SAW 5266 - Krožna žaga SKIL - Brezplačna navodila za uporabo

Vrsta izdelka	Krožna žaga
Znamka	SKIL
Model	SAW 5266
Premer lista	170 mm (min in max)
Izvrtina vretena	16 mm
Nastavljiva globina rezanja	0 do 55 mm
Nastavljiv kot rezanja	0° do 45°
Omrežna napetost	230 V ~ 50 Hz
Raven zvočnega tlaka	97 dB(A)
Raven zvočne moči	108 dB(A)
Vibracije (rezanje lesa)	2,6 m/s²
Vibracije (rezanje kovine)	2,2 m/s²
Varnostno stikalo	Da (gumb V)
Blokada gredi	Da (gumb C)
Vključeno vzporedno vodilo	Da
Priključek za sesanje	Da (vrečka za prah kot opcija)
Spodnji ščitnik	Zložljiva zaščita z ročico
Podplat	Nastavljiv po globini in kotu
Združljivi materiali	Les, neželezne kovine, plastika, lahki gradbeni materiali
Uporaba	Neprofesionalna

Pogosto zastavljena vprašanja - SAW 5266 SKIL

Kako zamenjati list krožne žage SAW 5266?

Izključite žago iz omrežja, nato z imbus ključem odvijte vijak lista, medtem ko držite pritisnjen gumb za blokado gredi. Odstranite vijak, zunanjo prirobnico in nato list. Namestite nov list, pri čemer pazite, da so zobje obrnjeni v smeri puščice na ohišju. Ponovno namestite prirobnico in privijte vijak za 1/8 obrata po blokadi, da omogočite izklop v primeru preobremenitve.

Kakšen premer lista je združljiv z žago SAW 5266?

Premer lista mora biti najmanj 170 mm in največ 170 mm, s premerom vretena 16 mm. Uporabljajte le ustrezne liste, nikoli listov iz hitroreznega jekla (HSS) ali brusilnih plošč.

Kako nastaviti globino rezanja?

Odvijte podplat, nato ga dvignite ali spustite na želeno globino (0 do 55 mm) s pomočjo kazalca na lestvici. List ne sme segati več kot 3 mm pod obdelovanec za kakovosten rez.

Kako nastaviti kot rezanja?

Nagnite orodje na želeni kot (0° do 45°) s pomočjo kazalca na lestvici. Za preverjanje kota naredite testni rez in uporabite kotnik. Če je potrebna nastavitev, odvijte gumb in prilagodite nastavitveni vijak.

Ali lahko uporabljam žago za potopno rezanje?

Da. Nastavite globino rezanja, nagnite orodje naprej, tako da je merilnik poravnan z linijo reza, odprite spodnji ščitnik z ročico, nato vklopite stikalo tik preden list prodre. Postopoma spustite sprednji del podplata in spustite ročico, takoj ko list vstopi v obdelovanec. Nikoli ne vlecite žage nazaj.

Kako uporabljati vzporedno vodilo?

Namestite vzporedno vodilo na katero koli stran podplata. Odvijte gumb, nastavite širino reza s pomočjo lestvice (pri čemer uporabite merilnik kot referenco 0), nato privijte gumb. Omogoča natančne reze vzdolž roba.

Katere varnostne ukrepe moram upoštevati?

Vedno nosite zaščitna očala in masko proti prahu. Žago držite z obema rokama, ne postavljajte rok pod obdelovanec in pred vsako uporabo preverite, ali spodnji ščitnik pravilno deluje. Pred vsako nastavitvijo izključite orodje iz omrežja.

Kako očistiti in vzdrževati žago?

Pred čiščenjem izključite žago. Redno čistite prezračevalne odprtine motorja in območje okoli spodnjega ščitnika s stisnjenim zrakom ali krtačo. Po vsaki uporabi očistite list, še posebej, če se je nabrala smola. Popravila prepustite pooblaščenemu servisnemu centru SKIL.

Ali lahko žago uporabljam s sesalnikom?

Da, žaga je opremljena s priključkom za sesanje. Lahko priključite sesalnik ali uporabite dodatno vrečko za prah (referenca SKIL 2610387402) za zmanjšanje prahu.

Kaj storiti v primeru blokade lista?

Takoj spustite sprožilec in držite žago pri miru v obdelovancu, dokler se list popolnoma ne ustavi. Ne poskušajte odstraniti žage med delovanjem. Ugotovite vzrok (top list, zagozditev itd.) in ga odpravite, preden znova zaženete.

NAVODILA ZA UPORABO SAW 5266 SKIL

To orodje je namenjeno za vzdolzno in prenoch rezanje lesa, takao ravne reze, kot pod kotom do 45^ z uporabo ustreznih zaginih listov pa tudi za nezelezne kovine, lahke gradbene materiale in plasticne mase
- Orodje ni namenjeno profesionalni uporabi
- Preberite in shranite navodila za uporabo ②

TEHNIČNI PODATKI ①

VARNOST

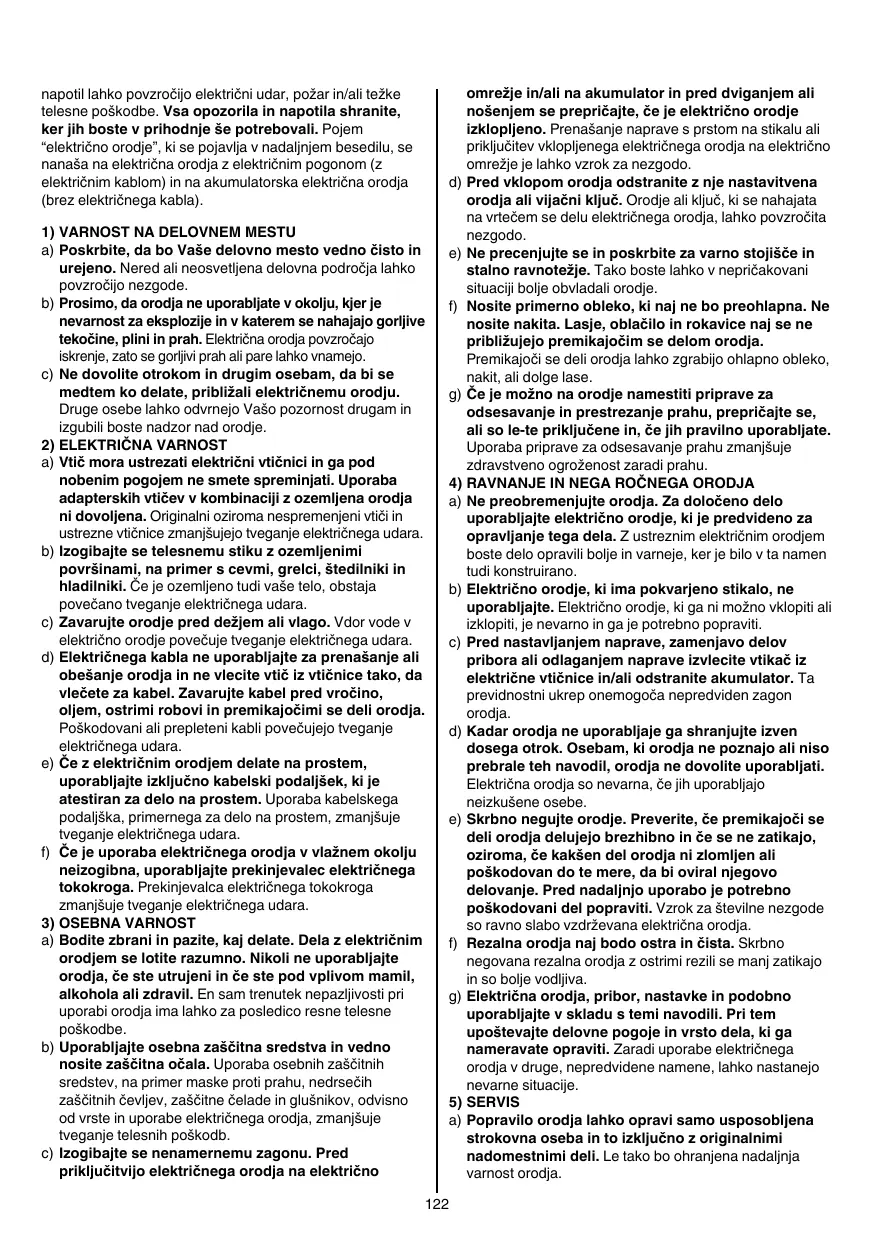

SPLOŠNA VARNOSTNA NAVODILA

A OPOZORILO! Preberite vsa opozorila in napotila.

Napake zaradi neupostevanja spodaj navedenih oporzoril in

napotil lahko povzroćijo elektrčni udar, požar in/ali težke telesne poskodbe. Vsa oporozilna in napotila shranite, ker jih boste v prihodnje še potrebovali. Pojem "elektrčno orodje", ki se povajla v nadaljinjem besedilu, se nanaša na elektrčna orodja z elektrčnim pogonom (z elektrčnim kablom) in na akumulatorska elektrčna orodja (brez elektrčnega kabla).

1) VARNOST NA DELOVNEM MESTU

a) Poskrbite, da bo Vasé delovno mesto vedno Čsto in urejeno. Nered ali neosvetljena delovna področja lahko povzroćijo nezgode.
b) Prosimo, da orodja ne uporabljate v okolju, kjer je nevarnost za eksplozije in v katerem se nahajao gorljive tekocrine, plini in prah. Elektrcona orodja povzroćaju iskrenje, zato se gorljvi prah ali pare lahko vnamejo.
c) Ne dovolite otrokom in drugim osebam, da bi se medtem ko delate, prbližali elektricnemu orodju. Druge osebe lahko odvrnejo Vašo pozornost drugam in izgubili boste nadzor nad orodej.

2) ELEKTRICNA VARNOST

a) Vtič mora ustrezati elektríčni vtičnici in ga pod nobenim pogojem ne smete spreminjati. Uporaba adapterskih vtičev v kombinacji z ozemljena orodjni dovoljena. Originalni oziroma nespremenjeni viči in ustrezne vtičnice zmanjsujejo vteganje elektríčnega udara.

b) Izogibajte se telesnemu stiku z ozemljenimi povrsinami, na projeterse vcmi, grelcij, stedilniki in hladnilniki. Ce je ozemljeno tudi vase tlco, obstaja povecano tveganje elektricnega udara.

c) Zavarujte orodje pred dezjem ali vlago. Vdor vode v elektricno orodje povecuje tveganje elektricnega udara.

d) Elektricnega kabla ne uporabljate za prenašanje ali oběsanje orodja in ne VLCite vtic iz vticnice takto, da VLCete za kabel. Zavarujte kabel pred vročino, oljem, ostrimi robovi in premikajocimi se deli orodja. Poškodovani ali prepleteni kabli povečujujo tveganije elektricnega udara.

e) Ce z elektricnim orodjem delate na prostem, uporabljaje izklučno kabelski podalšek, ki je atestiran za delo na prostem. Uporaba kabelskega podalška, primerna za delo na prostem, zmanjsuje tveganje elektricnegu udara.

f) Ce je uporaba elektricnega orodja v vlaznem okolju neizogibna, uporabljate prekinjevalec elektricnega tokokroga. Prekinjevalca elektricnega tokokroga zmanjsije tveganje elektricnega udara.

3) OSEBNA VARNOST

a) Bodite zbrani in pazite, kaj delate. Dela z elektrichim orodjem se lotite razumno. Nikoli ne uporabljaje orodja, ce ste utrujeni in ce ste pod vplivom FAMILY, alkohola ali zdravil. En sam trenutek nepazljivosti pri uporabi orodja ima lahko za posledico resne telesne poškodbe.
b) Uporabljajte osebna zašcitna sredstva in vedno nosite zašcitna očala. Uporaba osebnih zašcitnih sredstev, na primer maske proti prahu, nedrsecih zašcitnih Čevljev, zašcitne celade in glusnikov, odvisno od vrste in uparobe elektricnega orodja, zmanjsuju tveganje telesnih poskodb.
c) Izogibajte se namenernemu zagonu. Pred prikrjucitvijo elektricnega orodja na elektricno

omreže in/ali na akumulator in pred dviganjem ali noosenjem se prepičajte,Če je elektricno orodje izklopljen. Prenasanje naprave s prstom na stikalu ali priklujčitev vklopljenega elektricnegra odrojna je elektricno omreže je lahko vzrok za nezgodo.

d) Pred vklopom orodja odstranite z nje nastavitvena orodja ali vijačni ključ. Orodje ali ključ, ki se nahajata na vrtečem delu elektrickega orodja, lahko povzročita ne zgodo.

e) Ne precenjute se in poskrbite za varno stojisce in stalno ravnotezje. Tako boste lahko v nepričakovani situaciji bolje obvladali orodje.

f) Nosite primerno obleko, ki naj ne bo preohlapna. Ne nosite nakita. Lasje, oblacilo in rokvice naj se ne priblizujevo premikajočim se delom orodja. Premikajoči se deli orodja lahko zgrabijo ohlapno obleko, nakit, ali dolge lase.

g) Če je možno na orodje namestiti priprave za odsesavanje in prestrezanje prahu, prepričajte se, ali so le-te prikrjucene in, Če jih pravilno uporabljate. Uporaba priprave za odsesavanje prahu zmanjsuje zdravstveno ogrozenost zaradi prahu.

4) RAVNANJE IN NEGA ROCNEGA ORODJA

a) Ne preobrenmenjute orodja. Za doloceno delo uporablijate elektricno orodje, ki je prevideno za oprvljanje tega dela. Z ustreznim elektricim orodjem boste delo opravili bolje in varneje, ker je bilov ta namen tudi konstruirano.

b) Elektricno orodje, ki imaPokvarjeno stikalo, ne uporablajte. Elektricno orodje, ki ga ni mozno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.

c) Pred nastavljanjem naprave, zamenjavo delov pribora ali odlaganjem naprave izvlecite vtika iz elektricne vtičnice in/ali odstranite akumulator. Ta previdnostni ukrep onemogoca neprediven zagon orodja.

d) Kadar orodja ne uporabljaje ga shranujte izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrule tsh navodil, orodja ne dovolite uporabljati. Elektrcona orodja so nevarna, ce jih uporabljao neizkušene osebe.

e) Skrbno negujte orodje. Preverite, c' premkajoci se deli orodja delujebo brezhibno in ce se ne zatikajo, oziroma, c' kaksen del orodja ni zlomljen ali poškodovan do te mere, da bi oviral njegovo delovanje. Pred nadaljino uporabo je potrebno poškodovani del popraviti. Vzrok za stevilne nezgode so ravno slabo vzdruževa elektricna orodja.

f) Rezalna orodja naj bodo ostra in cista. Skrbno negovana rezalna orodja z ostrimi rezili se manj zatikajo in so bolje vodljiva.

g) Elektricna orodja, pribor, nastavke in podobn uporablajte v skladu s temi navodili. Pri tem upostvejate delovne pogoje in vrsto dela, ki ga nameravate opraviti. Zaradi uporabe elektricnega orodja v druge, nepredvidene namene, lahko nastanejo nevarne situacije.

5) SERVIS

a) Popravilo orodja lahko opravi samo usposobljena strokovna osea in to izkljućno z originalnimi nadomestnimi deli. Le takto bo ohranjena nadaljnja varnost orodja.

VARNOSTNA NAVODILA ZA KROZNE ZAGE

1) POSTOPEK ZAGANJA

a) NEVARNO: Ne približujte rok področju Žaganja in Žaginemu lista. Drugo roko imeje na dodatnem ročaju ali ohisju motorja. Če boste Žago držali za obema rokama, zu Žagin list ne bo mogel poskodovati.

b) Ne segajte pod obdelovanec. Pod obdelovancem vas gibljivi šcit ne more šcititi pred rezilom.

c) Nastavite globino reza glede na obdelovanec. Izpod obdelovanca naj gleda manj kot cel zob rezila.

d) Obdelovanec, ki ga zeilite zagitv nobenem primeru ne smete drzati z roko ali nad nogo. Obdelovanec stabilizirajte v nasedu. Pomembno je, da obdelovanec dobro pritrdite in s tem zmanjsajte nearnost, ki nastane s telesnim stikom, zaradi obticanja zazaginega lista ali zaradi izgube kontrole.

e) Če izvajate dela, pri katerih bi lahko vstavn orodje zadelo ob skrte elektricne vodnike ali ob lastni omrežni kabel, držite elektricno orodjeammo za izolirane ročaje. Stik z vodnikom, ki je pod napetostjo, prenese napetost tudi na kovinske dele elektricnegara odja in povzroci elektrici ni udar.

f) Pri daljish rezhiv vedno uporabite stransko vodilo.To izboljsa natancnost reza in zmanjsa moznost zaustavljanja rezila.

g) Vedno uporabljale zagine liste prave velikosti in原則ne prijemalne odprinta (naprimer zvezdaste ali okrogle).Zagini listi,ki se me privilegao montažnim delom zagse,se vrtjo neenakomerno in povzrocijo izgubo nadzora.

h) Nikoli ne uporablajte poskodovanih ali neustreznih vijakov ali podlozk za pritritjevane rezila. Za optimalno delo in varnost uporabnika so podlozkze va sho zago posebej konstruirane.

2) POVRATNI SUNEK - VZROKI IN USTREZNA NAVODILA

• Povratni sunek je nenadna reakcija na stisjen, zavrt ali napačno obrnjen Žagin list, ki povzroči nenadzorovan sunek Žage iz obdelovanca navzgor proti uporabniku
• Ce je zagin list stisnjen v obdelovancu ali pa se zaradi zapiranjra reza na zadnji strani mo窍 zagozdi vanj, se zagin list zaustavi, delujoc motor pa povzroci nenaden sunek proti uporabniku
• Ce je zagin list pri rezanju zvit ali ni vzporeden z vodilom, se lahko zobe na zadnjem delu lista mochno zarijejo na vrhnjo stran lesa kar povzroci dvig zaginega lista iz reza in sunek proti uporabniku
• Povratni sunek je posledica napačne uporabe orodja ali/ in nepravilne uporabe ali okolišćin; prepreči se lahko z naslednjimi primernimi varnostimi ukrepi
  a) Čvstró držite Žago z obema rokama in s položajem vashíh rok preprećite moč povratnih sunkov. Položaj telesa naj bo naeni ali drugi strani rezila in ne na sredini linje reza. Povrati sunek bi lahko povzročil sunek Žage nazaj, vendar je moč povratnih sunkov lahko nadzorovana s strani uporabnika z upoštevanjem varnostnih ukrepop.
  b) Kadar se rezilo zaustavlja ali kadar se rezanje iz kakrsnegakoli vrzoka prekinja, spustite gumb in nepremico drzite zgogo v obdelovanca dokler se rezilo ne zaustavi. Nikoli ne poskusajte odmakniti zagze iz obdelovanca ali povleci zgogo nazaj dokler se rezilo vrti, ker lahko pride do povratnega sunka.

Razišcite in odpravite vzroke zaustavljanja. Izogibajte se rezanju zebljev ali vijakov.

3) FUNKCIJA GIBLJIVEGA SCTA

c) Pri ponovnem začetku rezanja postavite reziloŽage vrezin preverite, da se zozje rezila ne dotikajo obdelovanca. Če se bo reziloŽage pri ponovnem začetku zaustavljalo, bo rezilo sililo navzgor iz obdelovanca ali pa bo prišlo do povratnega suntka.
d) Podprite vecje plosce, da zmanjsate nevarmost stiskanja all povatrunka sunka. Vecje plosce se zaradi svojte teze povešajo. Podprjte mora biti podploscam na obeh straneh, blizu linije reza in blizu robu plosce.
e) Ne uporabljaje topih ali poškodovanih rezil. Neostra in nepravilno namesčena rezila napravijo ozek rez, ki povzroča pretirano trenje, zaustavljane in povratni sunek.
f) Pred rezanjem morata biti vodili nastavitve globine reza in naklona reza czrsto in varno pritrjen. Ce se nastavitev reza med delom premakne, to lahko povzroci zaustavljanje ali povratni sunek.
g) Bodite posebej previdni priŽaganju v obstojece stene ali obmoćja, ki jh ne vidite. Potopljen Žagin list se lahko priŽaganju v skrte objekte zablokira in to lahko povzroči povratni sunek.
a)Pred vsako uporabo preverite pravilno delovanje glibljivega scit. Ne uporabljate zage,Ce se glibjivi scit ne giblje prosto ali se takoj ne vrne v osnovni položaj.Nikoli ne priPNITE alprezite glibjivi scit v odprtem poLozaju.Ce zaga pO nesreci pade,je glibjivi sCit lahko skrivlen. Izključite vtikač, dvignite glibjivi sCit s potegom roice in se prepričajte, da se prosto giblje in se ne dotika rezila ali ostalih delov v celotnem območju njegoventa pomika.
b) Preverite delovanje vzmeti gibljivega šcit. Če gibljvi šcit in vzmet ne delujeta pravilno, ju je pred uporabo potrebno popraviti. Gibljvi šcit se lahk'o giblje počasno tudi zaradi poskodovanih delov, smolnatih strdkov, ostankov malt.
c) Gibljivi šcit se lahko ročno premakne le pri posebnih rezih kot nth. potopnih rezih ali poravnalnih rezih. Dvignite gibljivi šcit s potegom ročice - ko rezilo zareže v obdelovanec, gibljivi šcit sprostite. Pri ostalih načinih Žaganja naj gibljivi šcit deluje samodejno.
d) Vedno pazite, da gibljivi šcitPokrije rezil pri postavljanju Žage na delovnmo mizo ali tla. Nezašćiteno in vrteče se rezil bo povzroćilo poskovanje Žage in poškodbo vsega, kar je na njeni poti. Pazite na Čas od izkljucitve orodja do zaustavite rezila.

DODATNA VARNOSTNA NAVODILA

SPLOŠNO

• Orodja naj ne bi uporabljale osbe mlajse od 16 let
• To orodje ni primerno za mokro rezanje
• Vedno izvlecite elektrichi vtikač iz vtichnice preden spreminjate nastavitve ali menjate pribor
• Nikoli ne uporabljaje orodja,重点领域 peškodovan; okvaro naj odpravi strokovjak
• Ne obdelujte materiala, ki vsebuje azbest (azbest povzroča rakasta obolenja)
• Prah materialov, kot so barve, ki vsebumjevo svinec, nekatere vrste lesa, mineralov ali kovin so lahko skodljivi (ob stiku al vi dhivanju lahko prah pri delavcu ali pri drugih

prisotnih povzroci alergijisko reakcijo in/ali bolezni dihal); nosite masko za prah in pri delu uporabljaje napravo za odsesavanje prahu, kjer je le-to所提供 priklujcit

• Nekatere vrste prahu so klasificirane kot kancerogene (kot nth. prah hrasta in buke) se posebo no socsni uporabi z dodatki za obdelavo la; nosite masko za prah in pri delu uporablijate napravo za odsesavanje prahu, kjer je le-to所提供 konp rijkluciti
• Upostevajte nacionalne zahteve glede prahu za materiale katere zelite obdelovati
• Uporablajte delovne mize le z vgrajenim stikalom, ki ob prekinitvi elektricnega napajanja preprecuje samodejen start motorja
• Uporabljaje mize le z vgrajenim razpornim klinom PRIBOR
• SKIL zagotavlja brezhibno delovanje orodja le z uporabo originalega dodatmega pribora
• Uporabljaje Ilahko dodatni pribor, katerega dovoljena hitrost je najmanj enaka največji hitrosti orodja
• Uporabljajeismo liste zage s premerom najmanj 170~mm in najvec 170~mm ter luknjo za vreteno premera 16~mm
• Nikoli ne uporabljaite zagininih listov, ki so izdelani izhitrozega jegla (HSS)
• S tem orodjem nikoli ne uporabljajte brusilnih ali rezalnih plošć

PREDUPORABO

• Vedno preverite, ce je napetost omreža enaka napetosti, ki je navedena na tablici orodja (orodje z nazivno napestjo 230V ali 240V lahko priključite tudi na napetost 220V)
• Izogibajte se poskodb zaradi vijakov, zebljev ali drugih elementov v obdelovancu; odstranite jih pred začetkom dela
• Odstranite ovire nad in pod linijo reza ze pred začetkom Žaganja
  Zavarujte obdelovanec (obdelovanec stisjen v prižemi ali primežu je bolj varen kot v roki)
• Za iskanje skritih elektricnih, plinskih in vodovodnih cevi uporabite zimerne iskalne naprave (detektorje) ali se posvetujte z lokalmini podjetji (stik z elektricniimi vodniki lahko povzroci pozar ali elektrici ni udar; poskodbe plinovoda lahko povzrocijo eksplozijo, vdor v vodovodno omrezej pe materialno skodo ali elektrici ni udar)
• Uporabljate povsem iztegnjene in varne elektricne podaljske, z jakostjo 16 amperov

MEDUPORABO

Med delom lahko nivo hrupa presega 85 dB(A); uporabljaje zašcitro proti hrupu
- Nikoli ne uporablajte orodja bez originalegaistema zaščite
- Ne poskušajte Žagati zelo majhnih kosov
- Ne uporabljaje orodja za dela nad glavo
V primeru elektrichnih ale mehanskih motenj takoj izključite orodje in izvlecite vtikač iz vtčnic
- Če ji prikljuci kabel poskodovan ali se med delom pretrga se ga ne dotikajte, temveč takoj potegnite elektrici viṭkać iz vtičnice

POUPORABI

• Ko orodje postavite vstran, izklopite motor in pazite, da se vsi premikajovi se deli orodja popolnama zaustavijo
• Po izključitvi krožne zage, nikoli ne zavirajte vrtenja zaginega lista z bočno silo

UPORABA

• Namestitev Žaginega lista ③

! izkljucite vtikač
- vzemite inbus ključ A, ki je shranjen v ležišću B
- pritisnite gumb za blokado vretena C in ga drzite medtem, ko z inbus ključem odvijate vijak D

! gumb za blokado vretena C pritisnite, ko je orodje popolnama zaustavljeno

• sprostite gumb za blokado vretena C
• odstranite prirobnico E
• odprit gibljvi sfcit F z vzvodom G in ga drzte medtem, ko namestite zigin list; zigin list namestite tako, da zoje lista in na njem natisnjena puscica kazejo v isto smer kot puscica na zgornjem sfcitu
• sprostite gibljivi šcit F
• namestite prirobnico E

! prepričajte se, da so naležne povrsine prirobnic H popolnama Čiste in obrnjene proti listu

• pritisnite gumb za blokado vretena C in ga drzite, medtem z inbus kljucem pritegnite vijak lista za 1/8 vrtljaja več ket z roko (to zagotavlja zdrs lista, ce le ta naleti na premoćno oviro; takse zmanjsa preobremenitev motorija in povratni sunek Žage)

• sprostite gumb za blokado vretena C

• Nastavitev globine reza (0-55 mm) ④

• za optimalno kvaliteten rez naj listŽage ne sega iz obdelovanca več kot 3 mm

• popustite gumb J
• naravnajte/spustite podnożje K do nastavitve Želene globine z uporabo skale L

• pritrdite gumb J

• Nastavitev kota reza (0 - 45^) (5)

• popustite gumb M

• nagnite orodje do nastavitveŽelenega kota reza z uporabo.skale N
• pritrdite gumb M
  ! pri poševnem rezu, globina reza ne ustreza označeni globini na skali

Preverjanje kota reza pri 90^ ⑤

• nastavite in pritrdite podnozej K v položaj maksimalne globine reza ④
• naravnajte in pritrdite kot reza na 0^
• s kotnikom preverite, Če kot med Žaginim listom in spodnjo stranjo podnožja ustreza 90^

• Če je potrebna nastavitev, popustite gumb M in uporabite nastavitveni vijač P, kot je prikazano

• Nastavljiv vizir linije reza Q ⑥a

• pri vodenju orodja po crti reza na obdelovancu
  indicator linije reza uporabite pri ravnih rezih (0^) ali poševnih rezih (45^)

! sirsi del sani vodimo po podprtem delu obdelovanca

• z nastavitvjo lahko izbiramo, ali je opadni material na notranji ali zunanji straniŽaginea list 6b
  ! Širina reza je dolocena s širino zobŽaginega lista in ne z debelino telesa lista
  ! vedno najprej napravite poskusne reze za preverjanje dejanskeČrte reza

• Odsesavanje prahu

• prikljucite sesalnik na stranski prikljucek R ⑦
  ! cev sesalnika ne sme nikoli ovirati gibljivega šcita ali samega rezanja

• lahko je uporabljena tudi vrečka za prah (SKIL pribor 2610387402)

• Upravljanje orodja ⑦
• vkljucite vtikac vvticnico
• vedno Čvsto držite z eno roko ročaj S in z drugo roko ročaj T
• položite orodje s sprednjim delom podnožja na obdelovanec
  ! zagotovite, da se[zobe'zaginega lista ne dotikajo obdelovanca
• orodje vkjucite takto, da njaprej stisnete gumb V (varnostno stikalo, katero ne sme biti blokirano), nato pa pritsinite gumb W
  ! orodje naj doseze polno hitrost, preden list zage zareze v obdelovanec
• gibljivi šcit F se odpre samodejno, ko prićnemo z rezanjem (vzvod za dvig gibljivega šcită G uporabljaje le v izjemnih primerih rezanja - potopni rezi)
  ! z orodjem ne ravnajte nasilno (pritiskajte rahlo in neprekinjeno, da se izognete pregrevanju konic rezila, v primuru rezanja umetne mase pa tudi topljenju umetne mase)
  ! med delom vedno držite orodje za sivo obarvano mesto oprijema
• po opravljenem rezu orodje izkligucimo s sprestitvijo stikala W
  ! prepricajte se, da je zagin list popolnama zaustavljen, preden orodje odmaknete iz obdelovanca

UPORABNI NASVETI

• Pri uporabi vodila (dodatna oprema SKIL 2610Z04064) v kombinaciji s preragodilnikom je globina reza zmanjsana za 14 mm pri rezih pod 90^ in 45^

• Vedno obrnite boljso stran obdelovanca navzdol, da zagotovite minimallo trganje obdelovanca

• Uporablajte le ostre zagine liste pravih tipov ⑧

• kvaliteta reza se izboljsa z veçjim stevilom zob lista

• karbidne konice lista ostanejo ostre 30 kat dlje kot običajne konice

• Stransko vodilo Y ⑨

• za izvedbo natančnih rezov vzdolž robu obdelovanca

• na podnożje je laho kameśceno z leve ali desne strani

Nastavitev stranskega vodila

• popustite vijak Z
• s pomocjo skale na vodilu izberite zeleno sirino reza (uporabite vizir linije reza Q kot nično izhodisćno točko)
• prirtdite vijk Z

Potopno rezanje 10

• nastavite Želeno globino rezanja
  nagnite orodje naprej, takdo ja je vizir linije reza Q poravnan z označeno linijo reza na obdelovancu
• odpritigibljivišcit F z vzvodom G
• tik predenŽagin list približamo obdelovancu, vkljucimo orodje in postopoma spusčamo zadnji delŽage; pri tem nam naslonjen prednji delŽage služi kot tečaj

• postopoma pomikamo orodje navzdol in tudi naprej
  ko list doseze obdelovanec, sprostimo vzvod G
  ! orodja nikoli ne pomikamo vzvratno

• Rezanje večijh plošć ⑪

• plošćo podprite blizu reza takano tleh, mizi kot delovni mizi
  ! nastavite globino reza samo skozi plosco, r tudi skozi podporo

v primeru, da stransko vodilo ne omogoca zeleiene sirine reza, pritrdite ali prijbije raven kos lesa na obdelovanec kot vodilo in uporabite desno stran podnozja za vodenje ob tem vodilu

VZDRZEVANJE/SERVISIRANJE

• Orodje ni namenjeno profesionalni uporabi
• Prikljucni kabel in orodje naj bosta vedno cista (posebej še prezračevalne odprtine)

! izvlecite vtikač iz vtichnice pred Čišcenjem

• Vedno vzdrujte cistoco obmoja okoli gibljivega scca (prah in odrezke odstranite s prepihovanjem s stisjenim zrakom ali krtaco)
• Po uporabi takoj očistite Žagin list (posebno od smol in lepil)

• Če bi kljub skrbnima postopkoma izdelave in preizkušanja prišlo do izpada delovanja orodja, naj popravilo opravi servisna delavnica, pooblaščena za popravila SKIlevih elektricnih orodij

• posljite nerazstavljeno orodje ekspujak s potdrilom o nakupu pri vašemu prodajalcu v najbližjo SKIL servisno delavnico (naslovi, kot tudi spisek rezervnih delov se nahaja na www.skil.com)

OKOLJE

• Elektricnega orodja, pribora in embalaze ne odstranjujte s hišnimi opadki (samo za drža

v skladu z Evropsko direktvo 2012/19/EG o odpadni elektrici n in elektronski opremi in z njenim izvajanjem v nacionalni zakonodaji te reba elektrica orodja ob koncu njihove ziviljeniske dobe loceno zbirati in jih predati v postopek okolju prijaznega reciklaranja
ko je potrebno odstranjevanje, Naj vas o načinu spomni simbol ⑫

IZJAVA O SKLADNOSTI C

Izjavljamo pod izklučno odgovornostjo, da proizvod pod "Tehnični podatki" ustreza naslednjim standardom oz. standardiziranim dokumentom: EN 60745, EN 61000, EN 55014 v skladu z dolovi direktiv 2004/108/ES, 2006/42/ ES, 2011/65/EU
- Tehnicnakodumentacija se nahaja pri: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

• Izmerjeno v skladu s predipisom EN 60745 je raven zočnega pritiska za to odroje 97 dB(A) in jakosti zvoka 108 dB(A) (standarden odmik: 3 dB), in vibracija * m/s² (metoda dlan-roka; netočnost K = 1,5 m/s²)
• pri rezanju les 2,6 m/s²

• pri rezanju kevin 2,2 m/s²

• Raven oddajanja vibracij je bila izmerjena v skladu s standardiziranimi testi, navedenimi v EN 60745; uporabiti jo je mogoce zaprimerjavo razlcihni ododij med seboj in za predchodno primerjavo izpostavlenosti vibracijam pri uporabi orodja za namene, ki so omenjenji

• uporaba orodja za drugačne namene ali uporaba skupaj z drugimi, slabo vzdřevanimi nestavki laho kznatno poveča raven izpostavljenosti
• cas, ko je orodje izklopljeno ali ko tece, vendarznjim ne delamo, lahko znatno zmanjsa raven izpostavljenosti
  ! pred posledicami vibracij se zašcitite z vzdřevanjem orodja in pripadajocih nastavkov, ter tako, da so vase roke tople, vaši delovni vzorci pa organizirani

EST

Ketassaag

5255

SISSEJUHATUS

yj yj jyj jyj jyj jyj jyj jyj jyj jyj jyj jyj jyj jyj jyj jyj jyj jyj jyj jyj jyj jyj jyj jyj jyj jyj jyj jyj jyj jyj jyj

4a 4asugw jiaobao. aies lue gles aebj1 jyjai sijl j j ！

gJyLgLa

olao 111.2-16 aoe olaio ay cialoia loaiol yj jolaiol plo 100
cduol gaoe jnol 12 oaiad au 20g qglao yj yqac Jauo
a jil laoi jnuu li du oao jy dyl sles ae b

solalw A wlo Egi jj jslaoj a j j

2y

1sglgslgla 1y

115

④ Y

JL aebd Jd jgds gJgJg

wui jiu yu w

1JZj

ybsj1 yssbbsj 1 olaa bbs j bsj bbs j bsj bbsj 1 olaalw b - aasolaiwl . aaii jgsq Qsus sssu Jz jzjz

①

aie aaii 10g2

5jLc 10g2000000000000000000000000000000000000000

1JGpALI, FjLbLa
