BRUGSANVISNING SAW 5266 SKIL

c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i maskinen øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære maskinen i ledningen, hænge maskinen op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis maskinen benyttes i det fri, må der kun benyttes en forlængerledning, der er godkendt til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge maskinen i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

3) PERSONLIG SIKKERHED

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge maskinen fornuftigt. Man bør ikke bruge maskinen, hvis man er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af maskinen kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el værktøjet med fingeren på afbryderen og sørg for, at el værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Fjern indstillingsværktøj eller skruenøgle, inden maskinen tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Overvurder ikke dig selv. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Det er derved nemmere at kontrollere maskinen, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning nedsætter risikoen for personskader som følge af støv.

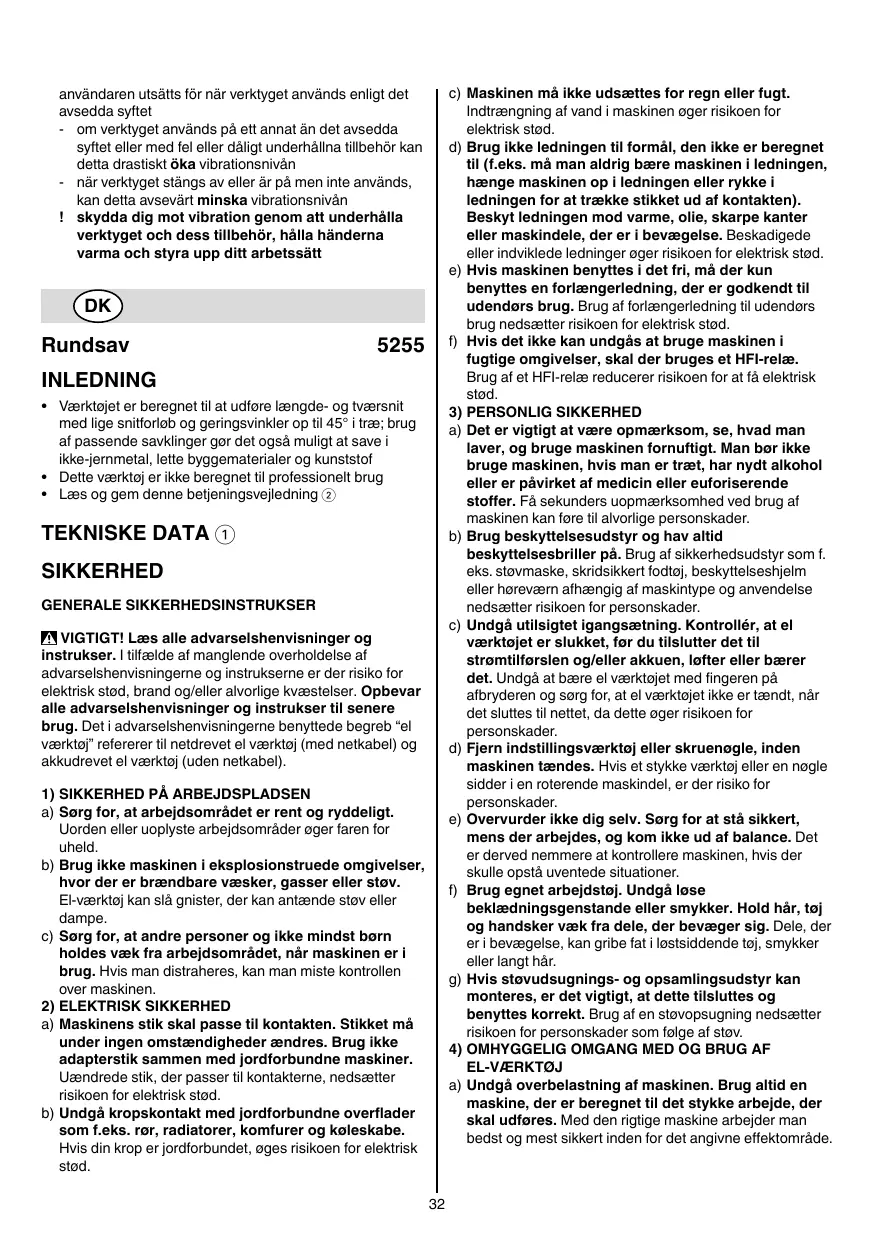

• Værktøjet er beregnet til at udføre længde- og tværsnit med lige snitforløb og geringsvinkler op til 45° i træ; brug af passende savklinger gør det også muligt at save i ikke-jernmetal, lette byggematerialer og kunststof
• Dette værktøj er ikke beregnet til professionelt brug
• Læs og gem denne betjeningsvejledning 2 TEKNISKE DATA 1 SIKKERHED GENERALE SIKKERHEDSINSTRUKSER VIGTIGT! Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle advarselshenvisninger og instrukser til senere brug. Det i advarselshenvisningerne benyttede begreb “el værktøj” refererer til netdrevet el værktøj (med netkabel) og akkudrevet el værktøj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sørg for, at arbejdsområdet er rent og ryddeligt. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke maskinen i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

2) ELEKTRISK SIKKERHED

a) Maskinens stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundne maskiner. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.

g) Anvend altid savklinger i den rigtige størrelse og med passende boring (f.eks. stjerneformet eller rund). Savklinger, der ikke passer til savens monteringsdele, løber ikke rundt, hvorved du taber kontrollen. h) Anvend aldrig beskadigede eller forkerte savklingeskiver eller -bolte. Savklingeskiver og -bolte er specielt konstrueret til Deres sav for optimal præstation og sikker anvendelse.

2) TILBAGESLAG - ÅRSAGER OG TILSVARENDE

• Tilbageslag er en pludselig reaktion på en fastklemt, blokeret eller forkert indstillet savklinge, som får saven til at løfte sig op og ud af arbejdsemnet mod brugeren
• Når savklingen er fastklemt eller blokeret, fordi savsnittet lukker sig, går savklingen i stå og motorreaktionen driver hurtigt saven tilbage mod brugeren
• Hvis savklingen bliver skæv eller forkert rettet ind i savsnittet, kan tænderne på savklingens bagkant trænge ned i træets overflade, hvilket får savklingen til at komme ud af savsnittet og blive kastet tilbage mod brugeren
• Tilbageslag er resultatet af værktøjsmisbrug og/eller forkerte arbejdsmetoder eller -forhold og kan undgås ved at træffe nedenstående korrekte forholdsregler a) Hold godt fast i saven med begge hænder og anbring armene således, at De kan modstå tilbageslagskræfterne. Stå med kroppen ved siden af savklingen, ikke på linje med savklingen. Tilbageslag kan bevirke, at saven kastes tilbage, men hvis der træffes de korrekte forholdsregler, kan brugeren klare tilbageslagskræfterne. b) Hvis savklingen sætter sig fast eller når savearbejdet af en eller anden grund afbrydes, skal afbryderen slippes og saven holdes ubevægelig i materialet, indtil savklingen står fuldstændigt stille. Forsøg aldrig at fjerne saven fra arbejdsemnet eller at trække saven baglæns, mens savklingen er i bevægelse, da der ellers kan opstå tilbageslag. Find årsagen til at savklingen har sat sig fast og ret fejlen. Pas på ikke at save i søm eller skruer. c) Når saven startes i arbejdsemnet igen, anbring savklingen midt i savsnittet og sørg for at savtænderne ikke griber ind i arbejdsemnet. Hvis savklingen sætter sig fast, kan den bevæge sig opad eller blive kastet tilbage fra arbejdsemnet, når saven startes igen. d) Understøt store arbejdsemner for at minimere risikoen for at savklingen klemmes fast og slås tilbage. Store arbejdsemner har en tendens til at synke ned på midten under deres egen vægt, så der skal placeres understøtninger under arbejdsemnet i begge sider, tæt på snittet og i nærheden af emnets kant. e) Anvend aldrig en sløv eller beskadiget savklinge. Uskarpe eller forkert indstillede savklinger giver smalle snit, som forårsager stor friktion, får savklingen til at sætte sig fast og giver tilbageslag. f) Klingedybde- og smigskæringslåsehåndtag skal være stramme og sidde godt fast, før De begynder at save. Hvis savklingens indstilling ændrer sig under savningen, kan det bevirke, at savklingen sætter sig fast og giver tilbageslag. b) Brug ikke en maskine, hvis afbryder er defekt. En maskine, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af maskinen. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) Maskinen bør vedligeholdes omhyggeligt. Kontroller, om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at maskinens funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte maskiner. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. I tilfælde af anvendelse af værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer.

FARE : Hold fingrene væk fra saveområdet og savklingen. Hold på ekstragrebet eller motorhuset med den anden hånd. Holdes saven med begge hænder, kan disse ikke kvæstes af savklingen. b) Stik ikke hånden ind under arbejdsemnet. Skærmen kan ikke beskytte Dem mod savklingen neden under arbejdsemnet. c) Justerer dybdeindstillingen efter arbejdsstykket. Mindre end en hel tand på saveklingen skal være synlig på undersiden af arbejdsstykket. d) Hold aldrig det emne, der skal saves i, i hånden eller hen over benet. Sikre emnet på en stabil holder. Det er vigtigt at fastgøre emnet godt for at minimere fare for kropskontakt, klemning af savkling eller tab af kontrol. e) Hold altid kun el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller værktøjets eget kabel. Kontakt med en spændingsførende ledning sætter også metaldele under spænding, hvilket fører til elektrisk stød. f) Når De saver på langs ad årerne, skal De altid bruge et sidestyr eller et lige stykke træ som styr. Det giver større præcision og nedsætter risikoen for at savklingen sætter sig fast.

• SKIL kan kun sikre en korrekt funktion af værktøjet, hvis der benyttes originalt tilbehør
• Der må kun benyttes tilbehør, hvis godkendte omdrejningstal er mindst så højt som værktøjets max. omdrejningstal i ubelastet tilstand
• Brug kun savklinger med en min. diameter på 170 mm, en maks. diameter på 170 mm og et spindelhul på 16 mm
• Brug aldrig savklinger der er lavet af HSS stål
• Anvend aldrig slibe/skæreskiver til dette værktøj INDEN BRUG
• Kontrollér altid at forsyningsspændingen er den samme som den spænding, der er anført på værktøjets navneskilt (værktøj med betegnelsen 230V eller 240V kan også tilsluttes til 220V)
• Undgå skader forårsaget af skruer, søm eller andre materialer i arbejdsstykket; fjern disse før De begynder at arbejde
• Fjern alle genstande såvel ovenpå som nedenunder savlinien, før De begynder at save
• Fastgør emnet (det er sikrere at holde emner i en fastgøringsanordning eller skruestik end med hånden)
• Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab (kontakt med elektriske ledninger kan føre til brand og elektrisk stød; beskadigelse af en gasledning kan føre til eksplosion; brud på et vandrør kan føre til materiel skade eller elektrisk stød)
• Anvend helt udrullede og sikre forlængerledninger med en kapacitet på 16 A UNDER BRUG
• Under arbejde med værktøjet kan lydniveauet overstige 85 dB(A); brug høreværn
• Brug aldrig værktøjet uden den originale beskyttelsesskærm
• Forsøg ikke at save ekstremt små arbejdsstykker
• Arbejd ikke med værktøjet over hovedet
• I tilfælde af blokering eller ved elektrisk eller mekanisk fejlfunktion, afbryd straks værktøjet og tag stikket ud af kontakten
• Hvis kablet beskadiges eller skæres over under arbejdet, ikke berør kablet, og straks træk ud stikket EFTER BRUG
• Efter endt arbejde skal afbryderen afbrydes og alle bevægelige dele være stoppet før værktøjet sættes til side
• Efter afbrydelse af rundsaven, så stop aldrig rotationen af savklingen ved et pres fra siden g) Vær særlig forsigtig, når der saves i bestående vægge eller andre områder, hvor man ikke har direkte indblik. Den neddykkende savklinge kan blokere i forbindelse med savning i skjulte genstande, hvilket kan føre til et tilbageslag.

3) FUNKTION AF DEN UNDERSKÆRM

a) Inden hver ibrugtagning skal De kontrollere, at underskærmen lukker rigtigt. Hvis underskærmen ikke kan bevæge sig frit og lukker omgående, må saven ikke anvendes. Fastspænd eller blokér aldrig underskærmen i åben stilling. Hvis saven ved et uheld tabes, kan underskærmen blive bøjet. Træk stikket ud af kontakten, hæv underskærmen med håndtaget og sørg for at den kan bevæge sig frit og ikke berører savklingen eller andre dele, i alle vinkler og savedybder. b) Kontrollér funktionen af underskærmens fjeder. Hvis skærmen og fjederen ikke fungerer korrekt, skal de repareres før brug. Underskærmen kan fungere trægt på grund af beskadigede dele, klæbrige aflejringer eller ophobning af snavs. c) Underskærmen må kun hæves manuelt ved speciel savning f.eks. dyksavning og savning i sammensatte materialer. Hæv underskærmen ved hjælp af håndtaget, og så snart savklingen berører arbejdsemnet, skal underskærmen udløses. Ved al anden savning skal underskærmen fungere automatisk. d) Sørg altid for at underskærmen dækker savklingen, før saven lægges ned på arbejdsbænken eller gulvet. En ubeskyttet savklinge, som kører i tomgang, vil få saven til at bevæge sig baglæns og save i alt, der kommer i vejen for den. Vær opmærksom på, at det tager lidt tid, før savklingen stopper, efter kontakten slippes. EKSTRA SIKKERHEDSFORSKRIFTER GENERELT

• Dette værktøj må ikke bruges af personer under 16 år
• Dette værktøj er ikke egnet til vandsavning
• Fjern altid først stikket fra kontakten, førend De foretager nogle ændringer eller skifter tilbehør
• Brug ikke værktøjet, hvis kablet er beskadiget; få det skiftet ud af en anerkendt fagmand
• Bearbejd ikke asbestholdigt materiale (asbest er kræftfremkaldende)
• Støv fra materiale som f.eks. maling, der indeholder bly, nogle træsorter, mineraler og metal kan være skadeligt (kontakt med eller indånding af støvet kan forårsage allergiske reaktioner og/eller sygdomme i luftvejene hos den, der anvender værktøjet, eller hos omkringstående); bær en støvmaske og arbejd med en støvudsugningsanordning, hvor en sådan kan sluttes til
• Visse slags støv er klassificeret som kræftfremkaldende (som f.eks. støv fra eg og bøg) især i forbindelse med tilsætningsstoffer til træbehandling; bær en støvmaske og arbejd med en støvudsugningsanordning, hvor en sådan kan sluttes til
• Følg de nationale krav, hvad angår støv, for de materialer, du ønsker at arbejde med
• Anvend kun et savbord udstyret med en sikkerhedskontakt, som forhindrer re-start af motoren, efter en spændingsafbrydelse
• Anvend kun et savbord udstyret med en spaltekniv BETJENING

• Montering af savklinge 3 ! træk stikket ud af kontakten - tag stiftnøglen A ud af opbevaringspladsen B - tryk på spindellåseknappen C og hold den nede, medens De fjerner klingebolten D med stiftnøglen ! tryk kun på spindellåseknappen C, når værktøjet ikke bevæger sig - udløs spindellåseknappen C - fjern flangen E

- start Deres værktøj ved først at trykke knappen V (= sikkerhedsafbryder, som ikke kan låses) ind og derefter træk på afbryder W ! værktøjet skal køre med max. hastighed inden savklingen berørerarbejdsemnet - underskærmen F åbnes automatisk når savklingen berører arbejdsemnet (hæv kun skærmen manuelt ved hjælp af tappen G ved speciel savning f.eks. dyksavning) ! overbelast ikke værktøjet (anvend et let og vedvarende tryk for at undgå overophedning af savklinger og, i tilfælde af skæring af plastik, at smelte plastikmaterialet) ! under arbejde, hold altid om værktøjet på de grå markerede grebsområde(r) - når De er færdig med savningen, sluk værktøjet ved at slippe afbryderen W ! vær sikker på, at savklingen står fuldstændigt stille, førend De løfter værktøjet væk fra arbejdsemnet - åbn underskærmen F med tappen G og hold den fast, medens De monterer savklingen med savtænderne og pilen trykt på savklingen pegende i samme retning som pilen på overskærmen - udløs underskærmen F - montér flangen E ! sørg for at flangernes fastspændingsflader H er helt rene og vender mod klingen - tryk på spindellåseknappen C og hold den nede, medens De spænder klingebolten med stiftnøglen 1/8 omgang fingerstramt (sikrer at savklingen kan glide, når den udsættes for ekstrem modstand for at reducere motoroverbelastning og savbagslag) - udløs spindellåseknappen C Indstilling af savdyben (0-55 mm) 4 - for at opnå et perfekt kvalitetssnit bør savklingen ikke rage mere end 3 mm nedenfor arbejdsemnet - løsn knappen J - løft/sænk foden K indtil den ønskede savdybde fremkommer på skalaen ved at anvende indikatoren L - spænd knappen J Indstilling af savvinklen (0-45°) 5 - løsn knappen M - tip værktøjet indtil den ønskede savvinkel fremkommer på skalaen ved at anvende indikatoren N - spænd knappen M ! ved smigskæring, vil savdybden ikke svare til den angivne værdi på savdybdeskalaen Check at savvinklen er 90° 5 - justér og spænd foden K til maksimal savdybde 4 - justér og spænd savvinklen på 0° - kontrollér at der er en 90° vinkel mellem savklinge og undersiden af foden med en vinkel - hvis justering er nødvendig, løsn knappen M og brug stilleskruen P som vist Indstilleligt savelinjevisir Q 6a - for præcis savning langs den ønskede savelinjen markeret på arbejdsemnet - for lige savning i 0° eller 45° smigskæring, anvend da den pågældende indikatorlinje ! den bredeste del af foden bør hvile på den del af arbejdsemnet som har støtte - kan justeres, så De kan vælge om spildmaterialet skal være på klingens inder- eller yderside 6b ! savbredden er afhængig af bredden på savtænderne og ikke af selve klingen ! udfør altid et prøve snit, for at kontrollere den aktuelle savlinje Støvopsugning - montér støvsuger til forlængerstykket R 7 ! lad aldrig støvsugerslangen komme i kontakt med underskærmen eller savningen - en støvpose (SKIL tilbehør 2610387402) kan også anvendes Betjening af værktøjet 7 - sæt stikket i kontakten - hold altid håndtaget S fast med den ene hånd og håndtaget T med den anden hånd - placer værktøjet med forenden af fodenden fladt imod arbejdsemnet ! sørg for at savtænderne ikke griber ind i arbejdsemnet

• Hvis der anvendes en styreskinne (SKIL-tilbehør 2610Z04064) i kombination med en adapter, vil skæredybden blive reduceret med 14 mm for 90° samt for 45° snit
• Læg altid den pæneste side af arbejdsemnet nedad for at minimere splitning
• Brug kun skarpe savklinger af den korrekte type 8 - kvaliteten af snittet forøges med antallet af tænder - hårdmetalsavklinger holder skæret op til 30 gange længere end alm. klinger
• Sidestyr Y 9 - til præcise snit langs kanten af arbejdsemnet - kan sættes ind på begge sider af foden Justering af sidestyret - løsn knappen Z - justér til den ønskede savbredde ved hjælp af skalaen på sidestyret (brug savelinjevisir Q som 0-reference) - spænd knappen Z
• Dyksavning 0 - indstil den ønskede savdybde - vip værktøjet fremad med savelinjevisir Q på linje med den ønskede savelinje markeret på arbejdsemnet - åbn underskærmen F med tappen G - lige inden klingen berører arbejdsemnet, start værktøjet og sænk gradvist bagparten af værktøjet ved at benytte forenden af foden som støttepunkt - bevæg værktøjet gradvist nedad og samtidigt fremover - så snart savklingen berører arbejdsemnet, løs tappen ! før aldrig værktøjet bagover
• Savning af store emner ! - støt emnet tæt på snittet, enten på gulvet, bordet eller arbejdsbænken ! indstil savdybden således at De saver gennem emnet og ikke gennem det som støtter emnet - hvis sidestyret ikke er langt nok til den ønskede savbredde, så fastgør et lige stykke træ som styr og før højre side af foden imod dette styr

VEDLIGEHOLDELSE/SERVICE foreløbig bedømmelse af udsættelsen for vibrationer, når værktøjet anvendes til de nævnte formål - anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt - de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt ! beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre

• Dette værktøj er ikke beregnet til professionelt brug
• Hold værktøjet og ledningen ren (især ventilationshullerne) ! træk stikket ud før rensning
• Hold altid området omkring den nederste afskærmning F 3 rent (fjern støv og spåner ved at blæse det ud med trykluft eller med en børste)
• Rengør savklingen straks efter brug (specielt for harpiks og lim)
• Skulle el værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for SKILelektroværktøj - send den uskilte værktøjet sammen med et købsbevis til forhandleren eller nærmeste SKIL serviceværksted (adresser og reservedelstegning af værktøjet findes på www.skil.com)

• Måles efter EN 60745 er lydtrykniveau af dette værktøj 97 dB(A) og lydeffektniveau 108 dB(A) (standard deviation: 3 dB), og vibrationsniveauet ✱ m/s² (hånd-arm metoden; usikkerhed K = 1,5 m/s²) ✱ ved savning i træ 2,6 m/s² ✱ ved savning i metal 2,2 m/s²
• Det vibrationsniveau er målt i henhold til den standardiserede test som anført i EN 60745; den kan benyttes til at sammenligne to stykker værktøj og som en

• Bruk ikke verktøyet dersom kabel er skadet; få den skiftet ud af en anerkendt fagmand
