Tale 615 W XS - Exaustor FRANKE - Manual de utilização gratuito

Marca	Franke
Modelo	Tale 615 W XS
Tipo de produto	Coifa aspirante
Uso	Doméstico, eliminação de odores de cozinha
Distância mínima de segurança (placa de cozimento)	650 mm
Diâmetro do duto de exaustão	120 mm mínimo
Tipo de comando	Pressão tátil (5 teclas A, B, C, D, E)
Iluminação	LED, substituição pelo serviço de assistência técnica
Número de velocidades do motor	3 velocidades + intensiva (6 minutos)
Filtro de gordura	Lavável na máquina de lavar louça, limpar a cada 2 meses
Filtro de carvão ativado	Não lavável, substituir a cada 4 meses
Alarme de saturação dos filtros	Sim (100 h para metálicos, 200 h para carvão)
Reinicialização do alarme	Por pressionar longo na tecla C (com cargas desligadas)
Ativação/desativação do alarme de carvão	Por pressionar longo na tecla B (com cargas desligadas)
Classe elétrica	Classe I (aterramento obrigatório)
Instalação	Por técnico competente, respeitar normas de exaustão
Manutenção externa	Pano úmido e detergente líquido neutro, sem álcool nem silicone
Segurança	Não usar chamas sob a coifa, vigiar fritadeiras, ventilação adequada
Idade de uso	Crianças a partir de 8 anos sob supervisão
Eliminação	Não descartar no lixo doméstico, reciclagem de REEE

Perguntas frequentes - Tale 615 W XS FRANKE

Qual é a distância de segurança entre a coifa e a placa de cozimento?

A distância mínima é de 650 mm. Verifique também as instruções da sua placa de cozimento, pois uma distância maior pode ser necessária.

Como limpar os filtros de gordura?

Os filtros de gordura devem ser limpos a cada 2 meses (ou mais frequentemente em caso de uso intensivo). Eles são laváveis na máquina de lavar louça.

Quando é necessário substituir o filtro de carvão ativado?

O filtro de carvão ativado não é lavável nem regenerável. Deve ser substituído a cada 4 meses ou mais frequentemente em caso de uso intensivo.

O que significam as piscadas do LED A?

Se o LED A piscar lentamente (coifa desligada), indica que é necessário lavar os filtros metálicos antigordura. Se piscar rapidamente, sinaliza a substituição do filtro de carvão ativado.

Como reinicializar o alarme dos filtros?

Para reinicializar o alarme, pressione longamente a tecla C com todas as cargas (motor e luzes) desligadas. O LED A piscará 3 vezes para confirmar.

A coifa pode ser usada com aparelhos a gás?

Sim, mas certifique-se de que o ambiente esteja adequadamente ventilado para evitar o retorno dos gases. A pressão negativa não deve exceder 0,04 mbar.

Como ativar a velocidade intensiva?

Pressione prolongadamente a tecla D quando a luz ou o motor estiver ligado. A velocidade intensiva dura 6 minutos, depois o sistema retorna à velocidade anterior.

O que fazer se o cabo de alimentação estiver danificado?

Deve ser substituído pelo fabricante ou por um técnico credenciado para evitar qualquer risco de choque elétrico.

Posso usar a coifa sem exaustão externa?

Sim, no modo recirculação com um filtro de carvão ativado (não fornecido com todos os modelos). O ar é então filtrado e devolvido ao ambiente.

Como substituir a iluminação LED?

A substituição dos LEDs deve ser feita pelo serviço de assistência técnica. Entre em contato com seu revendedor ou o fabricante para obter as peças e assistência.

MANUAL DE UTILIZADOR Tale 615 W XS FRANKE

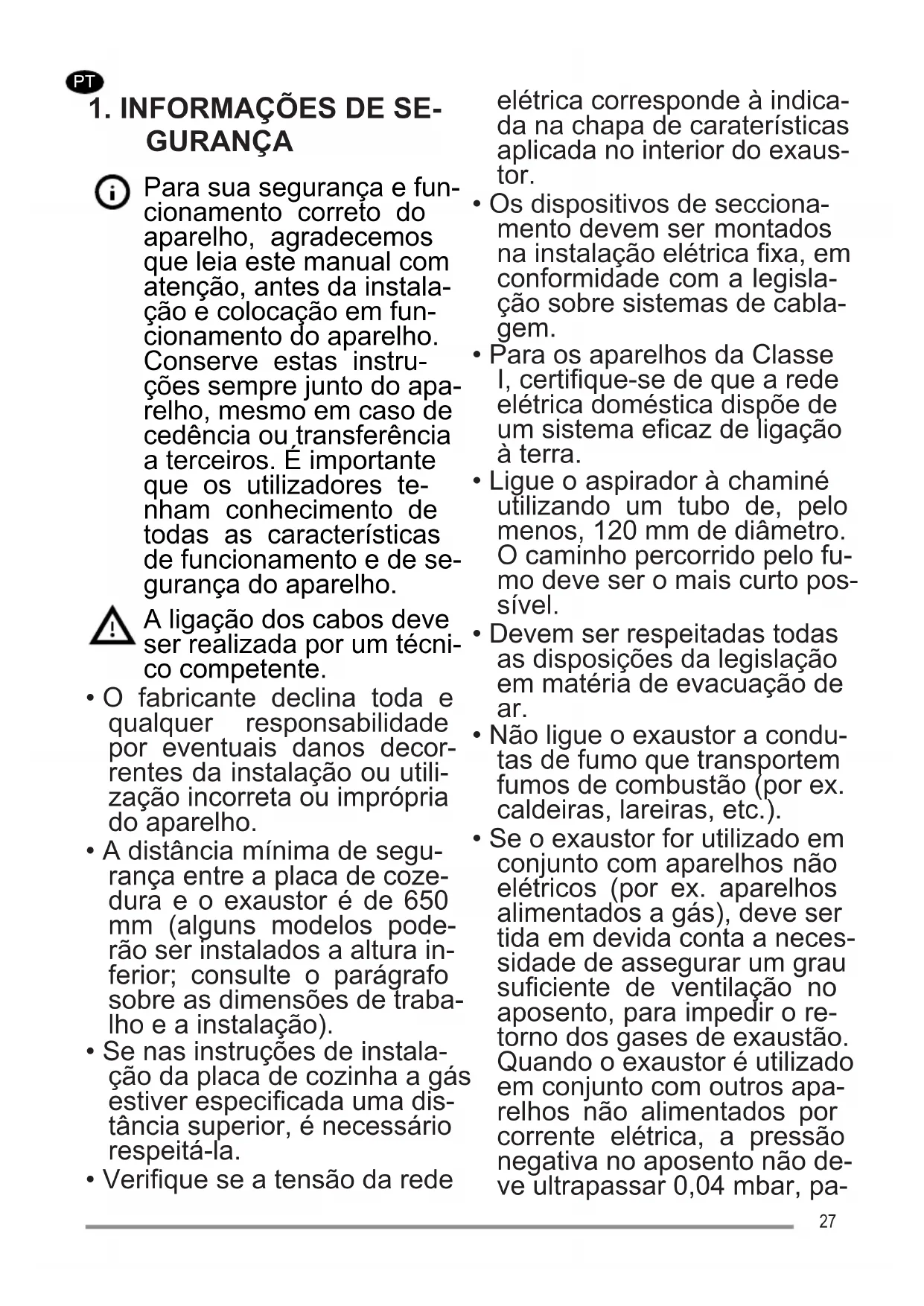

1. INFORMAÇÕES DE SEGURANÇA

Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cessão ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as características de funcionamento e de segurança do aparelho.

A ligação dos cabos deve ser realizada por um técnico competente.

• O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou utilização incorreta ou imprópria do aparelho.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).
• Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância superior, é necessário respeitá-la.
• Verifique se a tensão da rede

elétrica corresponde à indicada na chapa de características aplicada no interior do exaustor.

• Os dispositivos de seccionamento devem ser montados na instalação elétrica fixa, em conformidade com a legislação sobre sistemas de cablagem.
• Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra. Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.
• Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar.
• Não ligue o exaustor a condutas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).
• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados por corrente elétrica, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, pa

ra evitar que os fumos regressem ao aposento através do exaustor.

• O ar não deve ser evacuado através de condutas realizadas para descarregar o fumo de aparelhos de combustão alimentados a gás ou outros combustíveis.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência. Ligue a ficha a uma tomada em conformidade com os regulamentos em vigor, numa posição acessível.
• Em relação às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.

ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.

• Utilize os parafusos e quinquilharia apropriada para o exaustor. ADVERTÊNCIA: a não instalação dos parafusos ou dos elementos de fixação em conformidade com estas instruções podem causar risco de choque elétrico.
• Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa....).
• Não cozinhe alimentos flamejados debaixo do exaustor, porque há

risco de incêndio.

• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.

Vigie as crianças, certificando-se de que não brinquem com o aparelho. - O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas.

As partes acessíveis podem ficar muito quentes durante a utilização dos fogões.

• Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.
• Deve haver uma ventilação adequada no ambiente, sempre que o exaustor for utilizado

simultaneamente com aparelhos que utilizem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam ar no ambiente).

• O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

2. UTILIZAÇÃO

• O exaustor foi concebido exclusivamente para uso doméstico, a fim de eliminar os cheiros de cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando ele estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a incidir exclusivamente no fundo da panela, sem ultrapassar o diâmetro deste, certificando-se de que não incida dos lados.
• As frigideiras devem ser constantemente vigiadas durante o funcionamento, porque as gorduras e os óleos sobreaquecidos são facilmente inflamáveis.

• O filtro de carvão ativado não é lavável e não pode ser regenerado. Deve ser substituído a cada 4 meses de funcionamento ou com maior frequência, no caso de utilização muito intensa (W).

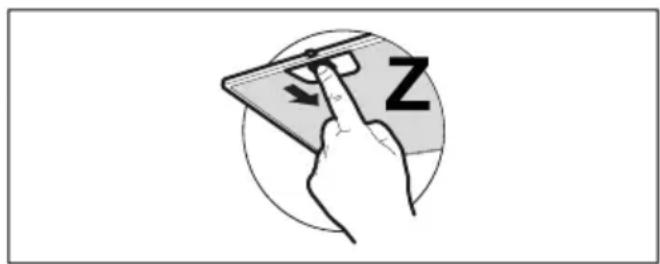

• Os filtros antigordura devem ser lavados de 2 em 2 meses de funcionamento; no caso de uso particularmente intenso, podem ser lavados na máquina de lavar louça (Z).

• Limpe o exaustor com um pano úmido e detergente líquido neutro.
• Para a limpeza externa e interna do exaustor, evite produtos com álcool ou silicone.

4. COMANDOS

Tecla	Pressão do botão	Função LED
A	Curta Liga/desiga o motor na primeira velocidade. Fixo
	Curta Desiga o exaustor em qualquer velocidade. -
	- Sinaliza o alarmé de saturação dos Filtros de gordura metálicos e a necessidade de os lavar. O alarme entra em função antes 100 horas de trabalho efetivo do exaustor.			Piscar lento com o exaustor desligado.
	- Sinaliza o alarmé de saturação do Filtro Antiodores de Carvão Ativo. O alarme entra em função antes 200 horas de trabalho efetivo do exaustor.			Piscar rápido com o exaustor desligado.
B	Curta Liga o motor na segunda velocidade. Os leds A+B acendem-se.
	Longa com todas as cargas desili-gadas (motor e luzes)	Ativa / desativa o alarmé dos Filtros de Carvão ativo.		O LED A pisca 2 vezes: alarme ativado. O LED A pisca 1 vez: alarme desativado.
C	Curta Liga o motor na terceira velocidade. Os leds A+C acendem-se.
	Longa com todas as cargas desili-gadas (motor e luzes)	Efetua-se o reset do alarmé de saturação dos Filtros.		O LED A pisca 3 vezes.
D	Longa com luz acesa ou motor ligado	Liga o motor na velocidade Intensa.于此 velocidade é cronometrada para 6 minutos. Uma vez terminado esse intervalo, oSYSTEMA volta automaticamente para a velocidade selecionada anteriorsmente. Se ativada com o motor desigado, quando do tempo terminar, passa para o modo OFF.		Os leds A+D está ace-sos mas o led D pisca indicando a ativação da função.
E	Curta Acende/apaga as Luzes à maior intensidade. Fixo

5. ILUMINAÇÃO

• Para substituição, contacte a assistência técnica ("Para compra, contacte a assistência técnica").
