Tale 615 W XS - Izvadsistēma FRANKE - Bezmaksas lietošanas instrukcija

Zīmols	Franke
Modelis	Tale 615 W XS
Produkta veids	Tvaika nosūcējs
Lietojums	Sadzīves, virtuves smaku novēršana
Minimālais drošības attālums (no plīts virsmas)	650 mm
Izvadkanāla diametrs	vismaz 120 mm
Vadības veids	Skāriena spiedpogas (5 pogas A, B, C, D, E)
Apgaismojums	LED, nomaina pēcpārdošanas serviss
Motora ātrumu skaits	3 ātrumi + intensīvais (6 minūtes)
Tauku filtrs	Mazgājams trauku mazgājamā mašīnā, tīrīt ik pēc 2 mēnešiem
Aktivētās ogles filtrs	Nemazgājams, jānomaina ik pēc 4 mēnešiem
Filtru piesātinājuma trauksme	Jā (100 h metāla, 200 h ogles)
Trauksmes atiestatīšana	Ilgi nospiežot pogu C (ar izslēgtām slodzēm)
Ogles filtra trauksmes ieslēgšana/izslēgšana	Ilgi nospiežot pogu B (ar izslēgtām slodzēm)
Elektriskā klase	I klase (nepieciešams zemējums)
Uzstādīšana	Veic kompetents tehniķis, ievērojot izvadīšanas standartus
Ārējā apkope	Mitra drāna un neitrāls šķidrs mazgāšanas līdzeklis, bez spirta vai silikona
Drošība	Nelietot atklātu liesmu zem nosūcēja, uzraudzīt fritētājus, nodrošināt pietiekamu ventilāciju
Lietošanas vecums	Bērni no 8 gadu vecuma uzraudzībā
Utilizācija	Neizmest sadzīves atkritumos, utilizēt EEIA atkritumus

Bieži uzdotie jautājumi - Tale 615 W XS FRANKE

Kāds ir drošības attālums starp nosūcēju un plīts virsmu?

Minimālais attālums ir 650 mm. Pārbaudiet arī savas plīts virsmas instrukcijas, jo var būt nepieciešams lielāks attālums.

Kā tīrīt taukus filtrus?

Tauku filtri jātīra ik pēc 2 mēnešiem (vai biežāk intensīvas lietošanas gadījumā). Tos var mazgāt trauku mazgājamā mašīnā.

Kad jānomaina aktivētās ogles filtrs?

Aktivētās ogles filtrs nav mazgājams un nav reģenerējams. Tas jānomaina ik pēc 4 mēnešiem vai biežāk intensīvas lietošanas gadījumā.

Ko nozīmē LED A mirgošana?

Ja LED A mirgo lēni (nosūcējs izslēgts), tas norāda, ka jāmazgā metāla tauku filtri. Ja tā mirgo ātri, tas signalizē aktivētās ogles filtra nomaiņu.

Kā atiestatīt filtru trauksmi?

Lai atiestatītu trauksmi, nospiediet ilgi pogu C, kad visas slodzes (motors un gaisma) ir izslēgtas. LED A mirgos 3 reizes, lai apstiprinātu.

Vai nosūcēju var izmantot ar gāzes ierīcēm?

Jā, bet pārliecinieties, ka telpa ir pienācīgi vēdināta, lai novērstu gāzu atgriešanos. Negatīvais spiediens nedrīkst pārsniegt 0,04 mbar.

Kā ieslēgt intensīvo ātrumu?

Nospiediet ilgi pogu D, kad ir ieslēgta gaisma vai motors. Intensīvais ātrums darbojas 6 minūtes, pēc tam sistēma atgriežas iepriekšējā ātrumā.

Ko darīt, ja strāvas vads ir bojāts?

Tas jānomaina ražotājam vai pilnvarotam tehniķim, lai novērstu elektriskās strāvas trieciena risku.

Vai es varu izmantot nosūcēju bez ārējās izvadīšanas?

Jā, recirkulācijas režīmā ar aktivētās ogles filtru (nav iekļauts visiem modeļiem). Gaiss tiek filtrēts un atgriezts telpā.

Kā nomainīt LED apgaismojumu?

LED nomaiņa jāveic pēcpārdošanas servisam. Sazinieties ar savu izplatītāju vai ražotāju, lai iegūtu detaļas un palīdzību.

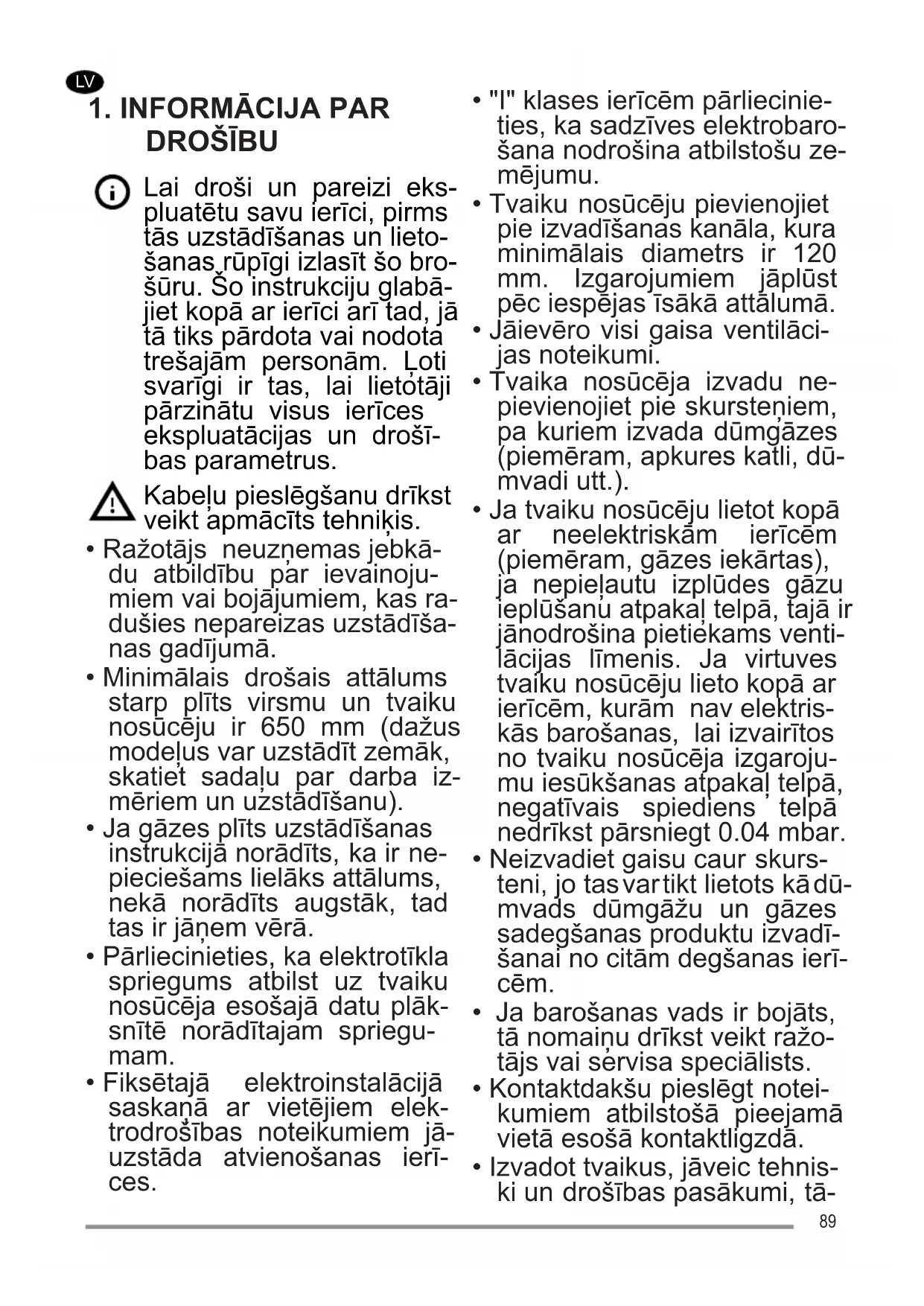

LIETOŠANAS INSTRUKCIJA Tale 615 W XS FRANKE

Lai droši un pareizi ekspluatētu savu ierīci, pirms tās uzstādīšanas un lietošanas rūpīgi izlasiet šo brošūru. Šo instrukciju glabājiet kopā ar ierīci arī tad, ja tā tiks pārdota vai nodota citai personai. Ļoti svarīgi ir tas, lai lietotājs pārzinātu visus ierīces ekspluatācijas un drošības parametrus.

Kabeļu pieslēgšanu drīkst veikt apmācīts tehniķis.

• Ražotājs neuzņemas jebkādu atbildību par ievainojumiem vai bojājumiem, kas radušies nepareizas uzstādīšanas gadījumā.
• Minimālais drošais attālums starp plīts virsmu un tvaiku nosūcēju ir 650 mm (dažus modeļus var uzstādīt zemāk, skatiet sadaļu par darba izmēriem un uzstādīšanu). Ja gāzes plīts uzstādīšanas instrukcijā norādīts, ka ir nepieciešams lielāks attālums, nekā norādīts augstāk, tad tas ir jāņem vērā.
• Pārliecinieties, ka elektrotīkla spriegums atbilst uz tvaiku nosūcēja esošajā datu plāksnītē norādītajam spriegumam. Fiksētajā elektroinstalācijā saskaņā ar vietējiem elektrodrošības noteikumiem jāuzstāda atvienošanas ierīces.
• "I" klases ierīcēm pārliecinieties, ka sadzīves elektrobarošana nodrošina atbilstošu zemējumu. Tvaiku nosūcēju pievienojiet pie izvadīšanas kanāla, kura minimālais diametrs ir 120 mm. Izgarojumiem jāplūst pēc iespējas īsākā attālumā.
• Jāievēro visi gaisa ventilācijas noteikumi. Tvaika nosūcēja izvadu nepievienojiet pie skursteņiem, pa kuriem izvada dūmgāzes (piemēram, apkures katli, dūmvadi utt.). Ja tvaiku nosūcēju lieto kopā ar neelektriskām ierīcēm (piemēram, gāzes iekārtas), lai nepielautu izplūdes gāzu ieplūšanu atpakaļ telpā, tajā ir jānodrošina pietiekams ventilācijas līmenis. Ja virtuves tvaiku nosūcēju lieto kopā ar ierīcēm, kurām nav elektriskās barošanas, lai izvairītos no tvaiku nosūcēja izgarojumu iesūkšanas atpakaļ telpā, negatīvais spiediens telpā nedrīkst pārsniegt 0.04 mbar.
• Neizvadiet gaisu caur skursteni, jo tas var tikt lietots kā dūmvads dūmgāzu un gāzes sadegšanas produktu izvadīšanai no citām degšanas ierīcēm. Ja barošanas vads ir bojāts, tā nomaiņu drīkst veikt ražotājs vai servisa speciālists.
• Kontaktdakšu pieslēdziet noteikumiem atbilstošā pieejamā vietā esošā kontaktligzdā.
• Izvadot tvaikus, jāveic tehniski un drošības pasākumi, tā

dēļ ļoti svarīgi ir precīzi ievērot vietējo institūciju noteikumus.

PIESARDZĪBA: noņemiet aizsargplēvi pirms tvaika nosūcēja uzstādīšanas. - Lietojiet tikai tvaika nosūcējam piemērotas skrūves un furnitūru. PIESARDZĪBA: ja skrūves un stiprināšanas ierīces netiks uzstādītas tā, kā norādīts šajā instrukcijā, var pastāvēt elektriska trieciena risks. - Neskatieties uz gaismu caur optiskajām ierīcēm (binokli, palielināmajiem stikliem...). - Neveiciet pārtikas flambēšanu zem tvaika nosūcēja: var notikt aizdegšanās. Šo ierīci drīkst lietot bērni no 8 gadu vecuma un personas ar ierobežotām fiziskajām, uztveres vai prāta spējām, ar nepietiekamu pieredzi un zināšanām, ja tās tiek uzraudzītas, vai ir saņēmušas atbilstošas norādes par ierīces drošu lietošanu un izprot iesaistītos riskus. Pārliecinieties, ka bērni nespēlējas ar ierīci. Tīrīšanu un apkopi, kas jāveic lietotājam, nedrīkst veikt bērni, ja tie netiek uzraudzīti. - Pieskatiet bērnus un pārliecinieties, lai viņi nespēlējas ar ierīci. - Ierīci nedrīkst lietot personas (ieskaitot bērnus) ar ierobežotām psihiskām, fiziskām un sensoriskām spējām, vai personas, kam nav pieredzes un

Atklātās detalizētas gatavošanas iekārtu izmantošanas laikā var kļūt karstas.

• Notīriet un/vai nomainiet filtrus pēc norādītā laika perioda (ugunsbīstamība). Skatiet nodaļu "Apkope un tīrīšana".
• Kad tvaika nosūcējs tiek lietots kopā ar gāzes vai cita kurināmā ierīcēm, vienlaikus jānodrošina atbilstoša telpas ventilācija (neattiecas uz ierīcēm, kuras gaisu izvada tikai telpā).
• Simbols uz produkta un tam pievienotajos dokumentos nozīmē, ka šo produktu nedrīkst izmest kopā ar parastiem sadzīves atkritumiem. Atbrīvošanās no produkta jāveic specializētā otrreizējās elektrisko un elektronisko ierīču pārstrādes centrā. Pārliecinieties par to, ka šis produkts tiks utilizēts pareizā veidā, jūs palīdzēsiet samazināt negatīvo ietekmi uz apkārtējo vidi un veselību, kas varētu rasties nepareizas atbrīvošanās no produkta gadījumā. Plašāka informācija par atbrīvošanos no šī produkta ir pieejama jūsu pašvaldībā, vietējā atkritumu pārstrādes uzņēmumā vai veikalā, kur jūs iegādājaties produktu.

2. LIETOŠANA

Tvaika nosūcējs ir izstrādāts ekskluzīvi lietošanai mājsaimniecībā, lai novērstu virtuves smakas. Nekad nelietot tvaika nosūcēju tādiem mērķiem, kādiem to nav paredzēts lietot. - Nekad zem funkcionējoša tvaika nosūcēja neatstāj lielas atklātas liesmas. - Regulējiet tādu liesmas intensitāti, lai tā būtu vērsta tieši pret ēdiena gatavošanas trauka apakšdaļu. Pārliecinieties, ka liesma neapliecas ap tā sāniem. Tauku katli lietošanas laikā nepārtraukti jāuzrauga, jo pārkarsusi eļļa var aizdegties.

3. TĪRĪŠANA UN APKOPE

• Aktivētās ogles filtru nevar mazgāt vai atjaunot, tas jāmaina apmēram reizi 4 mēnešos vai biežāk, ja tiek izmantots intensīvāk (W).

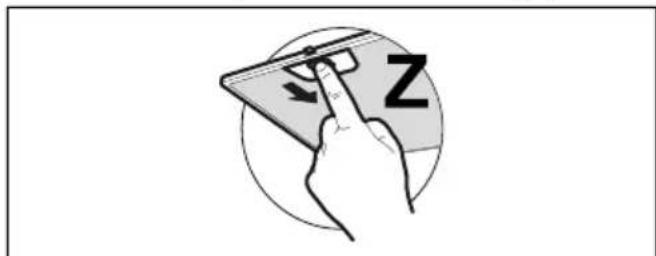

• Tauku filtri ir jāmazgā ik pēc 2 lietošanas mēnešiem vai biežāk, ja tiek izmantoti intensīvāk. Filtrus var mazgāt trauku mazgāšanas mašīnā (Z).

• Noslaukiet tvaika nosūcēju ar mitru drānu un neitrālu šķidru mazgāšanas līdzekli. Tvaika nosūcēja ārējai un iekšējai tīrīšanai nelietojiet spirta vai silikona līdzekļus.

4. VADĪBAS IERĪCES

Taustiŋš	Nospiediet taustiŋu	Funkcija Gaismas diode
A Iss	spiediens ledarbina	a/izslēdz motoru ar pirmo ātrumu. Fiksëts
	Iss spiediens Izslëd	dz tvaika nosūcëju pie jebkura ātruma. -
	- Norāda metāla	prettauku filtru piesātinājuma trauk-smes signālu un nepiečiesamību tos mazgāt. Trauksmes signāns sāk darboties pćc 100 stundām reāla tvaika nosūcëja darbības laika.	Lena mirgošana ar iz-slëgtu tvaika nosūcëju.
	- Norādaaktīvās	ogles pretsmakas filtra piesātinājuma trauksmes signālu. Trauksmes signāns sāk darboties pćc 200 stundām reāla tvaika nosūcëja darbības laika.	Åtra mirgošana ar iz-slëgtu tvaika nosūcëju.
B	Iss spiediens	ledarbina motoru ar otro ātrumu.	Deg gaismas diodes A+B.
	Garš ar visu slo-dzi izslëgtu (mo-tors un gaismas)	Aktivizē/deaktivizē aktīvās ogles filtru trauksmes signālu.	Gaismas diode A mirgo 2 reizes: trauksmes signāns akti-vizëts. Gaismas diode A mirgo 1 reizi: trauksmes signāns deak-tivizëts.
C	Iss spiediens	ledarbina motoru ar trešo ātrumu.	Deg gaismas diodes A+C.
	Garš ar visu slo-dzi izslëgtu (mo-tors un gaismas)	Veic filtria piesātinājuma trauksmes signāna atiestatī-sanu.	Gaismas diode A mirgo 3 reizes.
D IIgi	nospiéžot ar ieslëgtu gaismu vai motoru	ledarbina motoru ar intensivu ātrumu. Šis ātrums ir iestafīts uz 6 minūtēm. Laika beigās sistēma automatiski atgriežas iepriekš izvēlētajā ātrumā. Ja ātrums tiek aktivizëts, kad mo-tors ir izslëgts un laiks ir pagājis, tas pārslëdzas uz izslëgtu režūm.	Gaismas diodes A + D deg, bet gaismas diode D mirgo, norādot uz funkcjjas aktivizësanu.
E	Iss spiediens	leslëdʒ/izslëdʒ gaismu ar maksimälu intensitāti.	Fiksëts

5. APGAISMOJUMS

• Lai to nomainītu, lūdzu, sazinieties ar servisa nodaļu ("Lai iegādātos, lūdzu, sazinieties ar servisa nodaļu").

1. DROŠĪBAS INFORMĀCIJA
