Marca	Franke
Modello	Tale 615 W XS
Tipo di prodotto	Cappa aspirante
Uso	Domestico, eliminazione degli odori di cucina
Distanza di sicurezza minima (piano cottura)	650 mm
Diametro del condotto di evacuazione	120 mm minimum
Tipo di comando	Pressione tattile (5 tasti A, B, C, D, E)
Illuminazione	LED, sostituzione da parte del servizio assistenza
Numero di velocità motore	3 velocità + intensiva (6 minuti)
Filtro antigrasso	Lavabile in lavastoviglie, da pulire ogni 2 mesi
Filtro al carbone attivo	Non lavabile, da sostituire ogni 4 mesi
Allarme saturazione filtri	Sì (100 h per metallici, 200 h per carbone)
Reset allarme	Premendo a lungo il tasto C (con carichi spenti)
Attivazione/disattivazione allarme carbone	Premendo a lungo il tasto B (con carichi spenti)
Classe elettrica	Classe I (messa a terra obbligatoria)
Installazione	Da tecnico competente, rispettare le norme di evacuazione
Manutenzione esterna	Panno umido e detergente liquido neutro, niente alcol né silicone
Sicurezza	Non fiammeggiare sotto la cappa, sorvegliare le friggitrici, ventilazione adeguata
Età di utilizzo	Bambini a partire da 8 anni sotto sorveglianza
Smaltimento	Non gettare nei rifiuti domestici, riciclo RAEE

Domande frequenti - Tale 615 W XS FRANKE

Qual è la distanza di sicurezza tra la cappa e il piano cottura?

La distanza minima è di 650 mm. Verificare anche le istruzioni del piano cottura, poiché potrebbe essere richiesta una distanza superiore.

Come pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti ogni 2 mesi (o più spesso in caso di uso intensivo). Sono lavabili in lavastoviglie.

Quando è necessario sostituire il filtro al carbone attivo?

Il filtro al carbone attivo non è lavabile né rigenerabile. Deve essere sostituito ogni 4 mesi o più frequentemente in caso di uso intensivo.

Cosa significano i lampeggiamenti del LED A?

Se il LED A lampeggia lentamente (cappa spenta), indica che è necessario lavare i filtri metallici antigrasso. Se lampeggia rapidamente, segnala la sostituzione del filtro al carbone attivo.

Come resettare l'allarme dei filtri?

Per resettare l'allarme, premere a lungo il tasto C mentre tutti i carichi (motore e luci) sono spenti. Il LED A lampeggerà 3 volte per confermare.

La cappa può essere utilizzata con apparecchi a gas?

Sì, ma assicurarsi che l'ambiente sia adeguatamente ventilato per evitare il ritorno dei gas. La pressione negativa non deve superare 0,04 mbar.

Come attivare la velocità intensiva?

Premere a lungo il tasto D quando la luce o il motore è acceso. La velocità intensiva dura 6 minuti, poi il sistema torna alla velocità precedente.

Cosa fare se il cavo di alimentazione è danneggiato?

Deve essere sostituito dal fabbricante o da un tecnico autorizzato per evitare il rischio di scossa elettrica.

Posso utilizzare la cappa senza evacuazione esterna?

Sì, in modalità ricircolo con un filtro al carbone attivo (non fornito con tutti i modelli). L'aria viene filtrata e reimmessa nell'ambiente.

Come sostituire l'illuminazione LED?

La sostituzione dei LED deve essere effettuata dal servizio assistenza. Contattare il rivenditore o il fabbricante per ottenere i pezzi e l'assistenza.

MANUALE UTENTE Tale 615 W XS FRANKE

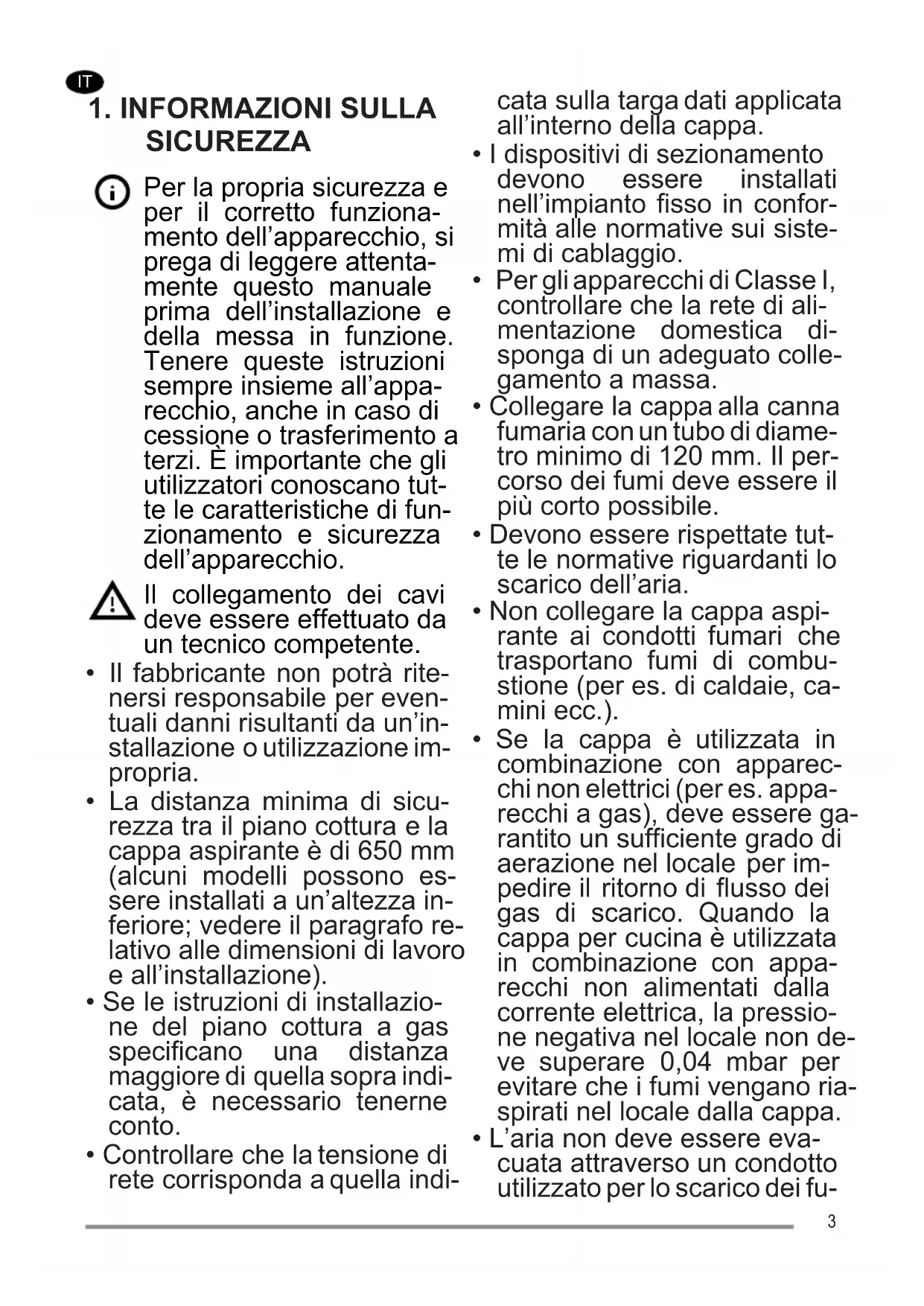

1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indi

cata sulla targa dati applicata all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria. Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa. L'aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fu

mi da apparecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi, è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

• Usare solo viti e minuteria di tipo idoneo per la cappa. AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche. Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento...).
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché siano attentamente sorvegliati e istruiti su come utilizzare l'apparecchio in modo sicuro e sui pericoli che comporta. Assicurarsi che i bambini non giochino con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

sufficienti, perché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio. L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura.

• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale). Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale). Il simbolo sul prodotto o sulla sua confezione indica che il

Il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori dalla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costantemente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

• Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso (W).

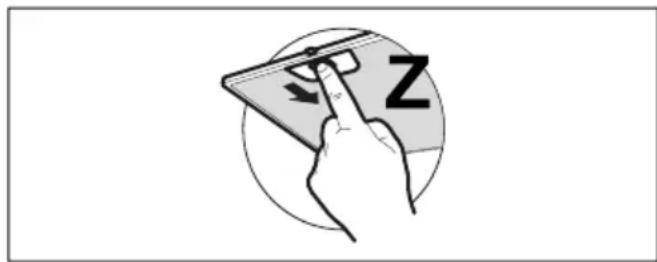

• I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.
• Per la pulizia esterna ed interna della cappa evitare prodotti alcolici o siliconici.

4. COMANDI

Tasto	Pressione tasto	Funzione Led
A Breve	Ve Accende/Spegne	il motore alla prima velocità. Fisso
	Breve Spegne la cappa a qualsiasi velocità. -
	- Segnala l'allarne	e saturazione Filtri Antigrasso Metallici e la necessità di lavarli. L'allarme entra in funzione dopo 100 ore di la voro effettivo della cappa.	Lampeggio lento a capa spenta.
	- Segnala l'allarne	e saturazione Filtrato Antiodore al Carbone Attivo. L'allarme entra in funzione après 200 ore di lavoro effetti della cappa.	Lampeggio veloce a cappa spenta.
B Breve	Ve Accende il motore alla seconda velocità. I led A+B sono accesi.
	Lunga con tutti i carichi spenti (motore e luci)	Attiva/Disattiva l'allarme dei Filtri al Carbone Attivo.	Il led A lampeggia 2 volte: allarme attivato. Il led A lampeggia 1 volta: allarme disattivato.
C	Breve	Accende il motore alla terza velocità.	I led A+C sono accesi.
	Lunga con tutti i carichi spenti (motore e luci)	Si effettua il reset dell'allarme saturazione Filtri. Il led A lampeggia 3 volte.
D	Lunga con luce o motore accesi	Accende il motore alla velocità Intensiva. Questa velocità è temporizzata a 6 minuti. Terminato il tempo, il s给大家 ritorna automaticamente alla velocità precedentemente seleziona-ta. Se attivata da motore spendsa una volta finito il tempo passa alla modalità OFF.	I led A+D sono accesi ma il led D lampeggiaindicando l'attivazione della funzione.
E	Breve Accende/Spegne	le lui alla massima intensità. Fisso

5. ILLUMINAZIONE

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
