Prekės ženklas	Franke
Modelis	Tale 615 W XS
Produkto tipas	Traukos gaubtas
Naudojimas	Buitinis, virtuvės kvapų šalinimas
Minimalus saugos atstumas (nuo kaitlentės)	650 mm
Ištraukimo kanalo skersmuo	mažiausiai 120 mm
Valdymo tipas	Liečiamasis mygtukas (5 mygtukai A, B, C, D, E)
Apšvietimas	LED, keičiamas techninės priežiūros tarnybos
Variklio greičių skaičius	3 greičiai + intensyvus (6 minutės)
Riebalų filtras	Galima plauti indaplovėje, valyti kas 2 mėnesius
Aktyvintos anglies filtras	Neplaunamas, keisti kas 4 mėnesius
Filtrų prisotinimo signalas	Taip (100 h metaliniams, 200 h anglies)
Signalo atstatymas	Ilgai paspaudus mygtuką C (išjungus apkrovas)
Anglies filtro signalo įjungimas/išjungimas	Ilgai paspaudus mygtuką B (išjungus apkrovas)
Elektrinė klasė	I klasė (reikalingas įžeminimas)
Montavimas	Atlikti kvalifikuoto techniko, laikytis ištraukimo normų
Išorės priežiūra	Drėgna šluoste ir neutraliu skystu plovikliu, nenaudoti alkoholio ar silikono
Sauga	Nepliepsnoti po gaubtu, stebėti gruzdintuvus, tinkama ventiliacija
Naudojimo amžius	Vaikai nuo 8 metų prižiūrimi
Šalinimas	Išmesti ne su buitinėmis atliekomis, EEĮ atliekų perdirbimas

Dažnai užduodami klausimai - Tale 615 W XS FRANKE

Koks yra saugos atstumas tarp gaubto ir kaitlentės?

Minimalus atstumas yra 650 mm. Taip pat patikrinkite savo kaitlentės instrukcijas, nes gali prireikti didesnio atstumo.

Kaip valyti riebalų filtrus?

Riebalų filtrus reikia valyti kas 2 mėnesius (arba dažniau intensyviai naudojant). Juos galima plauti indaplovėje.

Kada reikia keisti aktyvintos anglies filtrą?

Aktyvintos anglies filtras nėra plaunamas ar regeneruojamas. Jį reikia keisti kas 4 mėnesius arba dažniau intensyviai naudojant.

Ką reiškia LED A mirksėjimas?

Jei LED A mirksi lėtai (gaubtas išjungtas), tai rodo, kad reikia plauti metalinius riebalų filtrus. Jei mirksi greitai, tai signalizuoja apie aktyvintos anglies filtro keitimą.

Kaip atstatyti filtrų signalą?

Norėdami atstatyti signalą, ilgai paspauskite mygtuką C, kai visos apkrovos (variklis ir šviesos) yra išjungtos. LED A sumirksės 3 kartus patvirtinimui.

Ar gaubtą galima naudoti su dujiniais prietaisais?

Taip, bet įsitikinkite, kad patalpa yra tinkamai vėdinama, kad būtų išvengta dujų grįžimo. Neigiamas slėgis neturi viršyti 0,04 mbar.

Kaip įjungti intensyvų greitį?

Ilgai paspauskite mygtuką D, kai šviesa ar variklis įjungti. Intensyvus greitis trunka 6 minutes, tada sistema grįžta į ankstesnį greitį.

Ką daryti, jei maitinimo laidas pažeistas?

Jį turi pakeisti gamintojas arba įgaliotas technikas, kad būtų išvengta elektros smūgio pavojaus.

Ar galiu naudoti gaubtą be išorinio ištraukimo?

Taip, recirkuliaciniu režimu su aktyvintos anglies filtru (ne visuose modeliuose). Oras tada filtruojamas ir grąžinamas į patalpą.

Kaip pakeisti LED apšvietimą?

LED keitimą turi atlikti techninės priežiūros tarnyba. Susisiekite su savo pardavėju ar gamintoju, kad gautumėte dalis ir pagalbą.

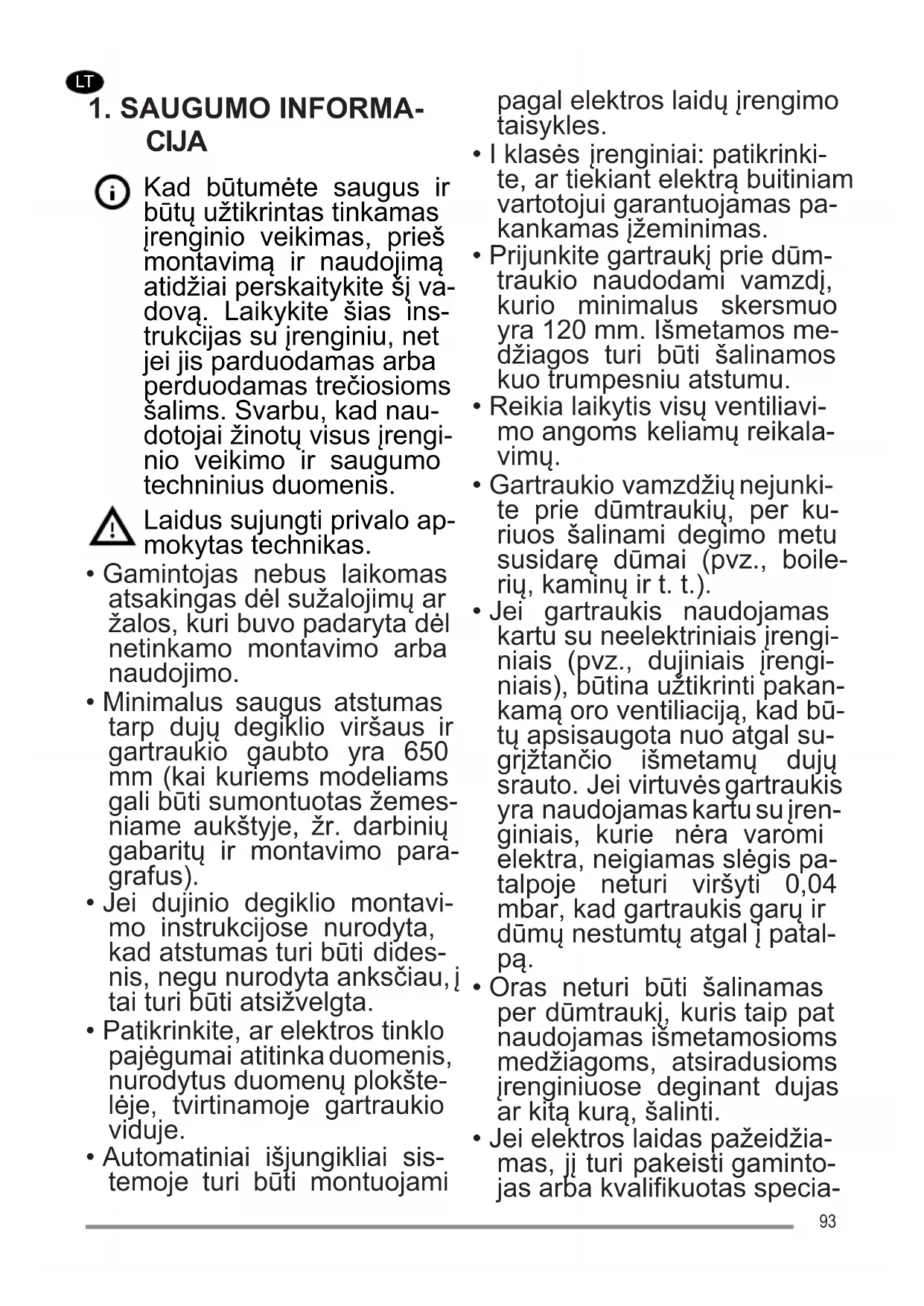

NAUDOJIMO INSTRUKCIJA Tale 615 W XS FRANKE

zinašanu, iznemot situacijas, kad personas tiek rupigi uzraudzitas, un ir atbilsto apmacitas.

i Kad butumete saugus ir butu uztikrintas tinkamas jrenginio veikimas, pries montavima ir naudojma atidziai perskaitykite sj vadova. Laiky kite sias instrukcijas su jrenginiu, net jeijis parduodamas arba perduodamas treciosioms salims. Svarbu, kad naudotojai zinotu visus jrenginio veikimo ir saugum techninius duomenis.

Laidus sujungti privalo ap-mokytas technikas.

• Gamintojas nebus laikomas atsakingas del sužalojimu ar Žalos, kuri buvo padaryta del netinkamo montavimo arba naudiojimo.
• Minimalus saugus atstumastarp duju degiklio virsaus irgartraukio gaubto yra 650 mm (kai kuriems modeliams gali buti sumontuotas zemesniame aukstyje, zr. darbiniugabaritjir montavimo paragraphus).
• Jei dujinio degiklio montavimo instrukcijose nurodyta, kad atstumas turi buti didesnis, negu nurodyta anksciau, j tai turi buti atsižvelgta.
• Patikrinkite, ar elektros tinklo pajegumai atitinka duomenis, nurodytus duomenu plokstelleje, tvirtinamoje gartraukio viduje.
• Automatiniai išjungikliai sistemoje turi buti montuojami

pagal elektros laidu jrengimotaisykles.

• I klases jrenginiai: patikrinkite, ar tiekiant elektrabuitiniam vartotojui garantuojamas pakankamas jzeminimas.
• Prijunkite gartraukj prie dumtraukio naudodami vamzdj, kurio minimalus skersmuo yra 120 mm. Ismetamos medziagos turi buti salinamos kuo trumpesniu atstumu.
• Reikia laikytis visu ventiliavimo angoms kelamu reikalavimu.
• Gartraukio vamzdžiŋ nejunkite prie dumtraukiu, per kurios šalinami degimo metususidare dumai (pvz., boilerriu, kaminu ir t. t.).
• Jei gartraukis naudiojamas kartu su neelektriniais jrenginials (pvz., dujiniais jrenginials), butina uztikrinti pakankama oro ventiliacija, kad bu-tu apsisaugota nuo atgal sugrižtancio ismetamu duju srauto. Jei virtuvés gartraukis yra naudiojamas kartu su jrenginials, kurie nera varomi elektra, neigiamas slegis patalpoje neturi virsyti 0,04 mbar, kad gartraukis garu ir dumu nestumtu atgal i patalpa.
  Oras neturi buti salinamas per dūmtraukj, kuris taip pat naudiojas ismetamosioms medziagoms, atsiradusioms Irenginiuose deginant dujas ar kita kura, salinti.
• Jei elektros laidas pažeidži-mas, jj turi pakeisti gamintojas arba kvalifikuotas specia

listas.

• Ikiškite kištukaj lizda, atitinkantj esamus reikalavimus, esantj lengvai prieinamoje vietoje.
• Privaloma atidžiai laikytis vietos valdžios instituciju nustatytu taisykiu del dumu šalini-mo techniniu ir saugos prie-moniu.

DéMESIO: pries montuodami gartraukj nuimkite apsaugines pleveles.

• Naudokite tokius sraigtus in montavimo detales, kurios yra tinkamos gartraukiui.
  DéMESIO: jei montuojant sraigtus ar tvirtinimo deta- les nebus laikomasi šioje instrukcijoe nurodytu reikalavimu, gali iskilti elek-tros smugio pavojus.
• Neziurekite j sviesos saltinius per optinius prietaisus (ziuro-nus, didinamuosius stiklus ir t. t.).
• Po trauktuvu neruoškite patiekalu, kuriuos reikia užpilti spiritiniu gérimu ir padegti, nes kyla gaisro pavojus.
• Šj drenginji gali naudoti vyresni kaip 8 metu vaikai ir asmenys su ribotomis psichinemis, fizinemis ir jutiminemis galimybémis ar turintys nepakankamai patirties irŽiniu, su salyga, kad jie bus atidžiai prizūrimi ir jiems bus paaiskinta, kaip drenginji saugiai naudoti ir kokj pavojujis kelia. Pasirūpinkite, kad vaikams nebūtju leidžiama zaisti su šiu drenginiu. Naudotojo atliekamus

valymo ir priežiūros darbus neleidžiama atlikti vaikams, išskyrus atvejus, kai jie gali atlikti tokius darbus prižiūrimi.

• Prižiūrekite vaikus, kad jie nezaistu su jrenginiu.
  Sio jrenginio negali naudoti asmenys (jskaitant vaikus) su ribotomis psichinemis, fizinemis ir jutiminemis galimybemis ar turintys nepakankamai patirties ir ziniu, išskyrus atvejus, jei jie yra prižiūrimi ir apmokyti atlikti tokius darbus.

Jei viryklès naudiojamos, rankomis liečiamos dalys gali buti karstos

• Išvalykite ir / ar pakeiskite filtrus po nurodyto laiko (gaisro pavojus). Žiūrekite paragrafa „Priežiūrā ir valymas".
• Kai gartraukis yra tuo pačiu metu naudiojamas su jrengi-niais (netaikoma jrenginiams, kurie tik šalina oraj i patalpa), naudiojanciais dujas ir kitas kuro rusis, patalpa turi buti tinkamai védinama.

Ant gaminio -ar jo pakuotas esantis simbolis nurodo, kad sis gaminys negali buti salinas su jprastomis buitinemis atliekomis. Sis gaminys turi buti utilizuojamas specialiame elektriniams ir elektroni-niams gaminiams skirtame perdirbimo centre. Pasirupindami tinkamu gaminio utilizezivmu, padesite apsaugoti supancaapiplinkar sveikata nuogalimu neigiamu pasekmiu, kurios gali atsirasti del netinkamo utilizesavimo. Noredami

gauti daugiau informacijos apie sio gaminio perdirbima, kreipkites j vietos municipaliines institucijas, vietos atliekutvarkymo tarnybas arba j parduotuve, kurioje gaminj isigijote.

2. NAUDOJIMAS

• Ištraukiantis gartraukis yra skirtas išimtinal naudoti buityje šalinant virtuves kvapus.
• Niekada nenaudokite gartraukio ki-tiems tikslams, išskyrus tuos, kuriems jis skirtas.
  Kai prietaisas dirba, po juo niekada nepalikite dideles ugnies liepsnos.
• Sureguliukite liepsnos intensyvuma, kad ji butu nukreipta j keptuves apacia ir neapimtu Jos sony.
• Naudiojamos gruzdintuvës turi buti nuolat prižūrimos: per karstas aliejus gali užsidegti.

3. VALYMAS IR PriežiūRA

• Aktyvintos anglies filtrone negalima plauti arba atnaujinti, jis turi buti keičiamas apytiksliai kas 4 menesiai arba dažniau, jei gartraukis naudiojamas ypač intensyviai (W).

Riebalu filtrai turi buti valomi kas 2 naudiojimo menesius ar dazniau, jei gartraukis naudojamas ypac intensyviai. Filtrai gali buti plaunami indu plautuveje (Z).

• Gartraukj valykite dregnu skudureli, naudodami neutralu skysta ploviklj.
• Gartraukio iðrres ir vidaus valymui nenaudokite produktu su alkoholiu arba silikonu.

4. VALDIKLIAI

Sviesos diodas
Mygtu kas	Klavišo paspaudima s	Funkcija Šviesos diodas
A Trumperpas ljungia / išjungia variklj veikti pirmu grečiu. Dega nuolat
Trumperpas lšjungia varikj jam veikiant bet kokiu grečiu. -
- Praneša apie metalinių riebalų filtru prisotinimo pavo-jaus signala ir poreiki juos išplauti. Pavojaus signalas pradašveikti po 100 realiu gartraukio veikimo valandu.			Létai mirksi, kai gartrau-kis išjungtas.
- Praneša apie kvapu filtrlo ir aktyviosios angles filtrlo prisotinimo pavojaus signala. Pavojaus signalas pradašveikti po 200 realiu gartraukio veikimo valandu.			Greitai mirksi, kai gar-traukis išjungtas.
B Trumperpas ljungia varikj veikti antru grečiu. Dega Šviesos diodai			A+B.
llgas, kai visos apkrovos (vari-klis ir lempos) iš-jungtos	Suaktyvina / išjungia aktyviosios angliae filtru pavojaus signala.		Šviesos diodas A mirksi2 kartus:pavojaus signalas suak-tyvintas.Šviesos diodas A mirksi1 karta:pavojaus signalas iš-jungtas.
C Trumppas	Ijungia variklj veikti trečiu grečiu.		Dega Šviesos diodaiA+C.
llgas, kai visos apkrovos (vari-klis ir lempos) iš-jungtos	Atliekamas filtru prisotinimo pavojaus signalo atstaty-mas.		Šviesos diodas A mirksi3 kartus.
D llgas su veikian-čia šviesa ir vari-kliu	Ijungia variklj veikti Intensyviu grečiu.Sis greītis išlieka 6 minutes. Pasibäigus laikui,SYSTEM automatismaki grijžta prie ankstesnio pasirinkto grečio. Jei suaktyvinta tuomet, kai variklis išjungtas, pasibäigus laikui, vereinama prie režimo ISJUNG-TA.		Šviesos diodai A+D de-ga, bet šviesos diodasDMirksi nurodydamasapié funkcijos suaktyvī-nima.
E Trumppas	Ijungia / išjungia lempas veikti maksimaliu intensyvumu.		Dega nuolat

5. APŠVIETIMAS

Noredami ji pakeisti, kreipkites j Prieziuros skyriu (del lempuci pirkimo taip pat kreipkites j Prieziuros skyriu).
