Marke	Franke
Modell	Tale 615 W XS
Produkttyp	Dunstabzugshaube
Verwendung	Haushalt, Küchengerüche beseitigen
Mindestsicherheitsabstand (Kochfeld)	650 mm
Durchmesser des Abluftkanals	mindestens 120 mm
Bedienungsart	Touch-Druck (5 Tasten A, B, C, D, E)
Beleuchtung	LED, Austausch durch Kundendienst
Anzahl Motorstufen	3 Stufen + Intensivstufe (6 Minuten)
Fettfilter	Spülmaschinenfest, alle 2 Monate reinigen
Aktivkohlefilter	Nicht waschbar, alle 4 Monate ersetzen
Filter-Sättigungsalarm	Ja (100 h für Metallfilter, 200 h für Kohlefilter)
Alarm zurücksetzen	Durch langes Drücken der Taste C (bei ausgeschalteten Lasten)
Aktivkohlefilteralarm aktivieren/deaktivieren	Durch langes Drücken der Taste B (bei ausgeschalteten Lasten)
Elektrische Klasse	Klasse I (Erdung erforderlich)
Installation	Durch qualifizierten Techniker, Abluftnormen beachten
Außenreinigung	Feuchtes Tuch und neutrales Flüssigwaschmittel, kein Alkohol oder Silikon
Sicherheit	Nicht unter der Haube flambieren, Fritteusen überwachen, ausreichende Belüftung
Nutzungsalter	Kinder ab 8 Jahren unter Aufsicht
Entsorgung	Nicht in den Hausmüll werfen, Elektroschrott-Recycling

Häufig gestellte Fragen - Tale 615 W XS FRANKE

Wie groß ist der Sicherheitsabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Der Mindestabstand beträgt 650 mm. Überprüfen Sie auch die Anweisungen Ihres Kochfelds, da ein größerer Abstand erforderlich sein kann.

Wie reinigt man die Fettfilter?

Die Fettfilter sollten alle 2 Monate (oder bei intensiver Nutzung häufiger) gereinigt werden. Sie sind spülmaschinenfest.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist weder waschbar noch regenerierbar. Er muss alle 4 Monate oder bei intensiver Nutzung häufiger ersetzt werden.

Was bedeuten die Blinksignale der LED A?

Wenn die LED A langsam blinkt (Haube aus), zeigt dies an, dass die Metallfettfilter gewaschen werden müssen. Wenn sie schnell blinkt, signalisiert dies den Austausch des Aktivkohlefilters.

Wie setzt man den Filteralarm zurück?

Um den Alarm zurückzusetzen, drücken Sie lange auf die Taste C, während alle Lasten (Motor und Beleuchtung) ausgeschaltet sind. Die LED A blinkt 3 Mal zur Bestätigung.

Kann die Dunstabzugshaube mit Gasgeräten verwendet werden?

Ja, aber stellen Sie sicher, dass der Raum ausreichend belüftet ist, um einen Rückfluss von Gasen zu vermeiden. Der Unterdruck darf 0,04 mbar nicht überschreiten.

Wie aktiviere ich die Intensivstufe?

Drücken Sie lange auf die Taste D, wenn das Licht oder der Motor eingeschaltet ist. Die Intensivstufe dauert 6 Minuten, danach kehrt das System zur vorherigen Geschwindigkeit zurück.

Was tun, wenn das Netzkabel beschädigt ist?

Es muss vom Hersteller oder einem autorisierten Techniker ersetzt werden, um Stromschlaggefahr zu vermeiden.

Kann ich die Dunstabzugshaube ohne Außenabluft verwenden?

Ja, im Umluftbetrieb mit einem Aktivkohlefilter (nicht bei allen Modellen enthalten). Die Luft wird gefiltert und in den Raum zurückgeführt.

Wie tausche ich die LED-Beleuchtung aus?

Der Austausch der LEDs muss vom Kundendienst durchgeführt werden. Wenden Sie sich an Ihren Händler oder den Hersteller, um Ersatzteile und Unterstützung zu erhalten.

BEDIENUNGSANLEITUNG Tale 615 W XS FRANKE

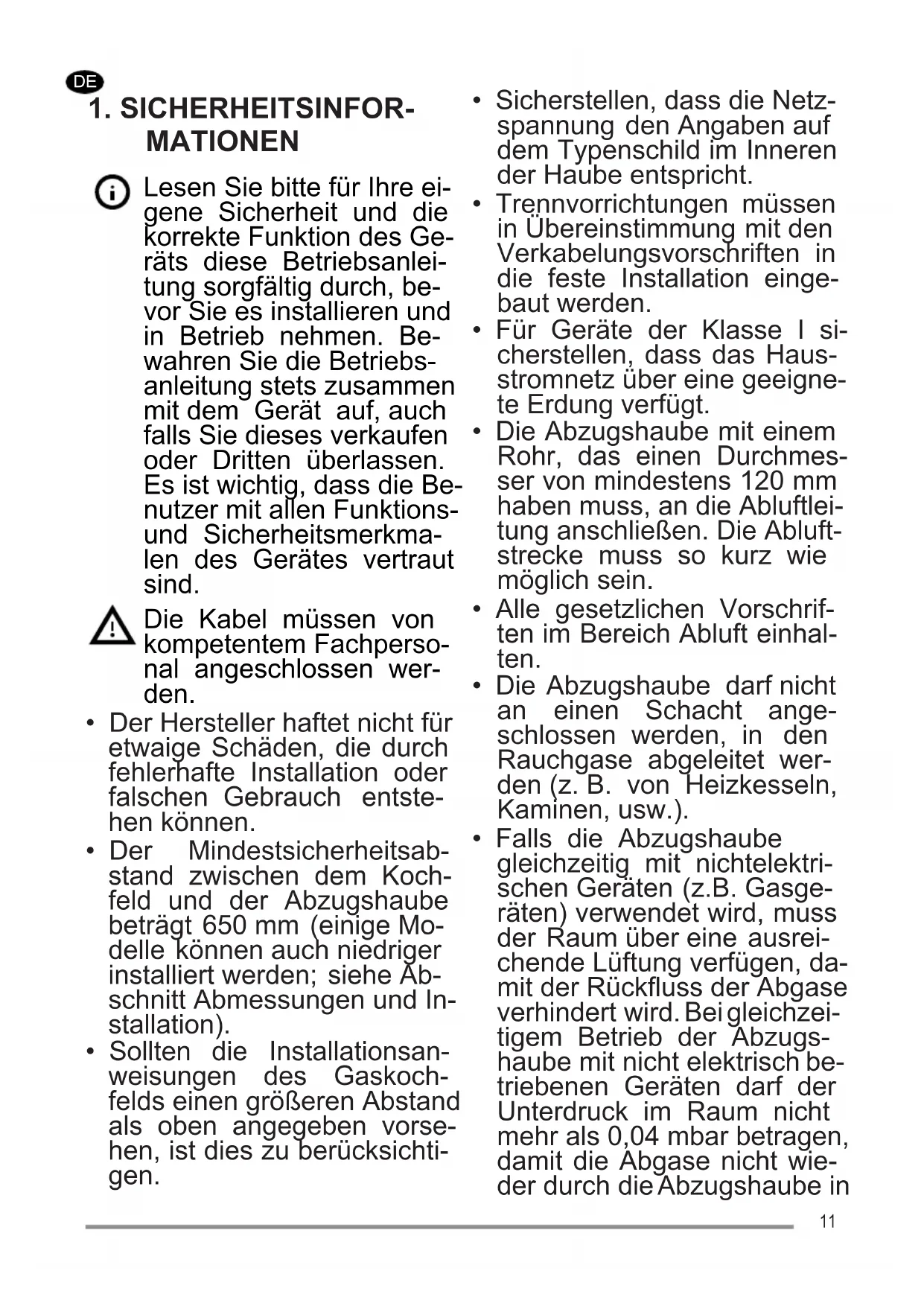

1. SICHERHEITSINFORMATIONEN

i

Lesen Sieitte für ihre eigene Sicherheit und die korrekte Funktion des Gerats diese Betriebsanleitung sorgfältig durch, bevor Sie es installieren und in Betriebnehmen. Bewahren Sie die Betriebsanleitung stets zusammen mit dem Gerat auf, auch falls Sie theses verkaufen oder Dritten überlassen. Esist wichtig,dass die Benutzer mit allen Funktionund Sicherheitsmalkalen des Gerates vertraut sind.

Die Kabel müssen von kompetentem Fachpersonal angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch fehlerhafte Installation oder falschen Gebrauch entstehen können.
• Der Mindestdicherheitsstand zwischen dem Kochfeld und der Abzugshaube beträgt 650 mm (eineige Modelle können auch niedriger installiert werden; siehe Abschnitt Abmessungen und Installation).

• Sollten die Installationsanweisungen des Gaskochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigigen.

• Sicherstellen, dass die Netzspannung den Angaben auf dem Typenschild im Innerer der Haube entspricht.

• Trennvorrichtungen müssen in Übereinstimmung mit den Verkabelungsvorschriften in die feste Installation eingebaut werden.
• Für Geräte der Klasse I si-cherstellen, dass das Hausstromnetz über eine geeignete Erdung verfügt.
  Die Abzugshaube mit einem Rohr, das einen Durchmesser von mindestens 120 mm haben muss, an die Abluftleitung anschließen. Die Abluftstrecke muss so kurz wie möglich sein.
• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  Die Abzugshaubearf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z.B.von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube gleichzeitig mit nichtelektrischen Geräten (z.B. Gasgeräten) verwendet wird, muss der Raum über eine ausreichende Lüftung verfügen, damit der Rückfluss der Abgase verhindert wird. Beileichzeitigem Betrieb der Abzugshaube mit nicht elektrisch betriebenen Geräten darf der Unterdruck im Raum nicht mehr als 0,04 mbar betragen, damit die Abgase nicht wieder durch die Abzugshaube in

den Raum gesogen werden.

Die Abluft darf nicht über eine Abgasleitung von Feuerstätten, die mit Gas oder anderen Brennstoffen betrieben werden, abgeführt werden.
- Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.
- Den Stecker in eine zugängliche, den geltenden Vorschriften entsprechende Steckdose stecken.
- Was die technischen und Sicherheitsmaßnahmen für die Abgasführung betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNING: Bevor die Abzugshaube installiert wird, die Schutzfolien abziehen.

Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.
Werden die Schrauben und Befestigungsteile nicht gemäß der vorliegenden Anleitung befestigt, kann die Gefahr von Stromschlagen bestehen.
- Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
- Auf keinen Fall unter der Abzugshaube flambieren. Es besteht Brandgefahr.
- Dieses Gerät kann von Kindern ab einem Alter von 8 Jahren und von Personen mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerats unterwiesen wurden und die daraus resultieren den Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

• Kinder mussen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht mit dem Gerät speilen.
• Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, außer wenn sie beaufsichtigt werden oder unterwiesen wurden.

Die zugänglichen Teile konnen während der Verwendung der Kochgeräte sehr heißt werden.

Die Filter nach dem angegebenen Intervall reinigen und/oder ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.
Wird die Abzugshaube gleichzeitig mit Geräten verwendet, die mit Gas oder anderen Brennstoffen betrieben

werden, muss der Raum über eine ausreichende Luftung verfügen (gilt nicht für Geräte, die nur Luft in den Raum abgeben).

Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das Altgerät muss viel mehr einer speziellen Sammelstelle für elektrische und elektronische Altgeräte zugeführrt werden. Mit der vorschrifsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Für weitere Informationen über das Recycling diesen Produktes wenden Sie sichitte an die Gemeinde, den örtlichen Abfallentsorgungs-dienst oder den Handler, bei dem Sie das Gerät gekauft haben.

2. GEBRAUCH

Die Abzugshaube wurde ausschließlichazoentwickelt,umimHaushaltKuchendunste zu beseitigen.
Die Haube niemals fur andere Zwecke verwenden, als die fur welche sie entwickelt worden ist.
- Unter der eingeschalteten Haube keine offenen hohen Flammen benutzzen.
Die Flamme so regulieren, dass sie nicht über den Umfang des Kochgeschirrs hinausreicht.

• Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl können sich entzünden.

3. REINIGUNG UND WARTUNG

• Der Aktivkohlefilter kann weder gewaschen noch regeneriert werden und muss etwa alle 4 Betriebsmonate oder bei intensiver Nutzung zahliger ersetzt werden (W).

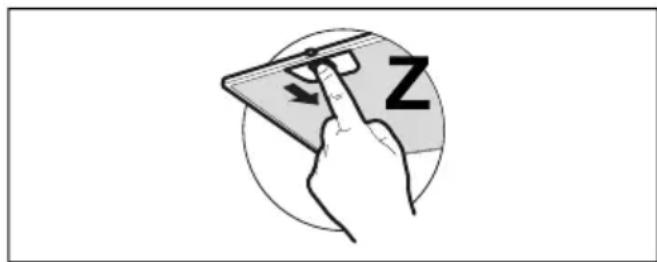

Die Fettfilter sind alle 2 Betriebsmonate bzw. bei intensiver Nutzung haufter zu reinigen und konnen in der Spülmaschine gewaschen werden (Z).

Die Haube mit einem feuchten Lappen und einem flüssigen Neutralreiniger reinigen.
- Vermeiden Sie den Einsatz von Alkohol oder Produkten auf Siliconbasis zur Reinigung der Innene- und Außenseite der Dunstabzugshaube.

4. STEUERBEFEHLE

Taste	Tastendruck	Funktion Led
A Kurz	Schaltet den Motor auf die ersten Geschwindigkeitsstufe ein/aus. Dauerleuchten
	Kurz Schaltet die	Dunstabzugshaube bei jeder Geschwindigkeit aus. -
	- Alarmeldung, dass die Metallfettfilter gesättigt sind und gewaschen werden müssen. Die Alarmeldung wird nach 100 effektiven Betriebsstunden der Dunstabzugshaube generiert.		Langsames Blinken, wenn die Dunstabzugshaube ausgeschaltet ist.
	- Signalisiert den	Sättigungsalarm des Aktivkohle-Ge-ruchsfilters. Die Alarmeldung wird nach 200 effektiven Betriebsstunden der Dunstabzugshaube generiert.	Schnelles Blinken, wenn die Dunstabzugshaube ausgeschaltet ist.
B	Kurz	Schaltet den Motor auf die zweite Leistungsstufe.	Die LEDs A+B leuchten.
	Lang mit allen Lasten aus (Mo- tor und Licht)	Aktiviert/Deaktiviert die Alarmeldungen der Aktivkohlen-filter.	LED A blinkt 2 Mal: Alarm aktiviert. LED A blinkt 1 Mal: Alarm deaktiviert.
C	Kurz	Schaltet den Motor auf die dritte Leistungsstufe.	Die LEDs A+C leuchten.
	Lang mit allen Lasten aus (Mo- tor und Licht)	Man setzen den Sättigungsalarm der Filter zurück.	LED A blinkt 3 Mal.
D Lang	mit Be-leuchtung oder Motor einge-schaltet	Schaltet den Motor auf die Intensive Geschwindigkeitsstufe ein. Die Geschwindigkeit ist auf 6 Minuten eingestellt. Sobald die Zeit ab-gelaufen ist, kehr das System automatisch auf die vorher gewährte Geschwindigkeitsstufe zurück. Wenn diese Funktion bei abgeschalte-tem Motor aktiviert worden ist, wechselt das System nach Ablauf der Zeit in den OFF-Modus.	Die LEDs A+D leuchten, aber die LED D blinkt und zeigt damit an, dass die Funktion aktiviert ist.
E	Kurz	Schaltet die Beleuchtung mit maximaler Intensität ein/aus.	Dauerleuchten

5. BELEUCHTUNG

• Wenden Sie sich für den Austausch an den technischen Kundendienst ("Wenden Sie sich für den Kauf an den technischen Kundendienst").
