Tipo de produto	Antena TV interna
Marca	Nedis
Modelo	ANIR2503BK700
Alimentação	12 VDC (50 mA) ou 230 VAC (50 Hz) via adaptador
Faixa de frequências FM	87,5 - 108,5 MHz
Faixa de frequências UHF	470 - 694 MHz
Faixa de frequências VHF	170 - 230 MHz
Ganho VHF	30 dB
Ganho UHF	36 dB
Nível de saída	95 dBμV
Impedância de saída	75 Ohms
Fator de ruído	≤ 5 dB
Conexão	Saída coaxial 75 Ohms
Amplificador integrado	Sim, de alto ganho e baixo ruído
Controle de ganho	Variável (botão rotativo)
Indicador LED	Ligado/desligado
Antenas	Dipolo UHF orientável, refletor UHF, antena telescópica VHF
Compatibilidade	DVB-T, ISDB-T, DMB-T/H, ATSC, DAB/FM
Uso	Apenas para interior
Manutenção	Limpar com um pano seco
Segurança	Não abrir, não expor à água
Reparabilidade	Nenhuma peça reparável pelo usuário
Conteúdo da caixa	Antena, plugue de alimentação, manual

Perguntas frequentes - ANIR2503BK700 NEDIS

Como instalar a antena Nedis ANIR2503BK700?

Coloque a antena perto de uma janela, o mais alto possível. Afaste-a de fontes de interferência (ar condicionado, micro-ondas). Conecte o cabo coaxial à sua TV ou decodificador e, em seguida, conecte o adaptador de energia. Ligue a antena com o interruptor: o LED deve acender.

Como ajustar o ganho da antena?

Gire o botão de ajuste de ganho localizado na antena. Para aumentar o ganho, gire no sentido horário; para reduzir, gire no sentido anti-horário. Ajuste até obter a melhor qualidade de imagem.

A antena é compatível com a TDT francesa?

Sim, é compatível com os sinais DVB-T usados na França. Ela recebe as bandas VHF (canais 1-12) e UHF (canais 21-69).

O que fazer se a recepção for ruim?

Certifique-se de que a antena está bem orientada para o transmissor mais próximo. Tente mover as antenas telescópicas, o dipolo UHF e o refletor. Ajuste o ganho. Afaste a antena de outros dispositivos eletrônicos. Verifique se as conexões estão bem encaixadas.

Como limpar a antena TV Nedis?

Desconecte a antena da alimentação. Limpe-a com um pano macio e seco. Não use produtos químicos ou abrasivos. Evite tocar nos componentes internos.

Posso usar esta antena ao ar livre?

Não, esta antena foi projetada apenas para uso interno. Expô-la à umidade ou intempéries pode danificá-la e apresentar risco de choque elétrico.

O que fazer em caso de falha da antena?

Verifique primeiro as conexões e a alimentação. Se o LED não acender, o adaptador de energia ou a antena pode estar com defeito. Não tente reparar a antena você mesmo; entre em contato com o fabricante ou leve-a ao ponto de venda.

Como conectar a antena diretamente a uma TV?

Use um cabo coaxial para conectar a saída da antena à entrada de antena da TV. Conecte o adaptador de energia da antena a uma tomada. Ligue a antena e, em seguida, inicie uma busca de canais na sua TV.

Como conectar a antena a um decodificador TDT?

Conecte a saída da antena à entrada de antena do decodificador com um cabo coaxial. Conecte a alimentação da antena. Conecte o decodificador à TV via HDMI ou peritel. Ligue a antena e inicie a busca de canais no decodificador.

Como reciclar a antena no fim da vida útil?

Não jogue a antena no lixo doméstico. Deposite-a em um ponto de coleta de lixo eletrônico ou devolva-a à loja onde a comprou. Isso permite reciclar os materiais e proteger o meio ambiente.

MANUAL DE UTILIZADOR ANIR2503BK700 NEDIS

Guia de iniciação rápida 27

SV

Snabbstartsguide 30

FI

Pika-aloitusopas 34

NO

Hurtigguide 37

DA

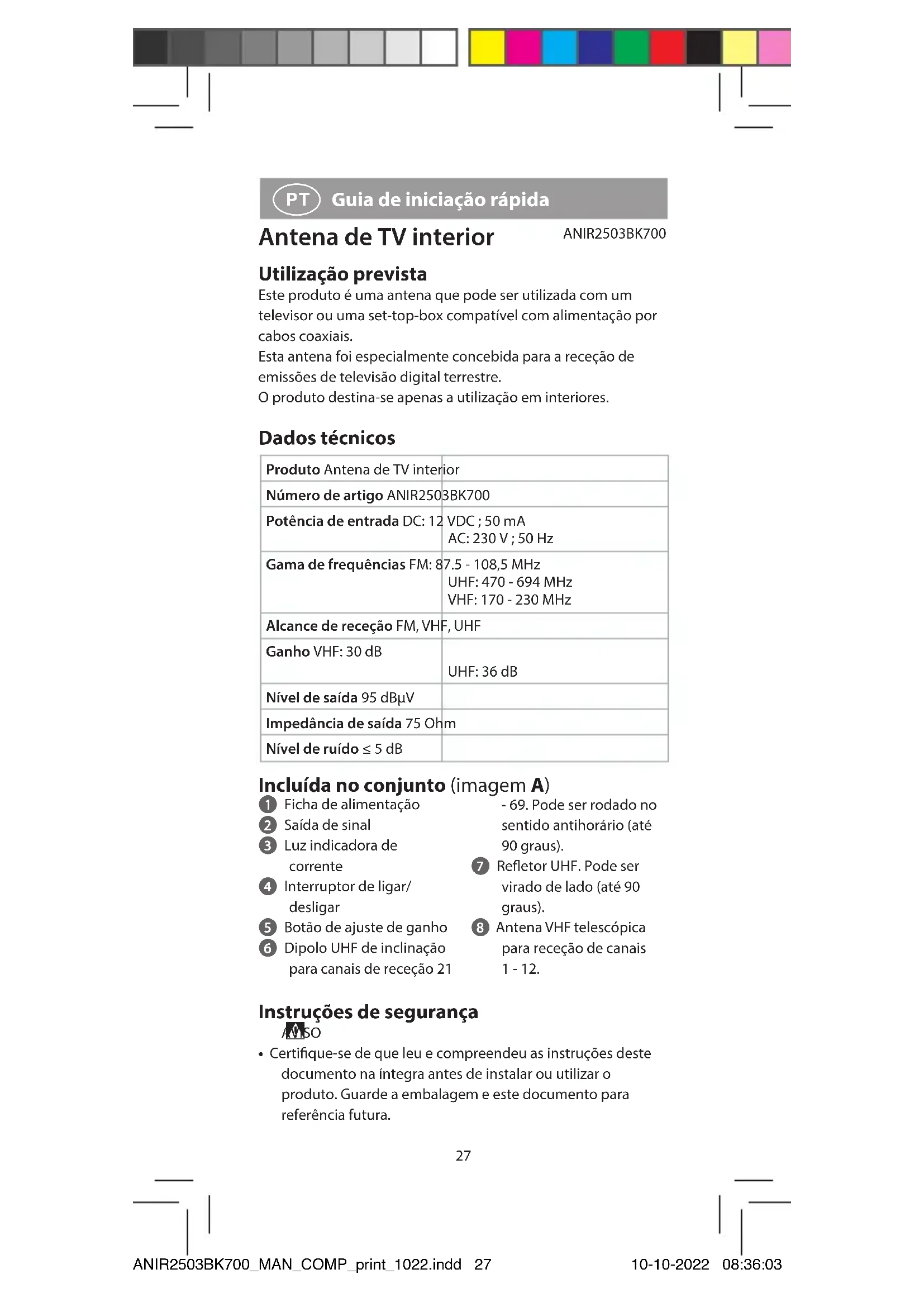

Guia de iniciação rápida

ANIR2503BK700

Antena de TV interior

Utilização prevista

Este produto é uma antena que pode ser utilizada com um televisor ou uma set-top-box compatível com alimentação por cabos coaxiais.

Esta antena foi especialmente concebida para a receção de emissões de televisão digital terrestre.

O produto destina-se apenas a utilização em interiores.

Dados técnicos

Produto Antena de TV interior
Número de artigo ANIR2503BK700
Potência de entrada DC: 12 VDC; 50 mAAC: 230 V; 50 Hz
Gama de frequências FM: 87.5 - 108,5 MHzUHF: 470 - 694 MHzVHF: 170 - 230 MHz
Alcance de receção FM, VHF, UHF
Ganho VHF: 30 dB	UHF: 36 dB
Nível de saída 95 dBμV
Impedância de saída 75 Ohm
Nível de ruído ≤ 5 dB

Incluída no conjunto (imagem A)

1 Ficha de alimentação
2 Saída de sinal
3 Luz indicadora de corrente
4 Interruptor de ligar/ desligar
5 Botão de ajuste de ganho
6 Dipolo UHF de inclinação para canais de receção 21

• 1. Pode ser rodado no sentido antihorário (até 90 graus).
     7 Refletor UHF. Pode ser virado de lado (até 90 graus).
     8 Antena VHF telescópica para receção de canais 1 - 12.

Instruções de segurança

- Certifique-se de que leu e compreendeu as instruções deste documento na íntegra antes de instalar ou utilizar o produto. Guarde a embalagem e este documento para referência futura.

• Utilize o produto apenas conforme descrito neste documento.
• Não utilize o produto caso uma peça esteja danificada ou defeituosa. Substitua imediatamente um produto danificado ou defeituoso.
• Não deixe cair o produto e evite impactos.
• Este produto pode ser reparado apenas por um técnico qualificado para manutenção a fim de reduzir o risco de choque elétrico.
• Não exponha o produto à água ou humidade.
• Não elimine este produto com outros resíduos domésticos.
• Não há peças que possam ser reparadas pelo utilizador. Não abra a caixa.
• Mantenha o produto fora do alcance das crianças, pessoas doentes ou animais.
• Verifique regularmente se o produto apresenta sinais de danos. Quando danificado, deixe de utilizar o produto e devolva-o ao fornecedor.
• Mantenha o produto afastado de fontes de calor. Não coloque o produto sobre superfícies quentes ou perto de chamas expostas.
• Não coloque o produto sob tensão mecânica.
• Não exponha o produto a um elevado nível de vibrações.

Instruções de funcionamento

Para uma receção otimizada, verifique as seguintes condições:

• Mantenha a antena afastada das fontes de interferência: mantenha a antena afastada de dispositivos de grande consumo de energia, tais como ar condicionado, elevador, secador de cabelo e micro-ondas.
• Coloque a antena perto das janelas quando a utilizar em ambiente interior.
• Instale a antena o mais alto possível: Na receção digital terrestre, as interceções entre a antena e a torre de transmissão causam uma perda temporária do sinal. Instale a antena o mais alto possível para reduzir as interceções.

Funcionalidades do produto

• Controlo de ganho variável.
• Indicadores LED de ligar/desligar.
• Conceção com tecnologia de circuitos SMD.
• Amplificador de alto ganho e baixo ruído integrado.
• Antena de laço ajustável para uma receção UHF otimizada.
• Antenas telescópicas ajustáveis para uma receção de rádio VHF e FM otimizada.

- Compatível com HDTV com vários sinais digitais terrestres (DVB-T, ISDB-T, DMB-T/H, ATSC) e rádios DAB/FM.

Instalação

1. Ligue o cabo de 230V AC à tomada de parede de 230V AC.
2. Ligue o cabo TV à tomada de entrada de antena do seu televisor ou set-top-box DTV.
3. Depois de verificar se todas as ligações foram feitas corretamente, ligue o interruptor de alimentação para ligar a antena: O LED acende mostrando que o amplificador da antena interior está a funcionar.
4. Agora, ligue o seu televisor e selecione um programa de televisão, depois ajuste as antenas de haste, o dipolo UHF, o refletor UHF e o botão de ajuste de ganho do amplificador de acordo com a descrição nos parágrafos seguintes.

Receção de sinal

Sinais VHF - BANDA I-III (canais 1 - 12)

Esta antena recebe sinais VHF (tanto analógicos como digitais) através das antenas de haste. Para melhorar a receção, ajuste as antenas de haste como se segue:

• Para Banda I: estenda completamente as antenas de haste.
• Para Banda III: encurte as antenas de haste para cerca de 40 cm (a extensão depende do canal que deseja receber);
• Em seguida, desloque as antenas de haste até obter a melhor receção de sinal.

Sinais UHF - BANDA IV-V (canais 21 - 69)

Esta antena recebe sinais UHF através da antena dipolo:

1. Vire o refletor UHF para o lado.
2. Rode o dipolo UHF no sentido antihorário até obter a melhor receção de sinal.

Ajuste de ganho

1. Para ajustar o ganho do amplificador, rode o botão de ajuste de ganho até obter a melhor receção de sinal:
2. Para aumentar o ganho, rode o botão no sentido horário.
3. Para reduzir o ganho, rode o botão no sentido antihorário.
4. Esta antena pode ser utilizada diretamente ligada ao televisor ou à set-top-box terrestre. Tome como referência 2 formas diferentes de ligação para instalar a sua antena.
5. Ligada diretamente ao televisor (imagem B).
6. Ligada diretamente à set-top-box terrestre (imagem C).

Eliminação

Este símbolo indica que este produto não deve ser eliminado com outros resíduos domésticos em toda a UE. Para prevenir eventuais danos para o ambiente ou a saúde humana provocados pela eliminação não controlada dos resíduos, o utilizador é responsável pela sua reciclagem de modo a promover uma reutilização sustentável das matérias primas. Para devolver o seu produto usado, pode recorrer aos sistemas de devolução e recolha normais ou contactar a loja na qual adquiriu o produto. Estará assim a permitir a reciclagem ecológica do mesmo.

Declaração de conformidade

A Nedis B.V. declara, na qualidade de fabricante, que o produto ANIR2503BK700 da nossa marca Nedis ^® , produzido na China, foi testado em conformidade com todas as normas e regulamentos CE relevantes e que todos os testes foram concluídos com sucesso. Os mesmos incluem, entre outros, o regulamento RED 2014/53/UE.

A Declaração de conformidade (e a ficha de dados de segurança, se aplicável) pode ser consultada e descarregada em:

nedis.pt/ANIR2503BK700#support
