Producttype	Binnenantenne voor tv
Merk	Nedis
Model	ANIR2503BK700
Voeding	12 VDC (50 mA) of 230 VAC (50 Hz) via adapter
FM-frequentiebereik	87,5 - 108,5 MHz
UHF-frequentiebereik	470 - 694 MHz
VHF-frequentiebereik	170 - 230 MHz
VHF-versterking	30 dB
UHF-versterking	36 dB
Uitgangsniveau	95 dBμV
Uitgangsimpedantie	75 Ohm
Ruisfactor	≤ 5 dB
Connectiviteit	Coaxiale uitgang 75 Ohm
Ingebouwde versterker	Ja, hoge versterking en lage ruis
Versterkingsregeling	Variabel (draaiknop)
LED-indicator	Aan/uit
Antennes	Richtbare UHF-dipool, UHF-reflector, telescoopantenne voor VHF
Compatibiliteit	DVB-T, ISDB-T, DMB-T/H, ATSC, DAB/FM
Gebruik	Alleen binnen
Onderhoud	Reinigen met een droge doek
Veiligheid	Niet openen, niet blootstellen aan water
Repareerbaarheid	Geen door de gebruiker te repareren onderdelen
Inhoud van de doos	Antenne, voedingsadapter, handleiding

Veelgestelde vragen - ANIR2503BK700 NEDIS

Hoe installeer ik de Nedis ANIR2503BK700-antenne?

Plaats de antenne bij een raam, zo hoog mogelijk. Houd het uit de buurt van storingsbronnen (airconditioning, magnetron). Sluit de coaxkabel aan op uw tv of decoder en sluit de voedingsadapter aan. Zet de antenne aan met de schakelaar: de LED-indicator moet branden.

Hoe stel ik de versterking van de antenne in?

Draai aan de versterkingsknop op de antenne. Om de versterking te verhogen, draait u met de klok mee; om deze te verlagen, draait u tegen de klok in. Pas aan tot u de beste beeldkwaliteit krijgt.

Is de antenne compatibel met Franse DVB-T?

Ja, hij is compatibel met de in Frankrijk gebruikte DVB-T-signalen. Hij ontvangt de VHF-band (kanalen 1-12) en UHF-band (kanalen 21-69).

Wat te doen bij slechte ontvangst?

Zorg ervoor dat de antenne goed is gericht op de dichtstbijzijnde zender. Probeer de telescoopantennes, de UHF-dipool en de reflector te verplaatsen. Pas de versterking aan. Houd de antenne uit de buurt van andere elektronische apparaten. Controleer of de verbindingen goed vastzitten.

Hoe reinig ik de Nedis TV-antenne?

Koppel de antenne los van de voeding. Reinig deze met een zachte, droge doek. Gebruik geen chemische of schurende middelen. Raak de interne componenten niet aan.

Kan ik deze antenne buitenshuis gebruiken?

Nee, deze antenne is uitsluitend bedoeld voor gebruik binnenshuis. Blootstelling aan vocht of weersomstandigheden kan schade veroorzaken en een risico op elektrocutie opleveren.

Wat te doen bij een defect aan de antenne?

Controleer eerst de aansluitingen en de voeding. Als de LED-indicator niet brandt, zijn de voedingsadapter of de antenne mogelijk defect. Probeer de antenne niet zelf te repareren; neem contact op met de fabrikant of breng hem terug naar de winkel.

Hoe verbind ik de antenne rechtstreeks met een tv?

Gebruik een coaxkabel om de uitgang van de antenne aan te sluiten op de antenne-ingang van de tv. Sluit de voedingsadapter van de antenne aan op een stopcontact. Zet de antenne aan en start een zenderzoekopdracht op uw tv.

Hoe verbind ik de antenne met een DVB-T-decoder?

Sluit de uitgang van de antenne aan op de antenne-ingang van de decoder met een coaxkabel. Sluit de voeding van de antenne aan. Verbind de decoder met de tv via HDMI of Scart. Zet de antenne aan en start de zenderzoekopdracht vanaf de decoder.

Hoe recycle ik de antenne aan het einde van de levensduur?

Gooi de antenne niet bij het huishoudelijk afval. Lever hem in bij een inzamelpunt voor elektronisch afval of breng hem terug naar de winkel waar u hem hebt gekocht. Dit helpt om materialen te recyclen en het milieu te beschermen.

GEBRUIKSAANWIJZING ANIR2503BK700 NEDIS

TV-antenne voor binnen

Bedoeld gebruik

Het product is een antenne die gebruikt kan worden met een tv of settopbox die voeding via de coaxkabel ondersteunt.

Dit is een antenne die speciaal is ontworpen voor ontvangst van digitale terrestrische tv-uitzendingen.

Het product is enkel bedoeld voor gebruik binnenshuis.

Technische gegevens

Product TV-antenne voor binnen
Artikelnummer ANIR2503BK700
Ingangsvermogen DC: 12 VDC; 50 mAAC: 230 V; 50 Hz
Frequentiebereik FM: 87.5 - 108,5 MHzUHF: 470 - 694 MHzVHF: 170 - 230 MHz
Ontvangstbereik FM, VHF, UHF
Versterking VHF: 30 dB	UHF: 36 dB
Uitgangsniveau 95 dBμV
Uitgangsimpedantie 75 Ohm
Ruisgetal ≤ 5 dB

Meegeleverd in het pakket (afbeelding A)

1 Voedingskabel

3 Voedingslampje

2 Signaaluitgang

4 AAN/UIT-schakelaar

5 Aanpassingsknop voor versterking

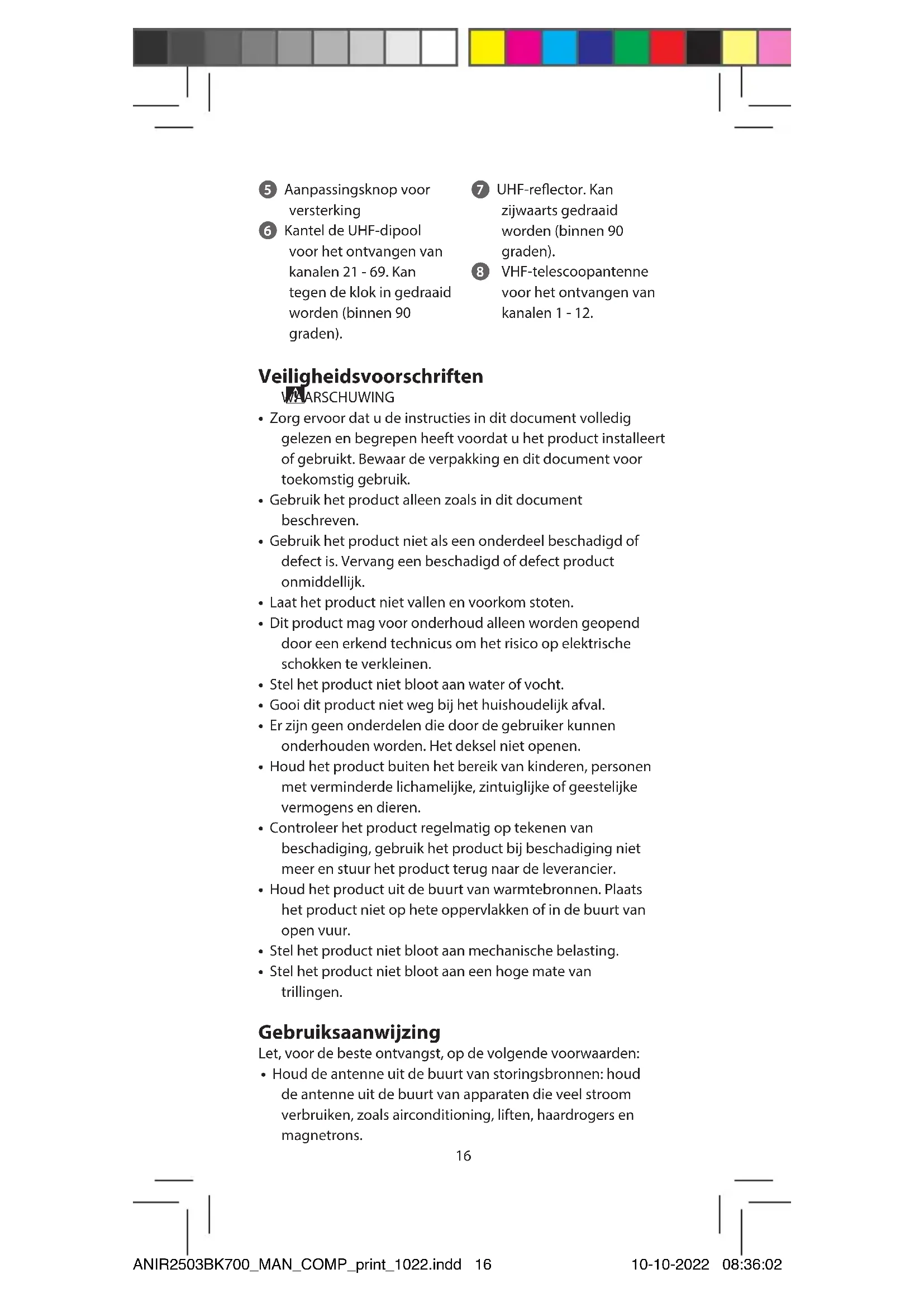

6 Kantel de UHF-dipool voor het ontvangen van kanalen 21 - 69. Kan tegen de klok in gedraaid worden (binnen 90 graden).

7 UHF-reflector. Kan zijwaarts gedraaid worden (binnen 90 graden).

8 VHF-telescoopantenne voor het ontvangen van kanalen 1 - 12.

Veiligheidsvoorschriften

WAARSCHUWING

• Zorg ervoor dat u de instructies in dit document volledig gelezen en begrepen heeft voordat u het product installeert of gebruikt. Bewaar de verpakking en dit document voor toekomstig gebruik.
• Gebruik het product alleen zoals in dit document beschreven.
• Gebruik het product niet als een onderdeel beschadigd of defect is. Vervang een beschadigd of defect product onmiddellijk.
• Laat het product niet vallen en voorkom stoten.
• Dit product mag voor onderhoud alleen worden geopend door een erkend technicus om het risico op elektrische schokken te verkleinen.
• Stel het product niet bloot aan water of vocht.
• Gooi dit product niet weg bij het huishoudelijk afval.
• Er zijn geen onderdelen die door de gebruiker kunnen onderhouden worden. Het deksel niet openen.
• Houd het product buiten het bereik van kinderen, personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens en dieren.
• Controleer het product regelmatig op tekenen van beschadiging, gebruik het product bij beschadiging niet meer en stuur het product terug naar de leverancier.
• Houd het product uit de buurt van warmtebronnen. Plaats het product niet op hete oppervlakken of in de buurt van open vuur.
• Stel het product niet bloot aan mechanische belasting.
• Stel het product niet bloot aan een hoge mate van trillingen.

Gebruiksaanwijzing

Let, voor de beste ontvangst, op de volgende voorwaarden:

- Houd de antenne uit de buurt van storingsbronnen: houd de antenne uit de buurt van apparaten die veel stroom verbruiken, zoals airconditioning, liften, haardrogers en magnetrons.

• Wanneer u de antenne binnenshuis gebruikt, plaats hem dan in de buurt van ramen.
• Installeer de antenne zo hoog mogelijk: In digitale terrestrische ontvangst zullen onderscheppingen tussen antenne en zendmast tijdelijk tot signaalverlies leiden. Installeer de antenne zo hoog mogelijk om onderscheppingen te verminderen.

Producteigenschappen

• Variabele versterkingsregeling.
- Aan/uit-ledlampjes.
• SMD-circuittechnologie.
- Ingebouwde versterker met hoge versterking en weinig ruis.
- Verstelbare lusantenne voor de beste UHF-ontvangst.
- Verstelbare telescoopantennes voor optimale VHF en FM-radio-ontvangst.
- Compatibel met HDTV van verschillende digitale digitale terrestrische signalen (DVB-T, ISDB-T, DMB-T/H, ATSC) en DAB/FM-radio's.

Installatie

1. Sluit de AC 230 V kabel aan op het 230 V AC stopcontact.
2. Sluit de TV-kabel aan op de antenne-ingang van uw tv of de terrestrische DTV-settopbox.
3. Nadat u gecontroleerd hebt of alle aansluitingen correct zijn uitgevoerd, zet u de aan/uit-schakelaar aan om de antenne in te schakelen: Het ledlampje gaat branden om aan te geven dat de versterker van de binnenantenne werkt.
4. Zet nu uw televisie aan, kies een tv-programma, en pas vervolgens de staafantennes, de UHF-dipool, de UHF-reflector en de versterkerversterkingsknop aan in overeenstemming met wat er in de volgende paragrafen beschreven wordt.

Signaalontvangst

VHF-signalen - I-III BAND (kanalen 1 - 12)

Deze antenne ontvangt VHF-signalen (zowel analoog als digitaal) via de staafantennes. Voor de beste ontvangst past u de staafantennes als volgt af:

• Voor I-Band: strek de staafantennes volledig uit.
• Voor III-Band: verkort de staafantennes tot ongeveer 40 cm (de uitstrekking is afhankelijk van het kanaal dat u wilt ontvangen);
• Verplaats vervolgens de staafantennes totdat u de beste signaalontvangst krijgt.

UHF-signalen - IV-V-BAND (kanalen 21 - 69)

Deze antenne ontvangt UHF-signalen via een dipoolantenne:

1. Draai de UHF-reflector zijwaarts.
2. Draai de UHF-dipool tegen de klok in totdat u de beste signaalontvangst krijgt.

Versterking aanpassen

1. Om de versterking van de versterker aan te passen, draait u de versterkingsregelknop totdat u de beste signaalontvangst krijgt:

2. Om de versterking te vergroten, draait u de knop met de klok mee.

3. Om de versterking te verlagen, draait u de knop tegen de klok in.
4. Deze antenne kan direct aangesloten worden op een tv of terrestrische settopbox. Raadpleeg de volgende 2 verschillende verbindingsmanieren om uw antenne te installeren.
5. Direct aansluiten op de tv (afbeelding B).
6. Direct aansluiten op de terrestrische settopbox (afbeelding C).

Afdanking

Dit symbool geeft aan dat dit product in de hele EU niet met ander huishoudelijk afval weggegooid mag worden. Om mogelijke schade aan het milieu of de menselijke gezondheid te voorkomen door het ongecontroleerde weggooien van afval, bent u verantwoordelijk voor het recyclen van het afval, om het duurzaam hergebruik van grondstoffen te bevorderen. Om uw gebruikte product te retourneren, kunt u gebruik maken van de reguliere retour- en ophaalsystemen of contact opnemen met de winkel waar het product is gekocht. Zij kunnen dit product recyclen voor het milieu.

Verklaring van overeenstemming

Wij, Nedis B.V. verklaren als fabrikant dat het product ANIR2503BK700 van ons merk Nedis ^® , geproduceerd in China, is getest conform alle relevante CE-normen en voorschriften en dat alle tests met succes zijn doorstaan. Dit omvat, maar is niet beperkt tot de richtlijn RED 2014/53/EU.

De volledige conformiteitsverklaring (en het blad met veiligheidsgegevens indien van toepassing) kan worden gevonden en gedownload via: nedis.nl/ANIR2503BK700#support
