Producttype	Binnen-tv-antenne
Merk	Nedis
Model	ANIR2513GY700
Beoogd gebruik	Ontvangst van digitale terrestrische tv-uitzendingen (DVB-T, DVB-T2, ISDB-T, DTMB, ATSC) en analoge, FM
Frequentiebereik	VHF: 87,5 - 230 MHz; UHF: 470 - 694 MHz
Versterking	28 dB
Uitgangsniveau	100 dBμV
Uitgangsimpedantie	75 Ohm
Ruisgetal	≤ 3 dB
Voeding	AC/DC-adapter: 12 V DC, 200 mA; of via TNT-decoder: 5 V DC, 40 mA
Ontwerp	Ultradun en licht, geïntegreerde versterker met hoge versterking en lage ruis
Plaatsing	Meerdere voor optimale ontvangst; tafelstandaard inbegrepen
HD-compatibiliteit	Ja
Inhoud van de verpakking	Hoofdantenne-eenheid, tafelstandaard, netadapter
Onderhoud en reiniging	Reinigen met een droge, zachte doek; geen schurende middelen of oplosmiddelen gebruiken
Veiligheidsinstructies	Niet blootstellen aan water of vocht; behuizing niet openen; buiten bereik van kinderen houden
Reserveonderdelen en herstelbaarheid	Geen door de gebruiker te repareren onderdelen; neem contact op met de klantenservice voor vervanging
Algemene informatie	Alleen voor binnengebruik; conformiteitsverklaring beschikbaar op nedis.fr/ANIR2513GY700#support

Veelgestelde vragen - ANIR2513GY700 NEDIS

Hoe installeer ik de Nedis ANIR2513GY700 antenne?

Sluit de coaxkabel aan op de antenne en op uw tv of TNT-decoder. Sluit de netadapter aan op de antenne en vervolgens op een stopcontact. Zet de tv aan, selecteer een kanaal en pas de positie van de antenne aan voor de beste ontvangst.

Heeft de antenne een stroomvoorziening nodig?

Ja, de antenne kan worden gevoed via de meegeleverde netadapter (12 V DC) of rechtstreeks via de coaxkabel als uw tv of decoder antennevoeding ondersteunt (5 V DC).

Welke frequenties ontvangt de antenne?

Ze ontvangt de VHF-band (87,5-230 MHz) en UHF-band (470-694 MHz), waarmee TNT, FM en analoge signalen worden gedekt.

Kan ik deze antenne buitenshuis gebruiken?

Nee, dit model is ontworpen voor alleen binnengebruik. Kies voor buitengebruik een geschikte antenne.

Wat te doen als de ontvangst slecht is?

Probeer de antenne bij een raam te plaatsen, zo hoog mogelijk, en uit de buurt van storingsbronnen zoals magnetrons of airconditioners. Pas de richting aan om het beste signaal te ontvangen.

Is de antenne compatibel met de Franse TNT?

Ja, ze is compatibel met de DVB-T en DVB-T2 normen die in Frankrijk worden gebruikt voor TNT HD.

Hoe maak ik de antenne schoon?

Haal de antenne los en veeg hem af met een zachte, droge doek. Gebruik geen chemische of schurende middelen.

Kan de antenne aan de muur worden gemonteerd?

De meegeleverde standaard is een tafelstandaard. Voor wandmontage heeft u een geschikte beugel nodig (niet inbegrepen).

Wat zit er in de verpakking?

De verpakking bevat de hoofdantenne-eenheid, een tafelstandaard en een netadapter.

Waar vind ik de conformiteitsverklaring?

De volledige conformiteitsverklaring is te downloaden op de website nedis.fr/ANIR2513GY700#support.

GEBRUIKSAANWIJZING ANIR2513GY700 NEDIS

TV-antenne voor binnen

ANIR2513GY700

Bedoeld gebruik

Dit is een antenne die speciaal is ontworpen voor ontvangst van digitale terrestrische tv-uitzendingen.

Het product is een antenne die gebruikt kan worden met een tv of settopbox die voeding via de coaxkabel ondersteunt. Het product is enkel bedoeld voor gebruik binnenshuis.

Technische gegevens

Product TV-antenne voor binnen
Artikelnummer ANIR2513GY700
Ingangsvermogen AC/DC-adapter: 12 VDC ; 200 mADTV-settopbox: 5.0 VDC ; 40 mA
Frequentiebereik VHF: 87.5 - 230 MHzUHF: 470 - 694 MHz
Ontvangstbereik FM, VHF, UHF
Versterking 28 dB
Uitgangsniveau 100 dBμV
Uitgangsimpedantie 75 Ohm
Ruisgetal ≤ 3 dB

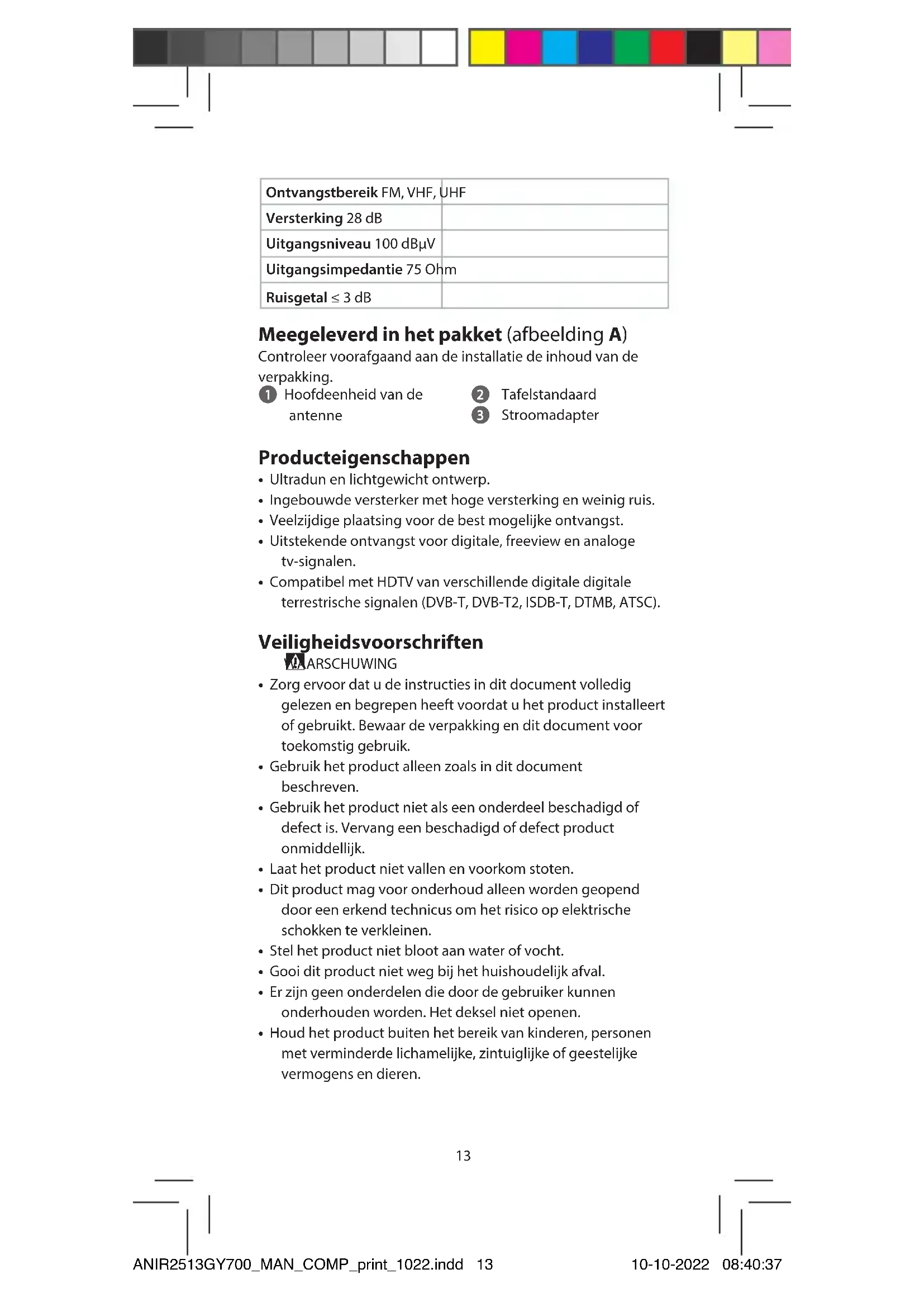

Meegeleverd in het pakket (afbeelding A)

Controleer voorafgaand aan de installatie de inhoud van de verpakking.

1 Hoofdeenheid van de antenne

2 Tafelstandaard 3 Stroomadapter

Producteigenschappen

• Ultradun en lichtgewicht ontwerp.
• Ingebouwde versterker met hoge versterking en weinig ruis.
• Veelzijdige plaatsing voor de best mogelijke ontvangst.
• Uitstekende ontvangst voor digitale, freeview en analoge tv-signalen.
• Compatibel met HDTV van verschillende digitale digitale terrestrische signalen (DVB-T, DVB-T2, ISDB-T, DTMB, ATSC).

Veiligheidsvoorschriften

ARSCHUWING

• Zorg ervoor dat u de instructies in dit document volledig gelezen en begrepen heeft voordat u het product installeert of gebruikt. Bewaar de verpakking en dit document voor toekomstig gebruik.
• Gebruik het product alleen zoals in dit document beschreven.
• Gebruik het product niet als een onderdeel beschadigd of defect is. Vervang een beschadigd of defect product onmiddellijk.
• Laat het product niet vallen en voorkom stoten.
• Dit product mag voor onderhoud alleen worden geopend door een erkend technicus om het risico op elektrische schokken te verkleinen.
• Stel het product niet bloot aan water of vocht.
• Gooi dit product niet weg bij het huishoudelijk afval.
• Er zijn geen onderdelen die door de gebruiker kunnen onderhouden worden. Het deksel niet openen.

• Houd het product buiten het bereik van kinderen, personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens en dieren.

• Controleer het product regelmatig op tekenen van beschadiging, gebruik het product bij beschadiging niet meer en stuur het product terug naar de leverancier.

• Houd het product uit de buurt van warmtebronnen. Plaats het product niet op hete oppervlakken of in de buurt van open vuur.
• Stel het product niet bloot aan mechanische belasting.
• Stel het product niet bloot aan een hoge mate van trillingen.

Gebruiksaanwijzing

Let, voor de beste ontvangst, op de volgende voorwaarden:

• Houd de antenne uit de buurt van storingsbronnen: houd de antenne uit de buurt van apparaten die veel stroom verbruiken, zoals airconditioning, liften, haardrogers en magnetrons.
• Wanneer u de antenne binnenshuis gebruikt, plaats hem dan in de buurt van ramen.
• Installeer de antenne zo hoog mogelijk: In digitale terrestrische ontvangst zullen onderscheppingen tussen antenne en zendmast tijdelijk tot signaalverlies leiden. Installeer de antenne zo hoog mogelijk om onderscheppingen te verminderen.

Installatie: gevoed door AC/DC-adapter (afbeelding B)

1. Sluit de coaxkabel aan op de antenne en de DTV-settopbox of tv.

2. Sluit de DC-uitgang van de voedingsadapter aan op de DC-ingangsconnector van de antenne en steek vervolgens de AC/DC-voedingsadapter in het stopcontact.

3. Nadat alle aansluitingen correct zijn uitgevoerd, zet u de televisie aan en selecteert u een tv-programma, waarna u de antennepositie aanpast tot u de beste signaalontvangst krijgt.

Afdanking

Dit symbool geeft aan dat dit product in de hele EU niet met ander huishoudelijk afval weggegooid mag worden. Om mogelijke schade aan het milieu of de menselijke gezondheid te voorkomen door het ongecontroleerde weggooien van afval, bent u verantwoordelijk voor het recyclen van het afval, om het duurzaam hergebruik van grondstoffen te bevorderen. Om uw gebruikte product te retourneren, kunt u gebruik maken van de reguliere retour- en ophaalsystemen of contact opnemen met de winkel waar het product is gekocht. Zij kunnen dit product recyclen voor het milieu.

Verklaring van overeenstemming

Wij, Nedis B.V. verklaren als fabrikant dat het product ANIR2513GY700 van ons merk Nedis®, geproduceerd in China, is getest conform alle relevante CE-normen en voorschriften en dat alle tests met succes zijn doorstaan. Dit omvat, maar is niet beperkt tot de richtlijn RED 2014/53/EU.

De volledige conformiteitsverklaring (en het blad met veiligheidsgegevens indien van toepassing) kan worden gevonden en gedownload via: nedis.nl/ANIR2513GY700#support
