ANIR2513GY700 - Antena TV NEDIS - Bezpłatna instrukcja obsługi

Typ produktu	Wewnętrzna antena telewizyjna
Marka	Nedis
Model	ANIR2513GY700
Przeznaczenie	Odbior naziemnej telewizji cyfrowej (DVB-T, DVB-T2, ISDB-T, DTMB, ATSC) i analogowej, FM
Zakres częstotliwości	VHF: 87,5 - 230 MHz; UHF: 470 - 694 MHz
Wzmocnienie	28 dB
Poziom wyjściowy	100 dBμV
Impedancja wyjściowa	75 omów
Współczynnik szumów	≤ 3 dB
Zasilanie	Zasilacz AC/DC: 12 V DC, 200 mA; lub przez dekoder DVB-T: 5 V DC, 40 mA
Konstrukcja	Bardzo cienka i lekka, wbudowany wzmacniacz o wysokim wzmocnieniu i niskim poziomie szumów
Ustawienie	Wielopozycyjne dla optymalnego odbioru; dołączona podstawka stołowa
Kompatybilność HD	Tak
Zawartość opakowania	Główna jednostka anteny, podstawka stołowa, zasilacz sieciowy
Konserwacja i czyszczenie	Czyścić suchą, miękką szmatką; nie używać ściernych środków ani rozpuszczalników
Instrukcje bezpieczeństwa	Nie wystawiać na działanie wody ani wilgoci; nie otwierać obudowy; przechowywać poza zasięgiem dzieci
Części zamienne i naprawy	Żadnych części naprawialnych przez użytkownika; w przypadku wymiany skontaktować się z serwisem
Informacje ogólne	Tylko do użytku wewnątrz pomieszczeń; deklaracja zgodności dostępna na stronie nedis.fr/ANIR2513GY700#support

Często zadawane pytania - ANIR2513GY700 NEDIS

Jak zainstalować antenę Nedis ANIR2513GY700?

Podłącz kabel koncentryczny do anteny i do telewizora lub dekodera DVB-T. Podłącz zasilacz do anteny, a następnie do gniazdka elektrycznego. Włącz telewizor, wybierz kanał i dostosuj położenie anteny w celu uzyskania najlepszego odbioru.

Czy antena potrzebuje zasilania elektrycznego?

Tak, antena może być zasilana za pomocą dołączonego zasilacza sieciowego (12 V DC) lub bezpośrednio przez kabel koncentryczny, jeśli telewizor lub dekoder obsługuje zasilanie przez antenę (5 V DC).

Jakie częstotliwości odbiera antena?

Odbiera pasma VHF (87,5-230 MHz) i UHF (470-694 MHz), obejmujące DVB-T, FM i sygnały analogowe.

Czy mogę używać tej anteny na zewnątrz?

Nie, ten model jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Do użytku na zewnątrz wybierz odpowiednią antenę.

Co zrobić, jeśli odbiór jest słaby?

Spróbuj umieścić antenę blisko okna, jak najwyżej, i oddal ją od źródeł zakłóceń, takich jak kuchenki mikrofalowe czy klimatyzatory. Dostosuj orientację, aby uzyskać najlepszy sygnał.

Czy antena jest kompatybilna z francuską telewizją naziemną?

Tak, jest kompatybilna ze standardami DVB-T i DVB-T2 stosowanymi we Francji do naziemnej telewizji HD.

Jak czyścić antenę?

Odłącz antenę, a następnie przetrzyj ją suchą, miękką szmatką. Nie używaj środków chemicznych ani ściernych.

Czy antenę można zamontować na ścianie?

Dołączona podstawka jest podstawką stołową. Do montażu na ścianie potrzebny będzie odpowiedni uchwyt (nie dołączony).

Co zawiera opakowanie?

Opakowanie zawiera główną jednostkę anteny, podstawkę stołową i zasilacz sieciowy.

Gdzie znaleźć deklarację zgodności?

Pełna deklaracja zgodności jest dostępna do pobrania na stronie nedis.fr/ANIR2513GY700#support.

INSTRUKCJA OBSŁUGI ANIR2513GY700 NEDIS

Przewodnik Szybki start 37

EL

Przewodnik Szybki start

Pokojowa antena telewizyjna

ANIR2513GY700

Przeznaczenie

Jest to antena zaprojektowana specjalnie do odbioru naziemnej telewizji cyfrowej. Produkt jest anteną, którą można stosować z telewizorem lub dekoderem, który obsługuje zasilanie kablem koncentrycznym. Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.

Dane techniczne

Produkt Pokojowa antena telewizyjna

Numer katalogowy ANIR2513GY700

Moc wejściowa Zasilacz AC/DC: 12 VDC ; 200 mADekoder DTV: 5.0 VDC ; 40 mA

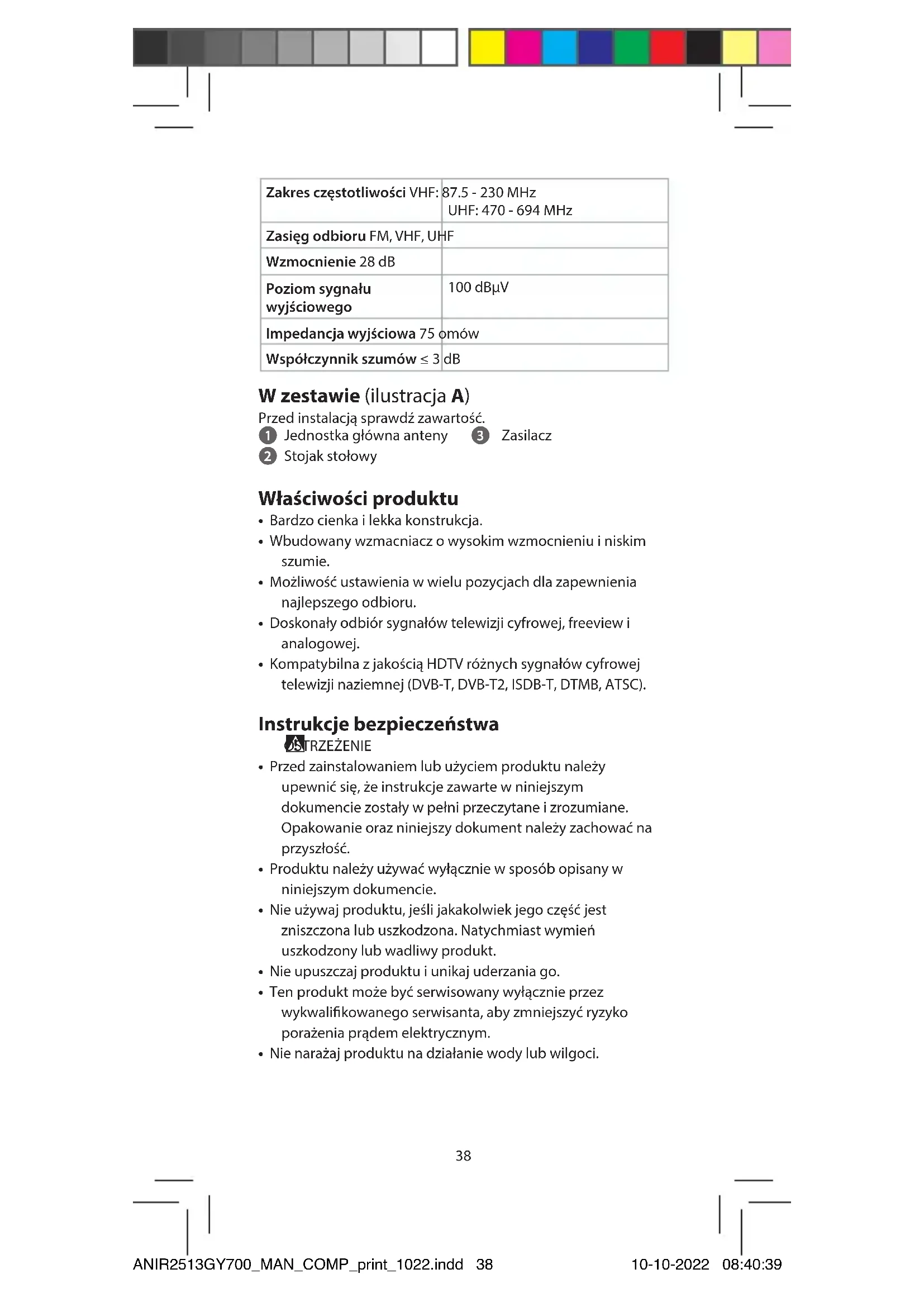

Zakres częstotliwości VHF:	87.5 - 230 MHzUHF: 470 - 694 MHz
Zasięg odbioru FM, VHF, UHF
Wzmocnienie 28 dB
Poziom sygnału wyjściowego	100 dBμV
Impedancja wyjściowa 75 omów
Współczynnik szumów ≤ 3 dB

W zestawie (ilustracja A)

Przed instalacją sprawdź zawartość.

1 Jednostka główna anteny

3 Zasilacz

2 Stojak stołowy

Właściwości produktu

• Bardzo cienka i lekka konstrukcja.
• Wbudowany wzmacniacz o wysokim wzmocnieniu i niskim szumie.
• Możliwość ustawienia w wielu pozycjach dla zapewnienia najlepszego odbioru.
• Doskonały odbiór sygnałów telewizji cyfrowej, freeview i analogowej.
• Kompatybilna z jakością HDTV różnych sygnałów cyfrowej telewizji naziemnej (DVB-T, DVB-T2, ISDB-T, DTMB, ATSC).

Instrukcje bezpieczeństwa

STRZEŻENIE

• Przed zainstalowaniem lub użyciem produktu należy upewnić się, że instrukcje zawarte w niniejszym dokumencie zostały w pełni przeczytane i zrozumiane. Opakowanie oraz niniejszy dokument należy zachować na przyszłość.
• Produktu należy używać wyłącznie w sposób opisany w niniejszym dokumencie.
• Nie używaj produktu, jeśli jakakolwiek jego część jest zniszczona lub uszkodzona. Natychmiast wymień uszkodzony lub wadliwy produkt.
• Nie upuszczaj produktu i unikaj uderzania go.
• Ten produkt może być serwisowany wyłącznie przez wykwalifikowanego serwisanta, aby zmniejszyć ryzyko porażenia prądem elektrycznym.

• Nie narażaj produktu na działanie wody lub wilgoci.

• Nie wyrzucaj tego produktu razem z odpadami domowymi.

• Żadna z części nie nadaje się do naprawy przez użytkownika. Nie otwieraj obudowy.
• Produkt należy przechowywać poza zasięgiem dzieci, osób niepełnosprawnych lub zwierząt.
• Regularnie sprawdzaj produkt pod kątem oznak uszkodzenia. Jeśli jest uszkodzony, nie używaj produktu i zwrócić go dostawcy.
• Trzymaj produkt z dala od źródeł ciepła. Nie stawiaj produktu na gorących powierzchniach lub w pobliżu otwartego ognia.
• Nie poddawaj produktu obciążeniom mechanicznym.
• Nie narażaj produktu na działanie silnych wibracji.

Instrukcja obsługi

Aby uzyskać najlepszy odbiór, sprawdź następujące warunki:

• Trzymaj antenę z dala od źródeł zakłóceń: trzymaj antenę z dala od urządzeń o dużym poborze mocy, takich jak klimatyzator, winda, suszarka do włosów czy kuchenka mikrofalowa.
• Umieść antenę w pobliżu okna, jeśli używasz jej w środowisku wewnętrznym.
• Zainstaluj antenę tak wysoko, jak to możliwe: W cyfrowym odbiorze naziemnym przechwytywanie między anteną a wieżą transmisyjną spowoduje tymczasową utratę sygnału. Zainstaluj antenę jak najwyżej, aby zmniejszyć zakłócenia.

Instalacja: zasilanie z zasilacza AC/DC (ilustracja B)

1. Podłącz kabel koncentryczny do anteny i dekodera DTV lub telewizora.
2. Podłącz gniazdo wyjściowe DC zasilacza do złącza wejściowego DC anteny, a następnie podłącz zasilacz AC/DC do gniazda zasilania AC.
3. Po prawidłowym wykonaniu wszystkich połączeń należy włączyć telewizor i wybrać program telewizyjny, a następnie wyregulować położenie anteny do momentu uzyskania najlepszego sygnału odbioru.

Utylizacja

Ten symbol wskazuje, że na obszarze całej UE nie wolno składować tego produktu razem z odpadami z gospodarstwa domowego. Aby zapobiec potencjalnym szkodom dla środowiska lub zdrowia ludzkiego na skutek niekontrolowanej utylizacji odpadów, ponosisz odpowiedzialność za ich przetwarzanie, aby promować zrównoważone ponowne wykorzystanie surowców. Aby oddać zużyte urządzenie, należy zastosować się do systemu zwrotów i składowania lub zwrócić się do sprzedawcy produktu. Może on zająć się przekazaniem produktu do przetworzenia z korzyścią dla środowiska.

Deklaracja zgodności

Niniejszym firma Nedis B.V. deklaruje jako producent, że produkt ANIR2513GY700 naszej marki Nedis®, produkowany w Chinach, został przetestowany zgodnie ze wszystkimi odpowiednimi normami i przepisami WE oraz że we wszystkich testach uzyskał on pozytywny rezultat. Obejmuje to, ale nie ogranicza się do rozporządzenia RED 2014/53/UE.

Pełną deklarację zgodności (oraz kartę danych bezpieczeństwa, jeśli dotyczy) można znaleźć i pobrać tutaj: nedis.pl/ANIR2513GY700#support
