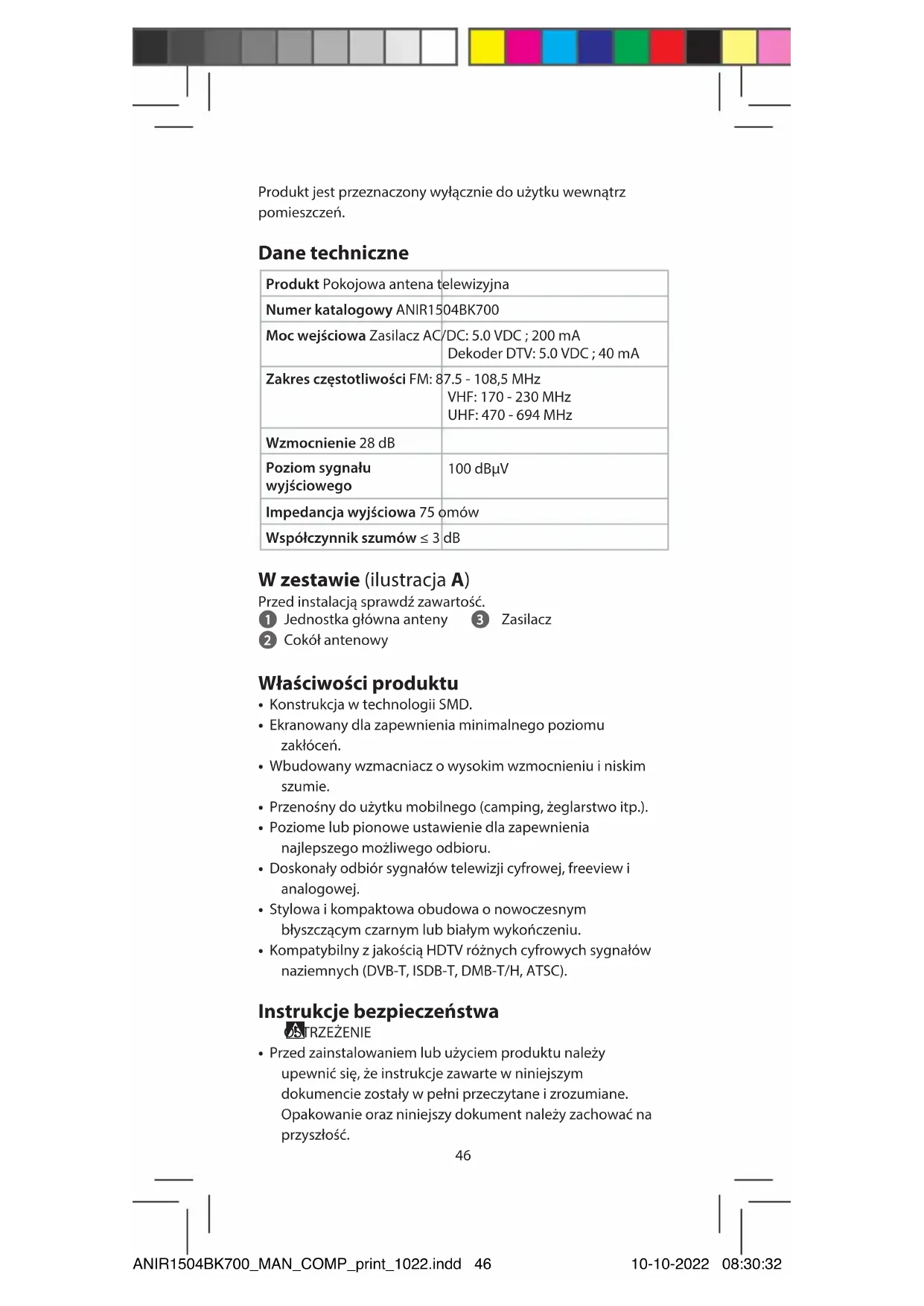

Przewodnik Szybki start Pokojowa antena telewizyjna ANIR1504BK700 Przeznaczenie Produkt jest anteną, którą można stosować z telewizorem lub dekoderem, który obsługuje zasilanie kablem koncentrycznym. Jest to antena zaprojektowana specjalnie do odbioru naziemnej telewizji cyfrowej. ANIR1504BK700_MAN_COMP_print_1022.indd 45ANIR1504BK700_MAN_COMP_print_1022.indd 45 10-10-2022 08:30:3210-10-2022 08:30:3246 Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Dane techniczne Produkt Pokojowa antena telewizyjna Numer katalogowy ANIR1504BK700 Moc wejściowa Zasilacz AC/DC: 5.0 VDC ; 200 mA Dekoder DTV: 5.0 VDC ; 40 mA Zakres częstotliwości FM: 87.5 - 108,5 MHz VHF: 170 - 230 MHz UHF: 470 - 694 MHz Wzmocnienie 28 dB Poziom sygnału wyjściowego 100 dBµV Impedancja wyjściowa 75 omów Współczynnik szumów ≤ 3 dB W zestawie (ilustracja A) Przed instalacją sprawdź zawartość. 1 Jednostka główna anteny 2 Cokół antenowy 3 Zasilacz Właściwości produktu

• Konstrukcja w technologii SMD.

• Ekranowany dla zapewnienia minimalnego poziomu zakłóceń.

• Wbudowany wzmacniacz o wysokim wzmocnieniu i niskim szumie.

• Przenośny do użytku mobilnego (camping, żeglarstwo itp.).

• Poziome lub pionowe ustawienie dla zapewnienia najlepszego możliwego odbioru.

• Doskonały odbiór sygnałów telewizji cyfrowej, freeview i analogowej.

• Stylowa i kompaktowa obudowa o nowoczesnym błyszczącym czarnym lub białym wykończeniu.

• Kompatybilny z jakością HDTV różnych cyfrowych sygnałów naziemnych (DVB-T, ISDB-T, DMB-T/H, ATSC). Instrukcje bezpieczeństwa

• Przed zainstalowaniem lub użyciem produktu należy upewnić się, że instrukcje zawarte w niniejszym dokumencie zostały w pełni przeczytane i zrozumiane. Opakowanie oraz niniejszy dokument należy zachować na przyszłość. ANIR1504BK700_MAN_COMP_print_1022.indd 46ANIR1504BK700_MAN_COMP_print_1022.indd 46 10-10-2022 08:30:3210-10-2022 08:30:3247

• Produktu należy używać wyłącznie w sposób opisany w niniejszym dokumencie.

• Nie używaj produktu, jeśli jakakolwiek jego część jest zniszczona lub uszkodzona. Natychmiast wymień uszkodzony lub wadliwy produkt.

• Nie upuszczaj produktu i unikaj uderzania go.

• Ten produkt może być serwisowany wyłącznie przez wykwalikowanego serwisanta, aby zmniejszyć ryzyko porażenia prądem elektrycznym.

• Nie narażaj produktu na działanie wody lub wilgoci.

• Nie wyrzucaj tego produktu razem z odpadami domowymi.

• Żadna z części nie nadaje się do naprawy przez użytkownika. Nie otwieraj obudowy.

• Produkt należy przechowywać poza zasięgiem dzieci, osób niepełnosprawnych lub zwierząt.

• Regularnie sprawdzaj produkt pod kątem oznak uszkodzenia. Jeśli jest uszkodzony, nie używaj produktu i zwróć go dostawcy.

• Trzymaj produkt z dala od źródeł ciepła. Nie stawiaj produktu na gorących powierzchniach lub w pobliżu otwartego ognia.

• Nie poddawaj produktu obciążeniom mechanicznym.

• Nie narażaj produktu na działanie silnych wibracji. Instrukcja obsługi Aby uzyskać najlepszy odbiór, sprawdź następujące warunki:

• Trzymaj antenę z dala od źródeł zakłóceń: trzymaj antenę z dala od urządzeń o dużym poborze mocy, takich jak klimatyzator, winda, suszarka do włosów czy kuchenka mikrofalowa.

• Umieść antenę w pobliżu okna, jeśli używasz jej w środowisku wewnętrznym.

• Zainstaluj antenę tak wysoko, jak to możliwe: W cyfrowym odbiorze naziemnym przechwytywanie między anteną a wieżą transmisyjną spowoduje tymczasową utratę sygnału. Zainstaluj antenę jak najwyżej, aby zmniejszyć zakłócenia. Instalacja 1: zasilanie z dekodera DTV

Należy pamiętać, że w tej instalacji trzeba upewnić się, że dekoder może obsługiwać kabel koncentryczny 5V DC zasilający antenę poprzez złącze IEC lub F.

1. Wyjmij jednostkę główną anteny i akcesoria z pudełka.

2. Podłącz kabel koncentryczny do anteny i dekodera DTV.

3. Podłącz dekoder DTV do telewizora. Upewnij się, że funkcja

zasilania przez kabel koncentryczny w STB jest włączona. (Sprawdź w instrukcji obsługi STB, czy funkcja zasilania przez kabel koncentryczny jest włączona). ANIR1504BK700_MAN_COMP_print_1022.indd 47ANIR1504BK700_MAN_COMP_print_1022.indd 47 10-10-2022 08:30:3210-10-2022 08:30:3248

4. Wyreguluj antenę (obróć korpus anteny w innym kierunku

lub ustaw ją w pionie lub poziomie) w najlepszej pozycji, która umożliwia odbiór sygnału telewizji cyfrowej. (Zaleca się umieszczenie anteny w pobliżu okna, do którego dociera sygnał telewizji cyfrowej).

5. Uporządkuj kabel koncentryczny tak, aby był niesplątany i

bezpieczny. Instalacja 2: zasilanie przez zasilacz AC/DC

1. Wyjmij jednostkę główną anteny i akcesoria z pudełka.

2. Podłącz kabel koncentryczny do anteny i dekodera DTV lub

3. Podłącz dekoder DTV do telewizora.

4. Podłącz gniazdo wyjściowe DC zasilacza do złącza

wejściowego DC anteny, a następnie podłącz zasilacz AC/DC do gniazda zasilania AC.

5. Ustaw antenę w najlepszej pozycji, która umożliwia odbiór

sygnału telewizji cyfrowej. (Zaleca się umieszczenie anteny w pobliżu okna, do którego dociera sygnał telewizji cyfrowej).

6. Uporządkuj kabel koncentryczny tak, aby był niesplątany i

Po zakończeniu instalacji możesz użyć dekodera, aby sprawdzić moc i jakość sygnału. Jeśli nie można uzyskać stabilnego obrazu, przesuń antenę do lepszej pozycji. Kiedy znajdziesz najlepszą pozycję, ustal ją.

Ta antena może stać w pionie lub poziomie, jak pokazano na ilustracji B. Utylizacja Ten symbol wskazuje, że na obszarze całej UE nie wolno składować tego produktu razem z odpadami z gospodarstwa domowego. Aby zapobiec potencjalnym szkodom dla środowiska lub zdrowia ludzkiego na skutek niekontrolowanej utylizacji odpadów, ponosisz odpowiedzialność za ich przetwarzanie, aby promować zrównoważone ponowne wykorzystanie surowców. Aby oddać zużyte urządzenie, należy zastosować się do systemu zwrotów i składowania lub zwrócić się do sprzedawcy produktu. Może on zająć się przekazaniem produktu do przetworzenia z korzyścią dla środowiska. ANIR1504BK700_MAN_COMP_print_1022.indd 48ANIR1504BK700_MAN_COMP_print_1022.indd 48 10-10-2022 08:30:3210-10-2022 08:30:3249 Deklaracja zgodności Niniejszym rma Nedis B.V. deklaruje jako producent, że produkt ANIR1504BK700 naszej marki Nedis®, produkowany w Chinach, został przetestowany zgodnie ze wszystkimi odpowiednimi normami i przepisami WE oraz że we wszystkich testach uzyskał on pozytywny rezultat. Obejmuje to, ale nie ogranicza się do rozporządzenia RED 2014/53/UE. Pełną deklarację zgodności (oraz kartę danych bezpieczeństwa, jeśli dotyczy) można znaleźć i pobrać tutaj: nedis.pl/ANIR1504BK700#support
