Tip produs	Antenă TV interior
Marcă	Nedis
Model	ANIR1504BK700
Alimentare	Adaptor CA/CC 5 V CC / 200 mA sau prin decoder TVN (5 V CC / 40 mA)
Gamă de frecvențe FM	87,5 – 108,5 MHz
Gamă de frecvențe VHF	170 – 230 MHz
Gamă de frecvențe UHF	470 – 694 MHz
Câștig	28 dB
Nivel de ieșire	100 dBµV
Impedanță de ieșire	75 Ohmi
Factor de zgomot	≤ 3 dB
Tehnologie	Circuite SMD, ecranate, amplificator integrat cu zgomot redus
Compatibilitate TV	TV HD, DVB-T, ISDB-T, DMB-T/H, ATSC
Poziționare	Orizontal sau vertical
Utilizare	Doar în interior
Conținutul cutiei	Unitate principală antenă, suport, adaptor de rețea
Design	Elegant și compact, finisaj negru lucios
Întreținere	Curățați cu o cârpă uscată. Nu utilizați produse chimice.
Siguranță	Nu deschideți carcasa. A nu se lăsa la îndemâna copiilor.
Reparabilitate	Nicio piesă reparabilă de utilizator. Contactați un tehnician calificat.
Greutate	Aproximativ 200 g (estimare)
Dimensiuni	Aproximativ 200 × 150 × 50 mm (estimare)
Garanție	Consultați distribuitorul
Număr articol	ANIR1504BK700

Întrebări frecvente - ANIR1504BK700 NEDIS

Cum se alimentează antena Nedis ANIR1504BK700 ?

Puteți alimenta antena în două moduri: fie prin adaptorul de rețea furnizat (5 V CC, 200 mA) conectând mufa CC la antenă, fie prin cablul coaxial dacă decoderul TVN suportă alimentarea prin cablu (5 V CC, 40 mA). În acest caz, activați funcția de alimentare coaxială în setările decoderului.

Unde se plasează antena pentru o recepție mai bună ?

Pentru o recepție optimă, plasați antena lângă o fereastră, cât mai sus posibil, și departe de surse de interferențe cum ar fi aparatele de aer condiționat, cuptoarele cu microunde sau lifturile. Orientați-o orizontal sau vertical în funcție de polarizarea semnalelor din regiunea dumneavoastră.

Antena este compatibilă cu TNT ?

Da, antena este special concepută pentru recepția televiziunii digitale terestre (DVB-T, ISDB-T, DMB-T/H, ATSC). Suportă HD și este compatibilă cu standardele Freeview.

Pot folosi această antenă în exterior ?

Nu, antena Nedis ANIR1504BK700 este destinată doar pentru utilizare în interior. Carcasa sa nu este etanșă și ar putea fi deteriorată de umiditate sau intemperii.

Cum se curăță antena ?

Deconectați antena înainte de curățare. Utilizați o cârpă moale și uscată pentru a șterge suprafața. Nu utilizați produse chimice, alcool sau solvenți, deoarece acestea ar putea deteriora stratul de acoperire.

Ce să fac dacă imaginea este instabilă sau absentă ?

Verificați mai întâi că antena este alimentată corect și că decoderul este setat pentru alimentarea coaxială, dacă este cazul. Deplasați antena treptat pentru a găsi cea mai bună poziție. Asigurați-vă că niciun obstacol metalic nu blochează semnalul. Utilizați funcția de căutare a canalelor a televizorului dumneavoastră.

Antena poate fi montată pe perete ?

Antena este livrată cu un suport și poate fi așezată pe o suprafață plană. Nu dispune de fixare pe perete. Pentru o poziționare verticală, o puteți sprijini de un perete sau utiliza un suport compatibil.

Ce să fac dacă antena nu funcționează după instalare ?

Verificați conexiunile: cablul coaxial trebuie să fie bine conectat, adaptorul de rețea să fie conectat (dacă este utilizat) și decoderul pornit. Încercați o altă priză de alimentare sau un alt televizor pentru a izola problema. Dacă nimic nu funcționează, contactați serviciul post-vânzare Nedis.

Antena este compatibilă cu decoderele mai vechi ?

Da, atâta timp cât decoderul are o intrare coaxială (IEC sau F) și suportă alimentarea prin cablu dacă utilizați această metodă. Pentru decodere fără alimentare coaxială, utilizați adaptorul de rețea furnizat.

Cum se reciclează antena la sfârșitul duratei de viață ?

Nu aruncați antena cu deșeurile menajere. Conform directivei DEEE (Deșeuri de Echipamente Electrice și Electronice), duceți-o la un punct de colectare pentru deșeuri electronice sau la magazinul de unde ați cumpărat-o. Reciclarea permite reutilizarea materiilor prime.

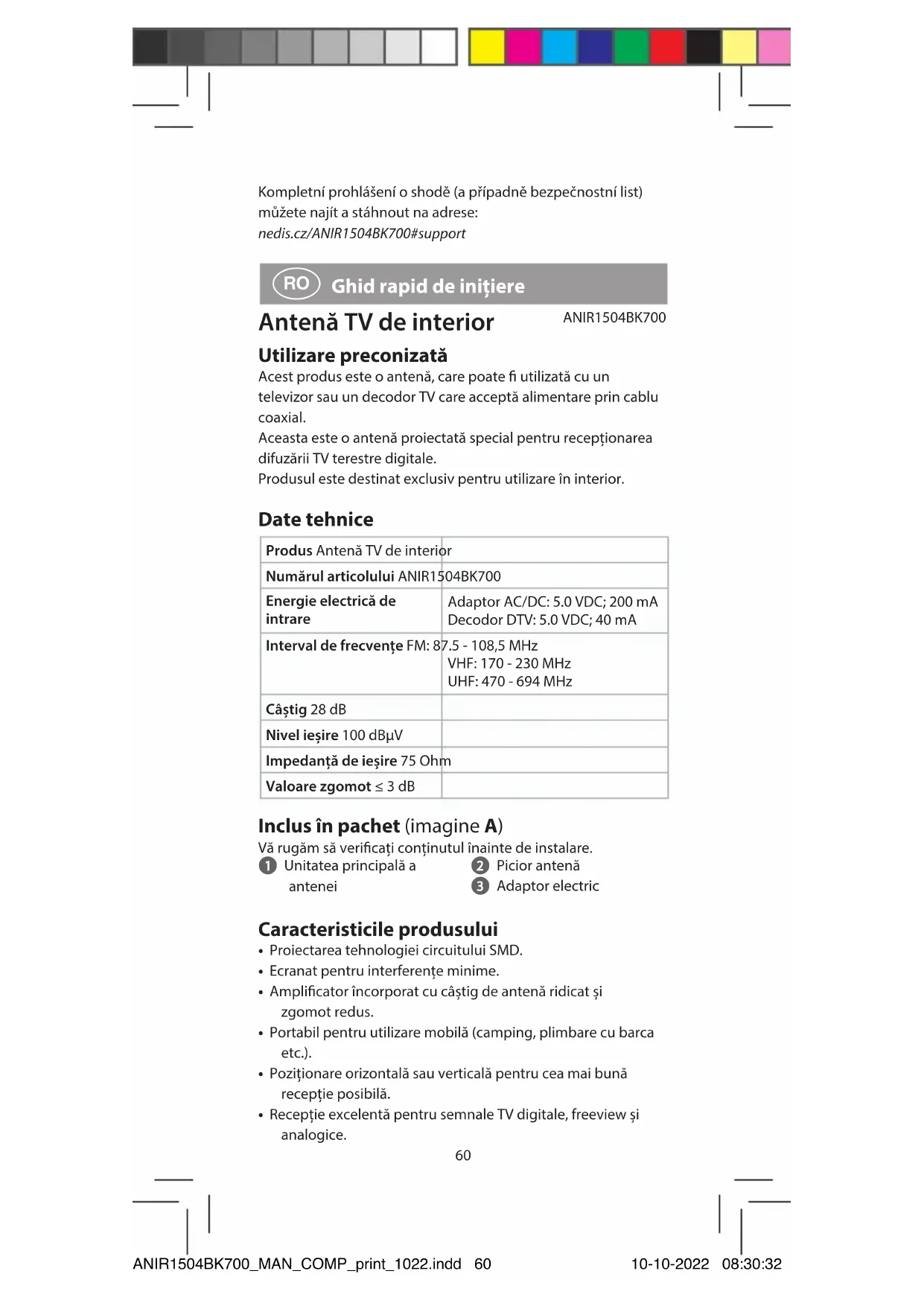

MANUAL DE UTILIZARE ANIR1504BK700 NEDIS

Ghid rapid de inițiere

ANIR1504BK700

Antenă TV de interior

Utilizare preconizată

Acest produs este o antenă, care poate fi utilizată cu un televizor sau un decodor TV care acceptă alimentare prin cablu coaxial.

Aceasta este o antenă proiectată special pentru recepționarea difuzării TV terestre digitale.

Produsul este destinat exclusiv pentru utilizare în interior.

Date tehnice

Produs Antenă TV de interior
Numărul articolului ANIR1504BK700
Energie electrică de intrare	Adaptor AC/DC: 5.0 VDC; 200 mADecodor DTV: 5.0 VDC; 40 mA
Interval de frecvențe FM: 87.5 - 108,5 MHzVHF: 170 - 230 MHzUHF: 470 - 694 MHz
Câștig 28 dB
Nivel ieșire 100 dBμV
Impedanță de ieșire 75 Ohm
Valoare zgomot ≤ 3 dB

Inclus în pachet (imagine A)

Vă rugăm să verificați conținutul înainte de instalare.

1 Unitatea principală a antenei

2 Picior antenă 3 Adaptor electric

Caracteristicile produsului

• Proiectarea tehnologiei circuitului SMD.
• Ecranat pentru interferente minime.
• Amplificator încorporat cu câștig de antenă ridicat și zgomot redus.
• Portabil pentru utilizare mobilă (camping, plimbare cu barca etc.).
• Poziționare orizontală sau verticală pentru cea mai bună recepție posibilă.

• Receptie excelentă pentru semnale TV digitale, freeview și analogice.

• Design elegant și de dimensiuni compacte, cu finisaj modern negru sau alb lucios.

• Compatibil cu HDTV pentru diferite semnale digitale terestre (DVB-T, ISDB-T, DMB-T/H, ATSC).

Instrucțiuni de siguranță

ARTISMENT

• Asigurați-vă că ați citit complet și că ați înțeles instrucțiunile din acest document înainte de a instala sau utiliza produsul. Păstrați ambalajul și acest document pentru a le consulta ulterior.
• Folositi produsul exclusiv conform descrierii din acest document.
• Nu folositi produsul dacă o piesă este deteriorată sau defectă. Înlocuiti imediat produsul deteriorat sau defect.
• Nu lăsați produsul să cadă și evitați ciocnirile elastice.
• Service-ul asupra acestui produs poate fi realizat doar de câtre un tehnician calificat pentru întreținere, pentru a reduce riscul de electrocutare.
• Nu expuneti produsul la apă sau umezeală.
• Nu aruncați acest produs împreună cu alte deșeuri menajere.
• Nu există piese care pot fi reparate. Nu deschideti carcasa.
• Nu lăsați produsul la îndemâna copiilor, a persoanelor cu dizabilități sau a animalelor.
• Verificați periodic produsul pentru a constata dacă prezintă semne de avariere. Dacă sunt avariate, nu mai folosiți produsul și returnați-l furnizorului.
• Nu apropiati produsul de surse de căldură. Nu așezați produsul pe suprafețe fierbinți sau în apropierea focului deschis.
• Nu aplicati solicitări mecanice asupra produsului.
• Nu expuneti produsul la un nivel ridicat de vibrati.

Instrucțiuni de utilizare

Pentru recepție optimă, vă rugăm să verificați următoarele condiții:

• Tineți antena departe de sursele de interferență: tineți antena departe de dispositivele care consumă multă energie, cum ar fi aparat de aer condiționat, ascensor, uscător de păr și cuptor cu microunde.
• Asezați antena lângă ferestre dacă o utilizați la interior.
• Instalați antena cât mai sus posibil: În recepția digitală terestră, interceptările dintre antenă și turnul de transmisie vor cauza temporar pierderea semnalului. Vă rugăm să instalați antena cât mai sus posibil, pentru a reduce interceptările.

Instalarea 1: alimentată de decodorul DTV

Vă rugăm să rețineți că în acest tip de instalare, trebuie să vă asigurați că decodorul dvs. poate accepta alimentarea cu cablu coaxial de 5V DC prin intermediul conectorului IEC sau F către antenă.

1. Scoateți unitatea principală a antenei și accesoriiile din cutie.
2. Conectați cablul coaxial cu antena și decodorul DTV.
3. Conectați decodorul DTV la televizor. Asigurați-vă că funcția de alimentare a cablului coaxial a STB-ului dvs. este activată. (Vă rugăm să verificați în manualul de utilizare al STB-ului dvs. funcția de alimentare a cablului coaxial).
4. Reglați antena (rotiți corpul antenei în direcții diferite sau puneți-o pe verticală sau orizontală) în poziția optimă pentru recepționarea semnalului TV digital. (Se recomandă plasarea antenei în apropierea ferestre i pe unde intră semnalul TV digital).
5. Dispuneți cablul coaxial în așa fel încât să rămână întins, curat și în siguranță.

Instalarea 2: alimentare prin adaptorul AC/DC

1. Scoateți unitatea principală a antenei și accesoriiile din cutie.

2. Conectați cablul coaxial cu antena și decodorul DTV sau televizorul.

3. Conectați decodorul DTV la televizor.

4. Conectați mufa de ieșire DC a adaptorului de alimentare la conectorul de intrare DC al antenei, apoi conectați adaptorul de alimentare AC/DC la priza de alimentare AC.

5. Reglați antena în poziția optimă pentru recepționarea semnalului TV digital. (Se recomandă plasarea antenei în apropierea ferestre i pe unde intră semnalul TV digital).

6. Dispuneți cablul coaxial în așa fel încât să rămână întins, curat și în siguranță.

După finalizarea instalării, puteți utiliza decodorul pentru a verifica puterea și calitatea semnalului. Dacă nu reușiți să obțineți o imagine stabilă, vă rugăm să mutați antena într-o poziție de recepție mai bună. Când găsiți poziția optimă, vă rugăm să o fixați.

Această antenă poate servi pentru recepție verticală sau orizontală, așa cum se arată în imagine B.

Eliminare

Acest simbol indică faptul că produsul nu trebuie eliminat cu alte deșeuri menajere, în întreaga UE. Pentru prevenirea posibilelor daune asupra mediului sau sănătății umane prin eliminarea necontrolată a deșeurilor, aveți responsabilitatea de a-l recicla, în scopul promovării reutilizării sustenabile a materiilor prime. Pentru returnarea produsului dumneavoastră uzat, puteți folosi sistemele obișnuite de returnare și colectare sau puteți contacta magazinul în care a fost achiziționat produsul. În cadrul acestui magazin se poate recicla produsul într-un mod responsabil față de mediu.

Declaratie de conformitate

Noi, Nedis B.V., declarăm, în calitate de producător, că produsul ANIR1504BK700 de la marca noastră Nedis®, fabricat în China, a fost testat în conformitate cu toate standardele CE și reglementările relevante și că toate testele au fost trecute cu succes. Aceasta include, dar nu se limitează la directiva RED 2014/53/UE.

Declarația de conformitate completă (și fișa tehnică de securitate, dacă este cazul) pot fi găsite și descărcate prin intermediul:

nedis.ro/ANIR1504BK700#support
