ANIR1503BK - Antena TV NEDIS - Manual de utilizare gratuit

Tip produs	Antenă TV interioară
Marcă	Nedis
Model	ANIR1503BK
Alimentare	5 V CC prin adaptor de rețea (200 mA) sau decodor TVN (40 mA)
Gama de frecvențe FM	87,5 - 108,5 MHz
Gama de frecvențe VHF	87,5 - 230 MHz
Gama de frecvențe UHF	470 - 790 MHz
Câștig	28 dB
Nivel de ieșire	100 dBμV
Impedanță de ieșire	75 Ohmi
Factor de zgomot	≤ 3 dB
Compatibilitate	TV HD (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) și radio DAB/FM
Design	Tehnologie circuit SMD, compactă, ecranată
Amplificator	Integrat, câștig ridicat, zgomot redus
Utilizare prevăzută	Recepție emisiuni TV digitală terestră, doar pentru uz interior
Conținutul cutiei	Unitate principală, cablu coaxial, adaptor de rețea
Alimentare alternativă	Prin decodor TVN sau adaptor de rețea separat
Instrucțiuni de siguranță	Nu expuneți la apă, nu deschideți, reparații de către un tehnician calificat, țineți departe de copii
Întreținere și curățare	Curățați cu o cârpă uscată, deconectați înainte de curățare
Gestionarea deșeurilor	Reciclare conform reglementărilor locale
Declarație de conformitate	Conformă cu Directiva RED 2014/53/UE

Întrebări frecvente - ANIR1503BK NEDIS

Cum se instalează antena Nedis ANIR1503BK?

Conectați cablul coaxial la antenă și la decodorul TVN sau la televizor. Dacă este nevoie de alimentare, conectați adaptorul de rețea la antenă, apoi la o priză murală. Porniți televizorul, selectați un canal, apoi reglați poziția antenei pentru o recepție mai bună.

Ce alimentare să folosesc pentru antenă?

Antena poate fi alimentată fie printr-un adaptor de rețea (5 V CC, 200 mA) furnizat, fie direct de decodorul TVN prin cablul coaxial (5 V CC, 40 mA).

Ce frecvențe acoperă antena?

Acoperă benzile FM (87,5 - 108,5 MHz), VHF (87,5 - 230 MHz) și UHF (470 - 790 MHz).

Antena este compatibilă cu DVB-T și DAB+?

Da, este compatibilă cu standardele TV digitală (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) și radio DAB/FM.

Cum se îmbunătățește recepția semnalului?

Așezați antena lângă o fereastră, îndepărtați-o de sursele de interferență (aer condiționat, cuptor cu microunde etc.) și instalați-o cât mai sus posibil pentru a reduce obstacolele.

Pot folosi această antenă în exterior?

Nu, antena este destinată doar pentru uz interior. Nu o expuneți la apă sau umiditate.

Ce trebuie să fac dacă antena nu funcționează?

Verificați dacă toate conexiunile sunt corecte. Asigurați-vă că alimentarea este conectată (adaptor sau decodor TVN). Încercați să mutați antena. Dacă problema persistă, contactați un tehnician calificat – nu deschideți carcasa.

Cum se curăță antena?

Deconectați antena înainte de curățare. Folosiți o cârpă uscată și moale. Nu utilizați apă sau produse de uz casnic.

Antena este ecranată împotriva interferențelor?

Da, are un design ecranat pentru a minimiza interferențele electromagnetice.

Unde găsesc declarația de conformitate?

Declarația de conformitate completă poate fi descărcată de pe site-ul nedis.fr/ANIR1503BK#support.

MANUAL DE UTILIZARE ANIR1503BK NEDIS

Ghid rapid de inițiere

49

Ghid rapid de inițiere

Antenă TV de interior

ANIR1503BK

Utilizare preconizată

Acest produs este o antenă, care poate fi utilizată cu un televizor sau un decodor TV care acceptă alimentare prin cablu coaxial.

Aceasta este o antenă proiectată special pentru recepționarea difuzării TV terestre digitale.

Produsul este destinat exclusiv pentru utilizare în interior.

Date tehnice

Produs Antenă TV de interior
Numărul articolului ANIR1503BK
Energie electrică de intrare	Adaptor AC/DC: 5.0 VDC; 200 mADecodor DTV: 5.0 VDC; 40 mA
Interval de frecvențe FM: 87,5 - 108,5 MHzVHF: 87.5 - 230 MHzUHF: 470 - 790 MHz

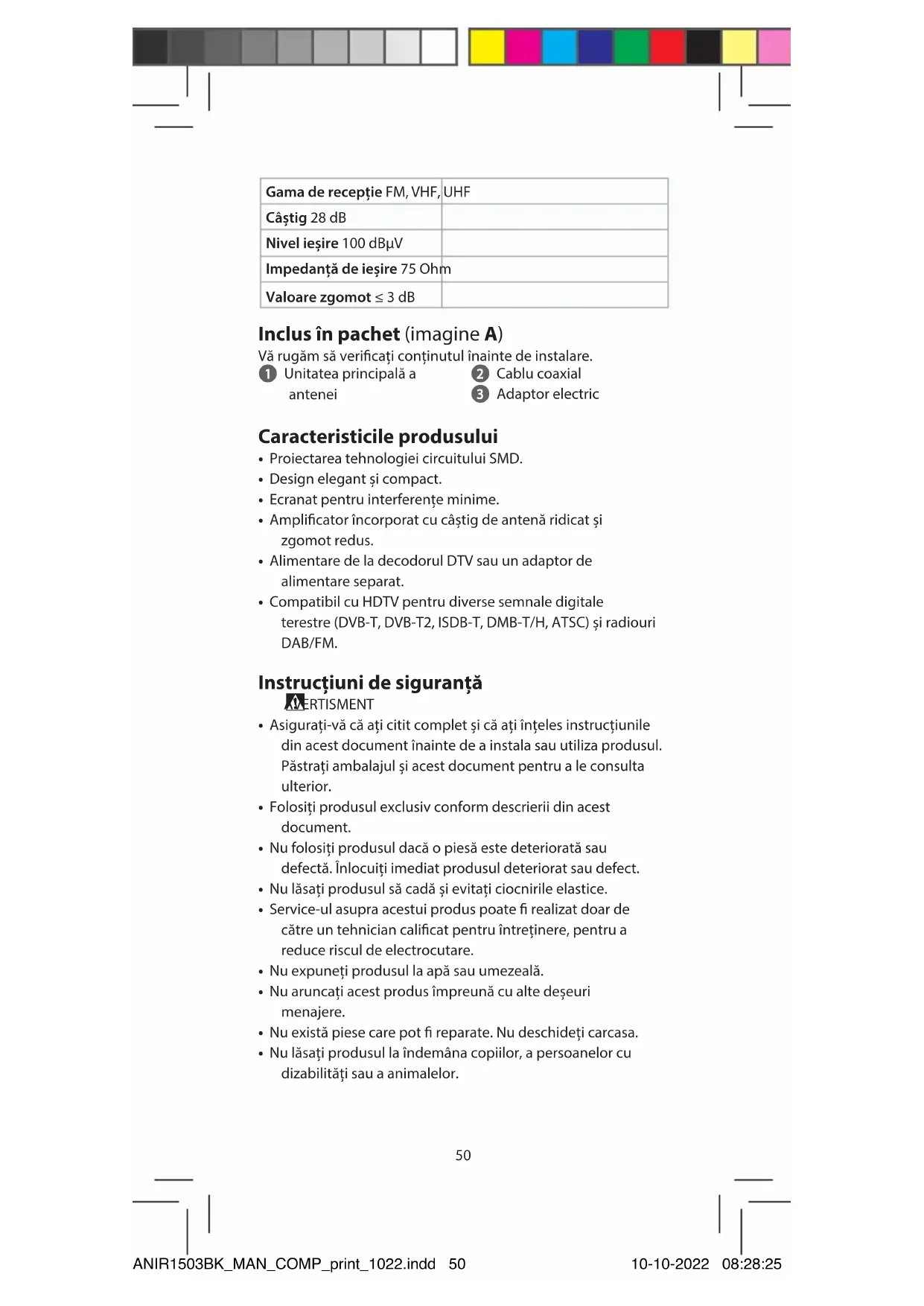

Gama de recepție FM, VHF, UHF
Căștig 28 dB
Nivel ieșire 100 dBμV
Impedanță de ieșire 75 Ohm
Valoare zgomot ≤ 3 dB

Inclus în pachet (imagine A)

Vă rugăm să verificați conținutul înainte de instalare.

1 Unitatea principală a antenei

Caracteristicile produsului

• Proiectarea technologiei circuitului SMD.
• Design elegant și compact.
• Ecranat pentru interferente minime.
• Amplificator încorporat cu câștig de antenă ridicat și zgomot redus.
• Alimentare de la decodorul DTV sau un adaptor de alimentare separat.
• Compatibil cu HDTV pentru diverse semnale digitale terestre (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) și radiouri DAB/FM.

Instrucțiuni de siguranță

AERTISMENT

• Asigurați-vă că ați citit complet și că ați înțeles instrucțiunile din acest document înainte de a instala sau utiliza produsul. Păstrați ambalajul și acest document pentru a le consulta ulterior.
• Folositi produsul exclusiv conform descrierii din acest document.
• Nu folosiți produsul dacă o piesă este deteriorată sau defectă. Înlocuiti imediat produsul deteriorat sau defect.
• Nu lăsați produsul să cadă și evitați ciocnirile elastice.
• Service-ul asupra acestui produs poate fi realizat doar de câtre un tehnician calificat pentru întreținere, pentru a reduce riscul de electrocutare.
• Nu expuneti produsul la apă sau umezeală.
• Nu aruncați acest produs împreună cu alte deșeuri menajere.
• Nu există piese care pot fi reparate. Nu deschideți carcasa.

• Nu lăsați produsul la îndemâna copiilor, a persoanelor cu dizabilități sau a animalelor.

• Verificați periodic produsul pentru a constata dacă prezintă semne de avariere. Dacă sunt avariate, nu mai folosiți produsul și returnați-l furnizorului.

• Nu apropiati produsul de surse de căldură. Nu așezați produsul pe suprafețe fierbinți sau în apropierea focului deschis.
• Nu aplicați solicitări mecanice asupra produsului.
• Nu expuneti produsul la un nivel ridicat de vibrații.

Instrucțiuni de utilizare

Pentru recepție optimă, vă rugăm să verificați următoarele condiții:

• Tineți antena departe de sursele de interferență: tineți antena departe de dispozitivele care consumă multă energie, cum ar fi aparat de aer condiționat, ascensor, uscător de păr și cuptor cu microunde.
• Asezați antena lângă ferestre dacă o utilizați la interior.
• Instalați antena cât mai sus posibil: în recepția digitală terestră, interceptările dintre antenă și turnul de transmisie vor cauza temporar pierderea semnalului. Vă rugăm să instalați antena cât mai sus posibil, pentru a reduce interceptările.

Instalare: alimentare cu adaptor AC/DC (imagine B)

1. Conectați cablul coaxial cu antena și decodorul DTV sau televizorul.
2. Conectați mufa de ieșire DC a adaptorului de alimentare la conectorul de intrare DC al antenei, apoi conectați adaptorul de alimentare AC/DC la priza de alimentare AC.
3. După efectuarea corectă a tuturor conexiunilor, porniți televizorul și selectați un program TV, apoi reglați poziția antenei până când obțineți recepția optimă a semnalului.

Eliminare

Acest simbol indică faptul că produsul nu trebuie eliminat cu alte deșeuri menajere, în întreaga UE. Pentru prevenirea posibilelor daune asupra mediului sau sănătății umane prin eliminarea necontrolată a deșeurilor, aveți responsabilitatea de a-l recicla, în scopul promovării reutilizării sustenabile a materiilor prime. Pentru returnarea produsului dumneavoastră uzat, puteți folosi sistemele obișnuite de returnare și colectare sau puteți contacta magazinul în care a fost achiziționat produsul. În cadrul acestui magazin se poate recicla produsul într-un mod responsabil față de mediu.

Declaratie de conformitate

Noi, Nedis B.V., declarăm, în calitate de producător, că produsul ANIR1503BK de la marca noastră Nedis®, fabricat în China, a fost testat în conformitate cu toate standardele CE și reglementările relevante și că toate testele au fost trecute cu succes. Aceasta include, dar nu se limitează la directiva RED 2014/53/UE.

Declarația de conformitate completă (și fișa tehnică de securitate, dacă este cazul) pot fi găsite și descărcate prin intermediul:

nedis.ro/ANIR1503BK#support
