ANIR1503BK - TV anténa NEDIS - Bezplatný návod k obsluze

Typ produktu	Vnitřní TV anténa
Značka	Nedis
Model	ANIR1503BK
Napájení	5 V DC přes síťový adaptér (200 mA) nebo TVN set-top box (40 mA)
FM frekvenční rozsah	87,5 - 108,5 MHz
VHF frekvenční rozsah	87,5 - 230 MHz
UHF frekvenční rozsah	470 - 790 MHz
Zisk	28 dB
Výstupní úroveň	100 dBμV
Výstupní impedance	75 Ohmů
Šumový faktor	≤ 3 dB
Kompatibilita	HD TV (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) a DAB/FM rádia
Konstrukce	SMD technologie, kompaktní, stíněná
Zesilovač	Integrovaný, vysoký zisk, nízký šum
Určení	Příjem digitálního pozemního TV vysílání, pouze pro vnitřní použití
Obsah balení	Hlavní jednotka, koaxiální kabel, síťový adaptér
Alternativní napájení	Přes TVN set-top box nebo samostatný síťový adaptér
Bezpečnostní pokyny	Nevystavujte vodě, neotvírejte, opravy svěřte kvalifikovanému technikovi, uchovávejte mimo dosah dětí
Údržba a čištění	Čistěte suchým hadříkem, před čištěním odpojte
Likvidace	Recyklujte v souladu s místními předpisy
Prohlášení o shodě	Vyhovuje směrnici RED 2014/53/EU

Často kladené otázky - ANIR1503BK NEDIS

Jak nainstalovat anténu Nedis ANIR1503BK ?

Připojte koaxiální kabel k anténě a k set-top boxu TVN nebo k televizoru. Pokud je potřeba napájení, zapojte síťový adaptér do antény a poté do zásuvky. Zapněte televizor, vyberte kanál a upravte polohu antény pro lepší příjem.

Jaké napájení použít pro anténu ?

Anténu lze napájet buď pomocí síťového adaptéru (5 V DC, 200 mA) dodávaného s výrobkem, nebo přímo přes TVN set-top box prostřednictvím koaxiálního kabelu (5 V DC, 40 mA).

Jaké frekvence anténa pokrývá ?

Pokrývá pásma FM (87,5 - 108,5 MHz), VHF (87,5 - 230 MHz) a UHF (470 - 790 MHz).

Je anténa kompatibilní s DVB-T a DAB+ ?

Ano, je kompatibilní s digitálními TV normami (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) a DAB/FM rádii.

Jak zlepšit příjem signálu ?

Umístěte anténu blízko okna, dále od zdrojů rušení (klimatizace, mikrovlnná trouba atd.) a nainstalujte ji co nejvýše, aby se minimalizovaly překážky.

Mohu tuto anténu používat venku ?

Ne, anténa je určena pouze pro vnitřní použití. Nevystavujte ji vodě ani vlhkosti.

Co dělat, když anténa nefunguje ?

Zkontrolujte, zda jsou všechna připojení správná. Ujistěte se, že je napájení zapojeno (adaptér nebo TVN set-top box). Zkuste anténu přemístit. Pokud problém přetrvává, kontaktujte kvalifikovaného technika - neotvírejte kryt.

Jak čistit anténu ?

Před čištěním anténu odpojte. Použijte suchý a jemný hadřík. Nepoužívejte vodu ani čisticí prostředky.

Je anténa stíněná proti rušení ?

Ano, má stíněnou konstrukci pro minimalizaci elektromagnetického rušení.

Kde najdu prohlášení o shodě ?

Úplné prohlášení o shodě lze stáhnout na webu nedis.fr/ANIR1503BK#support.

NÁVOD K OBSLUZE ANIR1503BK NEDIS

Tento výrobek je anténa, kterou lze použít s televizorem nebo set-top-boxem, který podporuje napájení koaxiálním kabelem. Tato anténa je navržena speciálně pro příjem digitálního pozemního televizního vysílání. Tento výrobek je určen výhradně k použití ve vnitřních prostorách.

Technické údaje

Produkt Vnitřní TV anténa
Číslo položky ANIR1503BK

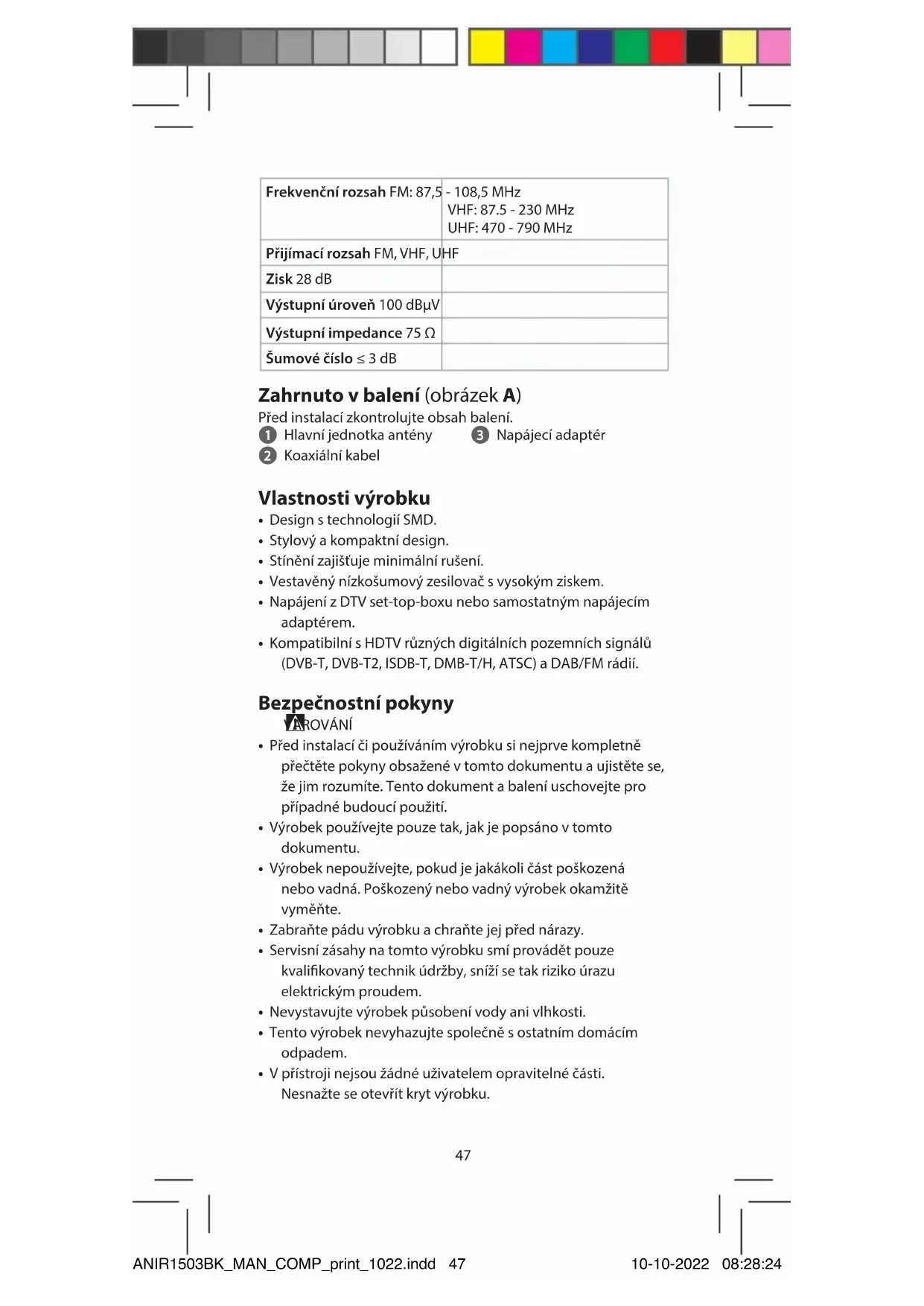

Příkon Adaptér střídavého/Frekvenční rozsah FM: 87,5	stejnosměrného proudu:5.0 VDC; 200 mADVB set-top-box: 5.0 VDC; 40 mA- 108,5 MHzVHF: 87.5 - 230 MHzUHF: 470 - 790 MHz
Přijímací rozsah FM, VHF, UHF
Zisk 28 dB
Výstupní úroveň 100 dBμV
Výstupní impedance 75 Ω
Šumové číslo ≤ 3 dB

Zahrnuto v balení (obrázek A)

Před instalací zkontrolujte obsah balení.

1 Hlavní jednotka antény

3 Napájecí adaptér

2 Koaxiální kabel

Vlastnosti výrobku

• Design s technologií SMD.
• Stylový a kompaktní design.
• Stínění zajišťuje minimální rušení.
• Vestavěný nízkošumový zesilovač s vysokým ziskem.
• Napájení z DTV set-top-boxu nebo samostatným napájecím adaptérem.
• Kompatibilní s HDTV různých digitálních pozemních signálů (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) a DAB/FM rádií.

Bezpečnostní pokyny

AROVÁNÍ

• Před instalací či používáním výrobku si nejprve kompletně přečtěte pokyny obsažené v tomto dokumentu a ujistěte se, že jim rozumíte. Tento dokument a balení uschovejte pro případné budoucí použití.
• Výrobek používejte pouze tak, jak je popsáno v tomto dokumentu.
• Výrobek nepoužívejte, pokud je jakákoli část poškozená nebo vadná. Poškozený nebo vadný výrobek okamžitě vyměňte.
• Zabraňte pádu výrobku a chraňte jej před nárazy.
• Servisní zásahy na tomto výrobku smí provádět pouze kvalifikovaný technik údržby, sníží se tak riziko úrazu elektrickým proudem.
• Nevystavujte výrobek působení vody ani vlhkosti.
• Tento výrobek nevyhazujte společně s ostatním domácím odpadem.

• V přístroji nejsou žádné uživatelem opravitelné části. Nesnažte se otevřít kryt výrobku.

• Výrobek udržujte mimo dosah dětí, nemohoucích osob a zvířat.

• Pravidelně výrobek kontrolujte a hledejte známky opotřebení. Pokud je výrobek poškozený, nepoužívejte jej a vraťte jej dodavateli.
• Výrobek uchovávejte mimo zdroje tepla. Neumistujte výrobek na horké povrchy nebo do blízkosti otevřeného ohně.
  • Výrobek nevystavujte mechanickému namáhání.
• Nevystavujte výrobek vysoké úrovní vibrací.

Pokyny k obsluze

Pro nejlepší příjem zajistěte splnění následujících podmínek:

• Anténa by měla být co nejdále od různých zdrojů rušení: udržujte anténu v dostatečné vzdálenosti od zařízení s velkou spotřebou energie, jako jsou klimatizace, výtah, vysoušeč vlasů a mikrovlnné trouby.
• Pokud anténu používáte ve vnitřních prostorách, umístěte ji do blízkosti oken.
• Nainstalujte anténu co nejvýše je to možné: Při příjmu digitálního pozemního vysílání bude rušení mezi anténou a vysílací věží způsobovat dočasné ztráty signálu.
  Nainstalujte anténu co nejvýše je to možné, vyhnete se tak rušení.

Instalace: napájení pomocí adaptéru střídavého/stejnosměrného proudu (obrázek B)

1. Připojte koaxiální kabel k anténě a set-top-boxu DTV nebo televizoru.

2. Připojte výstupní konektor jack napájecího adaptéru stejnosměrného proudu do vstupního konektoru stejnosměrného proudu antény a poté zapojte napájecí adaptér střídavého/stejnosměrného proudu do zásuvky se střídavým proudem.

3. Jakmile provedete všechna zapojení, zapněte televizor a zvolte televizní program, pak nastavte anténu do polohy, kde bude mít nejlepší příjem signálu.

Likvidace

Tento symbol vyjadřuje zákaz likvidace společně s jinými odpady z domácnosti v celé EU. V zájmu předcházení riziku poškození životního prostředí či lidského zdraví v důsledku nekontrolované likvidace odpadu jste odpovědní za odevzdání zařízení k recyklaci. Pomůžete tak zvýšit udržitelnost opakovaným využíváním surovin. Chcete-li použitý výrobek vrátit, využijte systém zpětného odběru či sběrný systém, případně kontaktujte prodejce, u kterého jste výrobek zakoupili. Ti mohou výrobek recyklovat v zájmu ochrany životního prostředí.

Prohlášení o shodě

Společnost Nedis B.V. coby výrobce prohlašuje, že výrobek ANIR1503BK značky Nedis®, vyrobený v Číně, byl přezkoušen v souladu se všemi relevantními normami a nařízeními EK a že všemi zkouškami úspěšně prošel. Patří sem mimo jiné také nařízení RED 2014/53/EU.

Kompletní prohlášení o shodě (a případně bezpečnostní list) můžete najít a stáhnout na adrese: nedis.cz/ANIR1503BK#support
