ANIR1503BK - TV-antenn NEDIS - Gratis bruksanvisning och manual

Produkttyp	Inomhus TV-antenn
Varumärke	Nedis
Modell	ANIR1503BK
Strömförsörjning	5 V DC via nätadapter (200 mA) eller TVN-dekoder (40 mA)
FM-frekvensområde	87,5 - 108,5 MHz
VHF-frekvensområde	87,5 - 230 MHz
UHF-frekvensområde	470 - 790 MHz
Förstärkning	28 dB
Utgångsnivå	100 dBμV
Utgångsimpedans	75 Ohm
Brusfaktor	≤ 3 dB
Kompatibilitet	HD-TV (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) och DAB/FM-radio
Design	SMD-kretsteknik, kompakt, skärmad
Förstärkare	Inbyggd, hög förstärkning, lågt brus
Avsedd användning	Mottagning av digital marksänd TV, endast inomhusbruk
Förpackningens innehåll	Huvudenhet, koaxialkabel, nätadapter
Alternativ strömförsörjning	Via TVN-dekoder eller separat nätadapter
Säkerhetsanvisningar	Utsätt inte för vatten, öppna inte, reparation av kvalificerad tekniker, håll utom räckhåll för barn
Underhåll och rengöring	Rengör med torr trasa, koppla ur före rengöring
Avfallshantering	Återvinning enligt lokala föreskrifter
Försäkran om överensstämmelse	Överensstämmer med direktiv RED 2014/53/EU

Vanliga frågor - ANIR1503BK NEDIS

Hur installerar jag Nedis ANIR1503BK-antennen?

Anslut koaxialkabeln till antennen och till TVN-dekodern eller TV:n. Om strömförsörjning behövs, anslut nätadaptern till antennen och sedan till ett vägguttag. Slå på TV:n, välj en kanal och justera antennens position för bästa mottagning.

Vilken strömförsörjning ska jag använda för antennen?

Antennen kan strömförsörjas antingen via medföljande nätadapter (5 V DC, 200 mA) eller direkt via TVN-dekodern via koaxialkabeln (5 V DC, 40 mA).

Vilka frekvenser täcker antennen?

Den täcker banden FM (87,5 - 108,5 MHz), VHF (87,5 - 230 MHz) och UHF (470 - 790 MHz).

Är antennen kompatibel med marknät och DAB+?

Ja, den är kompatibel med digitala TV-standarder (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) och DAB/FM-radio.

Hur förbättrar jag signalmottagningen?

Placera antennen nära ett fönster, håll den borta från störningskällor (luftkonditionering, mikrovågsugn, etc.) och installera den så högt som möjligt för att minska hinder.

Kan jag använda denna antenn utomhus?

Nej, antennen är avsedd endast för inomhusbruk. Utsätt den inte för vatten eller fukt.

Vad gör jag om antennen inte fungerar?

Kontrollera att alla anslutningar är korrekta. Se till att strömförsörjningen är ansluten (adapter eller TVN-dekoder). Försök flytta antennen. Om problemet kvarstår, kontakta en kvalificerad tekniker – öppna inte höljet.

Hur rengör jag antennen?

Koppla ur antennen före rengöring. Använd en torr, mjuk trasa. Använd inte vatten eller hushållsprodukter.

Är antennen skärmad mot störningar?

Ja, den har en skärmad design för att minimera elektromagnetiska störningar.

Var hittar jag försäkran om överensstämmelse?

Fullständig försäkran om överensstämmelse kan laddas ner på webbplatsen nedis.se/ANIR1503BK#support.

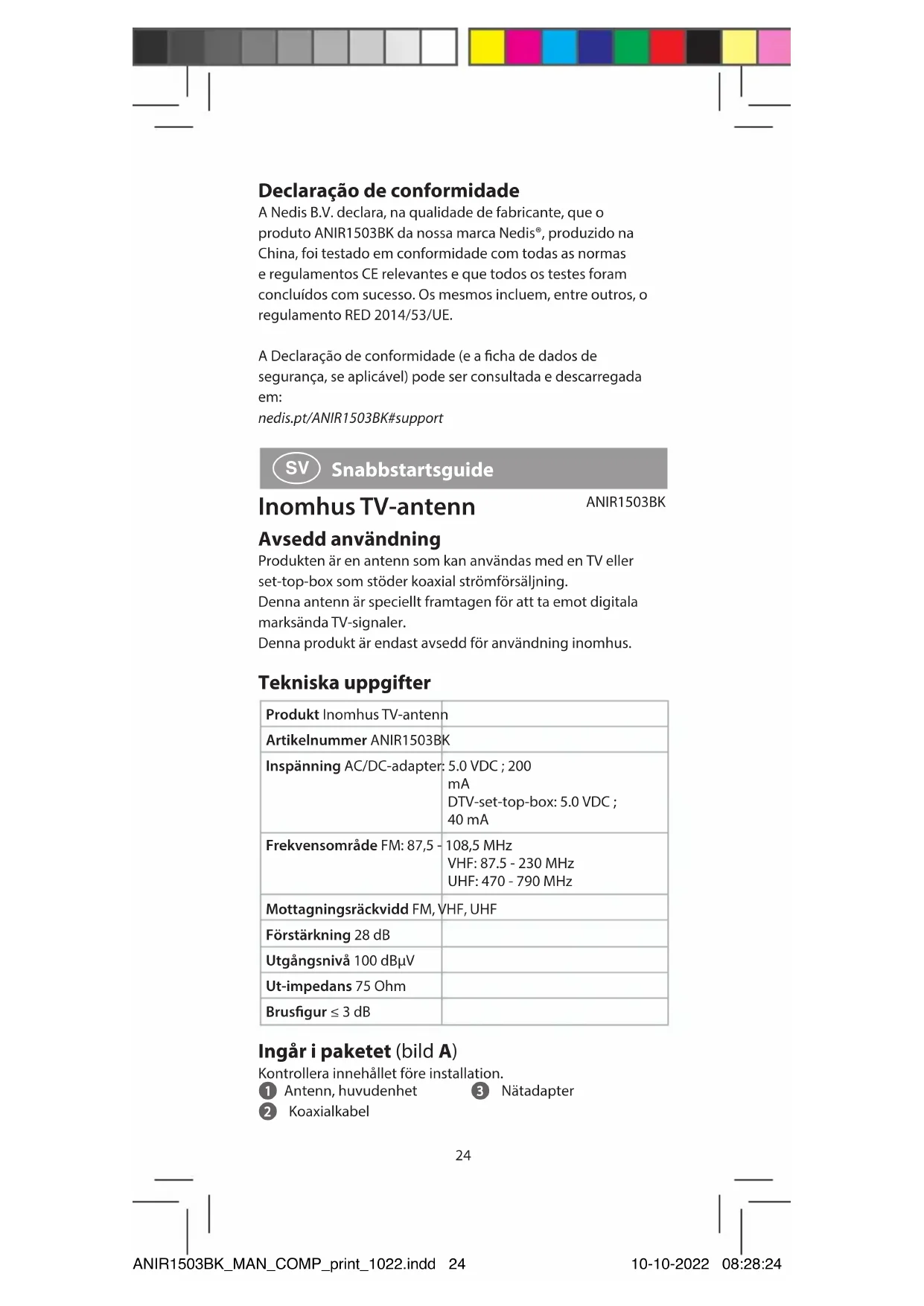

BRUKSANVISNING ANIR1503BK NEDIS

Produkten är en antenn som kan användas med en TV eller set-top-box som stöder koaxial strömförsäljning.

Denna antenn är speciellt framtagen för att ta emot digitala marksända TV-signaler.

Denna produkt är endast avsedd för användning inomhus.

Tekniska uppgifter

Produkt Inomhus TV-antenn
Artikelnummer ANIR1503BK
Inspänning AC/DC-adapter: 5.0 VDC ; 200 mADTV-set-top-box: 5.0 VDC ;40 mA
Frekvensområde FM: 87,5 -	108,5 MHzVHF: 87.5 - 230 MHzUHF: 470 - 790 MHz
Mottagningsräckvidd FM, VHF, UHF
Förstärkning 28 dB
Utgångsnivå 100 dBμV
Ut-impedans 75 Ohm
Brusfigur ≤ 3 dB

Ingår i paketet (bild A)

Kontrollera innehållet före installation.

1 Antenn, huvudenhet

3 Nätadapter

2 Koaxialkabel

Produktfunktioner

• Design med SMD-kretsteknik.
• Elegant och kompakt design.
• Skyddad för att minimera störningar.
• Inbyggd förstärkare för hög förstärkning och låg signalstörning.
• Strömförsörjning genom DTV-set-top-box eller separat strömadapter.
• Kompatibel med HDTV som sänds med olika marksända TV-signaler (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) och DAB/FM-radio.

• Säkerställ att du har läst och förstått alla instruktioner i detta dokument innan du installerar och använder produkten. Behåll förpackningen och detta dokument som framtida referens.
• Använd produkten endast enligt anvisningarna i detta dokument.
• Använd inte produkten om en del är skadad eller defekt. Byt omedelbart ut en skadad eller defekt produkt.
• Tappa inte produkten och skydda den mot slag.
• Denna produkt får, för att minska risken för elchock, endast servas av en kvalificerad underhållstekniker.
• Exponera inte produkten till vatten eller fukt.
• Bortskaffa inte produkten med annat hushållsavfall.
• Det finns inga användarreparabla delar. Öppna inte höljet.
• Förvara produkten utom räckhåll för barn, svaga personer och djur.
• Kontrollera produkten regelbundet med avseende på skada. Om den är skadad, använd inte produkten och returnera den till leverantören.
• Håll produkten på avständ från värmekällor. Placera inte produkten på heta ytor eller nära öppna lågor.
• Utsätt inte produkten för mekanisk påfrestning.
• Utsätt inte produkten för höga vibrationsnivåer.

Bruksanvisningar

För att få bästa mottagning ska följande förhållanden kontrolleras:

- Håll antennen borta från störningskällor: håll den på avständ från produkter som använder stora mängder ström, såsom luftkonditioneringsenheter, hissar, härtorkar och mikrovågsugnar.

• Placera antennen när fönster när antennen används i en inomhusmiljö.
• Montera antennen så högt upp som möjligt: Vid mottagning av marksända signaler kan uppfångande element mellan antennen och sändningstornet leda till att signalen tillfälligt tappas. Montera antennen så högt upp som möjligt för att minska störningar från uppfångande element.

Installation: ström från en AC/DC-adapter (bild B)

1. Anslut koaxialkabeln till antennen och DTV-set-top-box eller TV-apparaten.
2. Anslut DC-inmatningskontakten på antennen till uttaget för DC-strömadaptern och anslut sedan AC/DC-strömadaptern till ett AC-strömuttag.
3. När alla anslutningar utförts på ett korrekt sätt, sätt då på din TV-apparat. Välj ett program och justera sedan antennen tills du hittar läget med den bästa mottagningen.

Bortskaffning

Denna symbol anger att denna produkt inte får kastas tillsammans med hushållssopor inom EG. För att förhindra möjlig skada på miljön eller människors hälsa vid icke kontrollerad bortskaffning av avfall bär du ansvar för att återvinna den så att den kan befrämja hållbar återvinning av råmaterial. För att returnera din uttjänta produkt kan du använda det normala returnerings- och insamlingssystemen eller kontakta butiken där produkten inköpets. De kan återvinna denna produkt för miljön.

Försäkran om överensstämmelse

Vi, Nedis B.V., försäkrar som tillverkare att produkten ANIR1503BK från vårt varumärke Nedis ^® , tillverkad i Kina, har testats i enlighet med alla relevanta CE-standarder och föreskrifter och att alla tester genomförts med godkänt resultat. Detta inkluderar, men är inte begränsat till, radioutrustningsdirektivet 2014/53/EU.

Den fullständiga försäkran om överensstämmelse (och säkerhetsdatabladet, om tillämpligt) kan läsas och laddas ned från:

nedis.se/ANIR1503BK#support
