BRUKSANVISNING ANIR2512GY700 NEDIS

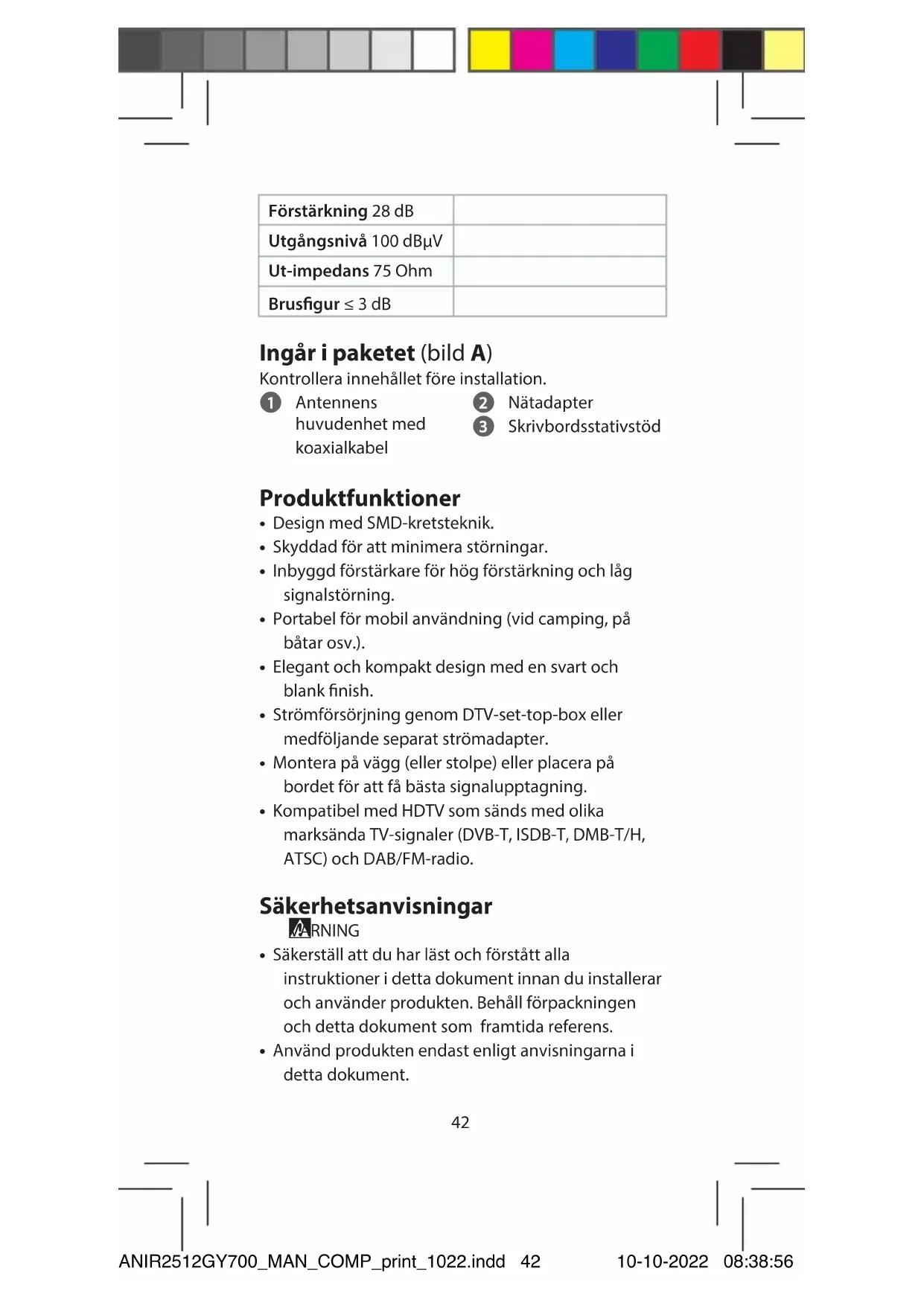

Snabbstartsguide Inomhus TV-antenn ANIR2512GY700 Avsedd användning Produkten är en antenn som kan användas med en TV eller set-top-box som stöder koaxial strömförsäljning. Denna antenn är speciellt framtagen för att ta emot digitala marksända TV-signaler. Denna produkt är endast avsedd för användning inomhus. Tekniska uppgifter Produkt Inomhus TV-antenn Artikelnummer ANIR2512GY700 Inspänning AC/DC-adapter: 12 VDC ; 200 mA DTV-set-top-box: 5.0 VDC ; 40 mA Frekvensområde VHF: 87.5 - 230 MHz UHF: 470 - 694 MHz Inkopplingsplint IEC-kontakt ANIR2512GY700_MAN_COMP_print_1022.indd 41ANIR2512GY700_MAN_COMP_print_1022.indd 41 10-10-2022 08:38:5610-10-2022 08:38:5642 Förstärkning 28 dB Utgångsnivå 100 dBµV Ut-impedans 75 Ohm Brusgur ≤ 3 dB Ingår i paketet (bild A) Kontrollera innehållet före installation. 1 Antennens huvudenhet med koaxialkabel 2 Nätadapter 3 Skrivbordsstativstöd Produktfunktioner

• Design med SMD-kretsteknik.

• Skyddad för att minimera störningar.

• Inbyggd förstärkare för hög förstärkning och låg signalstörning.

• Portabel för mobil användning (vid camping, på båtar osv.).

• Elegant och kompakt design med en svart och blank nish.

• Strömförsörjning genom DTV-set-top-box eller medföljande separat strömadapter.

• Montera på vägg (eller stolpe) eller placera på bordet för att få bästa signalupptagning.

• Kompatibel med HDTV som sänds med olika marksända TV-signaler (DVB-T, ISDB-T, DMB-T/H, ATSC) och DAB/FM-radio. Säkerhetsanvisningar

• Säkerställ att du har läst och förstått alla instruktioner i detta dokument innan du installerar och använder produkten. Behåll förpackningen och detta dokument som framtida referens.

• Använd produkten endast enligt anvisningarna i detta dokument. ANIR2512GY700_MAN_COMP_print_1022.indd 42ANIR2512GY700_MAN_COMP_print_1022.indd 42 10-10-2022 08:38:5610-10-2022 08:38:5643

• Använd inte produkten om en del är skadad eller defekt. Byt omedelbart ut en skadad eller defekt produkt.

• Tappa inte produkten och skydda den mot slag.

• Denna produkt får, för att minska risken för elchock, endast servas av en kvalicerad underhållstekniker.

• Exponera inte produkten till vatten eller fukt.

• Bortskaa inte produkten med annat hushållsavfall.

• Det nns inga användarreparabla delar. Öppna inte höljet.

• Förvara produkten utom räckhåll för barn, svaga personer och djur.

• Kontrollera produkten regelbundet med avseende på skada. Om den är skadad, använd inte produkten och returnera den till leverantören.

• Håll produkten på avstånd från värmekällor. Placera inte produkten på heta ytor eller nära öppna lågor.

• Utsätt inte produkten för mekanisk påfrestning.

• Utsätt inte produkten för höga vibrationsnivåer. Bruksanvisningar För att få bästa mottagning ska följande förhållanden kontrolleras:

• Håll antennen borta från störningskällor: håll den på avstånd från produkter som använder stora mängder ström, såsom luftkonditioneringsenheter, hissar, hårtorkar och mikrovågsugnar.

• Placera antennen när fönster när antennen används i en inomhusmiljö.

• Montera antennen så högt upp som möjligt: Vid mottagning av marksända signaler kan uppfångande element mellan antennen och sändningstornet leda till att signalen tillfälligt tappas. Montera antennen så högt upp som ANIR2512GY700_MAN_COMP_print_1022.indd 43ANIR2512GY700_MAN_COMP_print_1022.indd 43 10-10-2022 08:38:5610-10-2022 08:38:5644 möjligt för att minska störningar från uppfångande element. Installation 1: ström från en DTV-set- top-box (bild B)

Observera att i denna installation måste du säkerställa att din set-top-box har stöd för strömtillförsel via en koaxial 5 V-DC-kabel via IEC- eller-F-anslutningen till antennen.

1. Ta ut antenns huvudenhet och tillbehör ur lådan.

2. Anslut koaxialkabeln till antennen och

att funktionen för strömtillförsel via koaxialkabel är påslagen på din STB. (Se bruksanvisningarna för din STB för mer information om strömtillförsel via koaxialkabel).

4. Justera antennen (vrid själva antennen i olika

riktningar eller försätt den i vertikalt eller horisontellt läge) för att hitta det bästa läget för att ta emot digitala TV-signaler. (Det rekommenderas att antennen placeras nära det fönster som den digitala TV-signalen kommer in igenom).

5. Dra koaxialbabeln så att den ligger på ett prydligt

och säkert sätt. Installation 2: ström från en AC/DC- adapter (bild C)

1. Ta ut antenns huvudenhet och tillbehör ur lådan.

2. Anslut koaxialkabeln till antennen och DTV-set-

uttaget för DC-strömadaptern och anslut sedan AC/DC-strömadaptern till ett AC-strömuttag.

5. Justera antennen (vrid själva antennen i olika

riktningar eller försätt den i vertikalt eller ANIR2512GY700_MAN_COMP_print_1022.indd 44ANIR2512GY700_MAN_COMP_print_1022.indd 44 10-10-2022 08:38:5610-10-2022 08:38:5645 horisontellt läge) för att hitta det bästa läget för att ta emot digitala TV-signaler. (Det rekommenderas att antennen placeras nära det fönster som den digitala TV-signalen kommer in igenom).

6. Dra koaxialbabeln så att den ligger på ett prydligt

När installationen är klar så kan du använda din set-top-box för att kontrollera signalstyrka och -kvalitet. Om du inte lyckas få en stabil bild, pröva att justera antennen för att hitta ett bättre mottagningsläge. När du hittat det bästa mottagningsläget bör antennen xeras.

Se följande exempel 3 för uppslag om hur antennen kan xeras. För in skrivbordsstativstödet för horisontell eller vertikal mottagning (bild D). Bortskaning Denna symbol anger att denna produkt inte får kastas tillsammans med hushållssopor inom EG. För att förhindra möjlig skada på miljön eller människors hälsa vid icke kontrollerad bortskaning av avfall bär du ansvar för att återvinna den så att den kan befrämja hållbar återvinning av råmaterial. För att returnera din uttjänta produkt kan du använda det normala returnerings- och insamlingssystemen eller kontakta butiken där produkten inköpets. De kan återvinna denna produkt för miljön. Försäkran om överensstämmelse Vi, Nedis B.V., försäkrar som tillverkare att produkten ANIR2512GY700 från vårt varumärke Nedis®, tillverkad i Kina, har testats i enlighet med alla relevanta CE-standarder och föreskrifter och att alla tester genomförts med godkänt resultat. Detta inkluderar, ANIR2512GY700_MAN_COMP_print_1022.indd 45ANIR2512GY700_MAN_COMP_print_1022.indd 45 10-10-2022 08:38:5610-10-2022 08:38:5646 men är inte begränsat till, radioutrustningsdirektivet 2014/53/EU. Den fullständiga försäkran om överensstämmelse (och säkerhetsdatabladet, om tillämpligt) kan läsas och laddas ned från: nedis.se/ANIR2512GY700#support
