ANIR2512GY700 - TV-Antenne NEDIS - Kostenlose Bedienungsanleitung

Produkttyp	Innen-TV-Antenne
Marke	Nedis
Modell	ANIR2512GY700
Frequenzbereich	VHF: 87,5 - 230 MHz, UHF: 470 - 694 MHz
Verstärkung	28 dB
Ausgangspegel	100 dBμV
Ausgangsimpedanz	75 Ohm
Rauschzahl	≤ 3 dB
Stromversorgung	Netzadapter AC/DC 12 VDC 200 mA oder über TVN-Decoder 5 VDC 40 mA
Anschluss	IEC (Koaxial)
Verwendungszweck	Nur für den Innenbereich
Hauptfunktionen	Integrierter Verstärker mit hoher Verstärkung und geringem Rauschen, Abschirmung gegen Störungen, SMD-Technologie
Befestigung	Wandmontage (auf Mast) oder Tischaufstellung mit mitgeliefertem Standfuß
Mitgeliefertes Zubehör	Haupteinheit mit Koaxialkabel, Netzadapter, Tischständer
Kompatibilität	DVB-T, ISDB-T, DMB-T/H, ATSC, DAB/FM, HD TV
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Nicht Wasser oder Feuchtigkeit aussetzen. Außerhalb der Reichweite von Kindern aufbewahren. Gehäuse nicht öffnen.
Ersatzteile und Reparaturfähigkeit	Keine vom Benutzer reparierbaren Teile. Im Schadensfall an den Lieferanten zurückgeben.
Allgemeine Informationen	Elegantes und kompaktes Design, glänzend schwarze Oberfläche. Tragbar für den mobilen Einsatz (Camping, Boot).

Häufig gestellte Fragen - ANIR2512GY700 NEDIS

Wie wird die Nedis ANIR2512GY700 Antenne mit Strom versorgt?

Die Antenne kann auf zwei Arten mit Strom versorgt werden: entweder über den mitgelieferten Netzadapter (12 VDC, 200 mA) durch Anschließen des DC-Steckers an die Antenne oder direkt über den TVN-Decoder, falls dieser die Stromversorgung über das Koaxialkabel unterstützt (5 VDC, 40 mA). Stellen Sie sicher, dass die Koaxialkabel-Stromversorgungsfunktion Ihres Decoders aktiviert ist.

Wie groß ist die Reichweite dieser Innenantenne?

Die Reichweite hängt von der Umgebung und der Entfernung zu den Sendetürmen ab. Mit einer Verstärkung von 28 dB ist sie für den Empfang in einem typischen Radius von 30 bis 50 km ausgelegt, abhängig von Hindernissen. Für besseren Empfang platzieren Sie die Antenne in der Nähe eines Fensters und in erhöhter Position.

Kann ich diese Antenne im Freien verwenden?

Nein, diese Antenne ist nur für den Innenbereich vorgesehen. Sie ist nicht für Witterungseinflüsse ausgelegt. Für den Außeneinsatz wählen Sie bitte ein geeignetes Modell.

Wie kann ich den Signalempfang verbessern?

Platzieren Sie die Antenne in der Nähe eines Fensters, in erhöhter Position und entfernt von Störquellen wie Klimaanlagen, Mikrowellen oder Aufzügen. Richten Sie die Antenne aus, indem Sie den Körper drehen oder sie vertikal/horizontal positionieren. Verwenden Sie die Wandhalterung für eine stabile Befestigung.

Ist diese Antenne mit allen Fernsehgeräten kompatibel?

Ja, sie ist mit jedem Fernseher oder Decoder kompatibel, der einen Koaxialanschluss (IEC-Stecker) besitzt. Sie unterstützt die Standards DVB-T, ISDB-T, DMB-T/H, ATSC und DAB/FM-Radio. Stellen Sie sicher, dass Ihr Fernseher über einen digitalen Tuner verfügt.

Was tun, wenn ich nach der Installation keine Sender empfange?

Überprüfen Sie zuerst, ob die Antenne korrekt mit Strom versorgt wird (Netzadapter angeschlossen oder Decoder aktiviert). Führen Sie dann einen Sendersuchlauf auf Ihrem Fernseher durch. Wenn nichts angezeigt wird, verschieben Sie die Antenne an verschiedene Orte (in der Nähe eines Fensters, erhöht) und wiederholen Sie die Suche. Halten Sie sie von elektronischen Geräten fern.

Benötigt die Antenne besondere Pflege?

Eine gelegentliche Reinigung mit einem weichen, trockenen Tuch ist ausreichend. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel. Setzen Sie die Antenne keiner feuchten oder staubigen Umgebung aus.

Kann ich die Antenne ohne Netzadapter an einem TVN-Decoder verwenden?

Ja, wenn Ihr Decoder die Stromversorgung über das Koaxialkabel mit 5 VDC unterstützt. Schließen Sie einfach das Koaxialkabel der Antenne an den Decoder an und aktivieren Sie die Koaxial-Stromversorgungsfunktion in den Einstellungen des Decoders. Beachten Sie das Handbuch Ihres Decoders.

Wie befestige ich die Antenne an der Wand?

Die Antenne kann mit der mitgelieferten Halterung an der Wand befestigt werden. Verwenden Sie die dafür vorgesehenen Befestigungslöcher auf der Rückseite der Antenne (Dübel und Schrauben nicht im Lieferumfang enthalten). Sie können sie auch mit dem mitgelieferten Tischständer auf einen Tisch stellen.

Was tun bei einer Fehlfunktion der Antenne?

Wenn die Antenne beschädigt ist oder nicht ordnungsgemäß funktioniert, öffnen Sie sie nicht (keine vom Benutzer reparierbaren Teile). Kontaktieren Sie den Kundendienst von Nedis oder bringen Sie sie zum Kaufgeschäft zurück, um sie austauschen zu lassen. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG ANIR2512GY700 NEDIS

Bestimmungsgemäße Verwendung

Dieses Produkt ist eine Antenne, die mit einem Fernseher oder einer Set-Top-Box verwendet werden kann, wenn eine Stromversorgung über Koaxialkabel unterstützt wird.

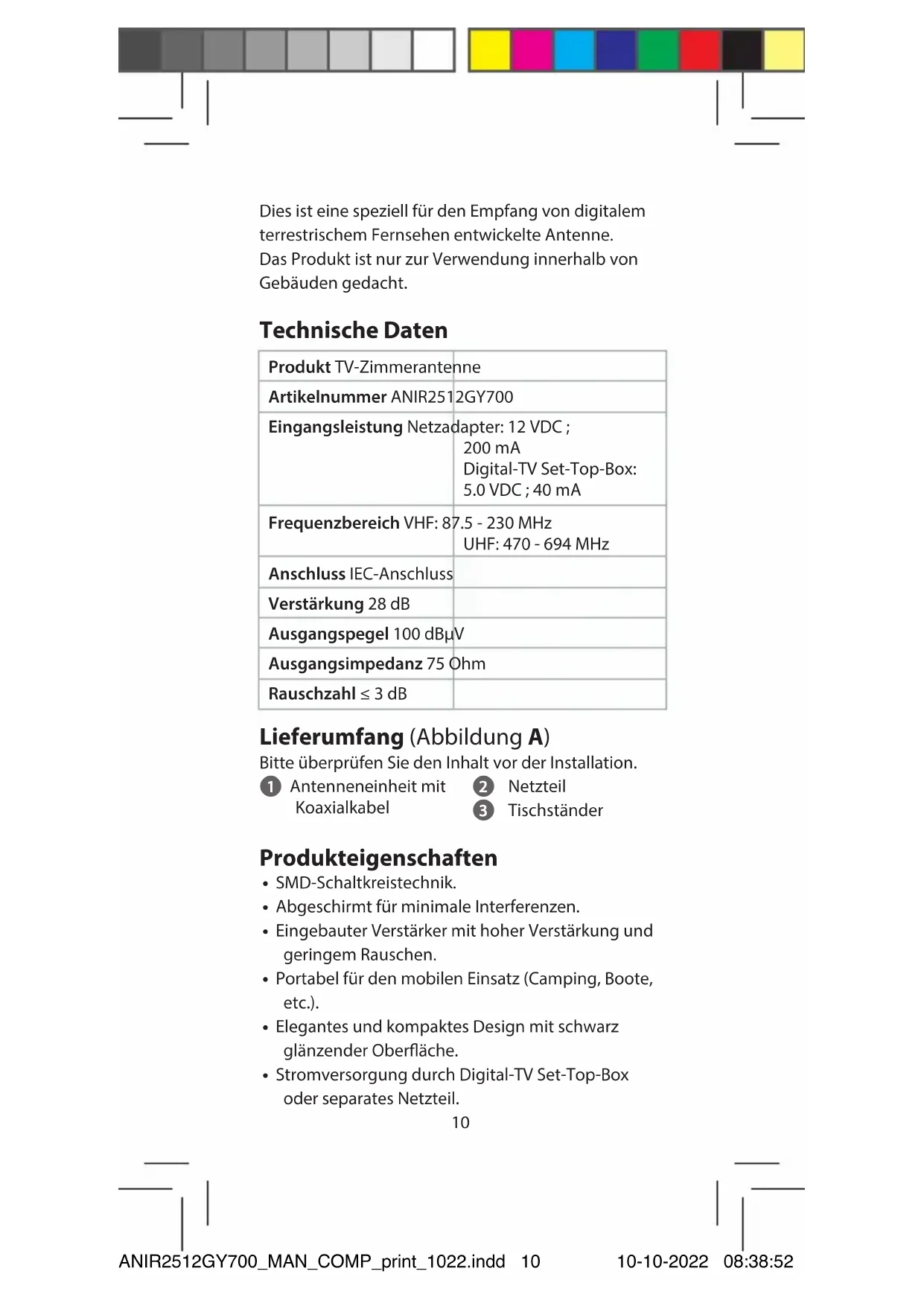

Dies ist eine speziell für den Empfang von digitalem terrestrischem Fernsehen entwickelte Antenne. Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.

Technische Daten

Produkt TV-Zimmerantenne
Artikelnummer ANIR251	2GY700
Eingangsleistung Netzadapter: 12 VDC ;200 mADigital-TV Set-Top-Box:5.0 VDC ; 40 mA
Frequenzbereich VHF: 87.5 - 230 MHzUHF: 470 - 694 MHz
Anschluss IEC-Anschluss
Verstärkung 28 dB
Ausgangspegel 100 dBμV
Ausgangsimpedanz 75 Ohm
Rauschzahl ≤ 3 dB

Lieferumfang (Abbildung A)

Bitte überprüfen Sie den Inhalt vor der Installation.

1 Antenneneinheit mit Koaxialkabel

2 Netzteil 3 Tischständer

Produkteigenschaften

• SMD-Schaltkreistechnik.
• Abgeschirmt für minimale Interferenzen.
- Eingebauter Verstärker mit hoher Verstärkung und geringem Rauschen.
- Portabel für den mobilen Einsatz (Camping, Boote, etc.).
- Elegantes und kompaktes Design mit schwarz glänzender Oberfläche.
- Stromversorgung durch Digital-TV Set-Top-Box oder separates Netzteil.

• Montage an der Wand (oder Mast) oder Aufstellen auf dem Tisch für optimalen Empfang.
• Kompatibel mit HDTV von verschiedenen digitalen terrestrischen Signalen (DVB-T, ISDB-T, DMB-T/H, ATSC) und DAB/UKW-Radio.

Sicherheitshinweise

MARNUNG

• Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren oder verwenden. Heben Sie die Verpackung und dieses Dokument zum späteren Nachschlagen auf.
• Verwenden Sie das Produkt nur wie in diesem Dokument beschrieben.
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Entsorgen Sie dieses Produkt nicht über den Hausmüll.
• Das Produkt enthält keine vom Benutzer zu wartenden Teile. Öffnen Sie das Gehäuse nicht.
• Halten Sie das Produkt stets außerhalb der Reichweite von Kindern, hilfebedürftigen Personen oder Tieren.
• Überprüfen Sie das Produkt regelmäßig auf Anzeichen von Beschädigungen. Verwenden Sie das Produkt bei Beschädigung nicht mehr und

geben Sie es an den Lieferanten zurück.

• Halten Sie das Produkt von Hitzequellen fern. Stellen Sie das Produkt nicht auf heiße Oberflächen oder in die Nähe von offenen Flammen.
• Setzen Sie das Produkt keinen mechanischen Belastungen aus.
• Setzen Sie das Produkt keinen starken Vibrationen aus.

Bedienungsanweisungen

Um einen optimalen Empfang zu gewährleisten, sollten Sie die folgenden Bedingungen beachten:

• Halten Sie die Antenne von Störquellen fern: Halten Sie die Antenne von Geräten mit hohem Stromverbrauch fern, wie z. B. Klimaanlagen, Aufzüge, Haartrocknern und Mikrowellen.
• Stellen Sie die Antenne in der Nähe von Fenstern auf, wenn Sie die Antenne in einem Innenraum verwenden.
• Installieren Sie die Antenne so hoch wie möglich: Bei digitalem terrestrischem Empfang führen Unterbrechungen zwischen Antenne und Sendemast zu einem vorübergehenden Signalverlust. Bitte installieren Sie die Antenne so hoch wie möglich, um Störungen zu vermeiden.

Installation 1: Stromversorgung durch Digital-TV Set-Top-Box (Abbildung B)

Bitte beachten Sie, dass Sie bei dieser Installation sicherstellen müssen, dass Ihre Set-Top-Box die 5V-Gleichstromversorgung über den IEC- oder F-Stecker an der Antenne unterstützt.

1. Nehmen Sie die Antenne und das Zubehör aus dem Karton.
2. Verbinden Sie das Koaxialkabel mit der Antenne und der Digital-TV Set-Top-Box.
3. Verbinden Sie die Digital-TV Set-Top-Box mit Ihrem

Fernseher. Bitte vergewissern Sie sich, dass die Stromversorgungsfunktion über das Koaxialkabel an Ihrer STB eingeschaltet ist. (Weitere Informationen zur Stromversorgungsfunktion über Koaxialkabel finden Sie in der Bedienungsanleitung Ihrer STB.)

1. Richten Sie die Antenne (drehen Sie die Antenne in verschiedene Richtungen oder wechseln Sie von vertikaler zu horizontaler Ausrichtung oder umgekehrt) in optimaler Position aus, um digitale Fernsehsignale zu empfangen. (Es wird empfohlen, die Antenne in der Nähe des Fensters zu platzieren, durch das das digitale Fernsehsignal hereinkommt.)

2. Verlegen Sie das Koaxialkabel ordentlich und sicher.

Installation 2: Stromversorgung durch Netzteil (Abbildung C)

1. Nehmen Sie die Antenne und das Zubehör aus dem Karton.
2. Verbinden Sie das Koaxialkabel mit der Antenne und der Digital-TV Set-Top-Box oder dem Fernseher.
3. Verbinden Sie die Digital-TV Set-Top-Box mit Ihrem Fernseher.
4. Verbinden Sie den Gleichstrom-Ausgangsanschluss des Netzteils mit der Gleichstrom-Eingangsbuchse der Antenne und stecken Sie dann das Netzteil in die Steckdose.

5. Richten Sie die Antenne (drehen Sie die Antenne in verschiedene Richtungen oder wechseln Sie von vertikaler zu horizontaler Ausrichtung oder umgekehrt) in optimaler Position aus, um digitale Fernsehsignale zu empfangen. (Es wird empfohlen, die Antenne in der Nähe des Fensters zu platzieren, durch das das digitale Fernsehsignal hereinkommt.)

6. Verlegen Sie das Koaxialkabel ordentlich und sicher.

Wenn die Installation abgeschlossen ist, können Sie mit Ihrer Set-Top-Box die Signalstärke und -qualität prüfen. Falls Sie kein stabiles Bild erhalten, bringen Sie die Antenne bitte in eine bessere Empfangsposition. Wenn Sie die beste Position gefunden haben, fixieren Sie sie bitte.

Bitte beachten Sie die folgenden 3 verschiedenen Positionierungsmöglichkeiten zur Befestigung der Antenne.

Setzen Sie den Tischständer für horizontalen oder vertikalen Empfang ein (Abbildung D).

Entsorgung

Dieses Symbol zeigt an, dass dieses Produkt innerhalb der EU nicht über den normalen Haushaltsabfall entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die Gesundheit durch unkontrollierte Abfallentsorgung zu verhindern, sind Sie dafür verantwortlich, das Produkt so zu recyceln, dass eine nachhaltige Wiederverwendung der Rohstoffe möglich ist. Zur Rückgabe des gebrauchten Produktes wenden Sie sich an ihre normale Abfallsammelstelle oder nehmen Sie Kontakt mit dem Händler auf, bei dem das Produkt erworben wurde. Dieser kann das Produkt umweltgerecht recyceln.

Konformitätserklärung

Wir, Nedis B.V., erklären als Hersteller, dass das Produkt ANIR2512GY700 unserer Marke Nedis ^® , produziert in China, nach allen geltenden CE-Standards und Vorschriften getestet wurde und alle diese Tests erfolgreich bestanden hat. Dies gilt unter anderem auch für die Richtlinie RED 2014/53/EU.

Die vollständige Konformitätserklärung (und das Sicherheitsdatenblatt, falls zutreffend) steht zum Download zur Verfügung unter: nedis.de/ANIR2512GY700#support
