MANUALE UTENTE ANIR2512GY700 NEDIS

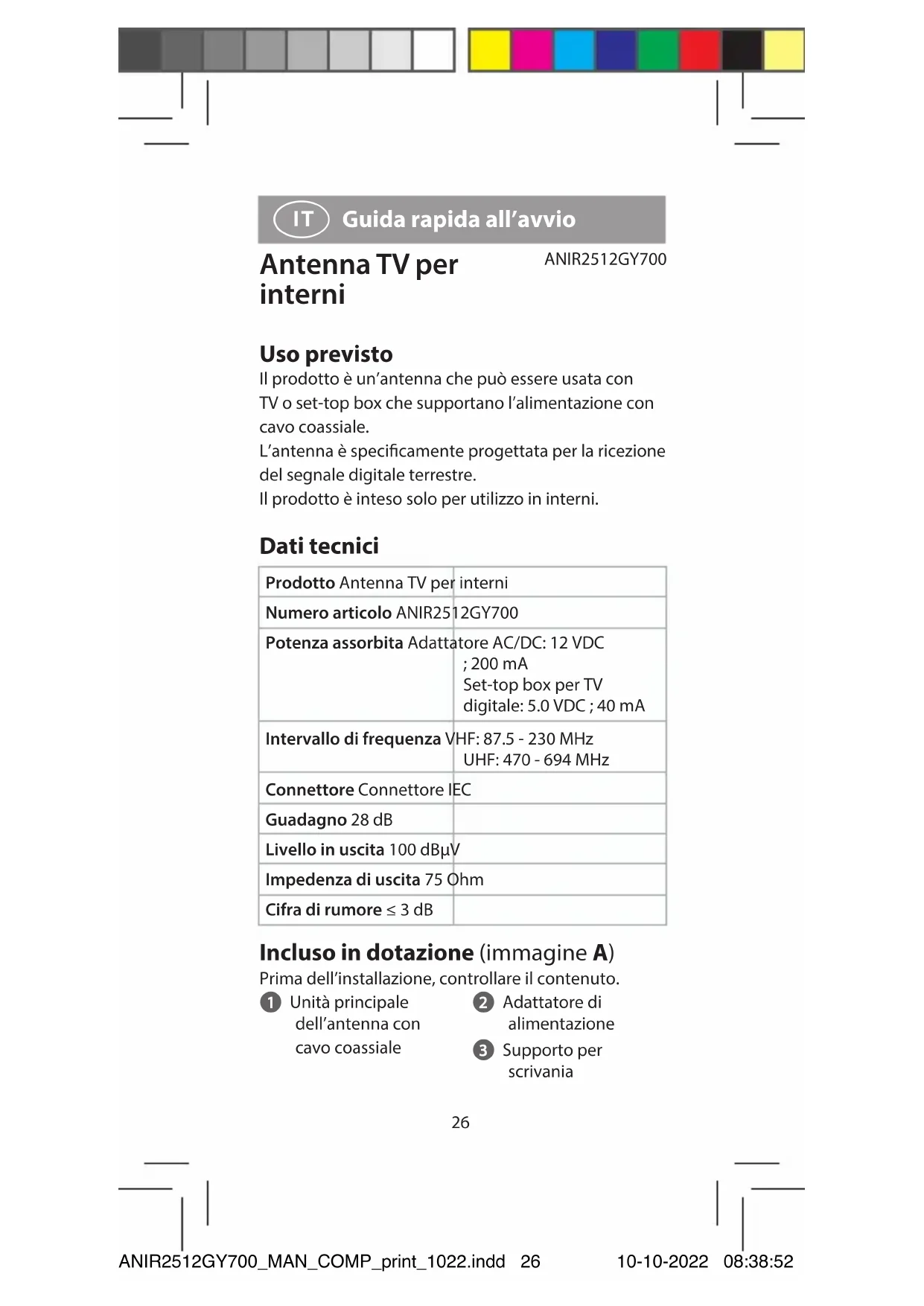

Guida rapida all’avvio Antenna TV per interni ANIR2512GY700 Uso previsto Il prodotto è un’antenna che può essere usata con TV o set-top box che supportano l’alimentazione con cavo coassiale. L’antenna è specicamente progettata per la ricezione del segnale digitale terrestre. Il prodotto è inteso solo per utilizzo in interni. Dati tecnici Prodotto Antenna TV per interni Numero articolo ANIR2512GY700 Potenza assorbita Adattatore AC/DC: 12 VDC ; 200 mA Set-top box per TV digitale: 5.0 VDC ; 40 mA Intervallo di frequenza VHF: 87.5 - 230 MHz UHF: 470 - 694 MHz Connettore Connettore IEC Guadagno 28 dB Livello in uscita 100 dBµV Impedenza di uscita 75 Ohm Cifra di rumore ≤ 3 dB Incluso in dotazione (immagine A) Prima dell’installazione, controllare il contenuto. 1 Unità principale dell’antenna con cavo coassiale 2 Adattatore di alimentazione 3 Supporto per scrivania ANIR2512GY700_MAN_COMP_print_1022.indd 26ANIR2512GY700_MAN_COMP_print_1022.indd 26 10-10-2022 08:38:5210-10-2022 08:38:5227 Caratteristiche del prodotto

• Tecnologia SMD per il design del circuito.

• Schermato per interferenze minime.

• Amplicatore integrato ad alto guadagno e a basso rumore.

• Portatile per un uso mobile (campeggio, navigazione ecc).

• Design compatto ed elegante con nitura nera lucida.

• Alimentato con set-top box per TV digitale o adattatore di alimentazione separato incluso in dotazione.

• Montaggio a parete (o al palo) oppure posizionamento sul tavolo per la migliore ricezione possibile.

• Compatibile con HDTV di vari segnali digitali terrestri (DVB-T, ISDB-T, DMB-T/H, ATSC) e radio DAB/FM. Istruzioni di sicurezza

• Assicurarsi di aver letto e compreso pienamente le istruzioni presenti nel documento prima di installare o utilizzare il prodotto. Conservare la confezione e il presente documento per farvi riferimento in futuro.

• Utilizzare il prodotto solo come descritto nel presente documento.

• Non utilizzare il prodotto se una parte è danneggiata o difettosa. Sostituire immediatamente un prodotto danneggiato o difettoso.

• Non far cadere il prodotto ed evitare impatti.

• Il prodotto può essere riparato e sottoposto a manutenzione esclusivamente da un tecnico qualicato per ridurre il rischio di scosse elettriche.

• Non esporre il prodotto all’acqua o all’umidità. ANIR2512GY700_MAN_COMP_print_1022.indd 27ANIR2512GY700_MAN_COMP_print_1022.indd 27 10-10-2022 08:38:5210-10-2022 08:38:5228

• Non gettare il prodotto con altri riuti domestici.

• Non sono presenti parti riparabili dall’utente. Non aprire l’alloggiamento.

• Tenere il prodotto lontano dalla portata dei bambini, degli infermi o degli animali.

• Controllare periodicamente che il prodotto non presenti segni di danni, non utilizzarlo più se danneggiato e restituirlo al fornitore.

• Tenere il prodotto lontano da fonti di calore. Non posizionare il prodotto su superci calde o accanto a amme libere.

• Non sottoporre il prodotto a sollecitazioni meccaniche.

• Non esporre il prodotto ad alti livelli di vibrazioni. Istruzioni operative Per la migliore ricezione possibile, vericare le seguenti condizioni:

• Tenere l’antenna lontano da fonti di interferenza: tenere l’antenna lontano da dispositivi ad alto consumo energetico, come climatizzatori, ascensori, asciugacapelli e forni a microonde.

• Posizionare l’antenna vicino alle nestre quando viene usata in ambienti interni.

• Installare l’antenna più in alto possibile: Nella ricezione del segnale del digitale terrestre, le intercettazioni tra l’antenna e la torre di trasmissione causeranno una temporanea perdita di segnale. Installare l’antenna più in alto possibile per ridurre le intercettazioni. Installazione 1: alimentazione con set- top box per TV digitale (immagine B)

Si informa che, con questo tipo di installazione, bisogna accertarsi che il proprio set-top box supporti l’alimentazione con cavo coassiale a 5V DC tramite il connettore IEC o F innestato sull’antenna. ANIR2512GY700_MAN_COMP_print_1022.indd 28ANIR2512GY700_MAN_COMP_print_1022.indd 28 10-10-2022 08:38:5210-10-2022 08:38:5229

1. Estrarre l’unità principale dell’antenna e gli

accessori dalla scatola.

2. Collegare il cavo coassiale con l’antenna e il set-top

box per TV digitale.

3. Collegare il set-top box per TV digitale al

proprio televisore. Accertarsi che la funzione di alimentazione con cavo coassiale del proprio STB sia attiva (consultare il manuale operativo del proprio STB per la funzione di alimentazione del cavo coassiale).

4. Regolare l’antenna nella posizione migliore per

ricevere il segnale TV digitale (ruotare il corpo dell’antenna in varie direzioni oppure metterlo in verticale o in orizzontale). (Si consiglia di posizionare l’antenna vicino alla nestra da dove arriva il segnale digitale).

5. Sistemare il cavo coassiale in modo pulito, ordinato

e sicuro. Installazione 2: alimentazione con adattatore AC/DC (immagine C)

1. Estrarre l’unità principale dell’antenna e gli

accessori dalla scatola.

2. Collegare il cavo coassiale con l’antenna e il set-top

box per TV digitale o il televisore.

3. Collegare il set-top box per TV digitale al proprio

4. Collegare il jack di uscita DC dell’adattatore

di alimentazione al connettore di ingresso DC dell’antenna, quindi inserire l’adattatore di alimentazione AC/DC nella presa di alimentazione AC.

5. Regolare l’antenna nella posizione migliore per

ricevere il segnale TV digitale (ruotare il corpo dell’antenna in varie direzioni oppure metterlo in verticale o in orizzontale). (Si consiglia di posizionare l’antenna vicino alla nestra da dove arriva il segnale digitale). ANIR2512GY700_MAN_COMP_print_1022.indd 29ANIR2512GY700_MAN_COMP_print_1022.indd 29 10-10-2022 08:38:5210-10-2022 08:38:5230

6. Sistemare il cavo coassiale in modo pulito, ordinato

Una volta completata l’installazione è possibile usare il proprio set-top box per vericare la potenza e la qualità del segnale. Se non si ha un’immagine nitida, muovere l’antenna in una posizione migliore per la ricezione. Una volta trovata la posizione ottimale, ssare l’antenna.

Si prega di far riferimento ai 3 metodi di posizionamento seguenti per ssare l’antenna. Inserire il supporto per scrivania per la ricezione orizzontale o verticale (immagine D). Smaltimento Questo simbolo indica che il prodotto non deve essere gettato insieme ad altri riuti domestici in tutta l’UE. Per evitare eventuali danni all’ambiente o alla salute umana dovuti allo smaltimento incontrollato dei riuti, l’utente ha la responsabilità di riciclare in modo da promuovere il riutilizzo sostenibile delle materie prime. Per restituire il prodotto usato è possibile utilizzare i normali sistemi di raccolta e restituzione oppure contattare il negozio presso il quale è stato acquistato il prodotto. In entrambi i casi il prodotto potrà essere riciclato, a protezione dell’ambiente. Dichiarazione di conformità Noi sottoscritti, Nedis B.V., dichiariamo, in quanto fabbricanti, che il prodotto ANIR2512GY700 con il nostro marchio Nedis®, prodotto in Cina, è stato collaudato ai sensi di tutte le norme e i regolamenti CE pertinenti e che tutti i collaudi sono stati superati con successo. Questo include, senza esclusione alcuna, la normativa RED 2014/53/UE. ANIR2512GY700_MAN_COMP_print_1022.indd 30ANIR2512GY700_MAN_COMP_print_1022.indd 30 10-10-2022 08:38:5210-10-2022 08:38:5231 La Dichiarazione di conformità completa (e le schede di sicurezza, se applicabili) sono disponibili e possono essere scaricate da: nedis.it/ANIR2512GY700#support
