MANUALE UTENTE ANIR1504BK700 NEDIS

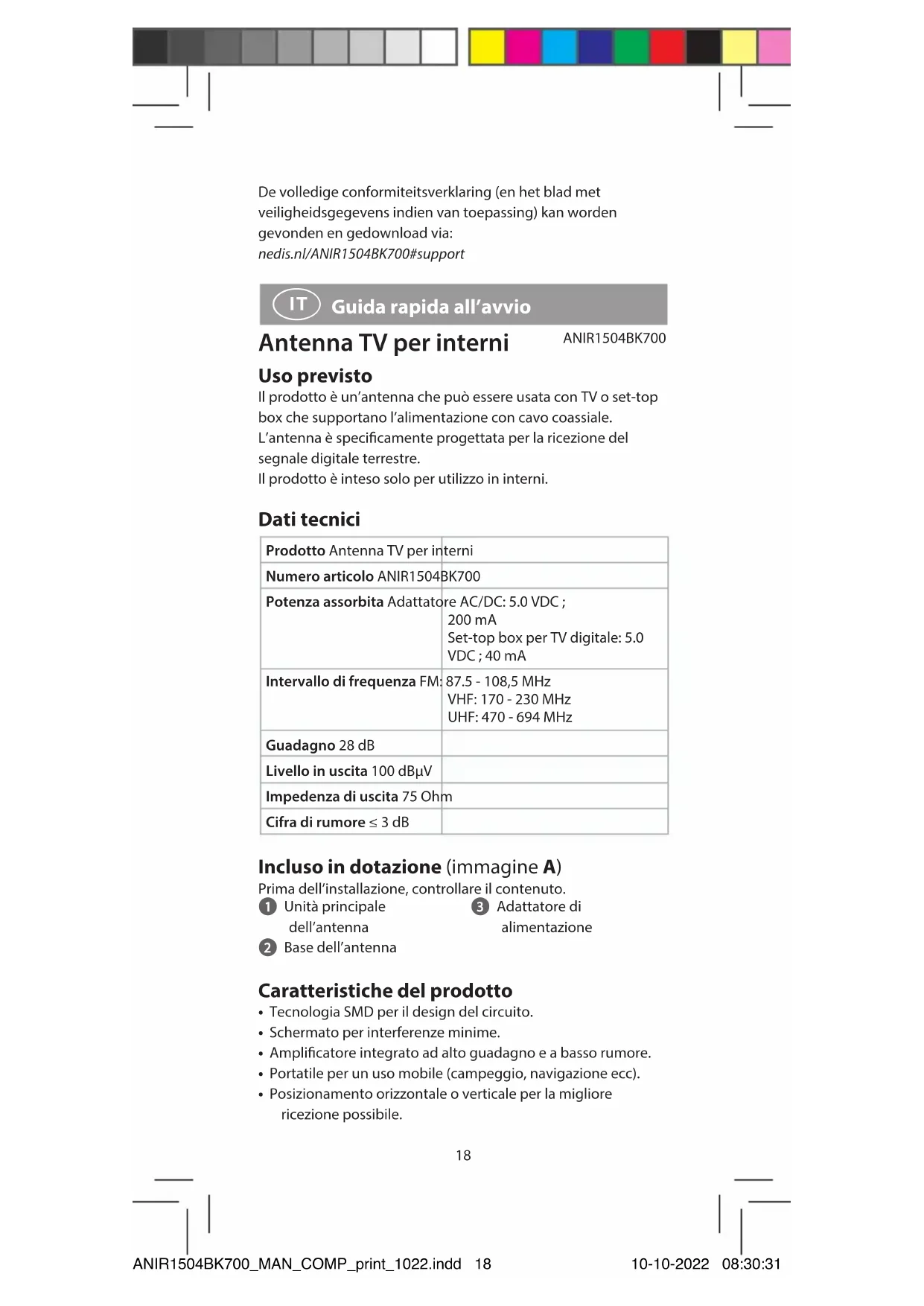

Guida rapida all’avvio Antenna TV per interni ANIR1504BK700 Uso previsto Il prodotto è un’antenna che può essere usata con TV o set-top box che supportano l’alimentazione con cavo coassiale. L’antenna è specicamente progettata per la ricezione del segnale digitale terrestre. Il prodotto è inteso solo per utilizzo in interni. Dati tecnici Prodotto Antenna TV per interni Numero articolo ANIR1504BK700 Potenza assorbita Adattatore AC/DC: 5.0 VDC ; 200 mA Set-top box per TV digitale: 5.0 VDC ; 40 mA Intervallo di frequenza FM: 87.5 - 108,5 MHz VHF: 170 - 230 MHz UHF: 470 - 694 MHz Guadagno 28 dB Livello in uscita 100 dBµV Impedenza di uscita 75 Ohm Cifra di rumore ≤ 3 dB Incluso in dotazione (immagine A) Prima dell’installazione, controllare il contenuto. 1 Unità principale dell’antenna 2 Base dell’antenna 3 Adattatore di alimentazione Caratteristiche del prodotto

• Tecnologia SMD per il design del circuito.

• Schermato per interferenze minime.

• Amplicatore integrato ad alto guadagno e a basso rumore.

• Portatile per un uso mobile (campeggio, navigazione ecc).

• Posizionamento orizzontale o verticale per la migliore ricezione possibile. ANIR1504BK700_MAN_COMP_print_1022.indd 18ANIR1504BK700_MAN_COMP_print_1022.indd 18 10-10-2022 08:30:3110-10-2022 08:30:3119

• Ricezione eccellente per segnali TV digitali, freeview e analogici.

• Design compatto ed elegante con moderna nitura nera o bianca lucida.

• Compatibile con HDTV di vari segnali digitali terrestri (DVB-T, ISDB-T, DMB-T/H, ATSC). Istruzioni di sicurezza

• Assicurarsi di aver letto e compreso pienamente le istruzioni presenti nel documento prima di installare o utilizzare il prodotto. Conservare la confezione e il presente documento per farvi riferimento in futuro.

• Utilizzare il prodotto solo come descritto nel presente documento.

• Non utilizzare il prodotto se una parte è danneggiata o difettosa. Sostituire immediatamente un prodotto danneggiato o difettoso.

• Non far cadere il prodotto ed evitare impatti.

• Il prodotto può essere riparato e sottoposto a manutenzione esclusivamente da un tecnico qualicato per ridurre il rischio di scosse elettriche.

• Non esporre il prodotto all’acqua o all’umidità.

• Non gettare il prodotto con altri riuti domestici.

• Non sono presenti parti riparabili dall’utente. Non aprire l’alloggiamento.

• Tenere il prodotto lontano dalla portata dei bambini, degli infermi o degli animali.

• Controllare periodicamente che il prodotto non presenti segni di danni, non utilizzarlo più se danneggiato e restituirlo al fornitore.

• Tenere il prodotto lontano da fonti di calore. Non posizionare il prodotto su superci calde o accanto a amme libere.

• Non sottoporre il prodotto a sollecitazioni meccaniche.

• Non esporre il prodotto ad alti livelli di vibrazioni. Istruzioni operative Per la migliore ricezione possibile, vericare le seguenti condizioni:

• Tenere l’antenna lontano da fonti di interferenza: tenere l’antenna lontano da dispositivi ad alto consumo energetico, come climatizzatori, ascensori, asciugacapelli e forni a microonde. ANIR1504BK700_MAN_COMP_print_1022.indd 19ANIR1504BK700_MAN_COMP_print_1022.indd 19 10-10-2022 08:30:3110-10-2022 08:30:3120

• Posizionare l’antenna vicino alle nestre quando viene usata in ambienti interni.

• Installare l’antenna più in alto possibile: Nella ricezione del segnale del digitale terrestre, le intercettazioni tra l’antenna e la torre di trasmissione causeranno una temporanea perdita di segnale. Installare l’antenna più in alto possibile per ridurre le intercettazioni. Installazione 1: alimentazione con set-top box per TV digitale

Si informa che, con questo tipo di installazione, bisogna accertarsi che il proprio set-top box supporti l’alimentazione con cavo coassiale a 5V DC tramite il connettore IEC o F innestato sull’antenna.

1. Estrarre l’unità principale dell’antenna e gli accessori dalla

2. Collegare il cavo coassiale con l’antenna e il set-top box per

3. Collegare il set-top box per TV digitale al proprio televisore.

Accertarsi che la funzione di alimentazione con cavo coassiale del proprio STB sia attiva (consultare il manuale operativo del proprio STB per la funzione di alimentazione del cavo coassiale).

4. Regolare l’antenna nella posizione migliore per ricevere il

segnale TV digitale (ruotare il corpo dell’antenna in varie direzioni oppure metterlo in verticale o in orizzontale). (Si consiglia di posizionare l’antenna vicino alla nestra da dove arriva il segnale digitale).

5. Sistemare il cavo coassiale in modo pulito, ordinato e sicuro.

Installazione 2: alimentazione tramite adattatore AC/DC

1. Estrarre l’unità principale dell’antenna e gli accessori dalla

2. Collegare il cavo coassiale con l’antenna e il set-top box per

TV digitale o il televisore.

3. Collegare il set-top box per TV digitale al proprio televisore.

4. Collegare il jack di uscita DC dell’adattatore di alimentazione

al connettore di ingresso DC dell’antenna, quindi inserire l’adattatore di alimentazione AC/DC nella presa di alimentazione AC.

5. Regolare l’antenna nella posizione migliore per ricevere il

segnale TV digitale. (Si consiglia di posizionare l’antenna vicino alla nestra da dove arriva il segnale digitale). ANIR1504BK700_MAN_COMP_print_1022.indd 20ANIR1504BK700_MAN_COMP_print_1022.indd 20 10-10-2022 08:30:3110-10-2022 08:30:3121

6. Sistemare il cavo coassiale in modo pulito, ordinato e sicuro.

Una volta completata l’installazione è possibile usare il proprio set-top box per vericare la potenza e la qualità del segnale. Se non si ha un’immagine nitida, muovere l’antenna in una posizione migliore per la ricezione. Una volta trovata la posizione ottimale, ssare l’antenna.

L’antenna può ricevere in posizione verticale o orizzontale, come mostrato nell’immagine B. Smaltimento Questo simbolo indica che il prodotto non deve essere gettato insieme ad altri riuti domestici in tutta l’UE. Per evitare eventuali danni all’ambiente o alla salute umana dovuti allo smaltimento incontrollato dei riuti, l’utente ha la responsabilità di riciclare in modo da promuovere il riutilizzo sostenibile delle materie prime. Per restituire il prodotto usato è possibile utilizzare i normali sistemi di raccolta e restituzione oppure contattare il negozio presso il quale è stato acquistato il prodotto. In entrambi i casi il prodotto potrà essere riciclato, a protezione dell’ambiente. Dichiarazione di conformità Noi sottoscritti, Nedis B.V., dichiariamo, in quanto fabbricanti, che il prodotto ANIR1504BK700 con il nostro marchio Nedis®, prodotto in Cina, è stato collaudato ai sensi di tutte le norme e i regolamenti CE pertinenti e che tutti i collaudi sono stati superati con successo. Questo include, senza esclusione alcuna, la normativa RED 2014/53/UE. La Dichiarazione di conformità completa (e le schede di sicurezza, se applicabili) sono disponibili e possono essere scaricate da: nedis.it/ANIR1504BK700#support
