Tipo di prodotto	Antenna TV interna
Marca	Nedis
Modello	ANIR1503BK
Alimentazione	5 V CC tramite adattatore di rete (200 mA) o decoder TVN (40 mA)
Gamma di frequenze FM	87,5 - 108,5 MHz
Gamma di frequenze VHF	87,5 - 230 MHz
Gamma di frequenze UHF	470 - 790 MHz
Guadagno	28 dB
Livello di uscita	100 dBμV
Impedenza di uscita	75 Ohm
Figura di rumore	≤ 3 dB
Compatibilità	TV HD (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) e radio DAB/FM
Design	Tecnologia a circuito SMD, compatta, schermata
Amplificatore	Integrato, alto guadagno, basso rumore
Uso previsto	Ricezione di trasmissioni TV digitale terrestre, solo per uso interno
Contenuto della confezione	Unità principale, cavo coassiale, adattatore di rete
Alimentazione alternativa	Tramite decoder TVN o adattatore di rete separato
Istruzioni di sicurezza	Non esporre all'acqua, non aprire, riparazione da parte di tecnico qualificato, tenere fuori dalla portata dei bambini
Manutenzione e pulizia	Pulire con un panno asciutto, scollegare prima della pulizia
Smaltimento dei rifiuti	Riciclaggio secondo le normative locali
Dichiarazione di conformità	Conforme alla direttiva RED 2014/53/UE

Domande frequenti - ANIR1503BK NEDIS

Come installare l'antenna Nedis ANIR1503BK ?

Collegare il cavo coassiale all'antenna e al decoder TVN o al televisore. Se è necessaria l'alimentazione, collegare l'adattatore di rete all'antenna e quindi a una presa a muro. Accendere il televisore, selezionare un canale, quindi regolare la posizione dell'antenna per una migliore ricezione.

Quale alimentazione utilizzare per l'antenna ?

L'antenna può essere alimentata tramite un adattatore di rete (5 V CC, 200 mA) incluso, o direttamente dal decoder TVN tramite il cavo coassiale (5 V CC, 40 mA).

Quali frequenze copre l'antenna ?

Copre le bande FM (87,5 - 108,5 MHz), VHF (87,5 - 230 MHz) e UHF (470 - 790 MHz).

L'antenna è compatibile con il DTT e il DAB+ ?

Sì, è compatibile con gli standard TV digitale (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) e le radio DAB/FM.

Come migliorare la ricezione del segnale ?

Posizionare l'antenna vicino a una finestra, allontanarla da fonti di interferenza (condizionatore d'aria, microonde, ecc.) e installarla il più alto possibile per ridurre gli ostacoli.

Posso usare questa antenna all'esterno ?

No, l'antenna è prevista solo per uso interno. Non esporla all'acqua o all'umidità.

Cosa fare se l'antenna non funziona ?

Verificare che tutte le connessioni siano corrette. Assicurarsi che l'alimentazione sia collegata (adattatore o decoder TVN). Provare a spostare l'antenna. Se il problema persiste, contattare un tecnico qualificato – non aprire l'involucro.

Come pulire l'antenna ?

Scollegare l'antenna prima della pulizia. Utilizzare un panno asciutto e morbido. Non utilizzare acqua né prodotti domestici.

L'antenna è schermata contro le interferenze ?

Sì, possiede un design schermato per minimizzare le interferenze elettromagnetiche.

Dove trovare la dichiarazione di conformità ?

La dichiarazione di conformità completa può essere scaricata dal sito nedis.fr/ANIR1503BK#support.

MANUALE UTENTE ANIR1503BK NEDIS

Guida rapida all'avvio 15

ES

Guida rapida all'avvio

ANIR1503BK

Antenna TV per interni

Uso previsto

Il prodotto è un'antenna che può essere usata con TV o set-top box che supportano l'alimentazione con cavo coassiale. L'antenna è specificamente progettata per la ricezione del segnale digitale terrestre. Il prodotto è inteso solo per utilizzo in interni.

Dati tecnici

Prodotto Antenna TV per interni
Numero articolo ANIR1503BK
Potenza assorbita Adattatore AC/DC: 5.0 VDC;200 mASet-top box per TV digitale: 5.0VDC; 40 mA

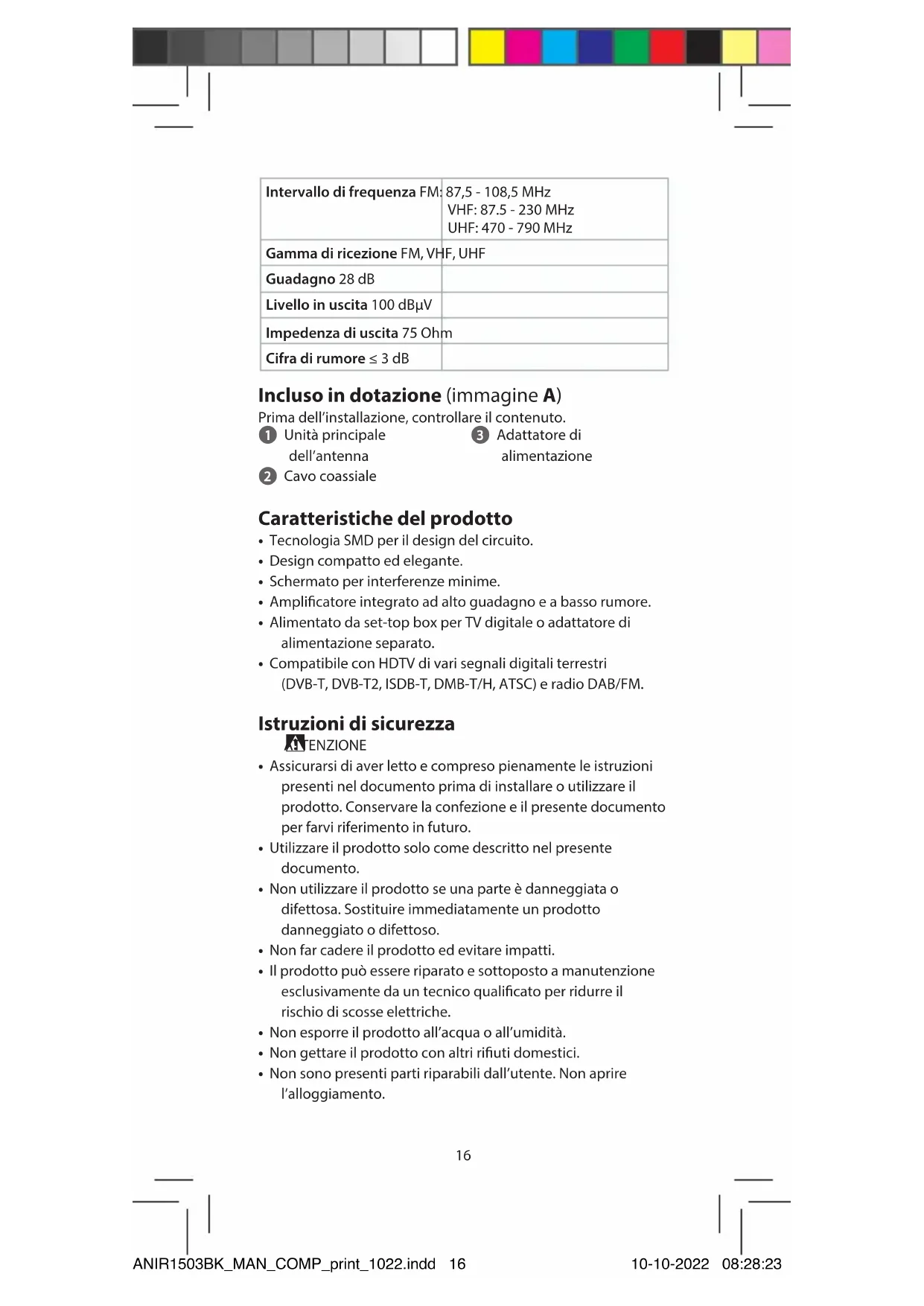

Intervallo di frequenza FM:	87,5 - 108,5 MHzVHF: 87.5 - 230 MHzUHF: 470 - 790 MHz
Gamma di ricezione FM, VHF, UHF
Guadagno 28 dB
Livello in uscita 100 dBμV
Impedenza di uscita 75 Ohm
Cifra di rumore ≤ 3 dB

Incluso in dotazione (immagine A)

Prima dell'installazione, controllare il contenuto.

① Unità principale dell'antenna

3 Adattatore di alimentazione

2 Cavo coassiale

Caratteristiche del prodotto

• Tecnologia SMD per il design del circuito.
• Design compatto ed elegante.
• Schermato per interferenze minime.
• Amplificatore integrato ad alto guadagno e a basso rumore.
• Alimentato da set-top box per TV digitale o adattatore di alimentazione separato.
• Compatibile con HDTV di vari segnali digitali terrestri (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) e radio DAB/FM.

Istruzioni di sicurezza

TENZIONE

• Assicurarsi di aver letto e compreso pienamente le istruzioni presenti nel documento prima di installare o utilizzare il prodotto. Conservare la confezione e il presente documento per farvi riferimento in futuro.
• Utilizzare il prodotto solo come descritto nel presente documento.
• Non utilizzare il prodotto se una parte è danneggiata o difettosa. Sostituire immediatamente un prodotto danneggiato o difettoso.
  • Non far cadere il prodotto ed evitare impatti.
• Il prodotto può essere riparato e sottoposto a manutenzione esclusivamente da un tecnico qualificato per ridurre il rischio di scosse elettriche.
• Non esporre il prodotto all'acqua o all'umidità.
  • Non gettare il prodotto con altri rifiuti domestici.

• Non sono presenti parti riparabili dall'utente. Non aprire l'alloggiamento.

• Tenere il prodotto lontano dalla portata dei bambini, degli infermi o degli animali.

• Controllare periodicamente che il prodotto non presenti segni di danni, non utilizzarlo più se danneggiato e restituirlo al fornitore.
• Tenere il prodotto lontano da fonti di calore. Non posizionare il prodotto su superfici calde o accanto a fiamme libere.
  • Non sottoporre il prodotto a sollecitazioni meccaniche.
  • Non esporre il prodotto ad alti livelli di vibrazioni.

Istruzioni operative

Per la migliore ricezione possibile, verificare le seguenti condizioni:

• Tenere l'antenna lontano da fonti di interferenza: tenere l'antenna lontano da dispositivi ad alto consumo energetico, come climatizzatori, ascensori, asciugacapelli e forni a microonde.
• Posizionare l'antenna vicino alle finestre quando viene usata in ambienti interni.
• Installare l'antenna più in alto possibile: Nella ricezione del segnale del digitale terrestre, le intercettazioni tra l'antenna e la torre di trasmissione causeranno una temporanea perdita di segnale. Installare l'antenna più in alto possibile per ridurre le intercettazioni.

Installazione: alimentazione con adattatore AC/DC (immagine B)

1. Collegare il cavo coassiale con l'antenna e il set-top box per TV digitale o il televisore.
2. Collegare il jack di uscita DC dell'adattatore di alimentazione al connettore di ingresso DC dell'antenna, quindi inserire l'adattatore di alimentazione AC/DC nella presa di alimentazione AC.
3. Una volta effettuati correttamente tutti i collegamenti, accendere il televisore e selezionare un programma TV, quindi regolare la posizione dell'antenna fino a ottenere la migliore ricezione del segnale.

Smaltimento

Questo simbolo indica che il prodotto non deve essere gettato insieme ad altri rifiuti domestici in tutta l'UE. Per evitare eventuali danni all'ambiente o alla salute umana dovuti allo smaltimento incontrollato dei rifiuti, l'utente ha la responsabilità di riciclare in modo da promuovere il riutilizzo sostenibile delle materie prime. Per restituire il prodotto usato è possibile utilizzare i normali sistemi di raccolta e restituzione oppure contattare il negozio presso il quale è stato acquistato il prodotto. In entrambi i casi il prodotto potrà essere riciclato, a protezione dell'ambiente.

Dichiarazione di conformità

Noi sottoscritti, Nedis B.V., dichiariamo, in quanto fabbricanti, che il prodotto ANIR1503BK con il nostro marchio Nedis®, prodotto in Cina, è stato collaudato ai sensi di tutte le norme e i regolamenti CE pertinenti e che tutti i collaudi sono stati superati con successo. Questo include, senza esclusione alcuna, la normativa RED 2014/53/UE.

La Dichiarazione di conformità completa (e le schede di sicurezza, se applicabili) sono disponibili e possono essere scaricate da:

nedis.it/ANIR1503BK#support
