Type de produit	Antenne TV intérieure
Marque	Nedis
Modèle	ANIR1503BK
Alimentation	5 V CC via adaptateur secteur (200 mA) ou décodeur TVN (40 mA)
Gamme de fréquences FM	87,5 - 108,5 MHz
Gamme de fréquences VHF	87,5 - 230 MHz
Gamme de fréquences UHF	470 - 790 MHz
Gain	28 dB
Niveau de sortie	100 dBμV
Impédance de sortie	75 Ohms
Facteur de bruit	≤ 3 dB
Compatibilité	TV HD (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) et radios DAB/FM
Conception	Technologie de circuit SMD, compacte, blindée
Amplificateur	Intégré, gain élevé, faible bruit
Utilisation prévue	Réception de diffusion TV numérique terrestre, usage intérieur uniquement
Contenu de la boîte	Unité principale, câble coaxial, adaptateur secteur
Alimentation alternative	Par décodeur TVN ou adaptateur secteur séparé
Consignes de sécurité	Ne pas exposer à l'eau, ne pas ouvrir, réparation par technicien qualifié, tenir hors de portée des enfants
Entretien et nettoyage	Nettoyer avec un chiffon sec, débrancher avant nettoyage
Traitement des déchets	Recyclage conformément aux réglementations locales
Déclaration de conformité	Conforme à la directive RED 2014/53/UE

FOIRE AUX QUESTIONS - ANIR1503BK NEDIS

Comment installer l'antenne Nedis ANIR1503BK ?

Connectez le câble coaxial à l'antenne et au décodeur TVN ou au téléviseur. Si l'alimentation est nécessaire, branchez l'adaptateur secteur à l'antenne puis à une prise murale. Allumez le téléviseur, sélectionnez une chaîne, puis ajustez la position de l'antenne pour une meilleure réception.

Quelle alimentation utiliser pour l'antenne ?

L'antenne peut être alimentée soit par un adaptateur secteur (5 V CC, 200 mA) fourni, soit directement par le décodeur TVN via le câble coaxial (5 V CC, 40 mA).

Quelles fréquences l'antenne couvre-t-elle ?

Elle couvre les bandes FM (87,5 - 108,5 MHz), VHF (87,5 - 230 MHz) et UHF (470 - 790 MHz).

L'antenne est-elle compatible avec la TNT et le DAB+ ?

Oui, elle est compatible avec les normes TV numérique (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) et les radios DAB/FM.

Comment améliorer la réception du signal ?

Placez l'antenne près d'une fenêtre, éloignez-la des sources d'interférences (climatiseur, micro-ondes, etc.) et installez-la le plus haut possible pour réduire les obstacles.

Puis-je utiliser cette antenne à l'extérieur ?

Non, l'antenne est prévue uniquement pour un usage intérieur. Ne pas l'exposer à l'eau ou à l'humidité.

Que faire si l'antenne ne fonctionne pas ?

Vérifiez que toutes les connexions sont correctes. Assurez-vous que l'alimentation est branchée (adaptateur ou décodeur TVN). Essayez de déplacer l'antenne. Si le problème persiste, contactez un technicien qualifié – n'ouvrez pas le boîtier.

Comment nettoyer l'antenne ?

Débranchez l'antenne avant le nettoyage. Utilisez un chiffon sec et doux. N'utilisez pas d'eau ni de produits ménagers.

L'antenne est-elle blindée contre les interférences ?

Oui, elle possède une conception blindée pour minimiser les interférences électromagnétiques.

Où trouver la déclaration de conformité ?

La déclaration de conformité complète peut être téléchargée sur le site nedis.fr/ANIR1503BK#support.

MODE D'EMPLOI ANIR1503BK NEDIS

Guide de démarrage rapide 9

Snelstartgids 12

Guide de démarrage rapide

ANIR1503BK

Utilisation prévue

Le produit est une antenne qui peut être utilisée avec un téléviseur ou un décodeur prenant en charge l'alimentation par câble coaxial.

Il s'agit d'une antenne spécialement conçue pour la réception de diffusion TV numérique terrestre.

Le produit est prévu pour un usage intérieur uniquement.

Caractéristiques techniques

Produit Antenne TV intérieure
Article numéro ANIR1503BK
Puissance d'entrée Adaptateur CA/CC : 5.0 VCC ;200 mADécodeur TVN : 5.0 VCC ; 40 mA

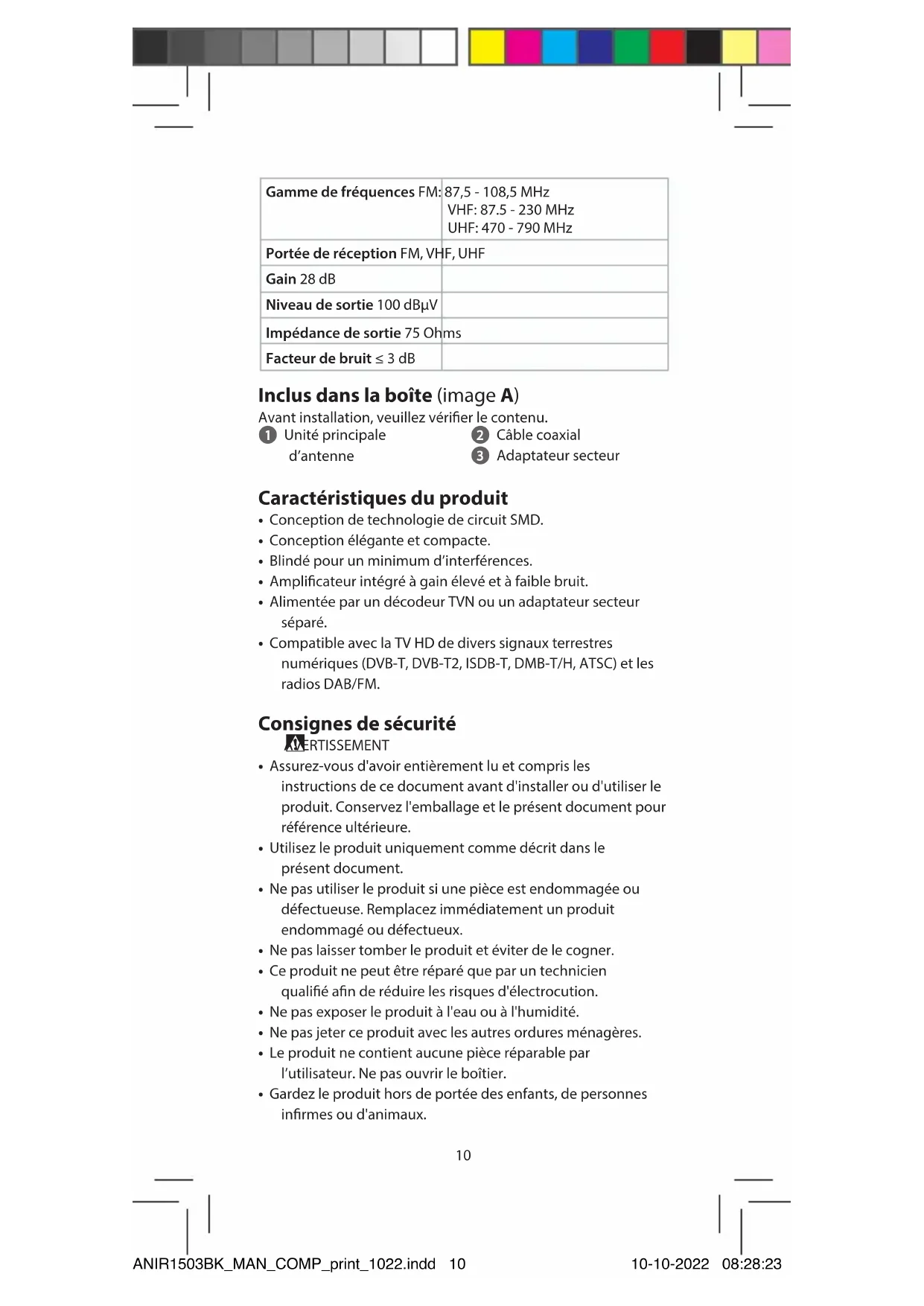

Gamme de fréquences FM:	87,5 - 108,5 MHzVHF: 87.5 - 230 MHzUHF: 470 - 790 MHz
Portée de réception FM, VHF, UHF
Gain 28 dB
Niveau de sortie 100 dBμV
Impédance de sortie 75 Ohms
Facteur de bruit ≤ 3 dB

Inclus dans la boîte (image a)

Avant installation, veuillez vérifier le contenu.

1 Unité principale d'antenne

② Câble coaxial ③ Adaptateur secteur

Caractéristiques du produit

• Conception de technologie de circuit SMD.
• Conception élégante et compacte.
• Blindé pour un minimum d'interférences.
• Amplificateur intégré à gain élevé et à faible bruit.
• Alimentée par un décodeur TVN ou un adaptateur secteur séparé.
• Compatible avec la TV HD de divers signaux terrestres numériques (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) et les radios DAB/FM.

Consignes de sécurité

• Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conservez l'emballage et le présent document pour référence ultérieure.
• Utilisez le produit uniquement comme décrit dans le présent document.
• Ne pas utiliser le produit si une pièce est endommagée ou défectueuse. Remplacez immédiatement un produit endommagé ou défectueux.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ce produit ne peut être réparé que par un technicien qualifié afin de réduire les risques d'électrocution.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Ne pas jeter ce produit avec les autres ordures ménagères.
• Le produit ne contient aucune pièce réparable par l'utilisateur. Ne pas ouvrir le boîtier.
• Gardez le produit hors de portée des enfants, de personnes infirmes ou d'animaux.
• Vérifiez régulièrement si le produit présente des signes de dommages. En cas de dommages, n'utilisez plus le produit et renvoyez-le au fournisseur.
• Tenez le produit à l'écart des sources de chaleur. Ne pas placer le produit sur des surfaces chaudes ou à proximité de flammes nues.
• Ne soumettez pas le produit à des contraintes mécaniques.
• Ne pas exposer le produit à un niveau élevé de vibrations.

Mode d'emploi

Pour la meilleure réception, merci de vérifier les conditions suivantes :

• Éloignez l'antenne des sources d'interférences : éloignez l'antenne des appareils à forte consommation d'énergie, tels qu'un climatiseur, un ascenseur, un sèche-cheveux et un four à micro-ondes.
• Positionnez l'antenne à proximité des fenêtres lorsque vous l'utilisez dans un environnement intérieur.
• Installez l'antenne le plus haut possible : en réception numérique terrestre, les interceptions entre l'antenne et la tour de transmission entraîneront temporairement une perte de signal. Veuillez installer l'antenne aussi haut que possible afin de réduire les interceptions.

Installation : alimentée par un adaptateur ca/cc (image b)

1. Connectez le câble coaxial avec l'antenne et le décodeur TVN ou le téléviseur.
2. Connectez la prise de sortie CC de l'adaptateur d'alimentation au connecteur d'entrée CC de l'antenne, puis branchez l'adaptateur d'alimentation CA/CC dans la prise d'alimentation CA.
3. Une fois toutes les connexions effectuées correctement, mettez en marche le téléviseur et sélectionnez un programme TV, puis réglez la position de l'antenne jusqu'à obtenir la meilleure réception de signal.

Traitement des déchets

Ce symbole indique que ce produit ne doit pas être jeté avec les autres déchets ménagers dans l'UE. Afin d'éviter tout risque pour l'environnement ou la santé humaine d'une élimination incontrôlée des déchets, vous devez le recycler pour qu'il puisse promouvoir la réutilisation durable des matières premières. Pour retourner votre produit usagé, vous pouvez utiliser les systèmes de reprise et de collecte classiques ou contacter le magasin où le produit a été acheté. Il peut recycler ce produit pour l'environnement.

Déclaration de conformité

Nous, Nedis B. V., déclarons en tant que fabricant que le produit ANIR1503BK de notre marque Nedis ®, produit en Chine, a été testé conformément à toutes les normes et réglementations CE en vigueur et que tous les tests ont été réussis. Cela inclut, sans toutefois s'y limiter, la directive RED 2014/53/UE.

La Déclaration de conformité complète (et la fiche de sécurité le cas échéant) peut être trouvée et téléchargée via: nedis.fr/ANIR1503BK#support
