ANIR1503BK - TV-Antenne NEDIS - Kostenlose Bedienungsanleitung

Produkttyp	Innen-TV-Antenne
Marke	Nedis
Modell	ANIR1503BK
Stromversorgung	5 V DC über Netzadapter (200 mA) oder TVN-Decoder (40 mA)
FM-Frequenzbereich	87,5 - 108,5 MHz
VHF-Frequenzbereich	87,5 - 230 MHz
UHF-Frequenzbereich	470 - 790 MHz
Verstärkung	28 dB
Ausgangspegel	100 dBμV
Ausgangsimpedanz	75 Ohm
Rauschfaktor	≤ 3 dB
Kompatibilität	HD-TV (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) und DAB/FM-Radios
Bauweise	SMD-Schaltungstechnologie, kompakt, abgeschirmt
Verstärker	Integriert, hohe Verstärkung, geringes Rauschen
Vorgesehene Verwendung	Empfang terrestrischer digitaler TV-Ausstrahlung, nur für den Innenbereich
Lieferumfang	Hauptgerät, Koaxialkabel, Netzadapter
Alternative Stromversorgung	Über TVN-Decoder oder separaten Netzadapter
Sicherheitshinweise	Nicht Wasser aussetzen, nicht öffnen, Reparatur durch qualifizierten Techniker, außerhalb der Reichweite von Kindern aufbewahren
Wartung und Reinigung	Mit einem trockenen Tuch reinigen, vor der Reinigung vom Netz trennen
Entsorgung	Recycling gemäß den örtlichen Vorschriften
Konformitätserklärung	Entspricht der Richtlinie RED 2014/53/EU

Häufig gestellte Fragen - ANIR1503BK NEDIS

Wie installiere ich die Nedis ANIR1503BK Antenne?

Schließen Sie das Koaxialkabel an die Antenne und an den TVN-Decoder oder das Fernsehgerät an. Falls eine Stromversorgung erforderlich ist, schließen Sie den Netzadapter an die Antenne und dann an eine Steckdose an. Schalten Sie das Fernsehgerät ein, wählen Sie einen Kanal aus und justieren Sie die Position der Antenne für einen besseren Empfang.

Welche Stromversorgung sollte für die Antenne verwendet werden?

Die Antenne kann entweder über den mitgelieferten Netzadapter (5 V DC, 200 mA) oder direkt über den TVN-Decoder über das Koaxialkabel (5 V DC, 40 mA) mit Strom versorgt werden.

Welche Frequenzen deckt die Antenne ab?

Sie deckt die FM-Bänder (87,5 - 108,5 MHz), VHF (87,5 - 230 MHz) und UHF (470 - 790 MHz) ab.

Ist die Antenne mit DVB-T und DAB+ kompatibel?

Ja, sie ist mit den digitalen TV-Normen (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) und den DAB/FM-Radios kompatibel.

Wie kann der Signalempfang verbessert werden?

Platzieren Sie die Antenne in der Nähe eines Fensters, halten Sie sie von Störquellen (Klimaanlage, Mikrowelle usw.) fern und installieren Sie sie so hoch wie möglich, um Hindernisse zu reduzieren.

Kann ich diese Antenne im Freien verwenden?

Nein, die Antenne ist nur für den Innenbereich vorgesehen. Nicht Wasser oder Feuchtigkeit aussetzen.

Was tun, wenn die Antenne nicht funktioniert?

Überprüfen Sie, ob alle Verbindungen korrekt sind. Stellen Sie sicher, dass die Stromversorgung angeschlossen ist (Adapter oder TVN-Decoder). Versuchen Sie, die Antenne zu verschieben. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker – öffnen Sie das Gehäuse nicht.

Wie reinige ich die Antenne?

Trennen Sie die Antenne vor der Reinigung vom Netz. Verwenden Sie ein trockenes und weiches Tuch. Verwenden Sie kein Wasser oder Haushaltsreiniger.

Ist die Antenne gegen Störungen abgeschirmt?

Ja, sie verfügt über ein abgeschirmtes Design, um elektromagnetische Störungen zu minimieren.

Wo finde ich die Konformitätserklärung?

Die vollständige Konformitätserklärung kann auf der Website nedis.fr/ANIR1503BK#support heruntergeladen werden.

BEDIENUNGSANLEITUNG ANIR1503BK NEDIS

Bestimmungsgemäße Verwendung

Dieses Produkt ist eine Antenne, die mit einem Fernseher oder einer Set-Top-Box verwendet werden kann, wenn eine Stromversorgung über Koaxialkabel unterstützt wird. Dies ist eine speziell für den Empfang von digitalem terrestrischem Fernsehen entwickelte Antenne. Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.

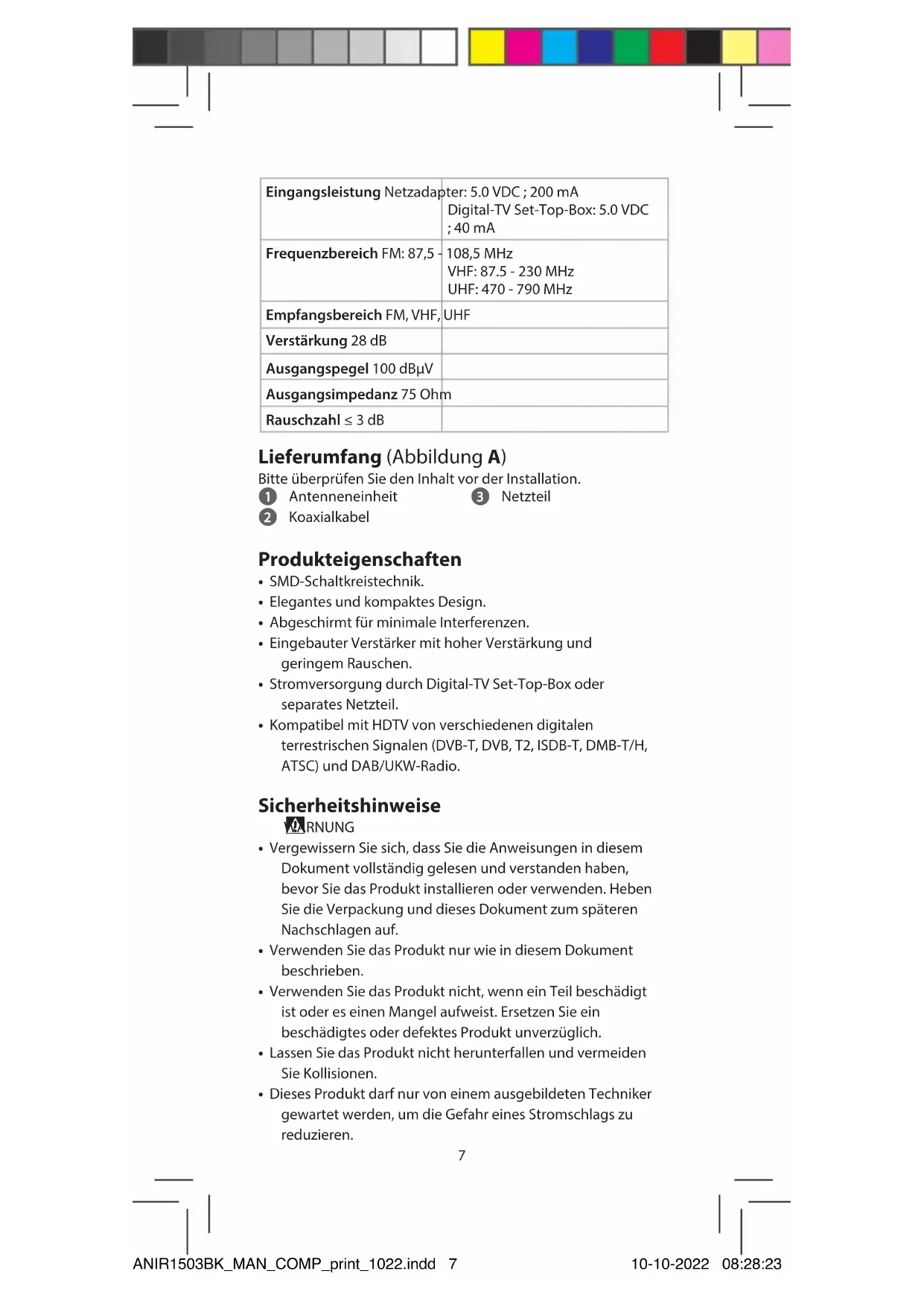

Technische Daten

Produkt TV-Zimmerantenne

Artikelnummer ANIR1503BK

Eingangsleistung Netzadapter: 5.0 VDC ; 200 mADigital-TV Set-Top-Box: 5.0 VDC ; 40 mA
Frequenzbereich FM: 87,5 -	108,5 MHzVHF: 87.5 - 230 MHzUHF: 470 - 790 MHz
Empfangsbereich FM, VHF,	UHF
Verstärkung 28 dB
Ausgangspegel 100 dBμV
Ausgangsimpedanz 75 Ohm
Rauschzahl ≤ 3 dB

Lieferumfang (Abbildung A)

Bitte überprüfen Sie den Inhalt vor der Installation.

1 Antenneneinheit

3 Netzteil

2 Koaxialkabel

Produkteigenschaften

• SMD-Schaltkreistechnik.
• Elegantes und kompaktes Design.
• Abgeschirmt für minimale Interferenzen.
- Eingebauter Verstärker mit hoher Verstärkung und geringem Rauschen.
- Stromversorgung durch Digital-TV Set-Top-Box oder separates Netzteil.
- Kompatibel mit HDTV von verschiedenen digitalen terrestrischen Signalen (DVB-T, DVB, T2, ISDB-T, DMB-T/H, ATSC) und DAB/UKW-Radio.

Sicherheitshinweise

WARNUNG

• Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren oder verwenden. Heben Sie die Verpackung und dieses Dokument zum späteren Nachschlagen auf.
• Verwenden Sie das Produkt nur wie in diesem Dokument beschrieben.
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.

• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.

• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.

• Entsorgen Sie dieses Produkt nicht über den Hausmüll.
• Das Produkt enthält keine vom Benutzer zu wartenden Teile. Öffnen Sie das Gehäuse nicht.
• Halten Sie das Produkt stets außerhalb der Reichweite von Kindern, hilfebedürftigen Personen oder Tieren.
• Überprüfen Sie das Produkt regelmäßig auf Anzeichen von Beschädigungen. Verwenden Sie das Produkt bei Beschädigung nicht mehr und geben Sie es an den Lieferanten zurück.
• Halten Sie das Produkt von Hitzequellen fern. Stellen Sie das Produkt nicht auf heiße Oberflächen oder in die Nähe von offenen Flammen.
• Setzen Sie das Produkt keinen mechanischen Belastungen aus.
• Setzen Sie das Produkt keinen starken Vibrationen aus.

Bedienungsanweisungen

Um einen optimalen Empfang zu gewährleisten, sollten Sie die folgenden Bedingungen beachten:

• Halten Sie die Antenne von Störquellen fern: Halten Sie die Antenne von Geräten mit hohem Stromverbrauch fern, wie z. B. Klimaanlagen, Aufzüge, Haartrocknern und Mikrowellen.
• Stellen Sie die Antenne in der Nähe von Fenstern auf, wenn Sie die Antenne in einem Innenraum verwenden.
• Installieren Sie die Antenne so hoch wie möglich: Bei digitalem terrestrischem Empfang führen Unterbrechungen zwischen Antenne und Sendemast zu einem vorübergehenden Signalverlust. Bitte installieren Sie die Antenne so hoch wie möglich, um Störungen zu vermeiden.

Installation: Stromversorgung durch Netzteil (Abbildung B)

1. Verbinden Sie das Koaxialkabel mit der Antenne und der Digital-TV Set-Top-Box oder dem Fernseher.
2. Verbinden Sie den Gleichstrom-Ausgangsanschluss des Netzteils mit der Gleichstrom-Eingangsbuchse der Antenne und stecken Sie dann das Netzteil in die Steckdose.
3. Nachdem alle Verbindungen ordnungsgemäss hergestellt wurden, schalten Sie den Fernseher ein und wählen Sie einen TV-Sender. Richten Sie dann die Antennenposition aus, bis Sie ein optimales Signal empfangen.

Entsorgung

Dieses Symbol zeigt an, dass dieses Produkt innerhalb der EU nicht über den normalen Haushaltsabfall entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die Gesundheit durch unkontrollierte Abfallentsorgung zu verhindern, sind Sie dafür verantwortlich, das Produkt so zu recyceln, dass eine nachhaltige Wiederverwendung der Rohstoffe möglich ist. Zur Rückgabe des gebrauchten Produktes wenden Sie sich an ihre normale Abfallsammelstelle oder nehmen Sie Kontakt mit dem Händler auf, bei dem das Produkt erworben wurde. Dieser kann das Produkt umweltgerecht recyceln.

Konformitätserklärung

Wir, Nedis B.V., erklären als Hersteller, dass das Produkt ANIR1503BK unserer Marke Nedis ^® , produziert in China, nach allen geltenden CE-Standards und Vorschriften getestet wurde und alle diese Tests erfolgreich bestanden hat. Dies gilt unter anderem auch für die Richtlinie RED 2014/53/EU.

Die vollständige Konformitätserklärung (und das Sicherheitsdatenblatt, falls zutreffend) steht zum Download zur Verfügung unter:

nedis.de/ANIR1503BK#support
