Typ produktu	Wewnętrzna antena telewizyjna
Marka	Nedis
Model	ANIR1503BK
Zasilanie	5 V DC przez zasilacz sieciowy (200 mA) lub dekoder TVN (40 mA)
Zakres częstotliwości FM	87,5 - 108,5 MHz
Zakres częstotliwości VHF	87,5 - 230 MHz
Zakres częstotliwości UHF	470 - 790 MHz
Wzmocnienie	28 dB
Poziom wyjściowy	100 dBμV
Impedancja wyjściowa	75 omów
Współczynnik szumów	≤ 3 dB
Zgodność	Telewizja HD (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) i radia DAB/FM
Konstrukcja	Technologia obwodów SMD, kompaktowa, ekranowana
Wzmacniacz	Wbudowany, wysokie wzmocnienie, niski szum
Przeznaczenie	Odbiór naziemnej telewizji cyfrowej, tylko do użytku wewnętrznego
Zawartość opakowania	Jednostka główna, kabel koncentryczny, zasilacz sieciowy
Alternatywne zasilanie	Przez dekoder TVN lub oddzielny zasilacz sieciowy
Instrukcje bezpieczeństwa	Nie narażać na działanie wody, nie otwierać, naprawa przez wykwalifikowanego technika, trzymać poza zasięgiem dzieci
Konserwacja i czyszczenie	Czyścić suchą ściereczką, odłączyć przed czyszczeniem
Utylizacja	Recykling zgodnie z lokalnymi przepisami
Deklaracja zgodności	Zgodne z dyrektywą RED 2014/53/UE

Często zadawane pytania - ANIR1503BK NEDIS

Jak zainstalować antenę Nedis ANIR1503BK?

Podłącz kabel koncentryczny do anteny i do dekodera TVN lub telewizora. Jeśli zasilanie jest konieczne, podłącz zasilacz sieciowy do anteny, a następnie do gniazdka. Włącz telewizor, wybierz kanał, a następnie dostosuj położenie anteny, aby uzyskać lepszy odbiór.

Jakiego zasilania użyć do anteny?

Antena może być zasilana przez dołączony zasilacz sieciowy (5 V DC, 200 mA) lub bezpośrednio przez dekoder TVN za pomocą kabla koncentrycznego (5 V DC, 40 mA).

Jakie częstotliwości obejmuje antena?

Obejmuje pasma FM (87,5 - 108,5 MHz), VHF (87,5 - 230 MHz) i UHF (470 - 790 MHz).

Czy antena jest kompatybilna z TNT i DAB+?

Tak, jest zgodna z normami telewizji cyfrowej (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) i radiami DAB/FM.

Jak poprawić odbiór sygnału?

Umieść antenę blisko okna, oddal ją od źródeł zakłóceń (klimatyzator, mikrofalówka itp.) i zainstaluj jak najwyżej, aby zmniejszyć przeszkody.

Czy mogę używać tej anteny na zewnątrz?

Nie, antena jest przeznaczona tylko do użytku wewnętrznego. Nie narażać na działanie wody ani wilgoci.

Co zrobić, jeśli antena nie działa?

Sprawdź, czy wszystkie połączenia są prawidłowe. Upewnij się, że zasilanie jest podłączone (zasilacz lub dekoder TVN). Spróbuj przesunąć antenę. Jeśli problem nadal występuje, skontaktuj się z wykwalifikowanym technikiem – nie otwieraj obudowy.

Jak czyścić antenę?

Odłącz antenę przed czyszczeniem. Użyj suchej, miękkiej ściereczki. Nie używaj wody ani środków czystości.

Czy antena jest ekranowana przed zakłóceniami?

Tak, posiada ekranowaną konstrukcję minimalizującą zakłócenia elektromagnetyczne.

Gdzie znaleźć deklarację zgodności?

Pełna deklaracja zgodności do pobrania na stronie nedis.fr/ANIR1503BK#support.

INSTRUKCJA OBSŁUGI ANIR1503BK NEDIS

Przewodnik Szybki start 37

EL

Przewodnik Szybki start

Pokojowa antena telewizyjna

ANIR1503BK

Przeznaczenie

Produkt jest anteną, którą można stosować z telewizorem lub dekoderem, który obsługuje zasilanie kablem koncentrycznym. Jest to antena zaprojektowana specjalnie do odbioru naziemnej telewizji cyfrowej. Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.

Dane techniczne

Produkt Pokojowa antena telewizyjna
Numer katalogowy ANIR1503BK
Moc wejściowa Zasilacz AC/DC: 5.0 VDC ; 200 mADekoder DTV: 5.0 VDC ; 40 mA

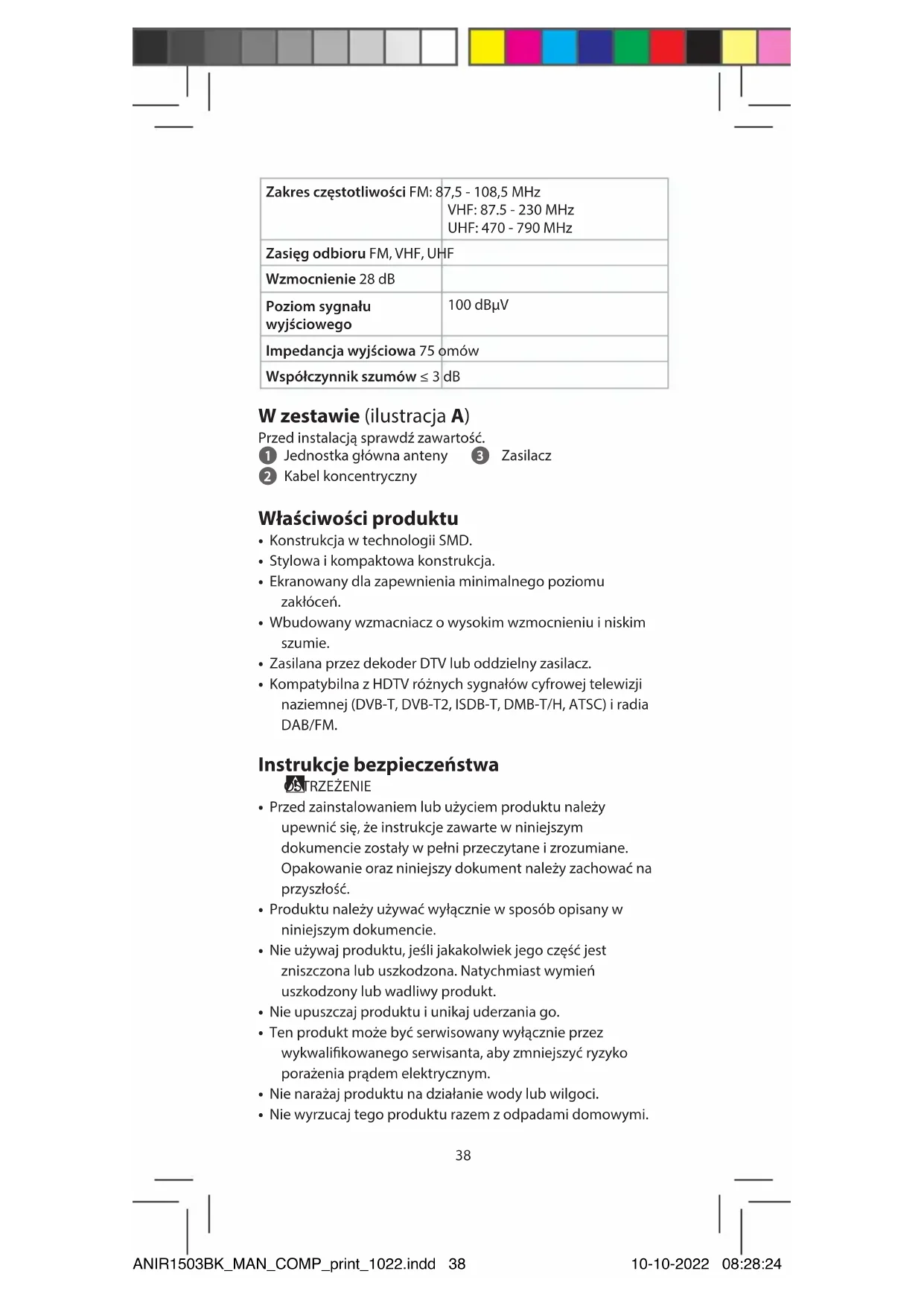

Zakres częstotliwości FM: 87,5 - 108,5 MHzVHF: 87.5 - 230 MHzUHF: 470 - 790 MHz
Zasięg odbioru FM, VHF, UHF
Wzmocnienie 28 dB
Poziom sygnału wyjściowego	100 dBμV
Impedancja wyjściowa 75 omów
Współczynnik szumów ≤ 3 dB

W zestawie (ilustracja A)

Przed instalacją sprawdź zawartość.

1 Jednostka główna anteny

3 Zasilacz

2 Kabel koncentryczny

Właściwości produktu

• Konstrukcja w technologii SMD.
• Stylowa i kompaktowa konstrukcja.
• Ekranowany dla zapewnienia minimalnego poziomu zakłóceń.
• Wbudowany wzmacniacz o wysokim wzmocnieniu i niskim szumie.
• Zasilana przez dekoder DTV lub oddzielny zasilacz.
• Kompatybilna z HDTV różnych sygnałów cyfrowej telewizji naziemnej (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) i radia DAB/FM.

Instrukcje bezpieczeństwa

STRZEŻENIE

• Przed zainstalowaniem lub użyciem produktu należy upewnić się, że instrukcje zawarte w niniejszym dokumencie zostały w pełni przeczytane i zrozumiane. Opakowanie oraz niniejszy dokument należy zachować na przyszłość.
• Produktu należy używać wyłącznie w sposób opisany w niniejszym dokumencie.
• Nie używaj produktu, jeśli jakakolwiek jego część jest zniszczona lub uszkodzona. Natychmiast wymień uszkodzony lub wadliwy produkt.
• Nie upuszczaj produktu i unikaj uderzania go.
• Ten produkt może być serwisowany wyłącznie przez wykwalifikowanego serwisanta, aby zmniejszyć ryzyko porażenia prądem elektrycznym.
• Nie narażaj produktu na działanie wody lub wilgoci.

• Nie wyrzucaj tego produktu razem z odpadami domowymi.

• Żadna z części nie nadaje się do naprawy przez użytkownika. Nie otwieraj obudowy.

• Produkt należy przechowywać poza zasięgiem dzieci, osób niepełnosprawnych lub zwierząt.
• Regularnie sprawdzaj produkt pod kątem oznak uszkodzenia. Jeśli jest uszkodzony, nie używaj produktu i zwrócić go dostawcy.
• Trzymaj produkt z dala od źródeł ciepła. Nie stawiaj produktu na gorących powierzchniach lub w pobliżu otwartego ognia.
• Nie poddawaj produktu obciążeniom mechanicznym.
• Nie narażaj produktu na działanie silnych wibracji.

Instrukcja obsługi

Aby uzyskać najlepszy odbiór, sprawdź następujące warunki:

• Trzymaj antenę z dala od źródeł zakłóceń: trzymaj antenę z dala od urządzeń o dużym poborze mocy, takich jak klimatyzator, winda, suszarka do włosów czy kuchenka mikrofalowa.
• Umieść antenę w pobliżu okna, jeśli używasz jej w środowisku wewnętrznym.
• Zainstaluj antenę tak wysoko, jak to możliwe: W cyfrowym odbiorze naziemnym przechwytywanie między anteną a wieżą transmisyjną spowoduje tymczasową utratę sygnału. Zainstaluj antenę jak najwyżej, aby zmniejszyć zakłócenia.

Instalacja: zasilanie z zasilacza AC/DC (ilustracja B)

1. Podłącz kabel koncentryczny do anteny i dekodera DTV lub telewizora.
2. Podłącz gniazdo wyjściowe DC zasilacza do złącza wejściowego DC anteny, a następnie podłącz zasilacz AC/DC do gniazda zasilania AC.
3. Po prawidłowym wykonaniu wszystkich połączeń należy włączyć telewizor i wybrać program telewizyjny, a następnie wyregulować położenie anteny do momentu uzyskania najlepszego sygnału odbioru.

Utylizacja

Ten symbol wskazuje, że na obszarze całej UE nie wolno składować tego produktu razem z odpadami z gospodarstwa domowego. Aby zapobiec potencjalnym szkodom dla środowiska lub zdrowia ludzkiego na skutek niekontrolowanej utylizacji odpadów, ponosisz odpowiedzialność za ich przetwarzanie, aby promować zrównoważone ponowne wykorzystanie surowców. Aby oddać zużyte urządzenie, należy zastosować się do systemu zwrotów i składowania lub zwrócić się do sprzedawcy produktu. Może on zająć się przekazaniem produktu do przetworzenia z korzyścią dla środowiska.

Deklaracja zgodności

Niniejszym firma Nedis B.V. deklaruje jako producent, że produkt ANIR1503BK naszej marki Nedis®, produkowany w Chinach, został przetestowany zgodnie ze wszystkimi odpowiednimi normami i przepisami WE oraz że we wszystkich testach uzyskał on pozytywny rezultat. Obejmuje to, ale nie ogranicza się do rozporządzenia RED 2014/53/UE.

Pełną deklarację zgodności (oraz kartę danych bezpieczeństwa, jeśli dotyczy) można znaleźć i pobrać tutaj: nedis.pl/ANIR1503BK#support
