Typ produktu	Antena TV zewnętrzna
Marka	NEDIS
Model	ANOR5003BK700
Zakres częstotliwości	FM 87,5 – 108,5 MHz / VHF 170 – 230 MHz / UHF 470 – 694 MHz
Wzmocnienie	28 dB
Impedancja wyjściowa	16 Ohms
Zasilanie	12 V DC, 200 mA przez dołączony zasilacz sieciowy
Złącze	F męskie / F żeńskie z wodoodporną nasadką
Przeznaczenie	Na zewnątrz (może być używane wewnątrz)
Odbiór	Dookólny 360°
Główne funkcje	Odbiór cyfrowej telewizji naziemnej (DVB-T/T2) i radia FM
Zawartość opakowania	Jednostka główna, podstawka stołowa, wodoodporna zaślepka, zasilacz sieciowy, akcesoria montażowe na maszt, wstawka zasilania DC
Bezpieczeństwo	Nie narażać na wodę ani wilgoć; nie otwierać obudowy; przechowywać w miejscu niedostępnym dla dzieci
Konserwacja i czyszczenie	Regularnie sprawdzać uszkodzenia; czyścić suchą szmatką
Części zamienne i naprawialność	Żadna część nie podlega naprawie przez użytkownika; skontaktować się z wykwalifikowanym technikiem

Często zadawane pytania - ANOR5003BK700 NEDIS

Jak zainstalować antenę ANOR5003BK700?

Użyj akcesoriów montażowych na maszt do instalacji zewnętrznej lub podstawki stołowej do użytku wewnętrznego. Podłącz kabel koncentryczny do złącza F, a następnie podłącz zasilacz sieciowy. Ustaw antenę, aby uzyskać najlepszy odbiór.

Jakiego zasilacza sieciowego powinienem użyć?

Używaj wyłącznie dostarczonego zasilacza sieciowego o napięciu wyjściowym 12 V DC, 200 mA. Niezgodny zasilacz może uszkodzić antenę.

Czy mogę używać tej anteny wewnątrz?

Tak, antena może być używana wewnątrz. Umieść ją w pobliżu okna, z dala od źródeł zakłóceń, dla lepszego odbioru.

Jaki jest zasięg odbioru anteny?

Zasięg zależy od otoczenia. Antena obejmuje pasma FM, VHF i UHF z wzmocnieniem 28 dB. Zamontuj ją jak najwyżej, aby zmaksymalizować zasięg.

Jak poprawić odbiór anteny?

Oddal antenę od urządzeń elektrycznych (klimatyzator, kuchenka mikrofalowa) i przeszkód. Zamontuj ją wysoko i skieruj w stronę wieży nadawczej. Użyj ustawienia dookólnego 360°.

Co zrobić w przypadku utraty sygnału?

Sprawdź połączenia kabla koncentrycznego i zasilacza. Upewnij się, że antena nie jest zablokowana. Przesuń ją nieznacznie, aby zoptymalizować odbiór.

Czy antenę można naprawić?

Nie, antena nie zawiera żadnych części podlegających naprawie przez użytkownika. W przypadku awarii skontaktuj się z wykwalifikowanym technikiem lub zwróć do dostawcy.

Jak podłączyć kabel koncentryczny?

Podłącz męskie złącze F kabla do żeńskiego złącza anteny. Zamocuj wodoodporną nasadkę, aby chronić połączenie przed warunkami atmosferycznymi.

Co zrobić, jeśli obraz nie jest wyraźny?

Dostosuj położenie anteny dla lepszego sygnału. Sprawdź podłączenia i upewnij się, że zasilanie jest prawidłowo podłączone. Unikaj zakłóceń.

Jak wyczyścić antenę?

Przed czyszczeniem odłącz antenę od zasilania. Użyj suchej, miękkiej szmatki do usunięcia kurzu. Nie używaj środków chemicznych ani wody.

INSTRUKCJA OBSŁUGI ANOR5003BK700 NEDIS

Przewodnik Szybki start 38

EL

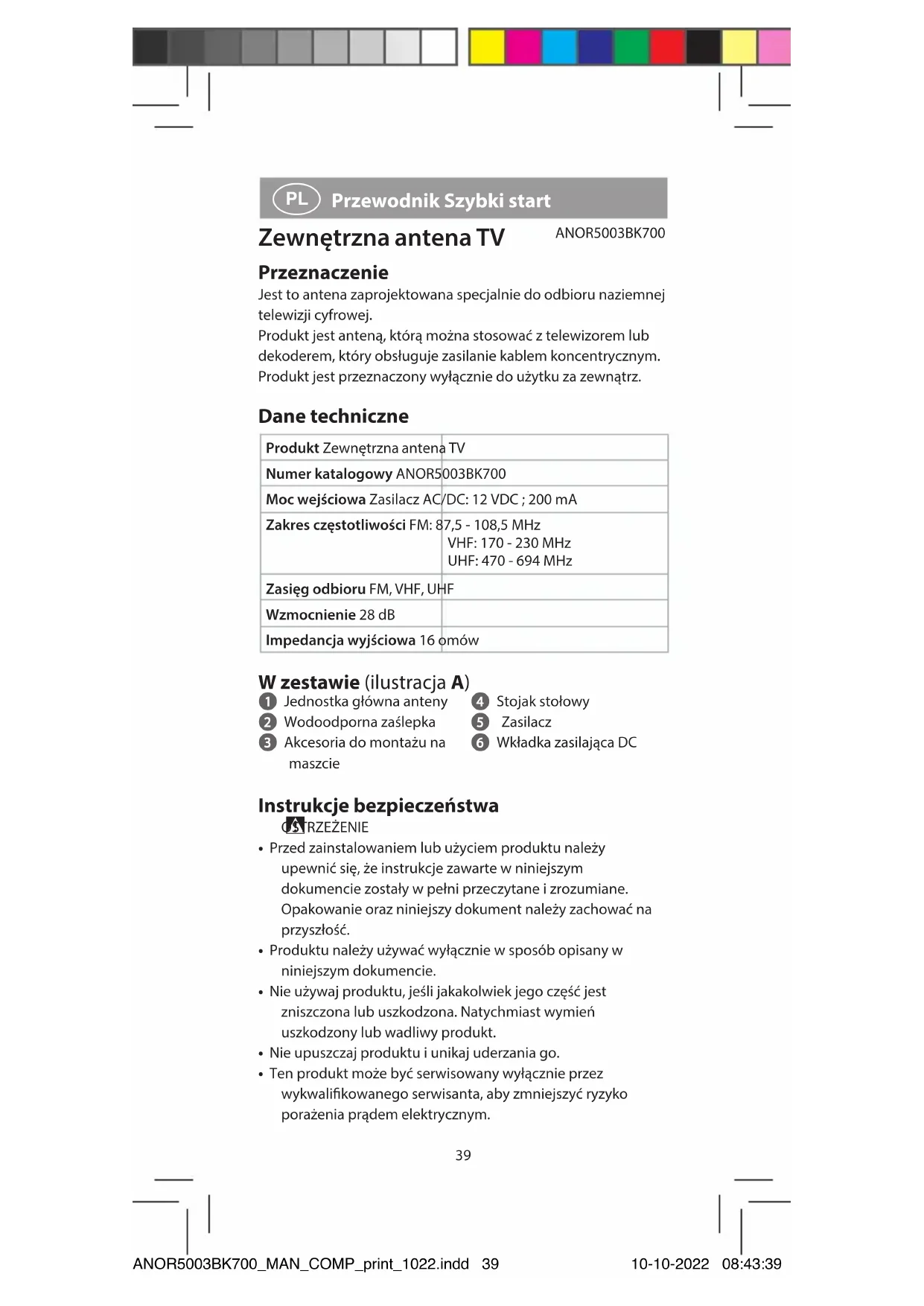

Przewodnik Szybki start

Zewnętrzna antena TV

ANOR5003BK700

Przeznaczenie

Jest to antena zaprojektowana specjalnie do odbioru naziemnej telewizji cyfrowej.

Produkt jest anteną, którą można stosować z telewizorem lub dekoderem, który obsługuje zasilanie kablem koncentrycznym. Produkt jest przeznaczony wyłącznie do użytku za zewnątrz.

Dane techniczne

Produkt Zewnętrzna antena TV
Numer katalogowy ANOR5003BK700
Moc wejściowa Zasilacz AC/DC: 12 VDC ; 200 mA
Zakres częstotliwości FM: 87,5 - 108,5 MHzVHF: 170 - 230 MHzUHF: 470 - 694 MHz
Zasięg odbioru FM, VHF, UHF
Wzmocnienie 28 dB
Impedancja wyjściowa 16 omów

W zestawie (ilustracja A)

1 Jednostka główna anteny

4 Stojak stołowy

2 Wodoodporna zaślepka

5 Zasilacz

3 Akcesoria do montażu na maszcie

6 Wkładka zasilająca DC

Instrukcje bezpieczeństwa

OSTRZEŻENIE

• Przed zainstalowaniem lub użyciem produktu należy upewnić się, że instrukcje zawarte w niniejszym dokumencie zostały w pełni przeczytane i zrozumiane. Opakowanie oraz niniejszy dokument należy zachować na przyszłość.
• Produktu należy używać wyłącznie w sposób opisany w niniejszym dokumencie.
• Nie używaj produktu, jeśli jakakolwiek jego część jest zniszczona lub uszkodzona. Natychmiast wymień uszkodzony lub wadliwy produkt.
• Nie upuszczaj produktu i unikaj uderzania go.

• Ten produkt może być serwisowany wyłącznie przez wykwalifikowanego serwisanta, aby zmniejszyć ryzyko porażenia prądem elektrycznym.

• Nie narażaj produktu na działanie wody lub wilgoci.

• Nie wyrzucaj tego produktu razem z odpadami domowymi.
• Żadna z części nie nadaje się do naprawy przez użytkownika. Nie otwieraj obudowy.
• Produkt należy przechowywać poza zasięgiem dzieci, osób niepełnosprawnych lub zwierząt.
• Regularnie sprawdzaj produkt pod kątem oznak uszkodzenia. Jeśli jest uszkodzony, nie używaj produktu i zwrócić go dostawcy.
• Trzymaj produkt z dala od źródeł ciepła. Nie stawiaj produktu na gorących powierzchniach lub w pobliżu otwartego ognia.
• Nie poddawaj produktu obciążeniom mechanicznym.
• Nie narażaj produktu na działanie silnych wibracji.

Instrukcja obsługi

Aby uzyskać najlepszy odbiór, sprawdź następujące warunki:

• Trzymaj antenę z dala od źródeł zakłóceń: trzymaj antenę z dala od urządzeń o dużym poborze mocy, takich jak klimatyzator, winda, suszarka do włosów czy kuchenka mikrofalowa.
• Umieść antenę w pobliżu okna, jeśli używasz jej w środowisku wewnętrznym.
• Zainstaluj antenę tak wysoko, jak to możliwe: W cyfrowym odbiorze naziemnym przechwytywanie między anteną a wieżą transmisyjną spowoduje tymczasową utratę sygnału. Zainstaluj antenę jak najwyżej, aby zmniejszyć zakłócenia.

Montaż anteny

1. Użyj akcesoriów do montażu na maszcie, aby zamocować antenę na maszcie (ilustracja B).
2. Użyj wspornika, aby utrzymywał antenę stojącą na stole w przypadku użytku wewnętrznego (ilustracja C).
3. Podłącz męskie złącze „F” kabla koncentrycznego do żeńskiego złącza „F” anteny i założ wodoodporną zaślepkę na koniec podłączonego złącza „F” (ilustracja D).
4. Instalacja: weź pod uwagę następujące (ilustracja E) oraz (ilustracja F) instrukcje instalacji.
   • Użytek na zewnątrz (ilustracja E)
5. Użytek w pomieszczeniu (ilustracja F)

Instalacja: zasilanie przez zasilacz AC/DC

1. Po zakończeniu montażu i instalacji anteny ustaw antenę w najlepszej pozycji, która może dać wyraźny obraz telewizyjny, a następnie zamocuj antenę.

2. Uporządkuj kabel koncentryczny tak, aby był niesplątany i bezpieczny.

Odbiór sygnału telewizyjnego w zakresie 360 stopni (ilustracja G).

Utylizacja

Ten symbol wskazuje, że na obszarze całej UE nie wolno składować tego produktu razem z odpadami z gospodarstwa domowego. Aby zapobiec potencjalnym szkodom dla środowiska lub zdrowia ludzkiego na skutek niekontrolowanej utylizacji odpadów, ponosisz odpowiedzialność za ich przetwarzanie, aby promować zrównoważone ponowne wykorzystanie surowców. Aby oddać zużyte urządzenie, należy zastosować się do systemu zwrotów i składowania lub zwrócić się do sprzedawcy produktu. Może on zająć się przekazaniem produktu do przetworzenia z korzyścią dla środowiska.

Deklaracja zgodności

Niniejszym firma Nedis B.V. deklaruje jako producent, że produkt ANOR5003BK700 naszej marki Nedis®, produkowany w Chinach, został przetestowany zgodnie ze wszystkimi odpowiednimi normami i przepisami WE oraz że we wszystkich testach uzyskał on pozytywny rezultat. Obejmuje to, ale nie ogranicza się do rozporządzenia RED 2014/53/UE.

Pełną deklarację zgodności (oraz kartę danych bezpieczeństwa, jeśli dotyczy) można znaleźć i pobrać tutaj: nedis.pl/ANOR5003BK700#support
