ANOR5003BK700 - Antena de televisión NEDIS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Antena de TV exterior
Marca	NEDIS
Modelo	ANOR5003BK700
Rango de frecuencias	FM 87,5 – 108,5 MHz / VHF 170 – 230 MHz / UHF 470 – 694 MHz
Ganancia	28 dB
Impedancia de salida	16 Ohms
Alimentación	12 V CC, 200 mA mediante adaptador de corriente incluido
Conector	F macho / F hembra con capuchón hermético
Uso previsto	Exterior (puede usarse en interior)
Recepción	Omnidireccional 360°
Funciones principales	Recepción de TV digital terrestre (DVB-T/T2) y radio FM
Incluido en la caja	Unidad principal, soporte de mesa, tapón hermético, adaptador de corriente, accesorios de montaje en mástil, inserción de alimentación CC
Seguridad	No exponer al agua o la humedad; no abrir la carcasa; mantener fuera del alcance de los niños
Mantenimiento y limpieza	Revisar regularmente los daños; limpiar con un paño seco
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario; contactar a un técnico calificado

Preguntas frecuentes - ANOR5003BK700 NEDIS

¿Cómo instalar la antena ANOR5003BK700?

Utilice los accesorios de montaje en mástil para instalación exterior o el soporte de mesa para uso interior. Conecte el cable coaxial al conector F, luego enchufe el adaptador de corriente. Oriente la antena para obtener la mejor recepción.

¿Qué adaptador de corriente debo usar?

Utilice únicamente el adaptador de corriente suministrado con salida 12 V CC, 200 mA. Un adaptador no conforme podría dañar la antena.

¿Puedo usar esta antena en interiores?

Sí, la antena se puede usar en interiores. Colóquela cerca de una ventana, lejos de fuentes de interferencia, para una mejor recepción.

¿Cuál es el alcance de recepción de la antena?

El alcance depende del entorno. La antena cubre las bandas FM, VHF y UHF con una ganancia de 28 dB. Instálela lo más alto posible para maximizar el alcance.

¿Cómo mejorar la recepción de la antena?

Aleje la antena de aparatos eléctricos (aire acondicionado, microondas) y obstáculos. Móntela en altura y oriéntela hacia la torre de transmisión. Utilice el ajuste omnidireccional a 360°.

¿Qué hacer en caso de pérdida de señal?

Verifique las conexiones del cable coaxial y del adaptador. Asegúrese de que la antena no esté obstruida. Muévala ligeramente para optimizar la recepción.

¿Es reparable la antena?

No, la antena no contiene ninguna pieza reparable por el usuario. En caso de avería, contacte a un técnico calificado o devuélvala al proveedor.

¿Cómo conectar el cable coaxial?

Conecte el conector macho F del cable al conector hembra de la antena. Fije el capuchón hermético para proteger la conexión de las inclemencias del tiempo.

¿Qué hacer si la imagen no es clara?

Ajuste la posición de la antena para una mejor señal. Verifique las conexiones y asegúrese de que la alimentación esté bien conectada. Evite las interferencias.

¿Cómo limpiar la antena?

Desconecte la antena de la alimentación antes de limpiar. Utilice un paño seco y suave para quitar el polvo. No use productos químicos ni agua.

MANUAL DE USUARIO ANOR5003BK700 NEDIS

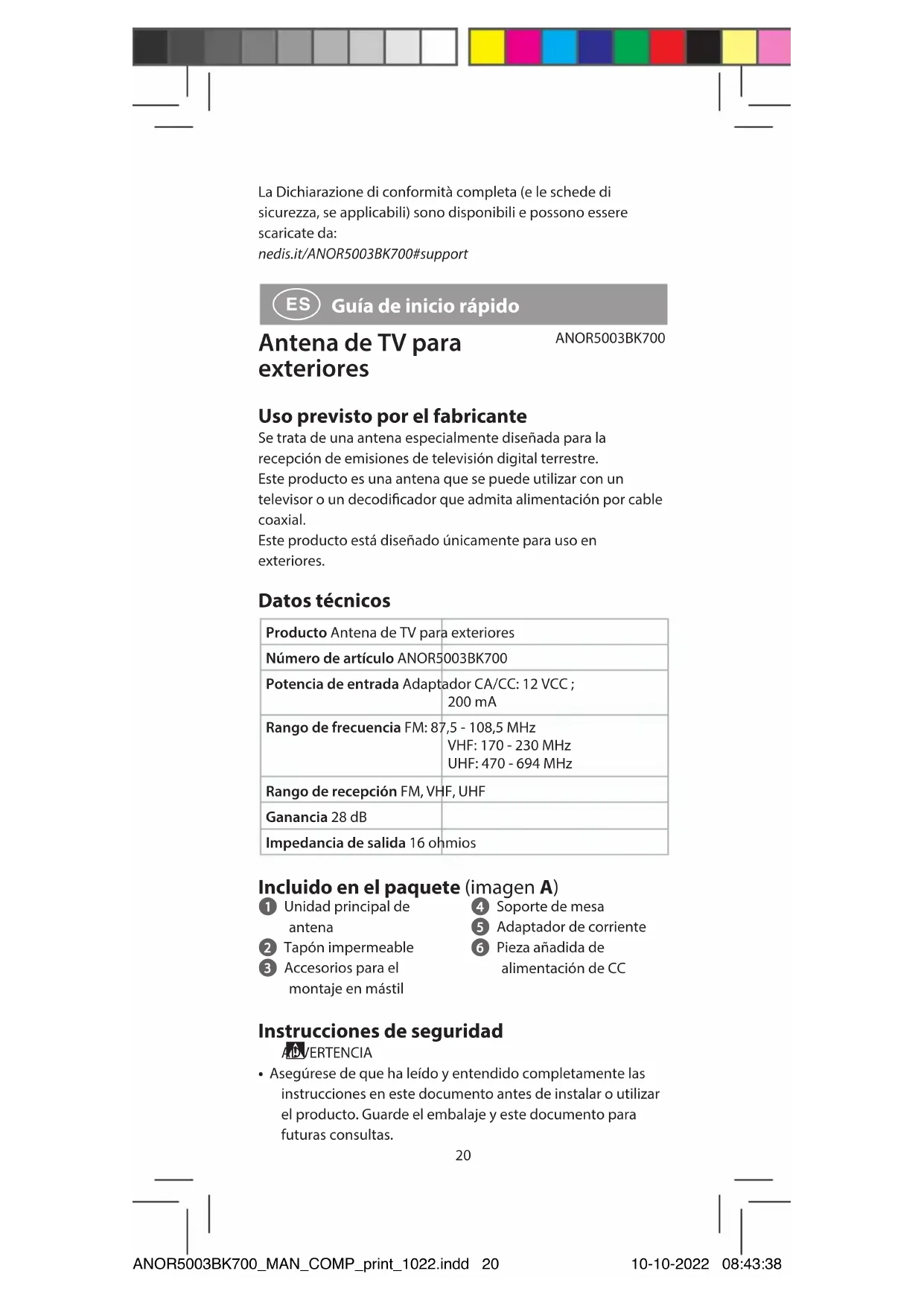

Guía de inicio rápido 20

PT

Guía de inicio rápido

Antena de TV para exteriores

ANOR5003BK700

Uso previsto por el fabricante

Se trata de una antena especialmente diseñada para la recepción de emisiones de televisión digital terrestre. Este producto es una antena que se puede utilizar con un televisor o un decodificador que admita alimentación por cable coaxial. Este producto está diseñado únicamente para uso en exteriores.

Datos técnicos

Producto Antena de TV para exteriores

Número de artículo ANOR5003BK700

Potencia de entrada Adaptador CA/CC: 12 VCC ; 200 mA

Rango de frecuencia FM: 87,5 - 108,5 MHzVHF: 170 - 230 MHzUHF: 470 - 694 MHz

Rango de recepción FM, VHF, UHF

Ganancia 28 dB

Impedancia de salida 16 ohmios

Incluido en el paquete (imagen A)

1 Unidad principal de antena

4 Soporte de mesa

2 Tapón impermeable

5 Adaptador de corriente

3 Accesorios para el montaje en mástil

6 Pieza añadida de alimentación de CC

Instrucciones de seguridad

ADVERTENCIA

- Asegúrese de que ha leído y entendido completamente las instrucciones en este documento antes de instalar o utilizar el producto. Guarde el embalaje y este documento para futuras consultas.

• Utilice el producto únicamente tal como se describe en este documento.
• No use el producto si alguna pieza está dañada o presenta defectos. Sustituya inmediatamente un producto si presenta daños o está defectuoso.
• No deje caer el producto y evite que sufra golpes.
• Este producto solo puede recibir servicio de un técnico cualificado para su mantenimiento para así reducir el riesgo de descargas eléctricas.
• No exponga el producto al agua o a la humedad.
• No tire este producto junto con los demás residuos domésticos.
• No existen piezas en que puedan ser reparadas por el usuario. No abra la carcasa.
• Mantenga el producto fuera del alcance de niños, personas enfermas y animales.
• Compruebe regularmente si hay signos de daños; en tal caso, no siga utilizando el producto y devuélvalo al proveedor.
• Mantenga el producto alejado de fuentes de calor. No coloque el producto sobre superficies calientes o cerca de llamas abiertas.
• No someta el producto a ninguna tensión mecánica.
• No exponga el producto a un alto nivel de vibraciones.

Instrucciones de manejo

Para conseguir la mejor recepción, compruebe las siguientes condiciones:

• Mantenga la antena alejada de fuentes de interferencias: coloque la antena alejada de dispositivos de gran consumo de energía, como el aire acondicionado, el ascensor, el secador de pelo o el horno microondas.
• Sitúe la antena cerca de ventanas cuando la utilice en interiores.
• Instale la antena lo más alta posible: en el caso de la recepción digital terrestre, las interceptaciones entre la antena y la torre de transmisión provocarán una pérdida temporal de la señal. Instale la antena lo más alta posible para reducir dichas interceptaciones.

Cómo montar la antena

1. Utilice los accesorios de montaje en mástil para fijar la antena en el mástil (imagen B).

2. Utilice el accesorio de soporte de pie para mantener la antena sobre la mesa para su uso en interiores (imagen C).

3. Conecte el conector macho «F» del cable coaxial al conector hembra «F» de la antena y ponga el tapón impermeable en el extremo del conector «F» conectado (imagen D).

4. Instalación: tome las siguientes instrucciones de instalación (imagen E) e (imagen F) como referencia.

5. Uso en exteriores (imagen E)

6. Uso en interiores (imagen F)

Instalación: alimentada por adaptador de CA/CC

1. Una vez finalizados la instalación y el montaje de la antena, ajuste la antena en la mejor posición para obtener una imagen de televisión nítida y, a continuación, fije la antena.
2. Organice el cable coaxial para que quede aseado, ordenado y seguro.

Recepción de señal de televisión en dirección OMNI de 360 grados (imagen G).

Eliminación

Este símbolo indica que este producto no debe desecharse junto con otros residuos domésticos en todo el territorio de la UE. Para evitar posibles daños al medio ambiente o a la salud de las personas por la eliminación incontrolada de residuos, usted es responsable de reciclarlos para fomentar la reutilización sostenible de materias primas. Para devolver su producto usado, puede utilizar los sistemas de devolución y recogida habituales o ponerse en contacto con la tienda donde compró el producto. Serán ellos quienes reciclen este producto para el medio ambiente.

Declaración de conformidad

Nosotros, Nedis B.V., declaramos como fabricante que el producto ANOR5003BK700 de nuestra marca Nedis ^® , producido en China, ha sido probado de acuerdo con todas las normas y regulaciones relevantes de la CE y que se han superado todas las pruebas con éxito. Esto incluye, entre otras, la directiva europea sobre equipos radioeléctricos RED 2014/53/UE.

La declaración de conformidad completa (y la hoja de datos de seguridad, si procede) se puede encontrar y descargar en: nedis.es/ANOR5003BK700#support
