Produkttyp	Außen-TV-Antenne
Marke	NEDIS
Modell	ANOR5003BK700
Frequenzbereich	FM 87,5 – 108,5 MHz / VHF 170 – 230 MHz / UHF 470 – 694 MHz
Verstärkung	28 dB
Ausgangsimpedanz	16 Ohm
Stromversorgung	12 V DC, 200 mA über beiliegendes Netzteil
Anschluss	F-Stecker / F-Buchse mit wasserdichter Kappe
Verwendungszweck	Außenbereich (kann im Innenbereich verwendet werden)
Empfang	Rundumempfang 360°
Hauptfunktionen	Empfang digitaler terrestrischer TV (DVB-T/T2) und UKW-Radio
Lieferumfang	Haupteinheit, Tischständer, wasserdichte Kappe, Netzteil, Montagezubehör für Mast, DC-Einspeisung
Sicherheit	Nicht Wasser oder Feuchtigkeit aussetzen; Gehäuse nicht öffnen; außerhalb der Reichweite von Kindern aufbewahren
Wartung und Reinigung	Regelmäßig auf Schäden prüfen; mit einem trockenen Tuch reinigen
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; wenden Sie sich an einen qualifizierten Techniker

Häufig gestellte Fragen - ANOR5003BK700 NEDIS

Wie installiere ich die Antenne ANOR5003BK700?

Verwenden Sie das Montagezubehör für den Mast für die Außeninstallation oder den Tischständer für den Innenbereich. Schließen Sie das Koaxialkabel an den F-Anschluss an und schließen Sie dann das Netzteil an. Richten Sie die Antenne aus, um den besten Empfang zu erzielen.

Welches Netzteil soll ich verwenden?

Verwenden Sie nur das mitgelieferte Netzteil mit Ausgang 12 V DC, 200 mA. Ein nicht konformes Netzteil könnte die Antenne beschädigen.

Kann ich diese Antenne im Innenbereich verwenden?

Ja, die Antenne kann im Innenbereich verwendet werden. Stellen Sie sie in der Nähe eines Fensters, fern von Störquellen, für einen besseren Empfang auf.

Wie groß ist die Empfangsreichweite der Antenne?

Die Reichweite hängt von der Umgebung ab. Die Antenne deckt die Bänder FM, VHF und UHF mit einer Verstärkung von 28 dB ab. Installieren Sie sie so hoch wie möglich, um die Reichweite zu maximieren.

Wie kann ich den Empfang der Antenne verbessern?

Halten Sie die Antenne von elektrischen Geräten (Klimaanlage, Mikrowelle) und Hindernissen fern. Montieren Sie sie in großer Höhe und richten Sie sie auf den Sendemast. Nutzen Sie die Rundumempfangsfunktion um 360°.

Was tun bei Signalverlust?

Überprüfen Sie die Anschlüsse des Koaxialkabels und des Netzteils. Stellen Sie sicher, dass die Antenne nicht blockiert ist. Bewegen Sie sie leicht, um den Empfang zu optimieren.

Ist die Antenne reparierbar?

Nein, die Antenne enthält keine vom Benutzer reparierbaren Teile. Wenden Sie sich bei einem Defekt an einen qualifizierten Techniker oder senden Sie sie an den Lieferanten zurück.

Wie schließe ich das Koaxialkabel an?

Schließen Sie den F-Stecker des Kabels an die F-Buchse der Antenne an. Befestigen Sie die wasserdichte Kappe, um die Verbindung vor Witterungseinflüssen zu schützen.

Was tun, wenn das Bild nicht klar ist?

Passen Sie die Position der Antenne für ein besseres Signal an. Überprüfen Sie die Anschlüsse und stellen Sie sicher, dass die Stromversorgung richtig angeschlossen ist. Vermeiden Sie Störungen.

Wie reinige ich die Antenne?

Trennen Sie die Antenne vor der Reinigung von der Stromversorgung. Verwenden Sie ein trockenes, weiches Tuch, um Staub zu entfernen. Verwenden Sie keine Chemikalien oder Wasser.

BEDIENUNGSANLEITUNG ANOR5003BK700 NEDIS

Bestimmungsgemäße Verwendung

Dies ist eine speziell für den Empfang von digitalem terrestrischem Fernsehen entwickelte Antenne. Dieses Produkt ist eine Antenne, die mit einem Fernseher oder einer Set-Top-Box verwendet werden kann, wenn eine Stromversorgung über Koaxialkabel unterstützt wird. Dieses Produkt ist nur zur Verwendung außerhalb des Hauses gedacht.

Technische Daten

Produkt TV-Aussenantenne
Artikelnummer ANOR5003	BK700
Eingangsleistung Netzadapter: 12 VDC ; 200 mA
Frequenzbereich FM: 87,5 -	108,5 MHzVHF: 170 - 230 MHzUHF: 470 - 694 MHz
Empfangsbereich FM, VHF, UHF
Verstärkung 28 dB
Ausgangsimpedanz 16 Ohm

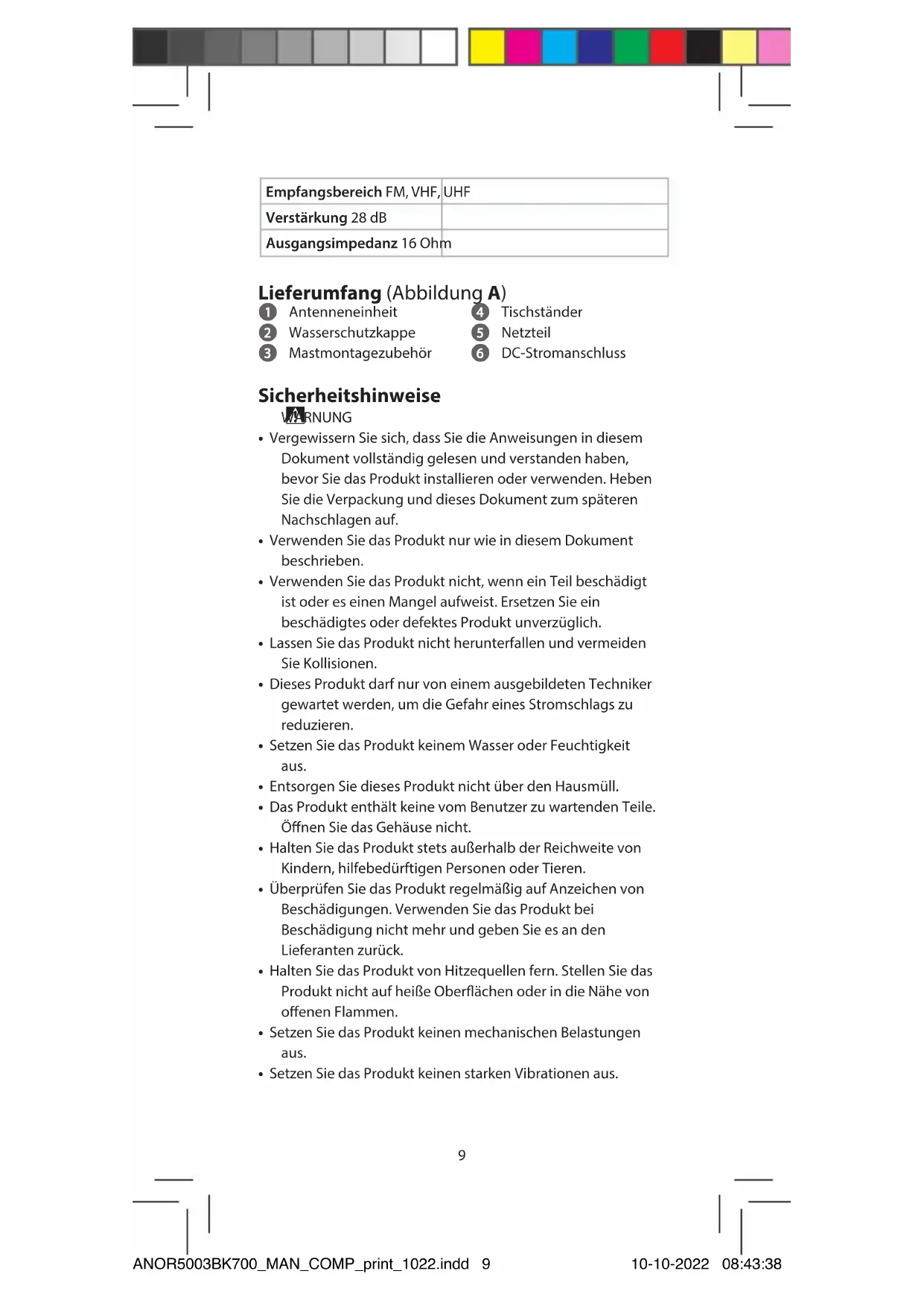

Lieferumfang (Abbildung A)

1 Antenneneinheit

4 Tischständer

2 Wasserschutzkappe

5 Netzteil

3 Mastmontagezubehör

6 DC-Stromanschluss

Sicherheitshinweise

WARNUNG

• Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren oder verwenden. Heben Sie die Verpackung und dieses Dokument zum späteren Nachschlagen auf.
• Verwenden Sie das Produkt nur wie in diesem Dokument beschrieben.
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Entsorgen Sie dieses Produkt nicht über den Hausmüll.
• Das Produkt enthält keine vom Benutzer zu wartenden Teile. Öffnen Sie das Gehäuse nicht.
• Halten Sie das Produkt stets außerhalb der Reichweite von Kindern, hilfebedürftigen Personen oder Tieren.
• Überprüfen Sie das Produkt regelmäßig auf Anzeichen von Beschädigungen. Verwenden Sie das Produkt bei Beschädigung nicht mehr und geben Sie es an den Lieferanten zurück.
• Halten Sie das Produkt von Hitzequellen fern. Stellen Sie das Produkt nicht auf heiße Oberflächen oder in die Nähe von offenen Flammen.
• Setzen Sie das Produkt keinen mechanischen Belastungen aus.
• Setzen Sie das Produkt keinen starken Vibrationen aus.

Bedienungsanweisungen

Um einen optimalen Empfang zu gewährleisten, sollten Sie die folgenden Bedingungen beachten:

• Halten Sie die Antenne von Störquellen fern: Halten Sie die Antenne von Geräten mit hohem Stromverbrauch fern, wie z. B. Klimaanlagen, Aufzüge, Haartrocknern und Mikrowellen.
• Stellen Sie die Antenne in der Nähe von Fenstern auf, wenn Sie die Antenne in einem Innenraum verwenden.
• Installieren Sie die Antenne so hoch wie möglich: Bei digitalem terrestrischem Empfang führen Unterbrechungen zwischen Antenne und Sendemast zu einem vorübergehenden Signalverlust. Bitte installieren Sie die Antenne so hoch wie möglich, um Störungen zu vermeiden.

Montage der Antenne

1. Verwenden Sie das Mastmontagezubehör, um die Antenne am Mast zu befestigen (Abbildung B).
2. Verwenden Sie den Standfuss, um die Antenne bei Verwendung in Innenräumen auf den Tisch zu stellen (Abbildung C).
3. Verbinden Sie den F-Stecker des Koaxialkabels mit der F-Buchse der Antenne, und setzen Sie die Wasserschutzkappe auf das Ende des angeschlossenen F-Steckers auf (Abbildung D).
4. Installation: Bitte beachten Sie die Installationsanweisungen (Abbildung E) und (Abbildung F) als Referenz.
5. Verwendung im Aussenbereich (Abbildung E)
6. Verwendung in Innenräumen (Abbildung F)

Installation: Stromversorgung über Netzteil

1. Nachdem die Antennenmontage und -installation abgeschlossen ist, richten Sie bitte die Antenne in die optimale Position aus, die ein klares Fernsehbild liefert, und befestigen Sie dann die Antenne.

2. Verlegen Sie das Koaxialkabel ordentlich und sicher. 360 Grad OMNI-direktionaler TV-Signalempfang (Abbildung G).

Entsorgung

Dieses Symbol zeigt an, dass dieses Produkt innerhalb der EU nicht über den normalen Haushaltsabfall entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die Gesundheit durch unkontrollierte Abfallentsorgung zu verhindern, sind Sie dafür verantwortlich, das Produkt so zu recyceln, dass eine nachhaltige Wiederverwendung der Rohstoffe möglich ist. Zur Rückgabe des gebrauchten Produktes wenden Sie sich an ihre normale Abfallsammelstelle oder nehmen Sie Kontakt mit dem Händler auf, bei dem das Produkt erworben wurde. Dieser kann das Produkt umweltgerecht recyceln.

Konformitätserklärung

Wir, Nedis B.V., erklären als Hersteller, dass das Produkt ANOR5003BK700 unserer Marke Nedis ^® , produziert in China, nach allen geltenden CE-Standards und Vorschriften getestet wurde und alle diese Tests erfolgreich bestanden hat. Dies gilt unter anderem auch für die Richtlinie RED 2014/53/EU.

Die vollständige Konformitätserklärung (und das Sicherheitsdatenblatt, falls zutreffend) steht zum Download zur Verfügung unter:

nedis.de/ANOR5003BK700#support
