ANIR2513GY700 - TV-Antenne NEDIS - Kostenlose Bedienungsanleitung

Produkttyp	Innenantenne für TV
Marke	Nedis
Modell	ANIR2513GY700
Verwendungszweck	Empfang von digitalem terrestrischem TV (DVB-T, DVB-T2, ISDB-T, DTMB, ATSC) und analogem TV, FM
Frequenzbereich	VHF: 87,5 - 230 MHz; UHF: 470 - 694 MHz
Verstärkung	28 dB
Ausgangspegel	100 dBμV
Ausgangsimpedanz	75 Ohm
Rauschfaktor	≤ 3 dB
Stromversorgung	Netzteil: 12 V DC, 200 mA; oder über DVB-T-Receiver: 5 V DC, 40 mA
Design	Ultradünn und leicht, eingebauter Verstärker mit hoher Verstärkung und geringem Rauschen
Positionierung	Mehrere Positionen für optimalen Empfang; Tischständer inklusive
HD-Kompatibilität	Ja
Packungsinhalt	Antenneneinheit, Tischständer, Netzteil
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen; keine Scheuermittel oder Lösungsmittel verwenden
Sicherheitshinweise	Nicht Wasser oder Feuchtigkeit aussetzen; Gehäuse nicht öffnen; außerhalb der Reichweite von Kindern aufbewahren
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparablen Teile; für Ersatz den Kundendienst kontaktieren
Allgemeine Informationen	Nur für den Innenbereich; Konformitätserklärung verfügbar unter nedis.fr/ANIR2513GY700#support

Häufig gestellte Fragen - ANIR2513GY700 NEDIS

Wie installiere ich die Nedis ANIR2513GY700 Antenne?

Schließen Sie das Koaxialkabel an die Antenne und an Ihren Fernseher oder DVB-T-Receiver an. Stecken Sie das Netzteil in die Antenne und dann in eine Steckdose. Schalten Sie den Fernseher ein, wählen Sie einen Kanal aus und passen Sie die Position der Antenne für den besten Empfang an.

Benötigt die Antenne eine Stromversorgung?

Ja, die Antenne kann über das mitgelieferte Netzteil (12 V DC) oder direkt über das Koaxialkabel versorgt werden, wenn Ihr Fernseher oder Receiver die Antennenspeisung (5 V DC) unterstützt.

Welche Frequenzen empfängt die Antenne?

Sie empfängt die VHF-Bänder (87,5-230 MHz) und UHF-Bänder (470-694 MHz) und deckt DVB-T, FM und analoge Signale ab.

Kann ich diese Antenne im Freien verwenden?

Nein, dieses Modell ist ausschließlich für den Innenbereich konzipiert. Für den Außeneinsatz wählen Sie eine geeignete Antenne.

Was tun, wenn der Empfang schlecht ist?

Versuchen Sie, die Antenne in der Nähe eines Fensters und so hoch wie möglich zu platzieren, und halten Sie sie von Störquellen wie Mikrowellen oder Klimaanlagen fern. Richten Sie sie aus, um das beste Signal zu erhalten.

Ist die Antenne mit dem französischen DVB-T kompatibel?

Ja, sie ist mit den Standards DVB-T und DVB-T2 kompatibel, die in Frankreich für HD-DVB-T verwendet werden.

Wie reinige ich die Antenne?

Trennen Sie die Antenne vom Strom, und wischen Sie sie mit einem weichen, trockenen Tuch ab. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel.

Kann die Antenne an der Wand montiert werden?

Der mitgelieferte Ständer ist ein Tischständer. Für eine Wandmontage benötigen Sie eine geeignete Halterung (nicht im Lieferumfang enthalten).

Was ist im Paket enthalten?

Die Verpackung enthält die Antenneneinheit, einen Tischständer und ein Netzteil.

Wo finde ich die Konformitätserklärung?

Die vollständige Konformitätserklärung steht zum Download auf der Website nedis.fr/ANIR2513GY700#support zur Verfügung.

BEDIENUNGSANLEITUNG ANIR2513GY700 NEDIS

Bestimmungsgemäße Verwendung

Dies ist eine speziell für den Empfang von digitalem terrestrischem Fernsehen entwickelte Antenne. Dieses Produkt ist eine Antenne, die mit einem Fernseher oder einer Set-Top-Box verwendet werden kann, wenn eine Stromversorgung über Koaxialkabel unterstützt wird. Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.

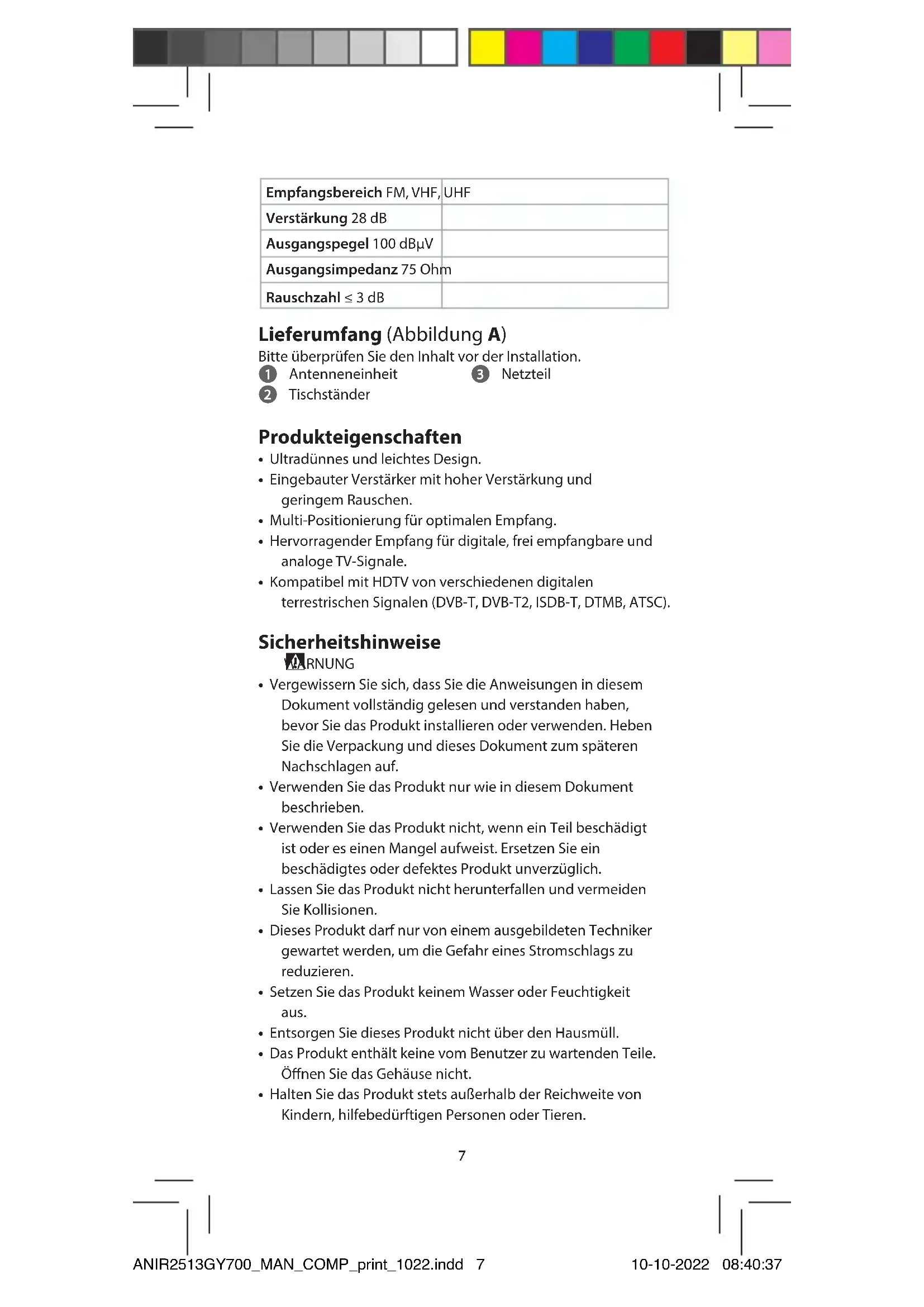

Technische Daten

Produkt TV-Zimmerantenne
Artikelnummer ANIR2513GY700
Eingangsleistung Netzadapter: 12 VDC ; 200 mADigital-TV Set-Top-Box: 5.0 VDC; 40 mA
Frequenzbereich VHF: 87.5	- 230 MHzUHF: 470 - 694 MHz
Empfangsbereich FM, VHF, UHF
Verstärkung 28 dB
Ausgangspegel 100 dBμV
Ausgangsimpedanz 75 Ohm
Rauschzahl ≤ 3 dB

Lieferumfang (Abbildung A)

Bitte überprüfen Sie den Inhalt vor der Installation.

1 Antenneneinheit

3 Netzteil

2 Tischständer

Produkteigenschaften

• Ultradünnes und leichtes Design.
• Eingebauter Verstärker mit hoher Verstärkung und geringem Rauschen.
• Multi-Positionierung für optimalen Empfang.
• Hervorragender Empfang für digitale, frei empfangbare und analoge TV-Signale.
• Kompatibel mit HDTV von verschiedenen digitalen terrestrischen Signalen (DVB-T, DVB-T2, ISDB-T, DTMB, ATSC).

Sicherheitshinweise

WARNUNG

• Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren oder verwenden. Heben Sie die Verpackung und dieses Dokument zum späteren Nachschlagen auf.
• Verwenden Sie das Produkt nur wie in diesem Dokument beschrieben.
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Entsorgen Sie dieses Produkt nicht über den Hausmüll.
• Das Produkt enthält keine vom Benutzer zu wartenden Teile. Öffnen Sie das Gehäuse nicht.

• Halten Sie das Produkt stets außerhalb der Reichweite von Kindern, hilfebedürftigen Personen oder Tieren.

• Überprüfen Sie das Produkt regelmäßig auf Anzeichen von Beschädigungen. Verwenden Sie das Produkt bei Beschädigung nicht mehr und geben Sie es an den Lieferanten zurück.

• Halten Sie das Produkt von Hitzequellen fern. Stellen Sie das Produkt nicht auf heiße Oberflächen oder in die Nähe von offenen Flammen.
• Setzen Sie das Produkt keinen mechanischen Belastungen aus.
• Setzen Sie das Produkt keinen starken Vibrationen aus.

Bedienungsanweisungen

Um einen optimalen Empfang zu gewährleisten, sollten Sie die folgenden Bedingungen beachten:

• Halten Sie die Antenne von Störquellen fern: Halten Sie die Antenne von Geräten mit hohem Stromverbrauch fern, wie z. B. Klimaanlagen, Aufzüge, Haartrocknern und Mikrowellen.
• Stellen Sie die Antenne in der Nähe von Fenstern auf, wenn Sie die Antenne in einem Innenraum verwenden.
• Installieren Sie die Antenne so hoch wie möglich: Bei digitalem terrestrischem Empfang führen Unterbrechungen zwischen Antenne und Sendemast zu einem vorübergehenden Signalverlust. Bitte installieren Sie die Antenne so hoch wie möglich, um Störungen zu vermeiden.

Installation: Stromversorgung durch Netzteil (Abbildung B)

1. Verbinden Sie das Koaxialkabel mit der Antenne und der Digital-TV Set-Top-Box oder dem Fernseher.
2. Verbinden Sie den Gleichstrom-Ausgangsanschluss des Netzteils mit der Gleichstrom-Eingangsbuchse der Antenne und stecken Sie dann das Netzteil in die Steckdose.
3. Nachdem alle Verbindungen ordnungsgemäss hergestellt wurden, schalten Sie den Fernseher ein und wählen Sie einen TV-Sender. Richten Sie dann die Antennenposition aus, bis Sie ein optimales Signal empfangen.

Entsorgung

Dieses Symbol zeigt an, dass dieses Produkt innerhalb der EU nicht über den normalen Haushaltsabfall entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die Gesundheit durch unkontrollierte Abfallentsorgung zu verhindern, sind Sie dafür verantwortlich, das Produkt so zu recyceln, dass eine nachhaltige Wiederverwendung der Rohstoffe möglich ist. Zur Rückgabe des gebrauchten Produktes wenden Sie sich an ihre normale Abfallsammelstelle oder nehmen Sie Kontakt mit dem Händler auf, bei dem das Produkt erworben wurde. Dieser kann das Produkt umweltgerecht recyceln.

Konformitätserklärung

Wir, Nedis B.V., erklären als Hersteller, dass das Produkt ANIR2513GY700 unserer Marke Nedis®, produziert in China, nach allen geltenden CE-Standards und Vorschriften getestet wurde und alle diese Tests erfolgreich bestanden hat. Dies gilt unter anderem auch für die Richtlinie RED 2014/53/EU.

Die vollständige Konformitätserklärung (und das Sicherheitsdatenblatt, falls zutreffend) steht zum Download zur Verfügung unter: nedis.de/ANIR2513GY700#support
