Type de produit	Antenne TV intérieure
Marque	Nedis
Modèle	ANIR2513GY700
Utilisation prévue	Réception de diffusion TV numérique terrestre (DVB-T, DVB-T2, ISDB-T, DTMB, ATSC) et analogique, FM
Gamme de fréquences	VHF : 87,5 - 230 MHz ; UHF : 470 - 694 MHz
Gain	28 dB
Niveau de sortie	100 dBμV
Impédance de sortie	75 Ohms
Facteur de bruit	≤ 3 dB
Alimentation	Adaptateur CA/CC : 12 V CC, 200 mA ; ou via décodeur TNT : 5 V CC, 40 mA
Conception	Ultra-mince et légère, amplificateur intégré à gain élevé et faible bruit
Positionnement	Multiple pour une réception optimale ; support de table inclus
Compatibilité HD	Oui
Contenu de l'emballage	Unité principale d'antenne, support de table, adaptateur secteur
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits abrasifs ou de solvants
Consignes de sécurité	Ne pas exposer à l'eau ou à l'humidité ; ne pas ouvrir le boîtier ; tenir hors de portée des enfants
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le service après-vente pour tout remplacement
Informations générales	Usage intérieur uniquement ; déclaration de conformité disponible sur nedis.fr/ANIR2513GY700#support

FOIRE AUX QUESTIONS - ANIR2513GY700 NEDIS

Comment installer l'antenne Nedis ANIR2513GY700 ?

Connectez le câble coaxial à l'antenne et à votre téléviseur ou décodeur TNT. Branchez l'adaptateur secteur sur l'antenne, puis sur une prise électrique. Allumez le téléviseur, sélectionnez un canal et ajustez la position de l'antenne pour la meilleure réception.

L'antenne a-t-elle besoin d'une alimentation électrique ?

Oui, l'antenne peut être alimentée via l'adaptateur secteur fourni (12 V CC) ou directement par le câble coaxial si votre téléviseur ou décodeur prend en charge l'alimentation par antenne (5 V CC).

Quelles fréquences l'antenne capte-t-elle ?

Elle reçoit les bandes VHF (87,5-230 MHz) et UHF (470-694 MHz), couvrant la TNT, la FM et les signaux analogiques.

Puis-je utiliser cette antenne à l'extérieur ?

Non, ce modèle est conçu pour un usage intérieur uniquement. Pour une utilisation en extérieur, choisissez une antenne adaptée.

Que faire si la réception est mauvaise ?

Essayez de placer l'antenne près d'une fenêtre, le plus haut possible, et éloignez-la des sources d'interférences comme les micro-ondes ou les climatiseurs. Ajustez l'orientation pour capter le meilleur signal.

L'antenne est-elle compatible avec la TNT française ?

Oui, elle est compatible avec les normes DVB-T et DVB-T2 utilisées en France pour la TNT HD.

Comment nettoyer l'antenne ?

Débranchez l'antenne, puis essuyez-la avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

L'antenne peut-elle être montée au mur ?

Le support fourni est un support de table. Pour une fixation murale, vous aurez besoin d'un support adapté (non inclus).

Que contient l'emballage ?

L'emballage contient l'unité principale de l'antenne, un support de table et un adaptateur secteur.

Où trouver la déclaration de conformité ?

La déclaration de conformité complète est disponible en téléchargement sur le site nedis.fr/ANIR2513GY700#support.

MODE D'EMPLOI ANIR2513GY700 NEDIS

Guide de démarrage rapide 9

Snelstartgids 12

Antenne TV intérieure

ANIR2513GY700

Utilisation prévue

Il s'agit d'une antenne spécialement conçue pour la réception de diffusion TV numérique terrestre.

Le produit est une antenne qui peut être utilisée avec un téléviseur ou un décodeur prenant en charge l'alimentation par câble coaxial.

Le produit est prévu pour un usage intérieur uniquement.

Caractéristiques techniques

Produit Antenne TV intérieure

Article numéro ANIR2513GY700

Puissance d'entrée Adaptateur CA/CC : 12 VCC ;200 mADécodeur TVN : 5.0 VCC ; 40 mA

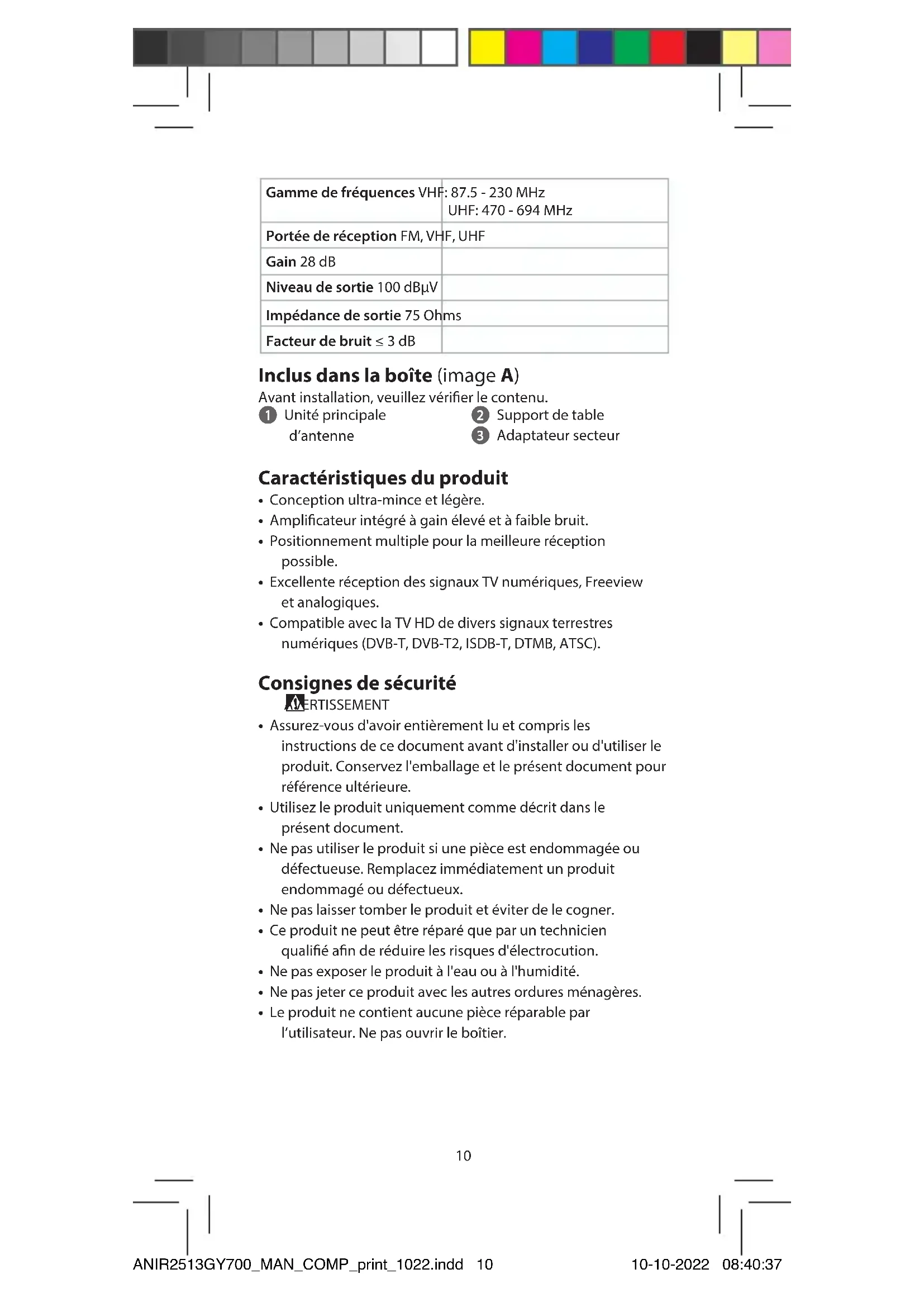

Gamme de fréquences VHF: 87.5 - 230 MHzUHF: 470 - 694 MHz

Portée de réception FM, VHF, UHF

Gain 28 dB

Niveau de sortie 100 dBμV

Impédance de sortie 75 Ohms

Facteur de bruit ≤ 3 dB

Inclus dans la boîte (image a)

Avant installation, veuillez vérifier le contenu.

1 Unité principale d'antenne

2 Support de table 3 Adaptateur secteur

Caractéristiques du produit

• Conception ultra-mince et légère.
• Amplificateur intégré à gain élevé et à faible bruit.
• Positionnement multiple pour la meilleure réception possible.
• Excellente réception des signaux TV numériques, Freeview et analogiques.
• Compatible avec la TV HD de divers signaux terrestres numériques (DVB-T, DVB-T2, ISDB-T, DTMB, ATSC).

Consignes de sécurité

• Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conservez l'emballage et le présent document pour référence ultérieure.
• Utilisez le produit uniquement comme décrit dans le présent document.
• Ne pas utiliser le produit si une pièce est endommagée ou défectueuse. Remplacez immédiatement un produit endommagé ou défectueux.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ce produit ne peut être réparé que par un technicien qualifié afin de réduire les risques d'électrocution.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Ne pas jeter ce produit avec les autres ordures ménagères.
• Le produit ne contient aucune pièce réparable par l'utilisateur. Ne pas ouvrir le boîtier.
• Gardez le produit hors de portée des enfants, de personnes infirmes ou d'animaux.
• Vérifiez régulièrement si le produit présente des signes de dommages. En cas de dommages, n'utilisez plus le produit et renvoyez-le au fournisseur.
• Tenez le produit à l'écart des sources de chaleur. Ne pas placer le produit sur des surfaces chaudes ou à proximité de flammes nues.
• Ne soumettez pas le produit à des contraintes mécaniques.
• Ne pas exposer le produit à un niveau élevé de vibrations.

Mode d'emploi

Pour la meilleure réception, merci de vérifier les conditions suivantes :

• Éloignez l'antenne des sources d'interférences : éloignez l'antenne des appareils à forte consommation d'énergie, tels qu'un climatiseur, un ascenseur, un sèche-cheveux et un four à micro-ondes.
• Positionnez l'antenne à proximité des fenêtres lorsque vous l'utilisez dans un environnement intérieur.
• Installez l'antenne le plus haut possible : en réception numérique terrestre, les interceptions entre l'antenne et la tour de transmission entraîneront temporairement une perte de signal. Veuillez installer l'antenne aussi haut que possible afin de réduire les interceptions.

Installation : alimentée par un adaptateur ca/cc (image b)

1. Connectez le câble coaxial avec l'antenne et le décodeur TVN ou le téléviseur.
2. Connectez la prise de sortie CC de l'adaptateur d'alimentation au connecteur d'entrée CC de l'antenne, puis branchez l'adaptateur d'alimentation CA/CC dans la prise d'alimentation CA.
3. Une fois toutes les connexions effectuées correctement, mettez en marche le téléviseur et sélectionnez un programme TV, puis réglez la position de l'antenne jusqu'à obtenir la meilleure réception de signal.

Traitement des déchets

Ce symbole indique que ce produit ne doit pas être jeté avec les autres déchets ménagers dans l'UE. Afin d'éviter tout risque pour l'environnement ou la santé humaine d'une élimination incontrôlée des déchets, vous devez le recycler pour qu'il puisse promouvoir la réutilisation durable des matières premières. Pour retourner votre produit usagé, vous pouvez utiliser les systèmes de reprise et de collecte classiques ou contacter le magasin où le produit a été acheté. Il peut recycler ce produit pour l'environnement.

Déclaration de conformité

Nous, Nedis B. V., déclarons en tant que fabricant que le produit ANIR2513GY700 de notre marque Nedis®, produit en Chine, a été testé conformément à toutes les normes et réglementations CE en vigueur et que tous les tests ont été réussis. Cela inclut, sans toutefois s'y limiter, la directive RED 2014/53/UE.

La Déclaration de conformité complète (et la fiche de sécurité le cas échéant) peut être trouvée et téléchargée via: nedis.fr/ANIR2513GY700#support
