Type de produit	Antenne TV extérieure
Marque	NEDIS
Modèle	ANOR5003BK700
Gamme de fréquences	FM 87,5 – 108,5 MHz / VHF 170 – 230 MHz / UHF 470 – 694 MHz
Gain	28 dB
Impédance de sortie	16 Ohms
Alimentation	12 V CC, 200 mA via adaptateur secteur inclus
Connecteur	F mâle / F femelle avec capuchon étanche
Usage prévu	Extérieur (peut être utilisé en intérieur)
Réception	Omnidirectionnelle 360°
Fonctions principales	Réception TV numérique terrestre (DVB-T/T2) et radio FM
Inclus dans la boîte	Unité principale, support de table, bouchon étanche, adaptateur secteur, accessoires de montage sur mât, insertion d'alimentation CC
Sécurité	Ne pas exposer à l'eau ou à l'humidité ; ne pas ouvrir le boîtier ; tenir hors de portée des enfants
Entretien et nettoyage	Vérifier régulièrement les dommages ; nettoyer avec un chiffon sec
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter un technicien qualifié

FOIRE AUX QUESTIONS - ANOR5003BK700 NEDIS

Comment installer l'antenne ANOR5003BK700 ?

Utilisez les accessoires de montage sur mât pour une installation extérieure ou le support de table pour une utilisation intérieure. Connectez le câble coaxial au connecteur F, puis branchez l'adaptateur secteur. Orientez l'antenne pour obtenir la meilleure réception.

Quel adaptateur secteur dois-je utiliser ?

Utilisez uniquement l'adaptateur secteur fourni en sortie 12 V CC, 200 mA. Un adaptateur non conforme pourrait endommager l'antenne.

Puis-je utiliser cette antenne en intérieur ?

Oui, l'antenne peut être utilisée en intérieur. Placez-la près d'une fenêtre, loin des sources d'interférences, pour une meilleure réception.

Quelle est la portée de réception de l'antenne ?

La portée dépend de l'environnement. L'antenne couvre les bandes FM, VHF et UHF avec un gain de 28 dB. Installez-la le plus haut possible pour maximiser la portée.

Comment améliorer la réception de l'antenne ?

Éloignez l'antenne des appareils électriques (climatiseur, micro-ondes) et des obstacles. Montez-la en hauteur et orientez-la vers la tour de transmission. Utilisez le réglage omnidirectionnel à 360°.

Que faire en cas de perte de signal ?

Vérifiez les connexions du câble coaxial et de l'adaptateur. Assurez-vous que l'antenne n'est pas obstruée. Déplacez-la légèrement pour optimiser la réception.

L'antenne est-elle réparable ?

Non, l'antenne ne contient aucune pièce réparable par l'utilisateur. En cas de panne, contactez un technicien qualifié ou retournez au fournisseur.

Comment brancher le câble coaxial ?

Connectez le connecteur mâle F du câble au connecteur femelle de l'antenne. Fixez le capuchon étanche pour protéger la connexion des intempéries.

Que faire si l'image n'est pas claire ?

Ajustez la position de l'antenne pour un meilleur signal. Vérifiez les branchements et assurez-vous que l'alimentation est bien branchée. Évitez les interférences.

Comment nettoyer l'antenne ?

Débranchez l'antenne de l'alimentation avant nettoyage. Utilisez un chiffon sec et doux pour enlever la poussière. N'utilisez pas de produits chimiques ou d'eau.

MODE D'EMPLOI ANOR5003BK700 NEDIS

Guide de démarrage rapide 11

Snelstartgids 14

Antenne de télévision extérieure

ANOR5003BK700

Utilisation prévue

Il s'agit d'une antenne spécialement conçue pour la réception de diffusion TV numérique terrestre.

Le produit est une antenne qui peut être utilisée avec un téléviseur ou un décodeur prenant en charge l'alimentation par câble coaxial.

Ce produit est prévu pour un usage extérieur uniquement.

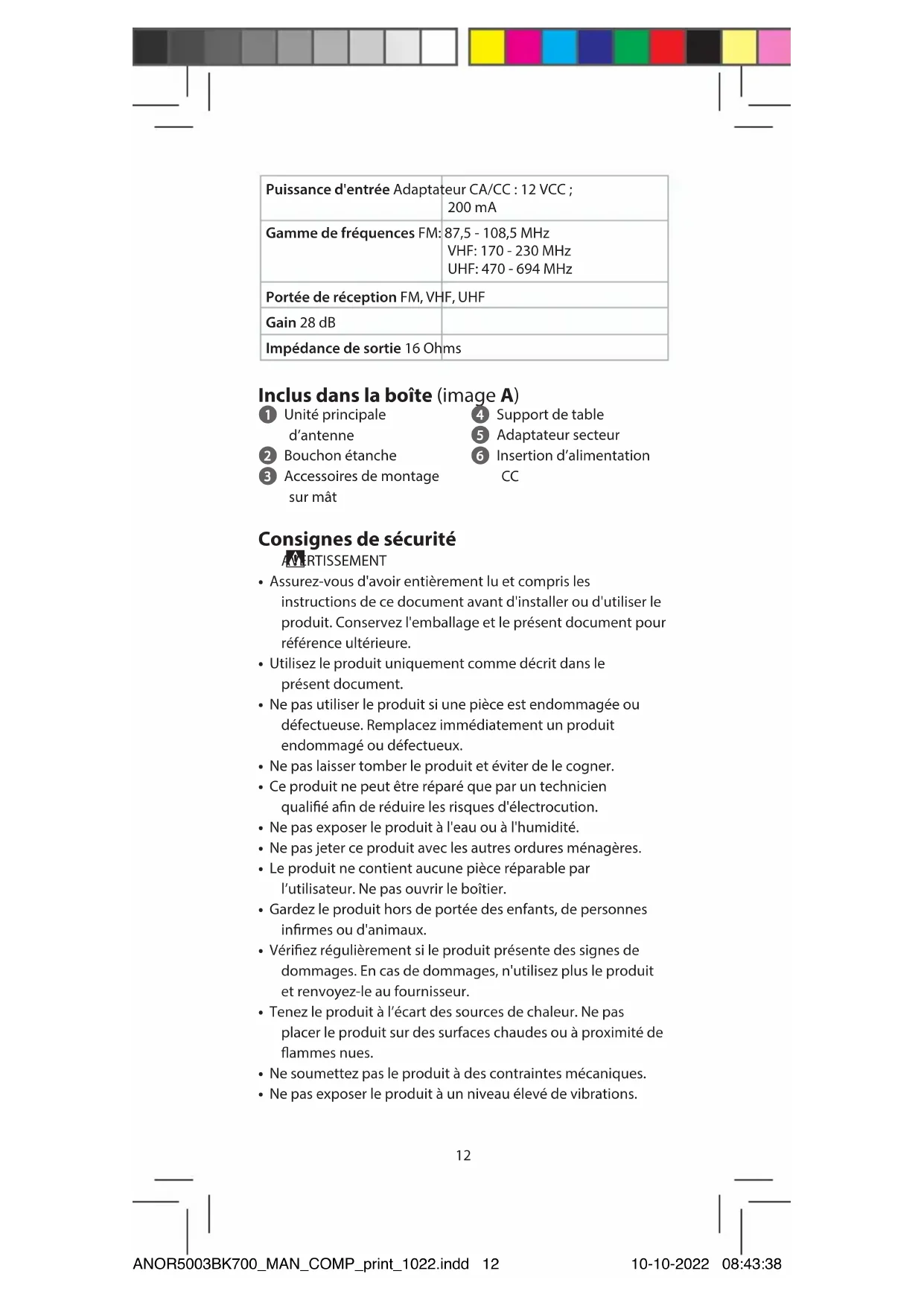

Caractéristiques techniques

Produit Antenne de télévision extérieure

Article numéro ANOR5003BK700

Puissance d'entrée Adaptateur CA/CC : 12 VCC ;200 mA

Gamme de fréquences FM: 87,5 - 108,5 MHzVHF: 170 - 230 MHzUHF: 470 - 694 MHz

Portée de réception FM, VHF, UHF

Gain 28 dB

Impédance de sortie 16 Ohms

Inclus dans la boîte (image a)

① Unité principale d'antenne

Support de table

2 Bouchon étanche

5 Adaptateur secteur

3 Accessoires de montage sur mât

6 Insertion d'alimentation CC

Avertissement

• Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conservez l'emballage et le présent document pour référence ultérieure.
• Utilisez le produit uniquement comme décrit dans le présent document.
• Ne pas utiliser le produit si une pièce est endommagée ou défectueuse. Remplacez immédiatement un produit endommagé ou défectueux.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ce produit ne peut être réparé que par un technicien qualifié afin de réduire les risques d'électrocution.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Ne pas jeter ce produit avec les autres ordures ménagères.
• Le produit ne contient aucune pièce réparable par l'utilisateur. Ne pas ouvrir le boîtier.
• Gardez le produit hors de portée des enfants, de personnes infirmes ou d'animaux.
• Vérifiez régulièrement si le produit présente des signes de dommages. En cas de dommages, n'utilisez plus le produit et renvoyez-le au fournisseur.
• Tenez le produit à l'écart des sources de chaleur. Ne pas placer le produit sur des surfaces chaudes ou à proximité de flammes nues.
• Ne soumettez pas le produit à des contraintes mécaniques.
• Ne pas exposer le produit à un niveau élevé de vibrations.

Mode d'emploi

Pour la meilleure réception, merci de vérifier les conditions suivantes :

• Éloignez l'antenne des sources d'interférences : éloignez l'antenne des appareils à forte consommation d'énergie, tels qu'un climatiseur, un ascenseur, un sèche-cheveux et un four à micro-ondes.
• Positionnez l'antenne à proximité des fenêtres lorsque vous l'utilisez dans un environnement intérieur.
• Installez l'antenne le plus haut possible : en réception numérique terrestre, les interceptions entre l'antenne et la tour de transmission entraîneront temporairement une perte de signal. Veuillez installer l'antenne aussi haut que possible afin de réduire les interceptions.

Montage de l'antenne

1. Utilisez les accessoires de montage sur mât pour fixer l'antenne sur le mât (image B).
2. Utilisez l'accessoire de support debout pour maintenir l'antenne debout sur la table pour une utilisation en intérieur (image C).
3. Connectez le connecteur mâle « F » du câble coaxial au connecteur femelle « F » de l'antenne, et posez le capuchon étanche à l'extrémité du connecteur « F » connecté (image D).
4. Installation : veuillez prendre en compte les instructions (image E) et (image F) suivantes pour référence. • Utilisation extérieure (image E) • Utilisation intérieure (image F)

Installation : alimentée par un adaptateur ca/cc

1. Une fois le montage et l'installation de l'antenne terminés, veuillez ajuster l'antenne dans la meilleure position afin d'obtenir une image TV nette, puis fixez l'antenne.
2. Arrangez le câble coaxial pour plus de propreté, de rangement et de sécurité. Réception du signal TV omnidirectionnel à 360 degrés (image G).

Traitement des déchets

Ce symbole indique que ce produit ne doit pas être jeté avec les autres déchets ménagers dans l'UE. Afin d'éviter tout risque pour l'environnement ou la santé humaine d'une élimination incontrôlée des déchets, vous devez le recycler pour qu'il puisse promouvoir la réutilisation durable des matières premières. Pour retourner votre produit usagé, vous pouvez utiliser les systèmes de reprise et de collecte classiques ou contacter le magasin où le produit a été acheté. Il peut recycler ce produit pour l'environnement.

Déclaration de conformité

Nous, Nedis B. V., déclarons en tant que fabricant que le produit ANOR5003BK700 de notre marque Nedis ®, produit en Chine, a été testé conformément à toutes les normes et réglementations CE en vigueur et que tous les tests ont été réussis. Cela inclut, sans toutefois s'y limiter, la directive RED 2014/53/UE.

La Déclaration de conformité complète (et la fiche de sécurité le cas échéant) peut être trouvée et téléchargée via: nedis.fr/ANOR5003BK700#support
