Tip produs	Antenă TV exterioară
Marcă	NEDIS
Model	ANOR5003BK700
Gamă de frecvențe	FM 87,5 – 108,5 MHz / VHF 170 – 230 MHz / UHF 470 – 694 MHz
Câștig	28 dB
Impedanță de ieșire	16 Ohmi
Alimentare	12 V CC, 200 mA prin adaptor de rețea inclus
Conector	F masculin / F feminin cu capac etanș
Utilizare prevăzută	Exterior (poate fi folosit în interior)
Recepție	Omnidirecțională 360°
Funcții principale	Recepție TV digitală terestră (DVB-T/T2) și radio FM
Inclus în cutie	Unitate principală, suport de masă, capac etanș, adaptor de rețea, accesorii de montare pe catarg, inserție de alimentare CC
Siguranță	Nu expuneți la apă sau umiditate; nu deschideți carcasa; țineți departe de copii
Întreținere și curățare	Verificați regulat deteriorările; curățați cu o cârpă uscată
Piese de schimb și reparabilitate	Nicio piesă reparabilă de utilizator; contactați un tehnician calificat

Întrebări frecvente - ANOR5003BK700 NEDIS

Cum se instalează antena ANOR5003BK700 ?

Utilizați accesoriile de montare pe catarg pentru o instalare exterioară sau suportul de masă pentru utilizare interioară. Conectați cablul coaxial la conectorul F, apoi conectați adaptorul de rețea. Orientați antena pentru a obține cea mai bună recepție.

Ce adaptor de rețea trebuie să folosesc?

Folosiți numai adaptorul de rețea furnizat cu ieșire 12 V CC, 200 mA. Un adaptor neconform ar putea deteriora antena.

Pot folosi această antenă în interior?

Da, antena poate fi folosită în interior. Așezați-o lângă o fereastră, departe de sursele de interferențe, pentru o recepție mai bună.

Care este raza de recepție a antenei?

Raza depinde de mediu. Antena acoperă benzile FM, VHF și UHF cu un câștig de 28 dB. Instalați-o cât mai sus posibil pentru a maximiza raza.

Cum pot îmbunătăți recepția antenei?

Îndepărtați antena de aparatele electrice (aer condiționat, cuptor cu microunde) și de obstacole. Montați-o la înălțime și orientați-o spre turnul de transmisie. Utilizați reglajul omnidirecțional la 360°.

Ce fac în caz de pierdere a semnalului?

Verificați conexiunile cablului coaxial și ale adaptorului. Asigurați-vă că antena nu este obstrucționată. Mutați-o ușor pentru a optimiza recepția.

Antena este reparabilă?

Nu, antena nu conține nicio piesă reparabilă de utilizator. În caz de defecțiune, contactați un tehnician calificat sau returnați furnizorului.

Cum se conectează cablul coaxial?

Conectați conectorul masculin F al cablului la conectorul feminin al antenei. Fixați capacul etanș pentru a proteja conexiunea de intemperii.

Ce fac dacă imaginea nu este clară?

Reglați poziția antenei pentru un semnal mai bun. Verificați conexiunile și asigurați-vă că alimentarea este conectată corect. Evitați interferențele.

Cum se curăță antena?

Deconectați antena de la alimentare înainte de curățare. Folosiți o cârpă uscată și moale pentru a îndepărta praful. Nu utilizați produse chimice sau apă.

MANUAL DE UTILIZARE ANOR5003BK700 NEDIS

Ghid rapid de inițiere

50

Ghid rapid de inițiere

ANOR5003BK700

Antenă TV de exterior

Utilizare preconizată

Aceasta este o antenă proiectată special pentru recepționarea difuzării TV terestre digitale.

Acest produs este o antenă, care poate fi utilizată cu un televizor sau un decodor TV care acceptă alimentare prin cablu coaxial.

Acest produs este destinat exclusiv pentru utilizare în aer liber.

Date tehnice

Produs Antenă TV de exterior
Numărul articolului ANOR5003BK700
Energie electrică de intrare	Adaptor AC/DC: 12 VDC; 200 mA
Interval de frecvențe FM: 87,5 - 108,5 MHzVHF: 170 - 230 MHzUHF: 470 - 694 MHz
Gama de recepție FM, VHF, UHF
Căștig 28 dB
Impedanță de ieșire 16 Ohm

Inclus în pachet (imagine A)

1 Unitatea principală a antenei

5 Adaptor electric

2 Capac impermeabil

6 Insert alimentare DC

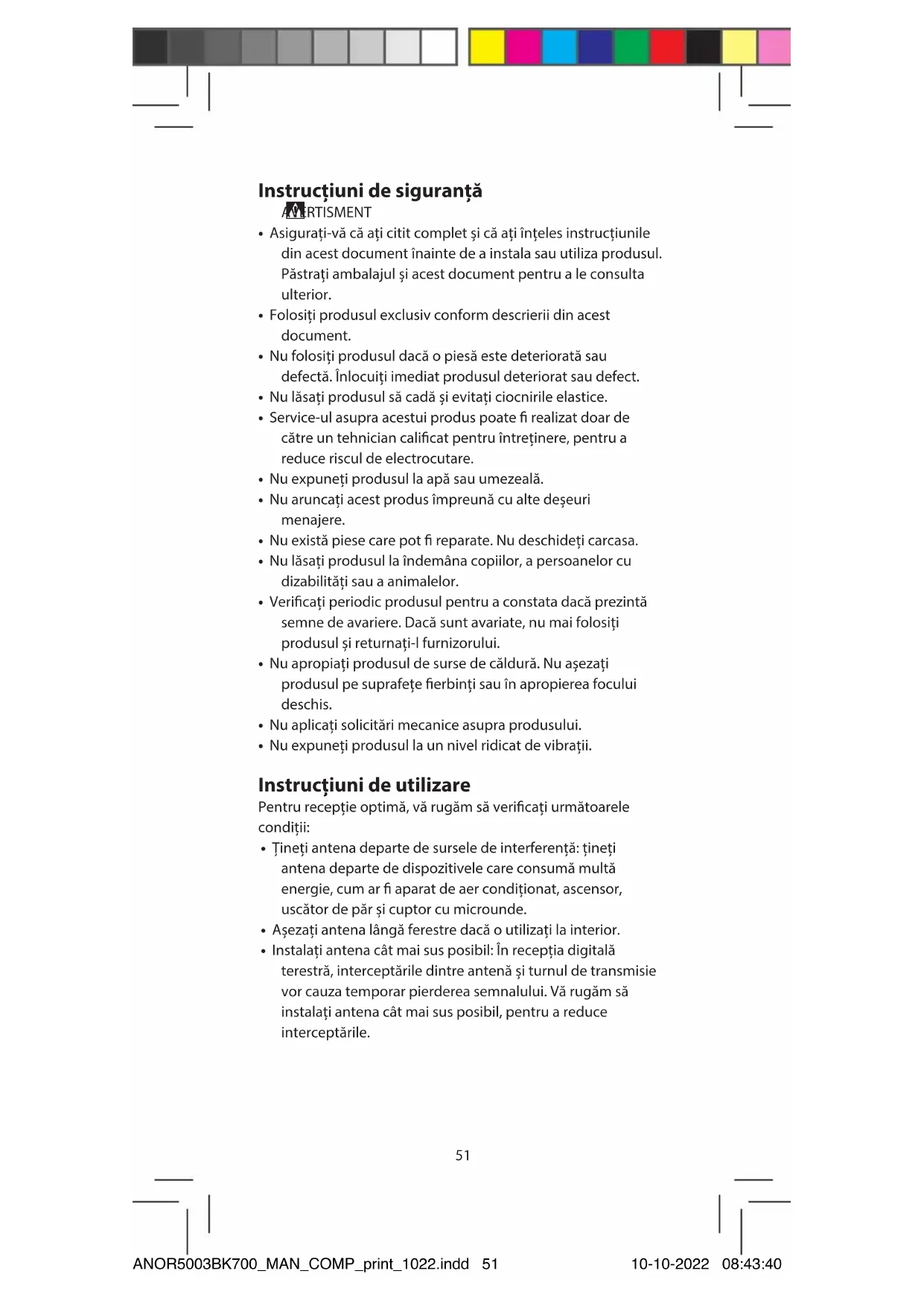

Instrucțiuni de siguranță

ARTISMENT

• Asigurați-vă că ați citit complet și că ați înțeles instrucțiunile din acest document înainte de a instala sau utiliza produsul. Păstrați ambalajul și acest document pentru a le consulta ulterior.
• Folosiți produsul exclusiv conform descrierii din acest document.
• Nu folosiți produsul dacă o piesă este deteriorată sau defectă. Înlocuiti imediat produsul deteriorat sau defect.
• Nu lăsați produsul să cadă și evitați ciocnirile elastice.
• Service-ul asupra acestui produs poate fi realizat doar de câtre un tehnician calificat pentru întreținere, pentru a reduce riscul de electrocutare.
• Nu expuneți produsul la apă sau umezeală.
• Nu aruncați acest produs împreună cu alte deșeuri menajere.
• Nu există piese care pot fi reparate. Nu deschideți carcasa.
• Nu lăsați produsul la îndemâna copiilor, a persoanelor cu dizabilități sau a animalelor.
• Verificați periodic produsul pentru a constata dacă prezintă semne de avariere. Dacă sunt avariate, nu mai folositți produsul și returnați-l furnizorului.
• Nu apropiati produsul de surse de căldură. Nu așezați produsul pe suprafețe fierbinți sau în apropierea focului deschis.
• Nu aplicați solicitări mecanice asupra produsului.
• Nu expuneti produsul la un nivel ridicat de vibrății.

Instrucțiuni de utilizare

Pentru recepție optimă, vă rugăm să verificați următoarele condiții:

• Tineți antena departe de sursele de interferență: tineți antena departe de dispozitivele care consumă multă energie, cum ar fi aparat de aer condiționat, ascensor, uscător de păr și cuptor cu microunde.
• Asezați antena lângă ferestre dacă o utilizați la interior.
• Instalați antena cât mai sus posibil: În recepția digitală terestră, interceptările dintre antenă și turnul de transmisie vor cauza temporar pierderea semnalului. Vă rugăm să instalați antena cât mai sus posibil, pentru a reduce interceptările.

Montarea antenei

1. Utilizați accesoriiile de montare pe stâlp pentru a instala antena pe stâlp (imagine B).
2. Folosiți accesoriiul de montare verticală pentru a menține antena în picioare pe masă pentru utilizare în interior (imagine C).
3. Conectați mufa tată „F“ a cablului coaxial la mufa mamă „F“ a antenei și puneți capacul impermeabil la capătul mufei „F“ conectate (imagine D).
4. Instalare: vă rugăm să aplicați următoarele instrucțiuni de instalare (imagine E) și (imagine F).

• Utilizare la exterior (imagine E)

• Utilizare la interior (imagine F)

Instalare: alimentare cu adaptor AC/DC

1. După finalizarea montajului și instalării antenei, vă rugăm să reglați antena în poziția optimă pentru a obține o imagine TV clară, apoi fixați antena.
2. Dispuneți cablul coaxial în așa fel încât să rămână întins, curat și în siguranță.

recepție semnal TV direcție OMNI 360 de grade (imagine G).

Eliminare

Acest simbol indică faptul că produsul nu trebuie eliminat cu alte deșeuri menajere, în întreaga UE. Pentru prevenirea posibilelor daune asupra mediului sau sănătății umane prin eliminarea necontrolată a deșeurilor, aveți responsabilitatea de a-l recicla, în scopul promovării reutilizării sustenabile a materiilor prime. Pentru returnarea produsului dumneavoastră uzat, puteți folosi sistemele obișnuite de returnare și colectare sau puteți contacta magazinul în care a fost achiziționat produsul. În cadrul acestui magazin se poate recicla produsul într-un mod responsabil față de mediu.

Declaratie de conformitate

Noi, Nedis B.V., declarăm, în calitate de producător, că produsul ANOR5003BK700 de la marca noastră Nedis®, fabricat în China, a fost testat în conformitate cu toate standardele CE și reglementările relevante și că toate testele au fost trecute cu succes. Aceasta include, dar nu se limitează la directiva RED 2014/53/UE.

Declarația de conformitate completă (și fișa tehnică de securitate, dacă este cazul) pot fi găsite și descărcate prin intermediul:

nedis.ro/ANOR5003BK700#support
