ANIR2512GY700 - Antena TV NEDIS - Manual de utilizare gratuit

Tip de produs	Antenă TV interioară
Marcă	Nedis
Model	ANIR2512GY700
Gamă de frecvențe	VHF: 87,5 - 230 MHz, UHF: 470 - 694 MHz
Câștig	28 dB
Nivel de ieșire	100 dBμV
Impedanță de ieșire	75 Ohmi
Factor de zgomot	≤ 3 dB
Alimentare	Adaptor CA/CC 12 VCC 200 mA sau prin decoder TV 5 VCC 40 mA
Conector	CEI (coaxial)
Utilizare prevăzută	Doar în interior
Funcții principale	Amplificator integrat cu câștig mare și zgomot redus, ecranare împotriva interferențelor, tehnologie SMD
Fixare	Pe perete (pe catarg) sau pe masă cu suport inclus
Accesorii incluse	Unitatea principală cu cablu coaxial, adaptor de rețea, suport de birou
Compatibilitate	DVB-T, ISDB-T, DMB-T/H, ATSC, DAB/FM, HD TV
Întreținere și curățare	Curățați cu o cârpă moale și uscată. Nu utilizați produse chimice.
Siguranță	Nu expuneți la apă sau umiditate. A nu se lăsa la îndemâna copiilor. Nu deschideți carcasa.
Piese de schimb și reparabilitate	Nicio piesă nu poate fi reparată de utilizator. În caz de deteriorare, returnați la furnizor.
Informații generale	Design elegant și compact, finisaj negru lucios. Portabil pentru utilizare mobilă (camping, barcă).

Întrebări frecvente - ANIR2512GY700 NEDIS

Cum să alimentez antena Nedis ANIR2512GY700?

Antena poate fi alimentată în două moduri: fie printr-un adaptor de rețea inclus (12 VCC, 200 mA) conectând mufa CC la antenă, fie direct de la decoderul TV dacă acesta suportă alimentarea prin cablu coaxial (5 VCC, 40 mA). Asigurați-vă că funcția de alimentare coaxială a decoderului este activată.

Care este raza de acțiune a acestei antene interioare?

Raza depinde de mediu și de apropierea de turnurile de transmisie. Cu un câștig de 28 dB, este proiectată pentru recepție pe o rază tipică de 30-50 km, în funcție de obstacole. Pentru o recepție mai bună, plasați antena lângă o fereastră și la înălțime.

Pot folosi această antenă în exterior?

Nu, această antenă este destinată doar pentru uz interior. Nu este concepută să reziste la intemperii. Pentru utilizare exterioară, alegeți un model adecvat.

Cum pot îmbunătăți recepția semnalului?

Plasați antena lângă o fereastră, la înălțime, și departe de surse de interferențe precum aparate de aer condiționat, cuptoare cu microunde sau ascensoare. Orientați antena rotind corpul sau poziționând-o vertical/orizontal. Utilizați suportul de perete pentru o fixare stabilă.

Este această antenă compatibilă cu toate televizoarele?

Da, este compatibilă cu orice televizor sau decoder care are o intrare coaxială (conector CEI). Suportă standardele DVB-T, ISDB-T, DMB-T/H, ATSC și radioul DAB/FM. Asigurați-vă că televizorul are un tuner digital.

Ce să fac dacă nu captez niciun canal după instalare?

Verificați mai întâi că antena este alimentată corect (adaptor conectat sau decoder activat). Apoi, efectuați o căutare de canale pe televizor. Dacă nu apare nimic, mutați antena în diferite locații (lângă o fereastră, la înălțime) și repetați căutarea. Îndepărtați-o de dispozitivele electronice.

Antena necesită o întreținere specială?

O curățare ocazională cu o cârpă moale și uscată este suficientă. Nu utilizați produse chimice sau abrazive. Nu lăsați antena într-un mediu umed sau prăfuit.

Pot folosi antena cu un decoder TV fără adaptor?

Da, dacă decoderul suportă alimentarea prin cablu coaxial la 5 VCC. Conectați pur și simplu cablul coaxial al antenei la decoder, apoi activați funcția de alimentare coaxială în setările decoderului. Consultați manualul decoderului.

Cum fixez antena pe perete?

Antena poate fi fixată pe perete cu ajutorul suportului inclus. Utilizați găurile de fixare prevăzute pe spatele antenei (diblurile nu sunt incluse). De asemenea, o puteți așeza pe o masă folosind suportul de birou furnizat.

Ce fac în caz de defecțiune a antenei?

Dacă antena este deteriorată sau nu funcționează corect, nu o deschideți (nicio piesă reparabilă de utilizator). Contactați serviciul post-vânzare Nedis sau returnați-o la magazinul de achiziție pentru înlocuire. Păstrați dovada de cumpărare.

MANUAL DE UTILIZARE ANIR2512GY700 NEDIS

Ghid rapid de inițiere

Antenă TV de interior

ANIR2512GY700

Utilizare preconizată

Acest produs este o antenă, care poate fi utilizată cu un televizor sau un decodor TV care acceptă alimentare prin cablu coaxial.

Aceasta este o antenă proiectată special pentru recepționarea difuzării TV terestre digitale.

Produsul este destinat exclusiv pentru utilizare în interior.

Date tehnice

Produs Antenă TV de interior
Numărul articolului ANIR2512GY700
Energie electrică de intrare	Adaptor AC/DC: 12 VDC; 200 mADecodor DTV: 5.0 VDC; 40 mA
Interval de frecvențe VHF: 87.5 - 230 MHzUHF: 470 - 694 MHz
Conector Conector IEC
Câștig 28 dB

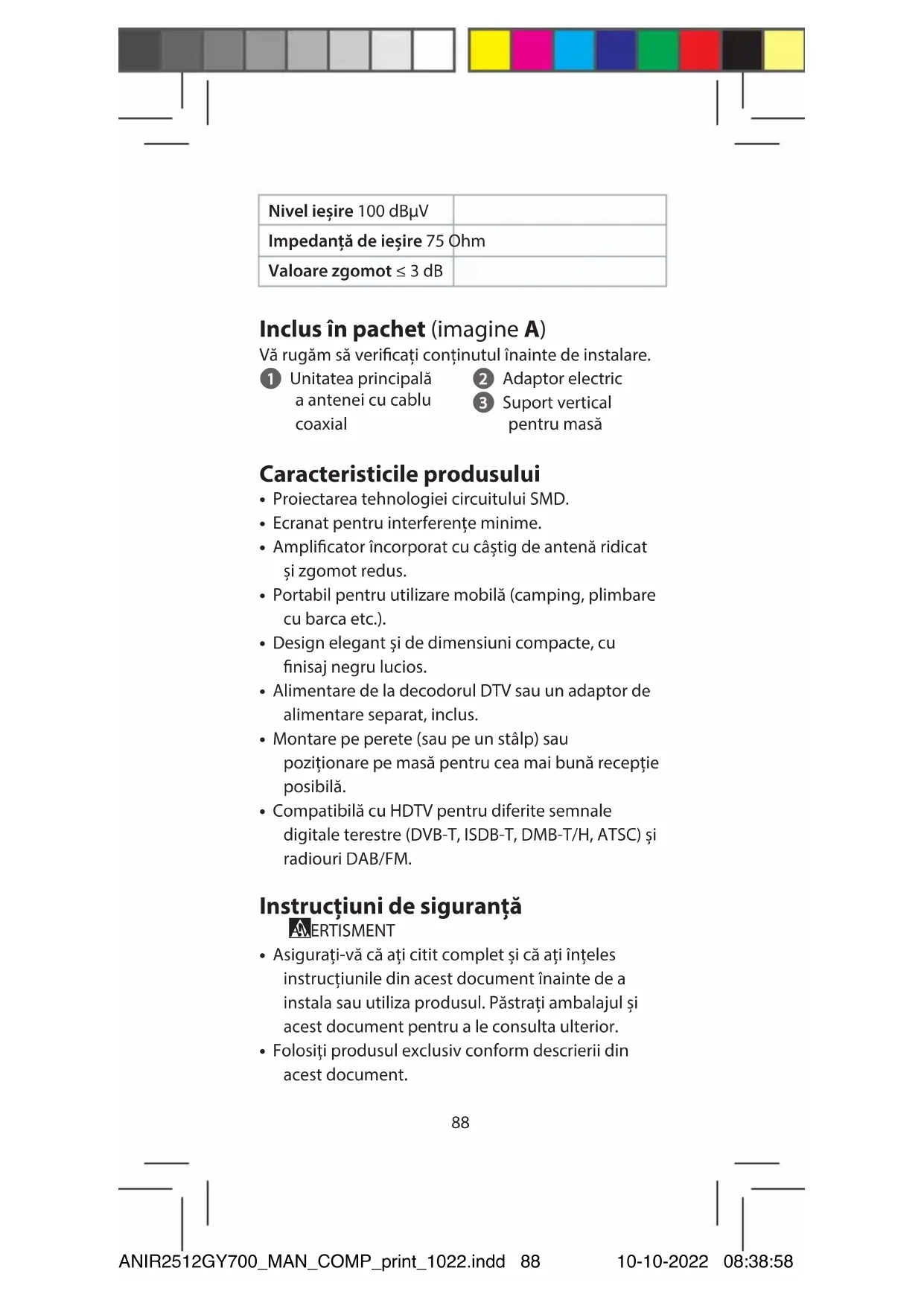

Nivel ieşire 100 dBμV
Impedanță de ieşire 75 Ohm
Valoare zgomot ≤ 3 dB

Inclus în pachet (imagine A)

Vă rugăm să verificați conținutul înainte de instalare.

1 Unitatea principală a antenei cu cablu coaxial

② Adaptor electric ③ Suport vertical pentru masă

Caracteristicile produsului

• Proiectarea tehnologiei circuitului SMD.
• Ecranat pentru interferente minime.
• Amplificator încorporat cu câștig de antenă ridicat și zgomot redus.
• Portabil pentru utilizare mobilă (camping, plimbare cu barca etc.).
• Design elegant și de dimensiuni compacte, cu finisaj negru lucios.
• Alimentare de la decodorul DTV sau un adaptor de alimentare separat, inclus.
• Montare pe perete (sau pe un stâlp) sau poziționare pe masă pentru cea mai bună recepție posibilă.
• Compatibilă cu HDTV pentru diferite semnale digitale terestre (DVB-T, ISDB-T, DMB-T/H, ATSC) și radiouri DAB/FM.

Instrucțiuni de siguranță

AMERTISMENT

- Asigurați-vă că ați citit complet și că ați înțeles instrucțiunile din acest document înainte de a instala sau utiliza produsul. Păstrați ambalajul și acest document pentru a le consulta ulterior.

- Folosiți produsul exclusiv conform descrierii din acest document.

- Nu folosiți produsul dacă o piesă este deteriorată sau defectă. Înlocuiți imediat produsul deteriorat sau defect.

- Nu lăsați produsul să cadă și evitați ciocnirile elastice.

- Service-ul asupra acestui produs poate fi realizat doar de câtre un tehnician calificat pentru întreținere, pentru a reduce riscul de electrocutare.

- Nu expuneți produsul la apă sau umezeală.

- Nu aruncați acest produs împreună cu alte deșeuri menajere.

- Nu există piese care pot fi reparate. Nu deschideți carcasa.

- Nu lăsați produsul la îndemâna copiilor, a persoanelor cu dizabilități sau a animalelor.

- Verificați periodic produsul pentru a constata dacă prezintă semne de avariere. Dacă sunt avariate, nu mai folosiți produsul și returnați-l furnizorului.

- Nu apropiati produsul de surse de căldură. Nu așezați produsul pe suprafete fierbinți sau în apropierea focului deschis.

- Nu aplicați solicitări mecanice asupra produsului.

- Nu expuneți produsul la un nivel ridicat de vibrații.

Instrucțiuni de utilizare

Pentru recepție optimă, vă rugăm să verificați următoarele condiții:

- Tineți antena departe de sursele de interferență: țineți antena departe de dispozitivele care consumă multă energie, cum ar fi aparat de aer condiționat, ascensor, uscător de păr și cuptor cu microunde.

- Aşezati antena lângă ferestre dacă o utilizati la interior.

- Instalați antena cât mai sus posibil: În recepția digitală terestră, interceptările dintre antenă și turnul de transmisie vor cauza temporar pierderea

semnalului. Vă rugăm să instalați antena cât mai sus posibil, pentru a reduce interceptările.

Instalare 1: alimentare cu decodorul DTV (imagine B)

Vă rugăm să rețineți că în acest tip de instalare, trebuie să vă asigurați că decodorul dvs. poate accepta alimentarea cu cablu coaxial de 5V DC prin intermediul conectorului IEC sau F către antenă.

1. Scoateți unitatea principală a antenei și accesoriiile din cutie.
2. Conectați cablul coaxial cu antena și decodorul DTV.
3. Conectați decodorul DTV la televizor. Asigurați-vă că funcția de alimentare a cablului coaxial a STB-ului dvs. este activată. (Vă rugăm să verificați în manualul de utilizare al STB-ului dvs. funcția de alimentare a cablului coaxial).
4. Reglați antena (rotiți corpul antenei în diferite direcții sau puneți-o în poziție verticală sau orizontală) în poziția optimă pentru a recepționa semnalul TV digital. (Se recomandă plasarea antenei în apropierea ferestre i pe unde intră semnalul TV digital).
5. Dispuneți cablul coaxial în așa fel încât să rămână întins, curat și în siguranță.

Instalare 2: alimentare cu adaptorul AC/DC (imagine C)

1. Scoateți unitatea principală a antenei și accesoriiile din cutie.
2. Conectați cablul coaxial cu antena și decodorul DTV sau televizorul.
3. Conectati decodorul DTV la televizor.

4. Conectați mufa de ieșire DC a adaptorului de alimentare la conectorul de intrare DC al antenei, apoi conectați adaptorul de alimentare AC/DC la priza de alimentare AC.

5. Reglați antena (rotiți corpul antenei în diferite direcții sau puneți-o în poziție verticală sau orizontală) în poziția optimă pentru a recepționa semnalul TV digital. (Se recomandă plasarea antenei în apropierea ferestre i pe unde intră semnalul TV digital).

6. Dispuneți cablul coaxial în așa fel încât să rămână întins, curat și în siguranță.

După finalizarea instalării, puteți utiliza decodorul pentru a verifica puterea și calitatea semnalului. Dacă nu reușiți să obțineți o imagine stabilă, vă rugăm să mutați antena într-o poziție de recepție mai bună. Când găsiți poziția optimă, vă rugăm să o fixați.

Vă rugăm să vă raportați la următoarele 3 moduri diferite de poziționare pentru a fixa antena. Inserați suportul vertical de masă pentru recepție orizontală sau verticală (imagine D).

Eliminare

Acest simbol indică faptul că produsul nu trebuie eliminat cu alte deșeuri menajere, în întreaga UE. Pentru prevenirea posibilelor daune asupra mediului sau sănătății umane prin eliminarea necontrolată a deșeurilor, aveți responsabilitatea de a-l recicla, în scopul promovării reutilizării sustenabile a materiilor prime. Pentru returnarea produsului dumneavoastră uzat, puteți folosi sistemele obișnuite de returnare și colectare sau puteți contacta magazinul în care a fost achiziționat produsul. În cadrul acestui magazin se poate recicla produsul într-un mod responsabil față de mediu.

Declaratie de conformitate

Noi, Nedis B.V., declarăm, în calitate de producător, că produsul ANIR2512GY700 de la marca noastră Nedis®, fabricat în China, a fost testat în conformitate cu toate standardele CE și reglementările relevante și că toate testele au fost trecute cu succes. Aceasta include, dar nu se limitează la directiva RED 2014/53/UE.

Declarația de conformitate completă (și fișa tehnică de securitate, dacă este cazul) pot fi găsite și descărcate prin intermediul:

nedis.ro/ANIR2512GY700#support
