ANIR2512GY700 - Κεραία TV NEDIS - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Εσωτερική κεραία TV
Μάρκα	Nedis
Μοντέλο	ANIR2512GY700
Εύρος συχνοτήτων	VHF : 87,5 - 230 MHz, UHF : 470 - 694 MHz
Απολαβή	28 dB
Επίπεδο εξόδου	100 dBμV
Αντίσταση εξόδου	75 Ωμ
Συντελεστής θορύβου	≤ 3 dB
Τροφοδοσία	Μετασχηματιστής AC/DC 12 VCC 200 mA ή μέσω αποκωδικοποιητή TVN 5 VCC 40 mA
Σύνδεσμος	CEI (ομοαξονικό)
Προβλεπόμενη χρήση	Μόνο σε εσωτερικό χώρο
Κύριες λειτουργίες	Ενσωματωμένος ενισχυτής υψηλής απολαβής και χαμηλού θορύβου, θωράκιση έναντι παρεμβολών, τεχνολογία SMD
Στερέωση	Σε τοίχο (πάνω σε ιστό) ή σε τραπέζι με συμπεριλαμβανόμενη βάση
Περιλαμβανόμενα αξεσουάρ	Κύρια μονάδα με ομοαξονικό καλώδιο, μετασχηματιστή ρεύματος, βάση γραφείου
Συμβατότητα	DVB-T, ISDB-T, DMB-T/H, ATSC, DAB/FM, HD TV
Συντήρηση και καθαρισμός	Καθαρίστε με ένα μαλακό στεγνό πανί. Μη χρησιμοποιείτε χημικά προϊόντα.
Ασφάλεια	Μην εκθέτετε σε νερό ή υγρασία. Κρατήστε μακριά από παιδιά. Μην ανοίγετε το περίβλημα.
Ανταλλακτικά και επισκευασιμότητα	Κανένα ανταλλακτικό δεν μπορεί να επισκευαστεί από τον χρήστη. Σε περίπτωση ζημιάς, επιστρέψτε στον προμηθευτή.
Γενικές πληροφορίες	Κομψός και συμπαγής σχεδιασμός, μαύρο γυαλιστερό φινίρισμα. Φορητό για κινητή χρήση (κάμπινγκ, σκάφος).

Συχνές ερωτήσεις - ANIR2512GY700 NEDIS

Πώς τροφοδοτείται η κεραία Nedis ANIR2512GY700;

Η κεραία μπορεί να τροφοδοτηθεί με δύο τρόπους: είτε μέσω ενός συμπεριλαμβανόμενου μετασχηματιστή ρεύματος (12 VCC, 200 mA) συνδέοντας την υποδοχή DC στην κεραία, είτε απευθείας από τον αποκωδικοποιητή TVN εάν αυτός υποστηρίζει τροφοδοσία μέσω ομοαξονικού καλωδίου (5 VCC, 40 mA). Βεβαιωθείτε ότι η λειτουργία τροφοδοσίας του ομοαξονικού καλωδίου του αποκωδικοποιητή σας είναι ενεργοποιημένη.

Ποια είναι η εμβέλεια αυτής της εσωτερικής κεραίας;

Η εμβέλεια εξαρτάται από το περιβάλλον και την απόσταση από τους πύργους μετάδοσης. Με απολαβή 28 dB, έχει σχεδιαστεί για λήψη σε τυπική ακτίνα 30 έως 50 km ανάλογα με τα εμπόδια. Για καλύτερη λήψη, τοποθετήστε την κεραία κοντά σε παράθυρο και σε ύψος.

Μπορώ να χρησιμοποιήσω αυτήν την κεραία σε εξωτερικό χώρο;

Όχι, αυτή η κεραία προορίζεται μόνο για εσωτερική χρήση. Δεν είναι σχεδιασμένη για αντοχή σε καιρικές συνθήκες. Για εξωτερική χρήση, επιλέξτε ένα κατάλληλο μοντέλο.

Πώς μπορώ να βελτιώσω τη λήψη σήματος;

Τοποθετήστε την κεραία κοντά σε παράθυρο, σε ύψος, και μακριά από πηγές παρεμβολών όπως κλιματιστικά, φούρνοι μικροκυμάτων ή ανελκυστήρες. Προσανατολίστε την κεραία περιστρέφοντας το σώμα ή τοποθετώντας την κάθετα/οριζόντια. Χρησιμοποιήστε τη βάση τοίχου για σταθερή στερέωση.

Αυτή η κεραία είναι συμβατή με όλες τις τηλεοράσεις;

Ναι, είναι συμβατή με κάθε τηλεόραση ή αποκωδικοποιητή που διαθέτει ομοαξονική είσοδο (σύνδεσμος CEI). Υποστηρίζει τα πρότυπα DVB-T, ISDB-T, DMB-T/H, ATSC και ραδιόφωνο DAB/FM. Βεβαιωθείτε ότι η τηλεόρασή σας διαθέτει ψηφιακό δέκτη.

Τι να κάνω αν δεν λαμβάνω κανένα κανάλι μετά την εγκατάσταση;

Ελέγξτε πρώτα ότι η κεραία τροφοδοτείται σωστά (μετασχηματιστής συνδεδεμένος ή αποκωδικοποιητής ενεργοποιημένος). Στη συνέχεια, πραγματοποιήστε αναζήτηση καναλιών στην τηλεόρασή σας. Εάν δεν εμφανίζεται τίποτα, μετακινήστε την κεραία σε διαφορετικά σημεία (κοντά σε παράθυρο, σε ύψος) και επαναλάβετε την αναζήτηση. Απομακρύνετέ την από ηλεκτρονικές συσκευές.

Χρειάζεται η κεραία ιδιαίτερη συντήρηση;

Αρκεί ένας περιστασιακός καθαρισμός με ένα μαλακό στεγνό πανί. Μη χρησιμοποιείτε χημικά ή λειαντικά προϊόντα. Μην αφήνετε την κεραία σε υγρό ή σκονισμένο περιβάλλον.

Μπορώ να χρησιμοποιήσω την κεραία με αποκωδικοποιητή TVN χωρίς μετασχηματιστή;

Ναι, εάν ο αποκωδικοποιητής σας υποστηρίζει τροφοδοσία μέσω ομοαξονικού καλωδίου στα 5 VCC. Απλά συνδέστε το ομοαξονικό καλώδιο της κεραίας στον αποκωδικοποιητή και ενεργοποιήστε τη λειτουργία τροφοδοσίας ομοαξονικού καλωδίου στις ρυθμίσεις του αποκωδικοποιητή. Συμβουλευτείτε το εγχειρίδιο του αποκωδικοποιητή σας.

Πώς στερεώνω την κεραία στον τοίχο;

Η κεραία μπορεί να στερεωθεί στον τοίχο χρησιμοποιώντας τη συμπεριλαμβανόμενη βάση. Χρησιμοποιήστε τις οπές στερέωσης στο πίσω μέρος της κεραίας (δεν παρέχονται βύσματα). Μπορείτε επίσης να την τοποθετήσετε σε ένα τραπέζι χρησιμοποιώντας τη βάση γραφείου που παρέχεται.

Τι να κάνω σε περίπτωση δυσλειτουργίας της κεραίας;

Εάν η κεραία είναι κατεστραμμένη ή δεν λειτουργεί σωστά, μην την ανοίξετε (κανένα ανταλλακτικό δεν μπορεί να επισκευαστεί από τον χρήστη). Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Nedis ή επιστρέψτε την στο κατάστημα αγοράς για αντικατάσταση. Φυλάξτε την απόδειξη αγοράς.

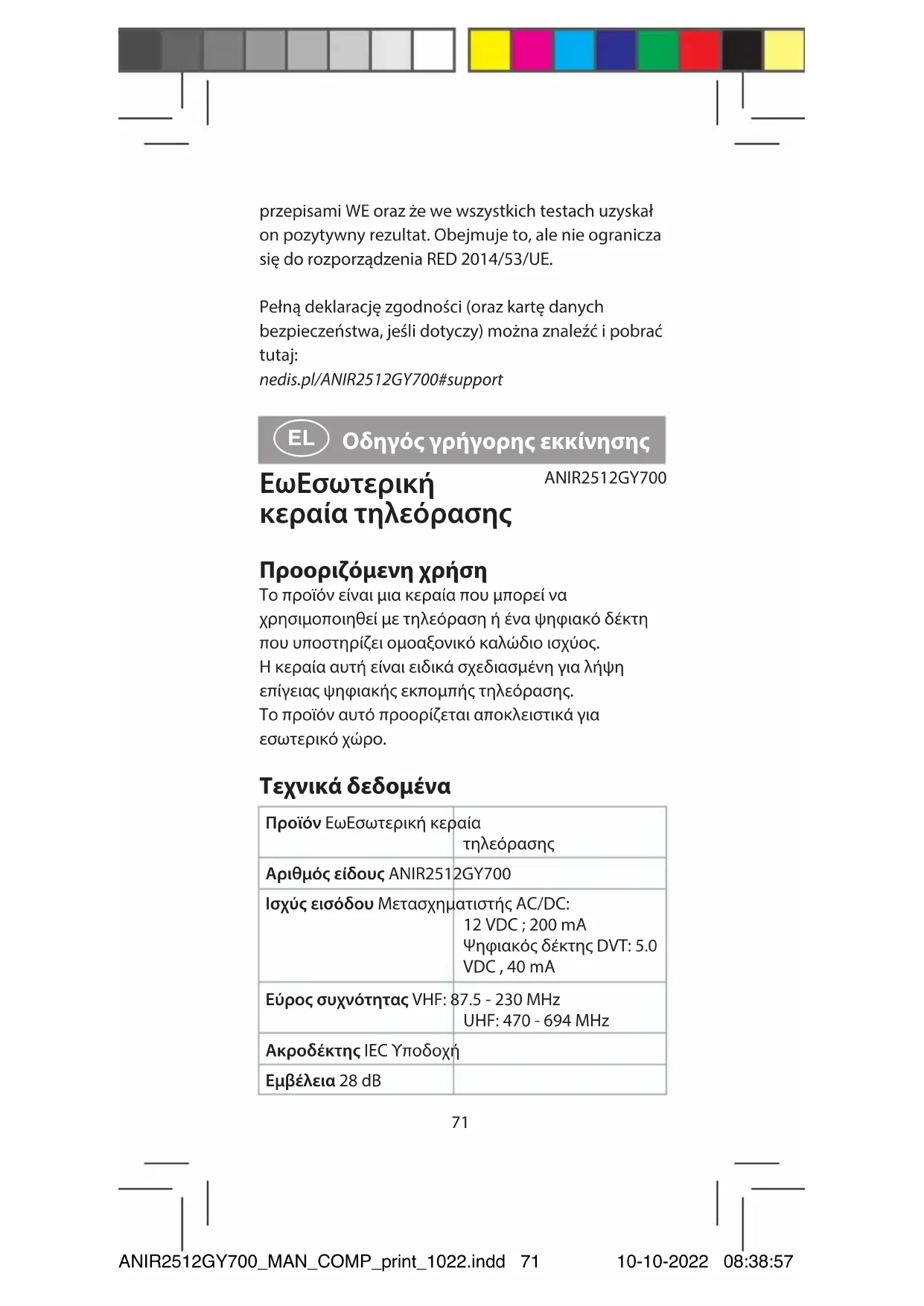

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ANIR2512GY700 NEDIS

Οδηγός γρήγορης εκκίνησης

ANIR2512GY700

ΕωΕσωτερική κεραία τηλεόρασης

Προοριζόμενη χρήση

Το προϊόν είναι μια κεραία που μπορεί να χρησιμοποιηθεί με τηλεόραση ή ένα ψηφιακό δέκτη που υποστηρίζει ομοαξονικό καλώδιο ισχύος. Η κεραία αυτή είναι ειδικά σχεδιασμένη για λήψη επίγειας ψηφιακής εκπομπής τηλεόρασης. Το προϊόν αυτό προορίζεται αποκλειστικά για εσωτερικό χώρο.

Τεχνικά δεδομένα

Προϊόν ΕωΕσωτερική κεραίατηλεόρασης
Αριθμός είδους ANIR2512GY700
Ισχύς εισόδου Μετασχηματιστής AC/DC:12 VDC ; 200 mAΨηφιακός δέκτης DVT: 5.0VDC , 40 mA
Εύρος συχνότητας VHF: 87.5 - 230 MHzUHF: 470 - 694 MHz
Ακροδέκτης IEC Υποδοχή
Εμβέλεια 28 dB

Επίπεδο εξόδου 100 dBμV

Εμπέδηση εξόδου 75 Ohm

Απεικόνιση θορύβου ≤ 3 dB

Περιλαμβάνεται στη συσκευασία

(εικόνα Α)

Πριν από την εγκατάσταση, παρακαλούμε να ελέγξετε το περιεχόμενο.

1 Κύρια μονάδα κεραίας με ομοαξονικό καλώδιο

② Φορτιστής ③ Επιτραπέζια βάση

Χαρακτηριστικά προϊόντος

• Σχεδιασμός κυκλώματος τεχνολογίας SMD.
• Θωρακισμένο για ελάχιστη παρεμβολή.
• Ενσωματωμένος με υψηλή απολαβή και μειωμένο θόρυβο.
• Μεταφερόμενη για χρήση κινητού (κάμπινγκ, βάρκα, κλπ).
• Κομψό και μικρό σχέδιο με γυαλιστερό μαύρο τελείωμα.
• Ενεργοποιείται με ψηφιακό δέκτη DTV ή με ξεχωριστό μετασχηματιστή.
• Τοποθέτηση στον τοίχο (ή βέργα) ή επιτραπέζια τοποθέτηση για την καλύτερη δυνατή λήψη.
• Συμβατό με HDTV σε διάφορα επίγεια ψηφιακά σήματα (DVB-T, ISDB-T, DMB-T/H, ATSC) και radióφωνο DAB/FM.

Οδηγίες ασφάλειας

ΑΟΕΙΔΟΠΟΙΗΣΗ

- Βεβαιωθείτε ότι έχετε διαβάσει και κατανοήσει αυτές τις οδηγίες πριν εγκαταστήσετε ή χρησιμοποιήσετε το προϊόν. Κρατήστε τη συσκευασία και το κείμενο για μελλοντική αναφορά.

• Χρησιμοποιείτε το προϊόν μόνο σύμφωνα με αυτό το έγγραφο.
• Μην χρησιμοποιείτε το προϊόν εάν οποιοδήποτε τμήμα του έχει ζημιά ή ελάττωμα. Αντικαταστήστε αμέσως ένα χαλασμένο ή ελαττωματικό προϊόν.
• Μην ρίχνετε κάτω το προϊόν και αποφύγετε τα τραντάγματα.
• Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, η συντήρηση του προϊόντος πρέπει να πραγματοποιείται μόνο από εξουσιοδοτημένο τεχνικό συντήρησης.
• Μην εκθέτετε το προϊόν σε νερό ή υγρασία.
• Μην απορρίπτετε το προϊόν μαζί με άλλα οικιακά απόβλητα.
• Δεν υπάρχουν μέρη που μπορεί ο χρήστης να επιδιορθώσει. Μην ανοίγετε το περίβλημα.
• Να φυλάσσεται το προϊόν μακριά από παιδιά, άτομα με αναπηρία ή ζώα.
• Ελέγξτε τακτικά το προϊόν για σημάδια φθοράς, όταν έχει υποστεί βλάβη μην χρησιμοποιείται το προϊόν και επιστρέψτε το στον προμηθευτή.
• Κρατήστε το προϊόν μακριά από πηγές θερμότητας. Μην τοποθετείτε το προϊόν πάνω σε θερμές επιφάνειες ή κοντά σε γυμνές φλόγες.
• Μην υποβάλετε το προϊόν υπό οποιαδήποτε μηχανική πίεση.
• Μην εκθέτετε το προϊόν σε υψηλά επίπεδα δονήσεων.

Οδηγίες λειτουργίας

Για καλύτερη λήψη, ελέγξτε τις παρακάτω προϋποθέσεις:

- Η κεραία πρέπει να βρίσκεται μακριά από πηγές παρεμβολής: κρατήστε την κεραία μακριά από συσκευές με μεγάλη κατανάλωση ισχύος, όπως κλιματιστικό, ανελκυστήρα, πιστολάκι μαλλιών ή φούρνο μικροκυμάτων.

• Τοποθετήστε την κεραία κοντά σε παράθυρα όταν την χρησιμοποιείτε σε εσωτερικό χώρο.
• Εγκαταστήστε την κεραία όσο το δυνατόν πιο ψηλά: Στην επίγεια ψηφιακή λήψη, οι παρεμβολές μεταξύ της κεραίας και τον πύργο μετάδοσης θα έχεις ως συνέπεια την προσωρινή απώλεια σήματος. Εγκαταστήστε την κεραία όσο το δυνατόν πιο ψηλά για να μειώσετε τις παρεμβολές.

Εγκατάσταση 2: ενεργοποιείται με ψηφιακό δέκτη DTV (εικόνα Β)

Παρακαλώ σημειώστε ότι σε αυτή την εγκατάσταση πρέπει να ελέγξετε ότι ο ψηφιακός δέκτης υποστηρίζει ένα ομοαξονικό καλώδιο 5V DC ενεργοποίησης μέσω του ακροδέκτη IEC ή F στην κεραία.

1. Απομακρύνετε την κύρια μονάδα της κεραίας και τα αξεσουάρ από το κουτί.
2. Συνδέστε το ομοαξονικό καλώδιο με την κεραία και τον ψηφιακό δέκτη DTV.
3. Συνδέστε τον ψηφιακό δέκτη DTV στην τηλεόρασή σας. Βεβαιωθείτε ότι η λειτουργία για το ομοαξονικό καλώδιο του STB σας είναι ενεργοποιημένη. (Ελέγξτε το εγχειρίδιο λειτουργίας του STB σας για την λειτουργία ενεργοποίησης ομοαξονικού καλωδίου).
4. Ρύθμιση της κεραίας (στρίψτε το σώμα της κεραίας προς διάφορες κατευθύνσεις ή τοποθετήστε την κάθετα ή οριζόντια) στην καλύτερη θέση που μπορεί να λαμβάνει το ψηφιακό σήμα τηλεόρασης. (Συνίσταται να τοποθετήσετε την κεραία κοντά στο παράθυρο από όπου προέρχεται το ψηφιακό σήμα της τηλεόρασης).
5. Τακτοποιήστε το ομοαξονικό καλώδιο για τάξη και ασφάλεια.

Εγκατάσταση 2: ενεργοποιείται με μετασχηματιστή AC/DC (εικόνα C)

1. Απομακρύνετε την κύρια μονάδα της κεραίας και τα αξεσουάρ από το κουτί.
2. Συνδέστε το ομοαξονικό καλώδιο με την κεραία και τον ψηφιακό δέκτη DTV ή την τηλεόραση.
3. Συνδέστε τον ψηφιακό δέκτη DTV στην τηλεόρασή σας.
4. Συνδέστε την έξοδο jack του μετασχηματιστή DC στον ακροδέκτη εισόδου DC της κεραίας, και μετά συνδέστε τον μετασχηματιστή AC/DC στην πρίζα AC.
5. Ρύθμιση της κεραίας (στρίψτε το σώμα της κεραίας προς διάφορες κατευθύνσεις ή τοποθετήστε την κάθετα ή οριζόντια) στην καλύτερη θέση που μπορεί να λαμβάνει το ψηφιακό σήμα τηλεόρασης. (Συνίσταται να τοποθετήσετε την κεραία κοντά στο παράθυρο από όπου προέρχεται το ψηφιακό σήμα της τηλεόρασης).
6. Τακτοποιήστε το ομοαξονικό καλώδιο για τάξη και ασφάλεια.

Μόλις ολοκληρωθεί η εγκατάσταση, μπορείτε να χρησιμοποιήσετε τον ψηφιακό δέκτη για να ελέγξετε τη δύναμη και την ποιότητα του σήματος. Αν δεν έχετε μια σταθερή εικόνα, μετακινείστε την κεραία σε μια καλύτερη θέση λήψης. Μόλις βρείτε την καλύτερη θέση, στερεώστε την.

Ακολουθήστε τους παρακάτω 3 διαφορετικούς τρόπους τοποθέτησης για να στερεώσετε την κεραία.

Εισάγετε την επιτραπέζια βάση για οριζόντια ή κάθετη λήψη (εικόνα D).

Απόρριψη

Το σύμβολο αυτό υποδεικνύει ότι αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα οικιακά απόβλητα στην ΕΕ. Για να αποφύγετε την μόλυνση του περιβάλλοντος ή για να μην είναι επιβλαβές για την ανθρώπινη υγεία, είστε υπεύθυνοι για την ανακύκλωσή του ώστε να βοηθήσετε στην αειφόρο επαναχρησιμοποίηση των ακατέργαστων υλικών. Αν θέλετε να επιστρέψετε ένα χρησιμοποιημένο προϊόν, μπορείτε να χρησιμοποιήσετε τα συνήθη συστήματα επιστροφής και συλλογής ή να επικοινωνήσετε με το κατάστημα από όπου το αγοράσετε. Αυτοί μπορούν να ανακυκλώσουν αυτό το προϊόν.

Δήλωση συμμόρφωσης

Εμείς, η Nedis B.V. δηλώνουμε ως κατασκευαστής ότι το προϊόν ANIR2512GY700 από τη μάρκα μας Nedis®, το οποίο κατασκευάζεται στην Κίνα, έχει ελεγχθεί σύμφωνα με όλα τα σχετικά πρότυπα και κανονισμούς της ΕΚ και ότι όλοι οι έλεγχοι έχει ολοκληρωθεί με επιτυχία. Η δήλωση συμμόρφωσης περιλαμβάνει αλλά δεν περιορίζεται στον κανονισμό RED 2014/53/EU.

Το πλήρες κείμενο της δήλωσης συμμόρφωσης (και το δελτίο ασφάλεια όπου ισχύει) υπάρχει και είναι διαθέσιμο προς λήψη στο: nedis.gr/ANIR2512GY700#support
