HASZNÁLATI ÚTMUTATÓ ANIR2512GY700 NEDIS

Gyors beüzemelési útmutató 60

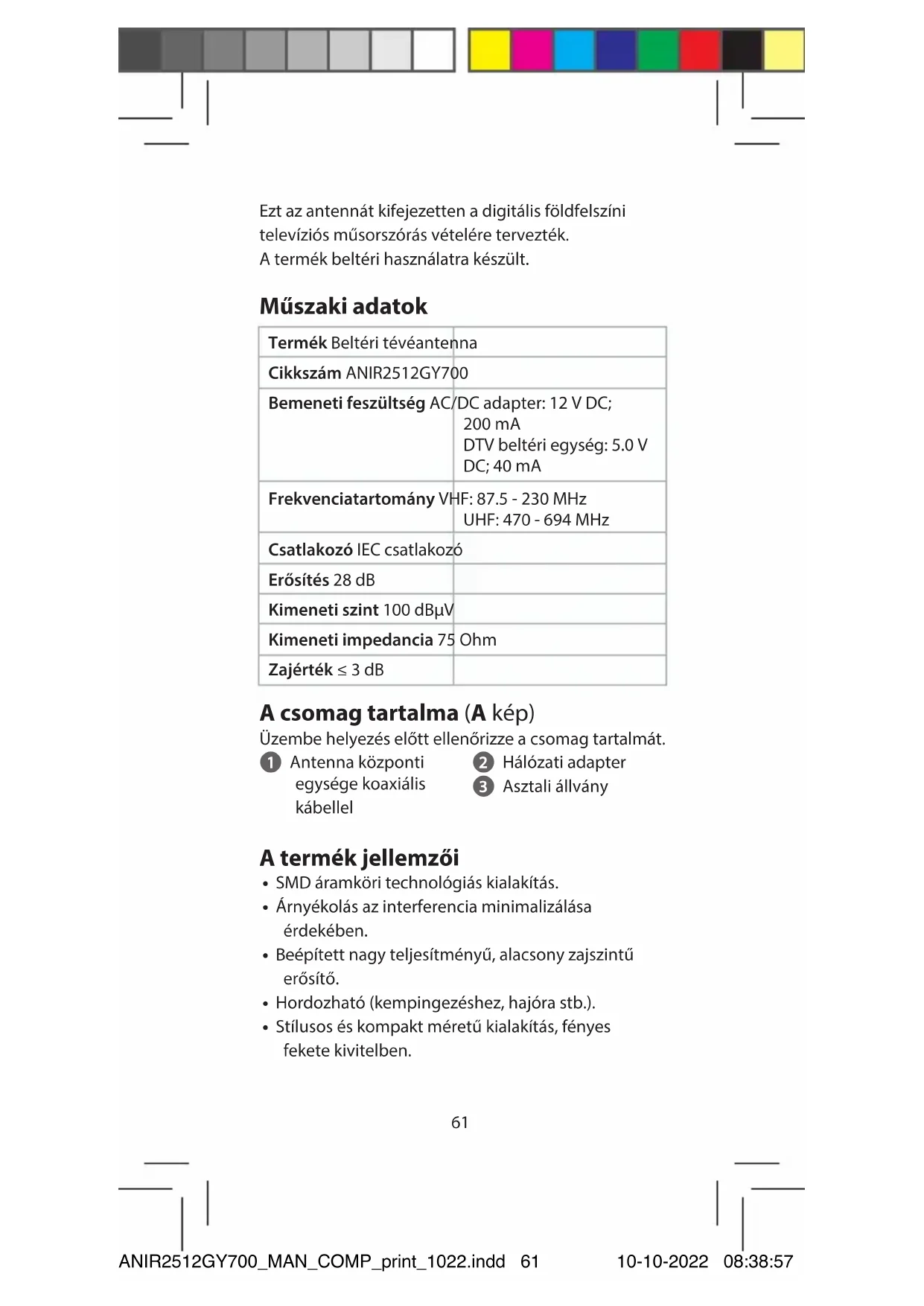

Gyors beüzemelési útmutató Beltéri tévéantenna ANIR2512GY700 Tervezett felhasználás Ez a termék egy televízióval vagy beltéri egységgel használható, koaxiális kábellel történő tápellátást támogató antenna. ANIR2512GY700_MAN_COMP_print_1022.indd 60ANIR2512GY700_MAN_COMP_print_1022.indd 60 10-10-2022 08:38:5710-10-2022 08:38:5761 Ezt az antennát kifejezetten a digitális földfelszíni televíziós műsorszórás vételére tervezték. A termék beltéri használatra készült. Műszaki adatok Termék Beltéri tévéantenna Cikkszám ANIR2512GY700 Bemeneti feszültség AC/DC adapter: 12 V DC; 200 mA DTV beltéri egység: 5.0 V DC; 40 mA Frekvenciatartomány VHF: 87.5 - 230 MHz UHF: 470 - 694 MHz Csatlakozó IEC csatlakozó Erősítés 28 dB Kimeneti szint 100 dBµV Kimeneti impedancia 75 Ohm Zajérték ≤ 3 dB A csomag tartalma (A kép) Üzembe helyezés előtt ellenőrizze a csomag tartalmát. 1 Antenna központi egysége koaxiális kábellel 2 Hálózati adapter 3 Asztali állvány A termék jellemzői

• SMD áramköri technológiás kialakítás.

• Árnyékolás az interferencia minimalizálása érdekében.

• Beépített nagy teljesítményű, alacsony zajszintű erősítő.

• Hordozható (kempingezéshez, hajóra stb.).

• Stílusos és kompakt méretű kialakítás, fényes fekete kivitelben. ANIR2512GY700_MAN_COMP_print_1022.indd 61ANIR2512GY700_MAN_COMP_print_1022.indd 61 10-10-2022 08:38:5710-10-2022 08:38:5762

• DTV beltéri egységről vagy a mellékelt, különálló hálózati adapterről működtethető.

• Falra (vagy oszlopra) szerelés vagy az asztalra történő elhelyezés a lehető legjobb vétel érdekében.

• Kompatibilis a különböző digitális földfelszíni jeleket (DVB-T, ISDB-T, DMB-T/H, ATSC) és DAB/FM rádiójeleket vevő HDTV-kkel. Biztonsági utasítások

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt gyelmesen elolvasta és megértette az ebben a dokumentumban található információkat. Tartsa meg a csomagolást és ezt a dokumentumot későbbi használatra.

• A terméket csak az ebben a dokumentumban leírt módon használja.

• Ne használja a terméket, ha valamelyik része sérült vagy hibás. A sérült vagy meghibásodott terméket azonnal cserélje ki.

• Ne ejtse le a terméket és kerülje az ütődést.

• Ezt a terméket csak szakképzett technikus szervizelheti az áramütés kockázatának csökkentése érdekében.

• Óvja a terméket víztől vagy nedvességtől.

• Ne dobja ki a terméket az egyéb háztartási hulladékkal együtt.

• Nincsenek a felhasználó által javítható alkatrészek. Ne nyissa ki a készülékházat.

• Tartsa a terméket gyermekektől, sérült személyektől vagy állatoktól távol.

• Rendszeresen ellenőrizze, hogy a terméken nincsenek-e sérülésre utaló jelek. Sérülés esetén ne használja a terméket, hanem juttassa vissza az eladóhoz. ANIR2512GY700_MAN_COMP_print_1022.indd 62ANIR2512GY700_MAN_COMP_print_1022.indd 62 10-10-2022 08:38:5710-10-2022 08:38:5763

• Tartsa távol a terméket a hőforrásoktól. Ne helyezze a terméket forró felületekre, vagy nyílt láng közelébe.

• Ne tegye ki a terméket semmilyen mechanikai terhelésnek.

• Ne tegye ki a terméket nagy mértékű rezgésnek. Használati utasítás A legjobb vétel érdekében ellenőrizze a következő feltételek teljesülését:

• Tartsa az antennát távol az interferenciaforrásoktól: tartsa az antennát távol a nagy energiafogyasztású készülékektől, mint például a légkondicionáló berendezés, a lift, a hajszárító és a mikrohullámú sütő.

• Ha az antennát beltéri környezetben használja, helyezze az antennát ablakok közelébe.

• Helyezze az antennát a lehető legmagasabbra: A digitális földfelszíni vétel során az antenna és az adótorony közötti interferencia átmeneti jelveszteséget okozhat. Az interferencia csökkentése érdekében helyezze az antennát a lehető legmagasabbra.

1. típusú üzembe helyezés: DTV

beltéri egységről történő tápellátás (B kép)

Vegye gyelembe, hogy ezen típusú üzembe helyezésnél először meg kell győződnie arról, hogy a beltéri egység támogatja az antenna koaxiális kábellel az IEC vagy F csatlakozón keresztül történő 5 V DC tápellátását.

1. Vegye ki a dobozból az antenna központi egységét

2. Csatlakoztassa a koaxiális kábelt az antennához és

a DTV beltéri egységhez. ANIR2512GY700_MAN_COMP_print_1022.indd 63ANIR2512GY700_MAN_COMP_print_1022.indd 63 10-10-2022 08:38:5710-10-2022 08:38:5764

3. Csatlakoztassa a DTV beltéri egységet a

televízióhoz. Győződjön meg arról, hogy a beltéri egység koaxiális kábellel történő tápellátási funkciója be van kapcsolva. (Ellenőrizze a koaxiális kábellel történő tápellátás lehetőségét a beltéri egység használati útmutatójában).

4. Állítsa be az antennát (fordítsa az antennatestet

eltérő irányba, vagy helyezze függőleges vagy vízszintes helyzetbe) a digitális televíziójel vételéhez legmegfelelőbb pozícióba. (Az antennát javasolt ablak közelében elhelyezni, ahonnan a digitális televíziójel bejut az épületbe).

5. A rend, tisztaság és biztonság érdekében rendezze

el a koaxiális kábelt.

2. típusú üzembe helyezés: AC/DC

adapterről történő tápellátás (C kép)

1. Vegye ki a dobozból az antenna központi egységét

2. Csatlakoztassa a koaxiális kábelt az antennához és

a DTV beltéri egységhez vagy a televízióhoz.

3. Csatlakoztassa a DTV beltéri egységet a

4. Csatlakoztassa a hálózati adapter egyenáramú

(DC) kimeneti csatlakozóját az antenna egyenáramú (DC) bemeneti csatlakozójához, majd csatlakoztassa az AC/DC hálózati adaptert a hálózati aljzathoz.

5. Állítsa be az antennát (fordítsa az antennatestet

eltérő irányba, vagy helyezze függőleges vagy vízszintes helyzetbe) a digitális televíziójel vételéhez legmegfelelőbb pozícióba. (Az antennát javasolt ablak közelében elhelyezni, ahonnan a digitális televíziójel bejut az épületbe).

6. A rend, tisztaság és biztonság érdekében rendezze

el a koaxiális kábelt.

Az üzembe helyezés befejezése után a beltéri ANIR2512GY700_MAN_COMP_print_1022.indd 64ANIR2512GY700_MAN_COMP_print_1022.indd 64 10-10-2022 08:38:5710-10-2022 08:38:5765 egység használatával ellenőrizheti a jel erősségét és minőségét. Ha a kép nem folyamatos, helyezze át az antennát egy jobb vételi pozícióba. Ha megtalálta a legmegfelelőbb pozíciót, rögzítse az antennát.

Vegye gyelembe a következő 3 különböző elhelyezési módokat az antenna rögzítéséhez. A vízszintes vagy függőleges vételhez helyezze be az asztali állványt (D kép). Ártalmatlanítás Ez a szimbólum azt jelzi, hogy a terméket az EU-ban nem szabad kidobni a többi háztartási hulladékkal. A környezet vagy az emberi egészség lehetséges károsodásának megelőzését illetően Ön a felelős az újrahasznosításért a nyersanyagok fenntartható újrafelhasználásának népszerűsítéséért. A használt termék visszajuttatásához használhatja a szokásos visszaküldő és begyűjtő rendszereket, vagy kapcsolatba léphet azzal az üzlettel, ahol a terméket vásárolta. Ők gondoskodni tudnak a termék újrahasznosításáról. Megfelelőségi nyilatkozat A gyártó Nedis B.V. nevében kijelentjük, hogy a Nedis® márkájú, Kínában gyártott ANIR2512GY700 terméket az összes vonatkozó CE szabvány és előírás szerint bevizsgáltuk, és a termék minden vizsgálaton sikeresen megfelelt. Ez magában foglalja – nem kizárólagos jelleggel – a rádióberendezésekről szóló 2014/53/EU irányelvet. A teljes megfelelőségi nyilatkozat (és ha van, akkor a biztonsági adatlap) a: nedis.hu/ANIR2512GY700#support ANIR2512GY700_MAN_COMP_print_1022.indd 65ANIR2512GY700_MAN_COMP_print_1022.indd 65 10-10-2022 08:38:5710-10-2022 08:38:5766
