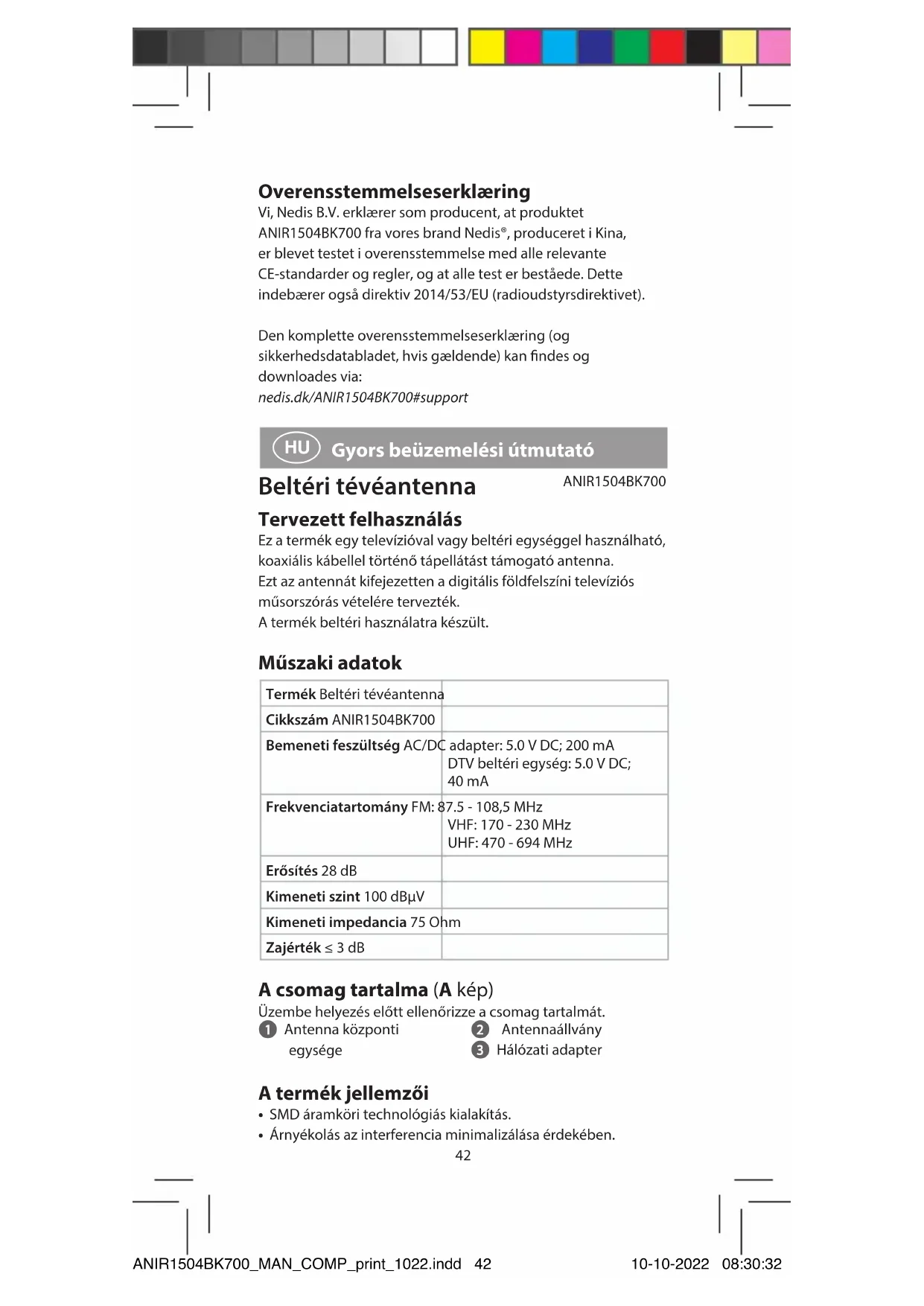

Gyors beüzemelési útmutató Beltéri tévéantenna ANIR1504BK700 Tervezett felhasználás Ez a termék egy televízióval vagy beltéri egységgel használható, koaxiális kábellel történő tápellátást támogató antenna. Ezt az antennát kifejezetten a digitális földfelszíni televíziós műsorszórás vételére tervezték. A termék beltéri használatra készült. Műszaki adatok Termék Beltéri tévéantenna Cikkszám ANIR1504BK700 Bemeneti feszültség AC/DC adapter: 5.0 V DC; 200 mA DTV beltéri egység: 5.0 V DC; 40 mA Frekvenciatartomány FM: 87.5 - 108,5 MHz VHF: 170 - 230 MHz UHF: 470 - 694 MHz Erősítés 28 dB Kimeneti szint 100 dBµV Kimeneti impedancia 75 Ohm Zajérték ≤ 3 dB A csomag tartalma (A kép) Üzembe helyezés előtt ellenőrizze a csomag tartalmát. 1 Antenna központi egysége 2 Antennaállvány 3 Hálózati adapter A termék jellemzői

• SMD áramköri technológiás kialakítás.

• Árnyékolás az interferencia minimalizálása érdekében. ANIR1504BK700_MAN_COMP_print_1022.indd 42ANIR1504BK700_MAN_COMP_print_1022.indd 42 10-10-2022 08:30:3210-10-2022 08:30:3243

• Beépített nagy teljesítményű, alacsony zajszintű erősítő.

• Hordozható (kempingezéshez, hajóra stb.).

• Vízszintes vagy függőleges elhelyezés a lehető legjobb vétel érdekében.

• Kiváló vétel a digitális, Freeview és analóg televíziós jelátvitel esetében.

• Stílusos és kompakt méretű kialakítás, modern fényes fekete vagy fehér kivitelben.

• Kompatibilis a különböző digitális földfelszíni jeleket (DVB-T, ISDB-T, DMB-T/H, ATSC) vevő HDTV-kkel. Biztonsági utasítások

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt gyelmesen elolvasta és megértette az ebben a dokumentumban található információkat. Tartsa meg a csomagolást és ezt a dokumentumot későbbi használatra.

• A terméket csak az ebben a dokumentumban leírt módon használja.

• Ne használja a terméket, ha valamelyik része sérült vagy hibás. A sérült vagy meghibásodott terméket azonnal cserélje ki.

• Ne ejtse le a terméket és kerülje az ütődést.

• Ezt a terméket csak szakképzett technikus szervizelheti az áramütés kockázatának csökkentése érdekében.

• Óvja a terméket víztől vagy nedvességtől.

• Ne dobja ki a terméket az egyéb háztartási hulladékkal együtt.

• Nincsenek a felhasználó által javítható alkatrészek. Ne nyissa ki a készülékházat.

• Tartsa a terméket gyermekektől, sérült személyektől vagy állatoktól távol.

• Rendszeresen ellenőrizze, hogy a terméken nincsenek-e sérülésre utaló jelek. Sérülés esetén ne használja a terméket, hanem juttassa vissza az eladóhoz.

• Tartsa távol a terméket a hőforrásoktól. Ne helyezze a terméket forró felületekre, vagy nyílt láng közelébe.

• Ne tegye ki a terméket semmilyen mechanikai terhelésnek.

• Ne tegye ki a terméket nagy mértékű rezgésnek. Használati utasítás A legjobb vétel érdekében ellenőrizze a következő feltételek teljesülését:

• Tartsa az antennát távol az interferenciaforrásoktól: tartsa az antennát távol a nagy energiafogyasztású készülékektől, mint például a légkondicionáló berendezés, a lift, a hajszárító és a mikrohullámú sütő. ANIR1504BK700_MAN_COMP_print_1022.indd 43ANIR1504BK700_MAN_COMP_print_1022.indd 43 10-10-2022 08:30:3210-10-2022 08:30:3244

• Ha az antennát beltéri környezetben használja, helyezze az antennát ablakok közelébe.

• Helyezze az antennát a lehető legmagasabbra: A digitális földfelszíni vétel során az antenna és az adótorony közötti interferencia átmeneti jelveszteséget okozhat. Az interferencia csökkentése érdekében helyezze az antennát a lehető legmagasabbra.

1. típusú üzembe helyezés: DTV beltéri

egységről történő tápellátás

Vegye gyelembe, hogy ezen típusú üzembe helyezésnél először meg kell győződnie arról, hogy a beltéri egység támogatja az antenna koaxiális kábellel az IEC vagy F csatlakozón keresztül történő 5 V DC tápellátását.

1. Vegye ki a dobozból az antenna központi egységét és a

2. Csatlakoztassa a koaxiális kábelt az antennához és a DTV

3. Csatlakoztassa a DTV beltéri egységet a televízióhoz.

Győződjön meg arról, hogy a beltéri egység koaxiális kábellel történő tápellátási funkciója be van kapcsolva. (Ellenőrizze a koaxiális kábellel történő tápellátás lehetőségét a beltéri egység használati útmutatójában).

4. Állítsa be az antennát (fordítsa az antennatestet eltérő

irányba, vagy helyezze függőleges vagy vízszintes helyzetbe) a digitális televíziójel vételéhez legmegfelelőbb pozícióba. (Az antennát javasolt ablak közelében elhelyezni, ahonnan a digitális televíziójel bejut az épületbe).

5. A rend, tisztaság és biztonság érdekében rendezze el a

2. típusú üzembe helyezés: AC/DC

adapterről történő tápellátás

1. Vegye ki a dobozból az antenna központi egységét és a

2. Csatlakoztassa a koaxiális kábelt az antennához és a DTV

beltéri egységhez vagy a televízióhoz.

3. Csatlakoztassa a DTV beltéri egységet a televízióhoz.

4. Csatlakoztassa a hálózati adapter egyenáramú (DC) kimeneti

csatlakozóját az antenna egyenáramú (DC) bemeneti csatlakozójához, majd csatlakoztassa az AC/DC hálózati adaptert a hálózati aljzathoz.

5. Állítsa be az antennát a digitális televíziójel vételéhez

legmegfelelőbb pozícióba. (Az antennát javasolt ablak közelében elhelyezni, ahonnan a digitális televíziójel bejut az épületbe). ANIR1504BK700_MAN_COMP_print_1022.indd 44ANIR1504BK700_MAN_COMP_print_1022.indd 44 10-10-2022 08:30:3210-10-2022 08:30:3245

6. A rend, tisztaság és biztonság érdekében rendezze el a

Az üzembe helyezés befejezése után a beltéri egység használatával ellenőrizheti a jel erősségét és minőségét. Ha a kép nem folyamatos, helyezze át az antennát egy jobb vételi pozícióba. Ha megtalálta a legmegfelelőbb pozíciót, rögzítse az antennát.
