ANIR1504BK700 - TV-antenni NEDIS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sisä-TV-antenni
Brändi	Nedis
Malli	ANIR1504BK700
Virransyöttö	5 V DC / 200 mA verkkovirtasovitin tai TV-vastaanottimen kautta (5 V DC / 40 mA)
FM-taajuusalue	87,5 – 108,5 MHz
VHF-taajuusalue	170 – 230 MHz
UHF-taajuusalue	470 – 694 MHz
Vahvistus	28 dB
Lähtötaso	100 dBµV
Lähtöimpedanssi	75 Ohm
Kohinakerroin	≤ 3 dB
Tekniikka	SMD-piirit, suojattu, integroitu matalakohinainen vahvistin
TV-yhteensopivuus	HD-TV, DVB-T, ISDB-T, DMB-T/H, ATSC
Sijoittelu	Vaaka- tai pystyasento
Käyttö	Vain sisäkäyttöön
Pakkauksen sisältö	Pääantenniyksikkö, jalusta, verkkovirtasovitin
Muotoilu	Tyylikäs ja kompakti, kiiltävä musta viimeistely
Huolto	Puhdista kuivalla liinalla. Älä käytä kemikaaleja.
Turvallisuus	Älä avaa koteloa. Pidä poissa lasten ulottuvilta.
Korjattavuus	Ei käyttäjän korjattavia osia. Ota yhteyttä pätevään teknikkoon.
Paino	Noin 200 g (arvio)
Mitat	Noin 200 × 150 × 50 mm (arvio)
Takuu	Kysy myyjältä
Tuotenumero	ANIR1504BK700

Usein kysytyt kysymykset - ANIR1504BK700 NEDIS

Kuinka Nedis ANIR1504BK700 -antenni virroitetaan?

Voit virroittaa antennin kahdella tavalla: joko mukana toimitetulla verkkovirtasovittimella (5 V DC, 200 mA) liittämällä DC-pistokkeen antenniin, tai koaksiaalikaapelin kautta, jos TV-vastaanottimesi tukee kaapelin kautta tapahtuvaa virransyöttöä (5 V DC, 40 mA). Tällöin aktivoi koaksiaalivirransyöttötoiminto vastaanottimen asetuksissa.

Minne antenni tulisi sijoittaa parhaan vastaanoton takaamiseksi?

Parhaan vastaanoton saavuttamiseksi sijoita antenni lähelle ikkunaa, mahdollisimman korkealle ja kaukana häiriölähteistä, kuten ilmastointilaitteista, mikroaaltouuneista tai hisseistä. Suuntaa se vaakasuoraan tai pystysuoraan signaalien polarisaation mukaan alueellasi.

Onko antenni yhteensopiva digitaalisen maanpäällisen television (DVB-T) kanssa?

Kyllä, antenni on erityisesti suunniteltu digitaalisen maanpäällisen television vastaanottoon (DVB-T, ISDB-T, DMB-T/H, ATSC). Se tukee HD-lähetyksiä ja on yhteensopiva Freeview-standardien kanssa.

Voinko käyttää tätä antennia ulkona?

Ei, Nedis ANIR1504BK700 -antenni on tarkoitettu vain sisäkäyttöön. Sen kotelo ei ole vesitiivis ja se voi vaurioitua kosteudesta tai sääolosuhteista.

Kuinka antenni puhdistetaan?

Irrota antenni ennen puhdistusta. Pyyhi pinta kuivalla, pehmeällä liinalla. Älä käytä kemikaaleja, alkoholia tai liuottimia, sillä ne voivat vahingoittaa pintaa.

Mitä tehdä, jos kuva on epävakaa tai puuttuu?

Tarkista ensin, että antenni on oikein virroitettu ja että vastaanotin on asetettu koaksiaalivirransyöttöön tarvittaessa. Siirrä antennia vähitellen parhaan sijainnin löytämiseksi. Varmista, ettei mikään metalliesine estä signaalia. Käytä television kanavahakutoimintoa.

Voidaanko antenni kiinnittää seinään?

Antennin mukana toimitetaan jalusta, ja se voidaan asettaa tasaiselle pinnalle. Siinä ei ole seinäkiinnitystä. Pystyasentoon voit nojata sen seinää vasten tai käyttää yhteensopivaa tukea.

Mitä tehdä, jos antenni ei toimi asennuksen jälkeen?

Tarkista liitännät: koaksiaalikaapelin on oltava kunnolla kiinni, verkkovirtasovitin kytkettynä (jos käytössä) ja vastaanotin päällä. Kokeile toista virtalähdettä tai toista televisiota ongelman paikallistamiseksi. Jos mikään ei auta, ota yhteys Nedisin asiakaspalveluun.

Onko antenni yhteensopiva vanhojen vastaanottimien kanssa?

Kyllä, kunhan vastaanottimessa on koaksiaalitulo (IEC tai F) ja se tukee kaapelin kautta tapahtuvaa virransyöttöä, jos käytät tätä menetelmää. Vastaanottimille, joissa ei ole koaksiaalivirransyöttöä, käytä mukana toimitettua verkkovirtasovitinta.

Kuinka antenni kierrätetään käyttöiän päätyttyä?

Älä hävitä antennia sekajätteen mukana. WEEE-direktiivin mukaisesti toimita se elektroniikkajätteen keräyspisteeseen tai liikkeeseen, josta ostit sen. Kierrätys mahdollistaa raaka-aineiden uudelleenkäytön.

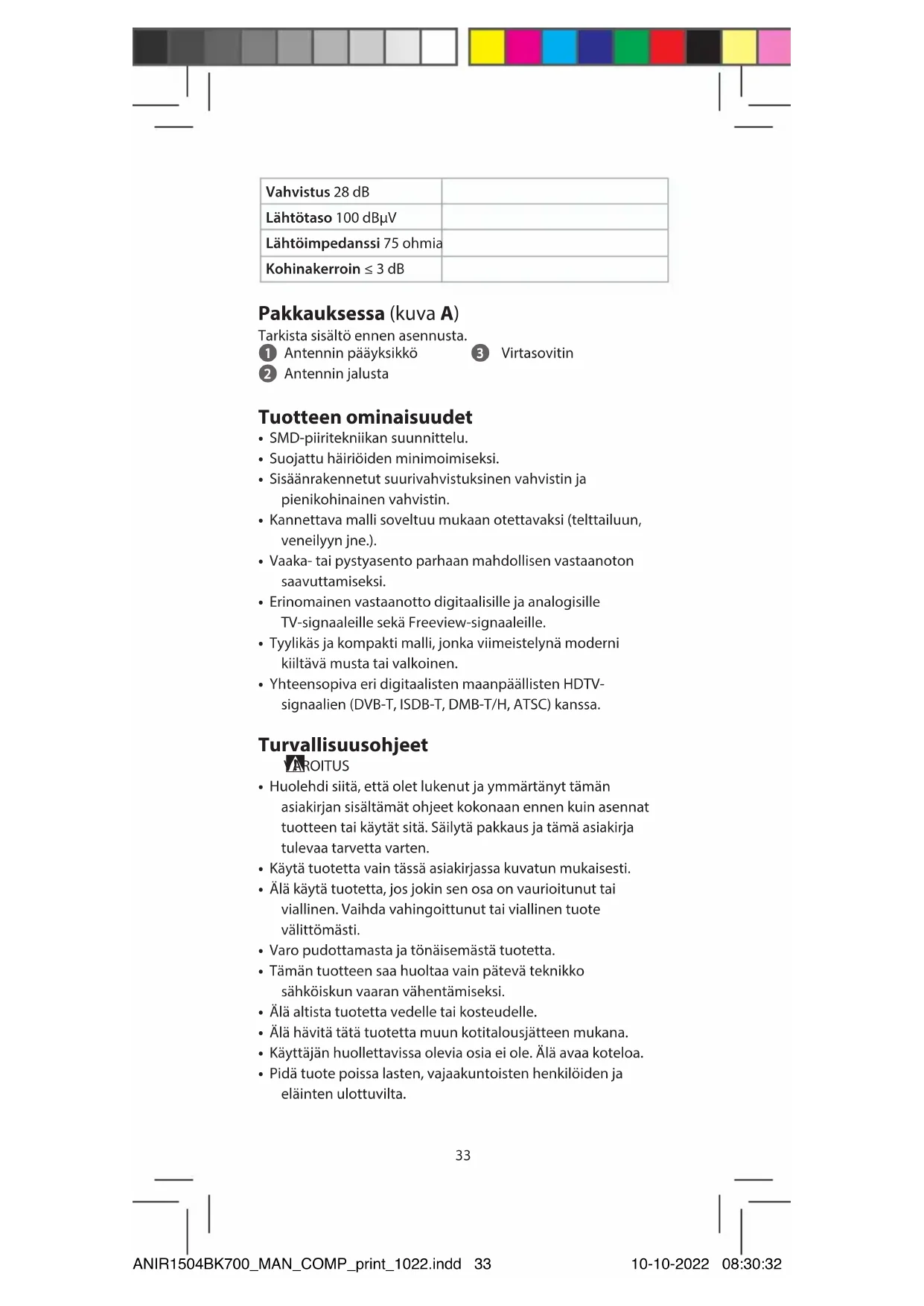

KÄYTTÖOHJE ANIR1504BK700 NEDIS

Sisäantenni televisioon

ANIR1504BK700

Käyttötarkoitus

Tätä antenna voidaan käyttää television tai digisovittimen kanssa, jotka tukevat koaksiaalikaapelin syöttöä. Tämä antenni on suunniteltu erityisesti digitaalisten maanpäällisten TV-lähetysten vastaanottoon. Tuote on tarkoitettu vain sisäkäyttöön.

Tekniset tiedot

Tuote Sisäantenni televisioon
Tuotenro ANIR1504BK700
Ottoteho AC/DC-sovitin 5.0	V DC; 200 mADTV-digisovitin: 5.0 V DC; 40 mA
Taajuusalue FM: 87.5 - 108,5 MHz
Vahvistus 28 dB
Lähtötaso 100 dBμV
Lähtöimpedanssi 75 ohmia
Kohinakerroin ≤ 3 dB

Pakkauksessa (kuva A)

Tarkista sisältö ennen asennusta.

1 Antennin pääyksikkö

3 Virtasovitin

2 Antennin jalusta

Tuotteen ominaisuudet

• SMD-piiritekniikan suunnittelu.
- Suojattu häiriöiden minimoimiseksi.
- Sisäänrakennetut suurivahvistuksinen vahvistin ja pienikohinainen vahvistin.
- Kannettava malli soveltuu mukaan otettavaksi (telttailuun, veneilyyn jne.).
- Vaaka- tai pystyasento parhaan mahdollisen vastaanoton saavuttamiseksi.
- Erinomainen vastaanotto digitaalisille ja analogisille TV-signaaleille sekä Freeview-signaaleille.
- Tyylikäs ja kompakti malli, jonka viimeistelynä moderni kiiltävä musta tai valkoinen.
- Yhteensopiva eri digitaalisten maanpäällisten HDTV-signaalien (DVB-T, ISDB-T, DMB-T/H, ATSC) kanssa.

Turvallisuusohjeet

AROITUS

• Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä pakkaus ja tämä asiakirja tulevaa tarvetta varten.
• Käytä tuotetta vain tässä asiakirjassa kuvatun mukaisesti.
• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda vahingoittunut tai viallinen tuote välittömästi.
• Varo pudottamasta ja tönäisemästä tuotetta.
• Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun vaaran vähentämiseksi.
• Älä altista tuotetta vedelle tai kosteudelle.
• Älä hävitä tätä tuotetta muun kotitalousjätteen mukana.
• Käyttäjän huollettavissa olevia osia ei ole. Älä avaa koteloa.

• Pidä tuote poissa lasten, vajaakuntoisten henkilöiden ja eläinten ulottuvilta.

• Tarkista tuote säännöllisesti vaurioiden merkkien varalta; jos tuote on vaurioitunut, älä käytä sitä enää, vaan palauta se toimittajalle.

• Pidä tuote loitolla lämmönlähteistä. Älä aseta tuotetta kuumille pinnoille tai lähelle avotulta.
• Älä aseta tuotetta alttiiksi mekaaniselle rasitukselle.
• Älä altista tuotetta suurelle tärinälle.

Käyttöohjeet

Parhaan vastaanoton varmistamiseksi tarkista seuraavat seikat:

• Pidä antenni kaukana häiriölähteistä ja paljon virtaa kuluttavista laitteista, kuten ilmastointilaitteista, hisseistä, hiustenkuivaajista ja mikroaaltouuneista.
• Sijoita antenni lähelle ikkunoita, kun käytät antenna sisätiloissa.
• Asenna antenni mahdollisimman korkealle: Digitaalisessa maanpäällisessä vastaanotossa antennin ja lähetystornin välinen sieppaus aiheuttaa väliaikaisen signaalin menetyksen. Asenna antenni mahdollisimman korkealle sieppausten vähentämiseksi.

Asennus 1: virtalähteenä DTV-digisovitin

Huomaa, että tässä asennuksessa sinun on varmistettava, että digisovittimesi tukee koaksiaalikaapelin 5 V DC -virtaa antennin IEC- tai F-liittimen kautta.

1. Ota antennin pääyksikkö ja lisävarusteet laatikosta.
2. Liitä koaksiaalikaapeli antenniin ja DTV-sovittimeen.
3. Liitä DTV-sovitin televisioon. Varmista, että digisovittimen koaksiaalikaapelin virtatoiminto on PÄÄLLÄ. (Tarkista digisovittimesi käyttöoppaasta koaksiaalikaapelin virtatoiminto).

4. Säädä antenni (käännä antennin runkoa eri suuntaan tai aseta se vaaka- tai pystyasentoon) parhaaseen asentoon, joka pystyy vastaanottamaan digitaalisen TV-signaalin. (Antenni on suositeltavaa asettaa lähelle ikkunaa, josta digitaalinen TV-signaali tulee).

5. Järjestä koaksiaalikaapeli siististi ja turvallisesti.

Asennus 2: virtalähteenä AC/DC-sovitin

1. Ota antennin pääyksikkö ja lisävarusteet laatikosta.
2. Liitä koaksiaalikaapeli antenniin ja DTV-sovittimeen tai televisioon.
3. Liitä DTV-sovitin televisioon.

4. Liitä virtasovittimen DC-lähtöliitin antennin DC-tuloliittimeen ja liitä sitten AC/DC-sovitin vaihtovirtapistorasiaan.

5. Säädä antenni parhaaseen asentoon, joka pystyy vastaanottamaan digitaalisen TV-signaalin. (Antenni on suositeltavaa asettaa lähelle ikkunaa, josta digitaalinen TV-signaali tulee).

6. Järjestä koaksiaalikaapeli siististi ja turvallisesti.

Kun asennus on valmis, voit tarkistaa digisovittimesi avulla signaalin voimakkuuden ja laadun. Jos kuva ei ole vakaa, liikuta antenna parempaan vastaanottoasentoon. Kun löydät parhaan asennon, kiinnitä se paikalleen.

Tämä antenni voidaan asettaa pysty- tai vaaka-asentoon, katso kuva B.

Jätehuolto

Tämä symboli ilmaisee, että tätä tuotetta ei saa hävittää kotitalousjätteen seassa koko EU:ssa. Jotta hallitsematon jätteiden hävittäminen ei aiheuttaisi ympäristö- tai terveyshaittoja, vastuullasi on kierrättää tuote siten, että se edistää raaka-aineiden kestävää uusiokäyttöä. Voit palauttaa käytetyn tuotteen käyttämällä tavallisia palautus- ja keräysjärjestelmiä tai ottamalla yhteyttä myymälään, josta tuote on ostettu. Myymälä voi kierrättää tuotteen ympäristön kannalta vastuullisesti.

Vaatimustenmukaisuusvakuutus

Nedis B.V. ilmoittaa valmistajana, että tuote ANIR1504BK700 tuotemerkistämme Nedis®, valmistettu Kiinassa, on testattu kaikkien asiaankuuluvien CE-standardien ja määräysten mukaisesti ja tuote on läpäissyt kaikki testit. Tämä sisältää RED 2014/53/EU -direktiivin siihen kuitenkaan rajoittumatta.

Täydellinen vaatimustenmukaisuusvakuutus (ja käyttöturvallisuustiedote, mikäli käytettävissä) on saatavilla ja ladattavissa osoitteesta: nedis.fi/ANIR1504BK700#support
