Tipo de producto	Antena de TV interior
Marca	Nedis
Modelo	ANIR1504BK700
Alimentación	Adaptador CA/CC 5 V CC / 200 mA o mediante decodificador TVN (5 V CC / 40 mA)
Rango de frecuencias FM	87,5 – 108,5 MHz
Rango de frecuencias VHF	170 – 230 MHz
Rango de frecuencias UHF	470 – 694 MHz
Ganancia	28 dB
Nivel de salida	100 dBµV
Impedancia de salida	75 Ohmios
Factor de ruido	≤ 3 dB
Tecnología	Circuitos SMD, blindado, amplificador integrado de bajo ruido
Compatibilidad TV	TV HD, DVB-T, ISDB-T, DMB-T/H, ATSC
Posicionamiento	Horizontal o vertical
Uso	Solo para interiores
Contenido de la caja	Unidad principal de antena, base, adaptador de corriente
Diseño	Elegante y compacto, acabado negro brillante
Mantenimiento	Limpiar con un paño seco. No usar productos químicos.
Seguridad	No abrir la carcasa. Mantener fuera del alcance de los niños.
Reparabilidad	Ninguna pieza reparable por el usuario. Contactar a un técnico calificado.
Peso	Aproximadamente 200 g (estimación)
Dimensiones	Aproximadamente 200 × 150 × 50 mm (estimación)
Garantía	Consultar al vendedor
Número de artículo	ANIR1504BK700

Preguntas frecuentes - ANIR1504BK700 NEDIS

¿Cómo alimentar la antena Nedis ANIR1504BK700?

Puede alimentar la antena de dos maneras: mediante el adaptador de corriente incluido (5 V CC, 200 mA) conectando el conector CC a la antena, o a través del cable coaxial si su decodificador TVN admite alimentación por cable (5 V CC, 40 mA). En ese caso, active la función de alimentación coaxial en la configuración del decodificador.

¿Dónde colocar la antena para una mejor recepción?

Para una recepción óptima, coloque la antena cerca de una ventana, lo más alto posible y alejada de fuentes de interferencia como aires acondicionados, microondas o ascensores. Oriéntela horizontal o verticalmente según la polarización de las señales en su región.

¿La antena es compatible con la TDT?

Sí, la antena está especialmente diseñada para la recepción de televisión digital terrestre (DVB-T, ISDB-T, DMB-T/H, ATSC). Soporta HD y es compatible con los estándares Freeview.

¿Puedo usar esta antena en exteriores?

No, la antena Nedis ANIR1504BK700 está diseñada solo para uso en interiores. Su carcasa no es hermética y podría dañarse por la humedad o las inclemencias del tiempo.

¿Cómo limpiar la antena?

Desconecte la antena antes de limpiarla. Use un paño suave y seco para limpiar la superficie. No use productos químicos, alcohol ni disolventes, ya que podrían dañar el revestimiento.

¿Qué hacer si la imagen es inestable o no aparece?

Primero verifique que la antena esté correctamente alimentada y que el decodificador esté configurado para la alimentación coaxial si corresponde. Mueva la antena gradualmente para encontrar la mejor posición. Asegúrese de que ningún obstáculo metálico bloquee la señal. Use la función de búsqueda de canales de su televisor.

¿Se puede montar la antena en la pared?

La antena viene con una base y se puede colocar sobre una superficie plana. No tiene fijación mural. Para una posición vertical, puede apoyarla contra una pared o usar un soporte compatible.

¿Qué hacer si la antena no funciona después de la instalación?

Verifique las conexiones: el cable coaxial debe estar bien conectado, el adaptador de corriente enchufado (si se usa) y el decodificador encendido. Pruebe con otro tomacorriente u otro televisor para aislar el problema. Si nada funciona, contacte al servicio postventa de Nedis.

¿La antena es compatible con decodificadores antiguos?

Sí, siempre que el decodificador tenga una entrada coaxial (IEC o F) y admita la alimentación por cable si usa ese método. Para decodificadores sin alimentación coaxial, use el adaptador de corriente incluido.

¿Cómo reciclar la antena al final de su vida útil?

No deseche la antena con la basura doméstica. De acuerdo con la directiva RAEE, llévela a un punto de recogida de residuos electrónicos o a la tienda donde la compró. El reciclaje permite reutilizar las materias primas.

MANUAL DE USUARIO ANIR1504BK700 NEDIS

Guía de inicio rápido

ANIR1504BK700

Antena de TV para interiores

Uso previsto por el fabricante

Este producto es una antena que se puede utilizar con un televisor o un decodificador que admita alimentación por cable coaxial.

Se trata de una antena especialmente diseñada para la

recepción de emisiones de televisión digital terrestre.

El producto está diseñado únicamente para uso en interiores.

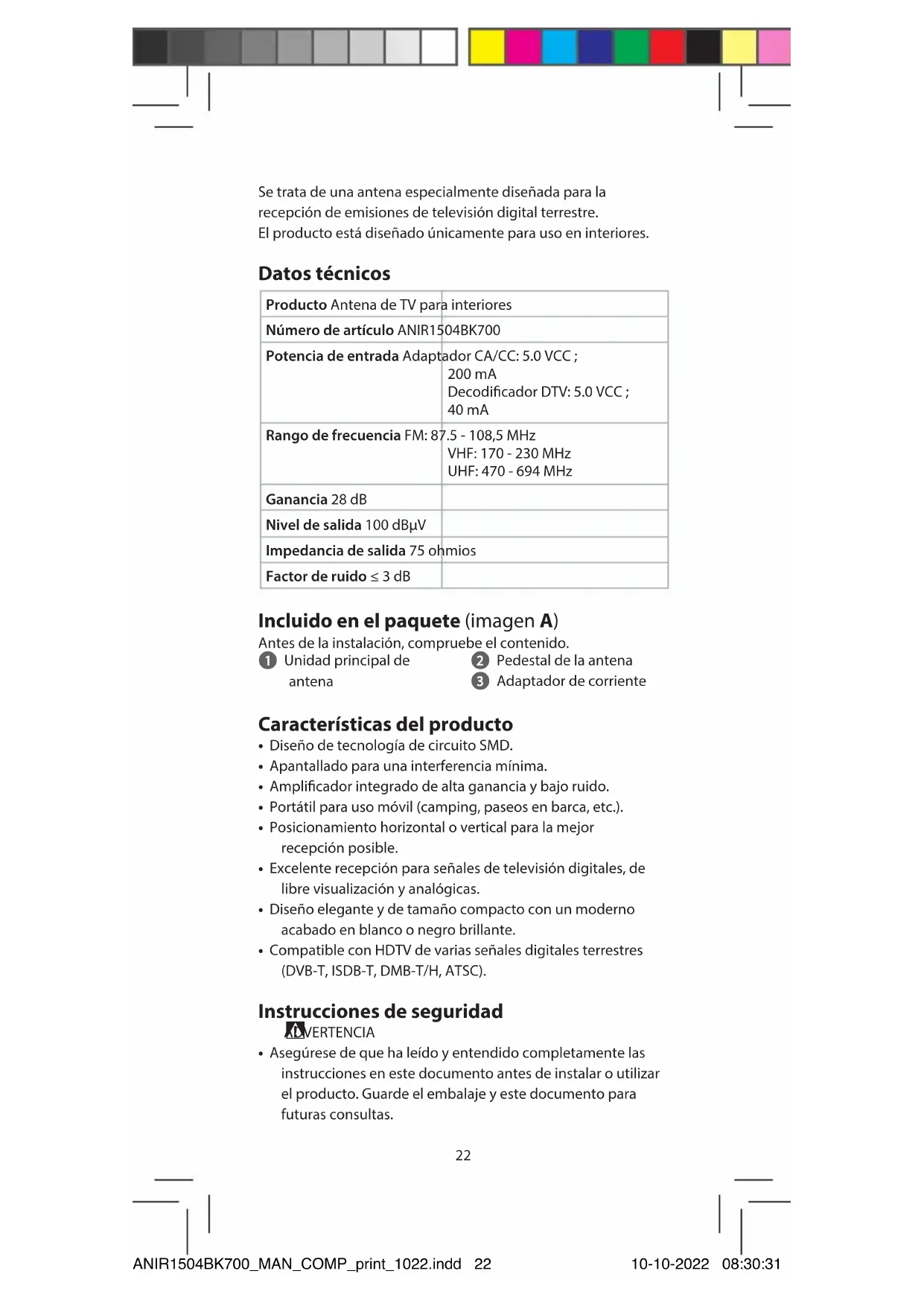

Datos técnicos

Producto Antena de TV para interiores
Número de artículo ANIR1504BK700
Potencia de entrada Adaptador CA/CC: 5.0 VCC;200 mADecodificador DTV: 5.0 VCC;40 mA
Rango de frecuencia FM: 87.5 - 108,5 MHzVHF: 170 - 230 MHzUHF: 470 - 694 MHz
Ganancia 28 dB
Nivel de salida 100 dBμV
Impedancia de salida 75 ohmios
Factor de ruido ≤ 3 dB

Incluido en el paquete (imagen A)

Antes de la instalación, compruebe el contenido.

① Unidad principal de antena

2 Pedestal de la antena

3 Adaptador de corriente

Características del producto

• Diseño de tecnología de circuito SMD.
• Apantallado para una interferencia mínima.
• Amplificador integrado de alta ganancia y bajo ruido.
• Portátil para uso móvil (camping, paseos en barca, etc.).
• Posicionamiento horizontal o vertical para la mejor recepción posible.
• Excelente recepción para señales de televisión digitales, de libre visualización y analógicas.
• Diseño elegante y de tamaño compacto con un moderno acabado en blanco o negro brillante.
• Compatible con HDTV de varias señales digitales terrestres (DVB-T, ISDB-T, DMB-T/H, ATSC).

Instrucciones de seguridad

ADVERTENCIA

- Asegúrese de que ha leído y entendido completamente las instrucciones en este documento antes de instalar o utilizar el producto. Guarde el embalaje y este documento para futuras consultas.

• Utilice el producto únicamente tal como se describe en este documento.
• No use el producto si alguna pieza está dañada o presenta defectos. Sustituya inmediatamente un producto si presenta daños o está defectuoso.
• No deje caer el producto y evite que sufra golpes.
• Este producto solo puede recibir servicio de un técnico cualificado para su mantenimiento para así reducir el riesgo de descargas eléctricas.
• No exponga el producto al agua o a la humedad.
• No tire este producto junto con los demás residuos domésticos.
• No existen piezas en que puedan ser reparadas por el usuario. No abra la carcasa.
• Mantenga el producto fuera del alcance de niños, personas enfermas y animales.
• Compruebe regularmente si hay signos de daños; en tal caso, no siga utilizando el producto y devuélvalo al proveedor.
• Mantenga el producto alejado de fuentes de calor. No coloque el producto sobre superficies calientes o cerca de llamas abiertas.
• No someta el producto a ninguna tensión mecánica.
• No exponga el producto a un alto nivel de vibraciones.

Instrucciones de manejo

Para conseguir la mejor recepción, compruebe las siguientes condiciones:

• Mantenga la antena alejada de fuentes de interferencias: coloque la antena alejada de dispositivos de gran consumo de energía, como el aire acondicionado, el ascensor, el secador de pelo o el horno microondas.
• Sitúe la antena cerca de ventanas cuando la utilice en interiores.
• Instale la antena lo más alta posible: en el caso de la recepción digital terrestre, las interceptaciones entre la antena y la torre de transmisión provocarán una pérdida temporal de la señal. Instale la antena lo más alta posible para reducir dichas interceptaciones.

Instalación 1: alimentada con el decodificador DTV

Tenga en cuenta que, en esta instalación, debe asegurarse de que su decodi-cador admita cable coaxial que alimente con 5V CC a través del conector IEC o F a la antena.

1. Extraiga la unidad principal de antena y los accesorios de la caja.
2. Conecte el cable coaxial con la antena y el decodificador DTV.
3. Conecte el decodificador DTV a su televisor. Asegúrese de que la función de alimentación del cable coaxial de su decodificador esté ACTIVADA. (Consulte el manual de funcionamiento de su decodificador para conocer la función de alimentación por cable coaxial).
4. Ajuste la antena (gire el cuerpo de la antena en otra dirección o colóquela en posición vertical u horizontal) en la mejor posición para que pueda recibir la señal de televisión digital. (Se recomienda situar la antena cerca de la ventana por donde entre la señal de televisión digital).
5. Organice el cable coaxial para que quede aseado, ordenado y seguro.

Instalación 2: alimentada por adaptador de CA/CC

1. Extraiga la unidad principal de antena y los accesorios de la caja.
2. Conecte el cable coaxial con la antena y el decodificador DTV o TV.
3. Conecte el decodificador DTV a su televisor.
4. Conecte la toma de salida de CC del adaptador de alimentación al conector de entrada de CC de la antena y, a continuación, enchufe el adaptador de alimentación de CA/CC a la toma de corriente CA.
5. Ajuste la antena en la mejor posición para que pueda recibir la señal de televisión digital. (Se recomienda situar la antena cerca de la ventana por donde entre la señal de televisión digital).
6. Organice el cable coaxial para que quede aseado, ordenado y seguro.

Una vez finalizada la instalación, podrá utilizar el decodificador para comprobar la intensidad y la calidad de la señal. Si no recibe una imagen estable, mueva la antena a una posición con mejor recepción. Cuando encuentre la mejor posición, fíjela.

Esta antena puede admitir recepción vertical u horizontal, como se muestra en la imagen B.

Eliminación

Este símbolo indica que este producto no debe desecharse junto con otros residuos domésticos en todo el territorio de la UE. Para evitar posibles daños al medio ambiente o a la salud de las personas por la eliminación incontrolada de residuos, usted es responsable de reciclarlos para fomentar la reutilización sostenible de materias primas. Para devolver su producto usado, puede utilizar los sistemas de devolución y recogida habituales o ponerse en contacto con la tienda donde compró el producto. Serán ellos quienes reciclen este producto para el medio ambiente.

Declaración de conformidad

Nosotros, Nedis B.V., declaramos como fabricante que el producto ANIR1504BK700 de nuestra marca Nedis ^® , producido en China, ha sido probado de acuerdo con todas las normas y regulaciones relevantes de la CE y que se han superado todas las pruebas con éxito. Esto incluye, entre otras, la directiva europea sobre equipos radioeléctricos RED 2014/53/UE.

La declaración de conformidad completa (y la hoja de datos de seguridad, si procede) se puede encontrar y descargar en: nedis.es/ANIR1504BK700#support
