GEBRUIKSAANWIJZING ANIR1504BK700 NEDIS

TV-antenne voor binnen

ANIR1504BK700

Bedoeld gebruik

Het product is een antenne die gebruikt kan worden met een tv of settopbox die voeding via de coaxkabel ondersteunt. Dit is een antenne die speciaal is ontworpen voor ontvangst van digitale terrestrische tv-uitzendingen. Het product is enkel bedoeld voor gebruik binnenshuis.

Technische gegevens

Product TV-antenne voor binnen
Artikelnummer ANIR1504BK700
Ingangsvermogen AC/DC-adapter: 5.0 VDC ; 200 mA DTV-settopbox: 5.0 VDC ; 40 mA

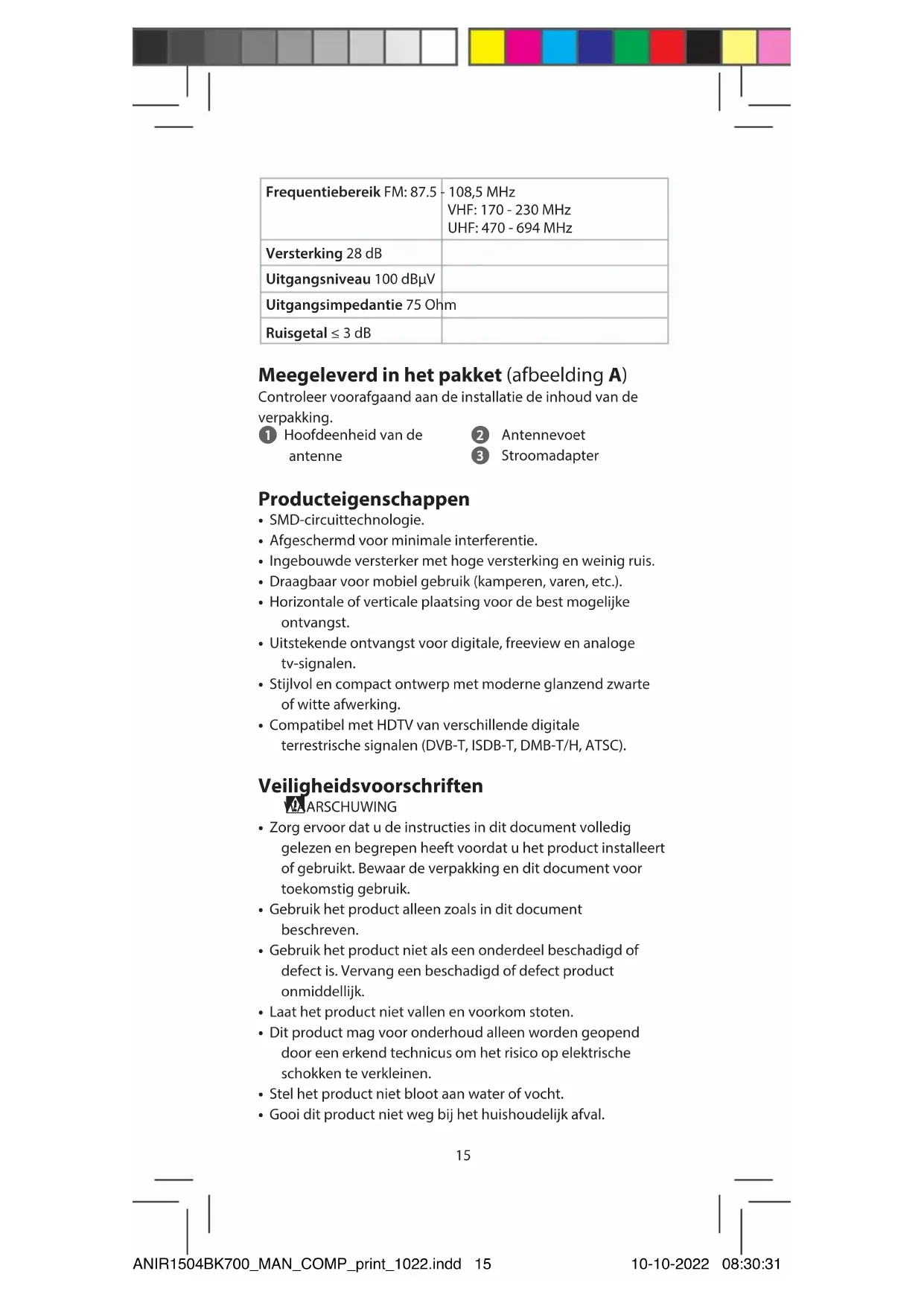

Frequentiebereik FM: 87.5	- 108,5 MHzVHF: 170 - 230 MHzUHF: 470 - 694 MHz
Versterking 28 dB
Uitgangsniveau 100 dBμV
Uitgangsimpedantie 75 Ohm
Ruisgetal ≤ 3 dB

Meegeleverd in het pakket (afbeelding A)

Controleer voorafgaand aan de installatie de inhoud van de verpakking.

1 Hoofdeenheid van de antenne

② Antennevoet ③ Stroomadapter

Producteigenschappen

• SMD-circuittechnologie.
- Afgeschermd voor minimale interferentie.
- Ingebouwde versterker met hoge versterking en weinig ruis.
- Draagbaar voor mobiel gebruik (kamperen, varen, etc.).
- Horizontale of verticale plaatsing voor de best mogelijke ontvangst.
- Uitstekende ontvangst voor digitale, freeview en analoge tv-signalen.
- Stijlvol en compact ontwerp met moderne glanzend zwarte of witte afwerking.
- Compatibel met HDTV van verschillende digitale terrestrische signalen (DVB-T, ISDB-T, DMB-T/H, ATSC).

Veiligheidsvoorschriften

ARSCHUWING

• Zorg ervoor dat u de instructies in dit document volledig gelezen en begrepen heeft voordat u het product installeert of gebruikt. Bewaar de verpakking en dit document voor toekomstig gebruik.
• Gebruik het product alleen zoals in dit document beschreven.
• Gebruik het product niet als een onderdeel beschadigd of defect is. Vervang een beschadigd of defect product onmiddellijk.
• Laat het product niet vallen en voorkom stoten.
• Dit product mag voor onderhoud alleen worden geopend door een erkend technicus om het risico op elektrische schokken te verkleinen.
• Stel het product niet bloot aan water of vocht.

• Gooi dit product niet weg bij het huishoudelijk afval.

• Er zijn geen onderdelen die door de gebruiker kunnen onderhouden worden. Het deksel niet openen.

• Houd het product buiten het bereik van kinderen, personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens en dieren.
• Controleer het product regelmatig op tekenen van beschadiging, gebruik het product bij beschadiging niet meer en stuur het product terug naar de leverancier.
• Houd het product uit de buurt van warmtebronnen. Plaats het product niet op hete oppervlakken of in de buurt van open vuur.
• Stel het product niet bloot aan mechanische belasting.
• Stel het product niet bloot aan een hoge mate van trillingen.

Gebruiksaanwijzing

Let, voor de beste ontvangst, op de volgende voorwaarden:

• Houd de antenne uit de buurt van storingsbronnen: houd de antenne uit de buurt van apparaten die veel stroom verbruiken, zoals airconditioning, liften, haardrogers en magnetrons.
• Wanneer u de antenne binnenshuis gebruikt, plaats hem dan in de buurt van ramen.
• Installeer de antenne zo hoog mogelijk: In digitale terrestrische ontvangst zullen onderscheppingen tussen antenne en zendmast tijdelijk tot signaalverlies leiden. Installeer de antenne zo hoog mogelijk om onderscheppingen te verminderen.

Installatie 1: gevoed door de DTV-settopbox

Let op: bij deze installatie moet u controleren dat uw settopbox 5V DC-voeding via de coaxkabel, via de IEC- of F-connector naar de antenne ondersteunt.

1. Haal de hoofdeenheid van de antenne en de accessoires uit de doos.
2. Sluit de coaxkabel aan op de antenne en de DTV-settopbox.
3. Sluit de DTV-settopbox aan op uw tv. Zorg ervoor dat de coaxkabelvoeding van uw STB is ingeschakeld. (Raadpleeg de gebruiksaanwijzing van uw STB voor de coaxkabelvoeding van uw STB).

4. Stel de antenne af (draai de antennebehuizing in een andere richting of zet hem verticaal of horizontaal) in de beste positie voor de ontvangst van het digitale tv-signaal. (Het wordt aanbevolen om de antenne in de buurt te plaatsen van het raam waar het digitale tv-signaal binnenkomt).

5. Orden de verekshel zada! deze metjes upgenend is en waar de veiligsteid.

Installatie 2: gevoerd door AC/DC-adapter

1. Haal de hoofderheid van de antenne en de accresaires uit de deux.

2. Shuit de crosaicel aan op de armente en de DTV-ssimplics of tv.

3. Sluit de DTV-settophas aan op uw tv.

4. Sluit de DC uitgang van de voedingsadapter van op de DC-ingangsteventor van de stienne en steek vervolgens de AC/DC-voedingsadapter in het stroepontet

5. Stel de antenne al in de beste positie van de cetvangst van het digitale te-signal. (Het wordt aanhevalen om de antenne in de hauer te paatsen van het raam waar het digitals en plazal bijpenkoem)

6. Orden de coaskabel zediert deze netjes opgezuimd is en voor de verlijheid. Na valloing van de installatie aan u nettingluss gehalten om de signalsteke en installatie te controlera. Als u geen staatel beeld aan zijn, verklasst u de antenne naar een bezere verwangspositive. Vastuor u de beste positie gewondet hebt, zet u de antene vast. Deze antenne kan staan voor verticale of horraate uitvangel; zoals wereggeven in afbeeling F.

Afdanking

Dit symbol geich aan dat product in de hele EL mit met ander hundzuendelijk afval weggegeond mag woreden. Om mogelijkte schade aan het milieu of de murevel jaar gezondred te van kommen daar der gegeeldekenende weggevolen aan afval, best d uvanzuwodeelijk voor het recyclen van het afval, om het duurzaam berechtruk van geordstoken te beverdien. Om uit gebruikte product ve revenmaren, kunnen gelerlijk maken van de negatiere museum en opradysteries af contact openeren met de wielle was het product is geacht. Zijk kunnen dit product recyclen voor het milieu.

Verklaring van overeenstemming

Wij, Nedis B.V. verklaren als fabrikant dat het product. ANIR150/8K700 can een streek Nedisk, geplanchend in China, is gevest conform alle relevante CE-normen en voenschulftet en dat alle tests met succes zijn doorzaan. Dit overtat, maar is niet beperlat van de richtlijn RED 2014/53/EU.

17

De volledige conformiteitsverklaring (en het blad met veiligheidsgegevens indien van toepassing) kan worden gevonden en gedownload via: nedis.nl/ANIR1504BK700#support
