ANIR1504BK700 - Antenne TV NEDIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV intérieure
Marque	Nedis
Modèle	ANIR1504BK700
Alimentation	Adaptateur CA/CC 5 V CC / 200 mA ou via décodeur TVN (5 V CC / 40 mA)
Gamme de fréquences FM	87,5 – 108,5 MHz
Gamme de fréquences VHF	170 – 230 MHz
Gamme de fréquences UHF	470 – 694 MHz
Gain	28 dB
Niveau de sortie	100 dBµV
Impédance de sortie	75 Ohms
Facteur de bruit	≤ 3 dB
Technologie	Circuits SMD, blindé, amplificateur intégré à faible bruit
Compatibilité TV	TV HD, DVB-T, ISDB-T, DMB-T/H, ATSC
Positionnement	Horizontal ou vertical
Utilisation	Intérieur uniquement
Contenu de la boîte	Unité principale d'antenne, socle, adaptateur secteur
Design	Élégant et compact, finition noire brillante
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas ouvrir le boîtier. Tenir hors de portée des enfants.
Réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un technicien qualifié.
Poids	Environ 200 g (estimation)
Dimensions	Environ 200 × 150 × 50 mm (estimation)
Garantie	Consulter le revendeur
Numéro d'article	ANIR1504BK700

FOIRE AUX QUESTIONS - ANIR1504BK700 NEDIS

Comment alimenter l'antenne Nedis ANIR1504BK700 ?

Vous pouvez alimenter l'antenne de deux manières : soit via l'adaptateur secteur fourni (5 V CC, 200 mA) en connectant la prise CC à l'antenne, soit par le câble coaxial si votre décodeur TVN supporte l'alimentation par câble (5 V CC, 40 mA). Dans ce cas, activez la fonction d'alimentation coaxiale dans les réglages du décodeur.

Où placer l'antenne pour une meilleure réception ?

Pour une réception optimale, placez l'antenne près d'une fenêtre, le plus haut possible, et éloignée des sources d'interférences comme les climatiseurs, micro-ondes ou ascenseurs. Orientez-la horizontalement ou verticalement selon la polarisation des signaux dans votre région.

L'antenne est-elle compatible avec la TNT ?

Oui, l'antenne est spécialement conçue pour la réception de la télévision numérique terrestre (DVB-T, ISDB-T, DMB-T/H, ATSC). Elle supporte la HD et est compatible avec les standards Freeview.

Puis-je utiliser cette antenne à l'extérieur ?

Non, l'antenne Nedis ANIR1504BK700 est prévue uniquement pour une utilisation en intérieur. Son boîtier n'est pas étanche et pourrait être endommagé par l'humidité ou les intempéries.

Comment nettoyer l'antenne ?

Débranchez l'antenne avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits chimiques, d'alcool ou de solvants, car ils pourraient endommager le revêtement.

Que faire si l'image est instable ou absente ?

Vérifiez d'abord que l'antenne est correctement alimentée et que le décodeur est paramétré pour l'alimentation coaxiale si applicable. Déplacez l'antenne progressivement pour trouver la meilleure position. Assurez-vous qu'aucun obstacle métallique ne bloque le signal. Utilisez la fonction de recherche des chaînes de votre téléviseur.

L'antenne peut-elle être montée au mur ?

L'antenne est livrée avec un socle et peut être posée sur une surface plane. Elle ne dispose pas de fixation murale. Pour un positionnement vertical, vous pouvez l'appuyer contre un mur ou utiliser un support compatible.

Que faire si l'antenne ne fonctionne pas après installation ?

Vérifiez les connexions : le câble coaxial doit être bien enfoncé, l'adaptateur secteur branché (si utilisé) et le décodeur allumé. Essayez une autre prise d'alimentation ou un autre téléviseur pour isoler le problème. Si rien ne fonctionne, contactez le service après-vente Nedis.

L'antenne est-elle compatible avec les décodeurs anciens ?

Oui, tant que le décodeur possède une entrée coaxiale (IEC ou F) et supporte l'alimentation par câble si vous utilisez cette méthode. Pour les décodeurs sans alimentation coaxiale, utilisez l'adaptateur secteur fourni.

Comment recycler l'antenne en fin de vie ?

Ne jetez pas l'antenne avec les déchets ménagers. Conformément à la directive DEEE, rapportez-la à un point de collecte pour déchets électroniques ou au magasin où vous l'avez achetée. Le recyclage permet de réutiliser les matières premières.

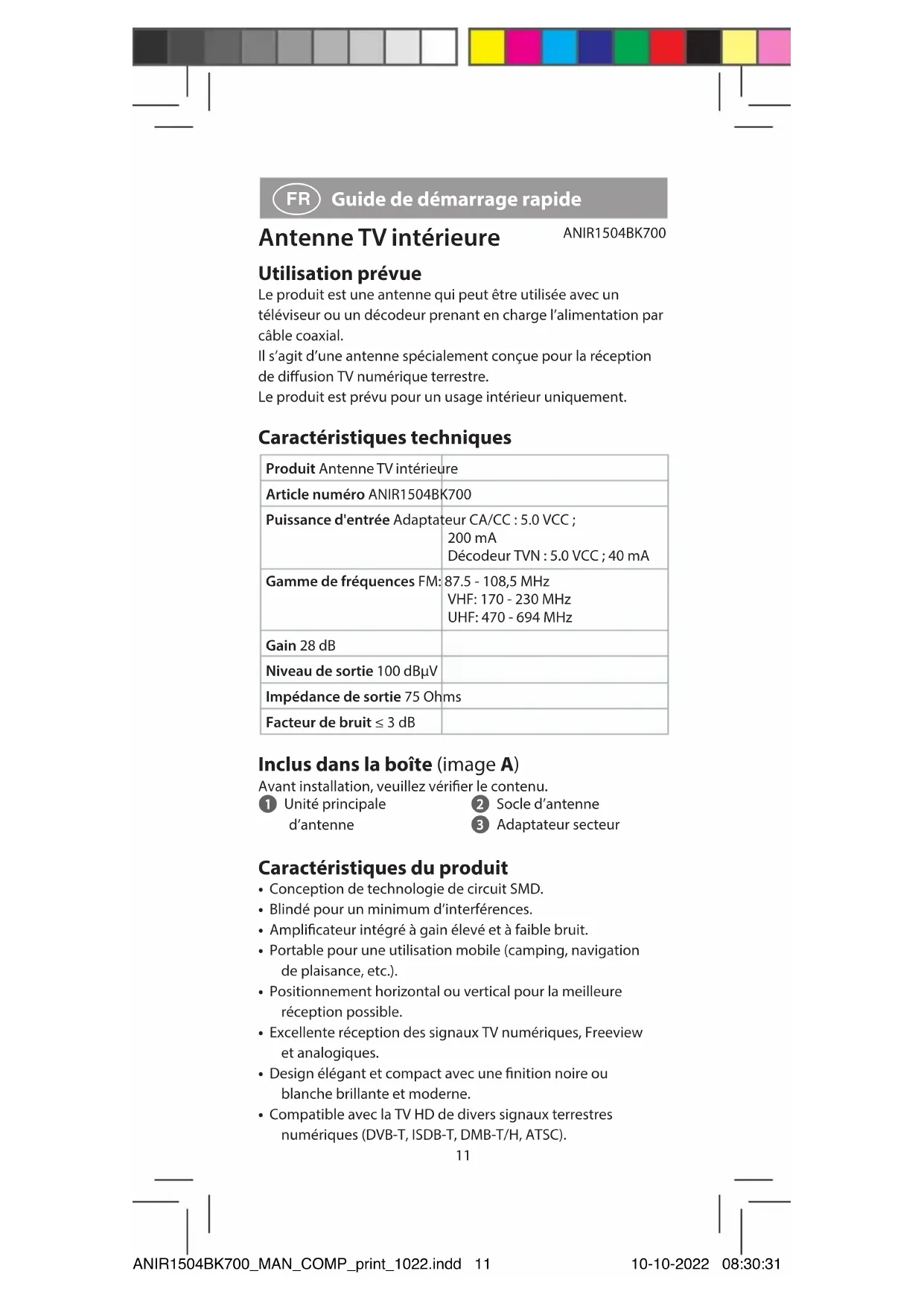

MODE D'EMPLOI ANIR1504BK700 NEDIS

Antenne TV intérieure

ANIR1504BK700

Utilisation prévue

Le produit est une antenne qui peut être utilisée avec un téléviseur ou un décodeur prenant en charge l'alimentation par câble coaxial.

Il s'agit d'une antenne spécialement conçue pour la réception de diffusion TV numérique terrestre.

Le produit est prévu pour un usage intérieur uniquement.

Caractéristiques techniques

Produit Antenne TV intérieure
Article numéro ANIR1504BK700
Puissance d'entrée Adaptateur CA/CC : 5.0 VCC ;200 mADécodeur TVN : 5.0 VCC ; 40 mA
Gamme de fréquences FM:	87.5 - 108,5 MHzVHF: 170 - 230 MHzUHF: 470 - 694 MHz
Gain 28 dB
Niveau de sortie 100 dBμV
Impédance de sortie 75 Ohms
Facteur de bruit ≤ 3 dB

Inclus dans la boîte (image a)

Avant installation, veuillez vérifier le contenu.

Unité principale

d'antenne

2 Socle d'antenne

3 Adaptateur secteur

Caractéristiques du produit

• Conception de technologie de circuit SMD.
• Blindé pour un minimum d'interférences.
• Amplificateur intégré à gain élevé et à faible bruit.
• Portable pour une utilisation mobile (camping, navigation de plaisance, etc.).
• Positionnement horizontal ou vertical pour la meilleure réception possible.
• Excellente réception des signaux TV numériques, Freeview et analogiques.
• Design élégant et compact avec une finition noire ou blanche brillante et moderne.
• Compatible avec la TV HD de divers signaux terrestres numériques (DVB-T, ISDB-T, DMB-T/H, ATSC).

Avertissement

• Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conservez l'emballage et le présent document pour référence ultérieure.
• Utilisez le produit uniquement comme décrit dans le présent document.
• Ne pas utiliser le produit si une pièce est endommagée ou défectueuse. Remplacez immédiatement un produit endommagé ou défectueux.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ce produit ne peut être réparé que par un technicien qualifié afin de réduire les risques d'électrocution.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Ne pas jeter ce produit avec les autres ordures ménagères.
• Le produit ne contient aucune pièce réparable par l'utilisateur. Ne pas ouvrir le boîtier.
• Gardez le produit hors de portée des enfants, de personnes infirmes ou d'animaux.
• Vérifiez régulièrement si le produit présente des signes de dommages. En cas de dommages, n'utilisez plus le produit et renvoyez-le au fournisseur.
• Tenez le produit à l'écart des sources de chaleur. Ne pas placer le produit sur des surfaces chaudes ou à proximité de flammes nues.
• Ne soumettez pas le produit à des contraintes mécaniques.
• Ne pas exposer le produit à un niveau élevé de vibrations.

Mode d'emploi

Pour la meilleure réception, merci de vérifier les conditions suivantes :

• Éloignez l'antenne des sources d'interférences : éloignez l'antenne des appareils à forte consommation d'énergie, tels qu'un climatiseur, un ascenseur, un sèche-cheveux et un four à micro-ondes.
• Positionnez l'antenne à proximité des fenêtres lorsque vous l'utilisez dans un environnement intérieur.
• Installez l'antenne le plus haut possible : en réception numérique terrestre, les interceptions entre l'antenne et la tour de transmission entraîneront temporairement une perte de signal. Veuillez installer l'antenne aussi haut que possible afin de réduire les interceptions.

Installation 1 : alimentée par un décodeur TVN

Veuillez noter que dans cette installation, vous devez vous assurer que votre décodeur puisse prendre en charge l'alimentation par câble coaxial 5 V CC via le connecteur IEC ou F vers l'antenne.

1. Sortez l'unité principale d'antenne et les accessoires de la boîte.
2. Connectez le câble coaxial avec l'antenne et le décodeur TVN.
3. Connectez le décodeur TVN à votre téléviseur. Veuillez vous assurer que la fonction d'alimentation du câble coaxial de votre décodeur soit activée. (Veuillez consulter le manuel d'utilisation de votre décodeur pour la fonction d'alimentation par câble coaxial).
4. Ajustez l'antenne (tournez le corps de l'antenne dans différentes directions ou placez-la verticalement ou horizontalement) dans la meilleure position qui puisse recevoir le signal de télévision numérique. (Il est recommandé de positionner l'antenne à proximité d'une fenêtre où le signal TV numérique entre).
5. Arrangez le câble coaxial pour plus de propreté, de rangement et de sécurité.

Installation 2 : alimentée par un adaptateur ca/cc

1. Sortez l'unité principale d'antenne et les accessoires de la boîte.
2. Connectez le câble coaxial avec l'antenne et le décodeur TVN ou le téléviseur.
3. Connectez le décodeur TVN à votre téléviseur.
4. Connectez la prise de sortie CC de l'adaptateur d'alimentation au connecteur d'entrée CC de l'antenne, puis branchez l'adaptateur d'alimentation CA/CC dans la prise d'alimentation CA.
5. Ajustez l'antenne dans la meilleure position qui puisse recevoir le signal de télévision numérique. (Il est recommandé de positionner l'antenne à proximité d'une fenêtre où le signal TV numérique entre).
6. Arrangez le câble coaxial pour plus de propreté, de rangement et de sécurité. Une fois l'installation terminée, vous pouvez utiliser votre décodeur pour vérifier la force et la qualité du signal. Si vous ne parvenez pas à obtenir une image stable, veuillez déplacer l'antenne vers une meilleure position de réception. Lorsque vous trouvez la meilleure position, veuillez la corriger.

Cette antenne peut être utilisée pour une réception verticale ou horizontale, comme indiqué sur l'image B.

Traitement des déchets

Ce symbole indique que ce produit ne doit pas être jeté avec les autres déchets ménagers dans l'UE. Afin d'éviter tout risque pour l'environnement ou la santé humaine d'une élimination incontrôlée des déchets, vous devez le recycler pour qu'il puisse promouvoir la réutilisation durable des matières premières. Pour retourner votre produit usagé, vous pouvez utiliser les systèmes de reprise et de collecte classiques ou contacter le magasin où le produit a été acheté. Il peut recycler ce produit pour l'environnement.

Déclaration de conformité

Nous, Nedis B. V., déclarons en tant que fabricant que le produit ANIR1504BK700 de notre marque Nedis ®, produit en Chine, a été testé conformément à toutes les normes et réglementations CE en vigueur et que tous les tests ont été réussis. Cela inclut, sans toutefois s'y limiter, la directive RED 2014/53/UE.

La Déclaration de conformité complète (et la fiche de sécurité le cas échéant) peut être trouvée et téléchargée via: nedis.fr/ANIR1504BK700#support
