Tipo de producto	Antena TV interior
Marca	Nedis
Modelo	ANIR2512GY700
Rango de frecuencias	VHF: 87,5 - 230 MHz, UHF: 470 - 694 MHz
Ganancia	28 dB
Nivel de salida	100 dBμV
Impedancia de salida	75 Ohmios
Factor de ruido	≤ 3 dB
Alimentación	Adaptador CA/CC 12 VCC 200 mA o mediante decodificador TVN 5 VCC 40 mA
Conector	CEI (coaxial)
Uso previsto	Solo interior
Funciones principales	Amplificador integrado de alta ganancia y bajo ruido, blindaje contra interferencias, tecnología SMD
Fijación	De pared (sobre mástil) o sobre mesa con soporte incluido
Accesorios incluidos	Unidad principal con cable coaxial, adaptador de corriente, soporte de escritorio
Compatibilidad	DVB-T, ISDB-T, DMB-T/H, ATSC, DAB/FM, HD TV
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No utilizar productos químicos.
Seguridad	No exponer al agua o la humedad. Mantener fuera del alcance de los niños. No abrir la carcasa.
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario. En caso de daño, devolver al proveedor.
Información general	Diseño elegante y compacto, acabado negro brillante. Portátil para uso móvil (camping, barco).

Preguntas frecuentes - ANIR2512GY700 NEDIS

¿Cómo alimentar la antena Nedis ANIR2512GY700?

La antena se puede alimentar de dos maneras: ya sea mediante un adaptador de corriente incluido (12 VCC, 200 mA) conectando la clavija CC en la antena, o directamente desde el decodificador TVN si este soporta la alimentación por cable coaxial (5 VCC, 40 mA). Asegúrese de que la función de alimentación por cable coaxial de su decodificador esté activada.

¿Cuál es el alcance de esta antena interior?

El alcance depende del entorno y la proximidad a las torres de transmisión. Con una ganancia de 28 dB, está diseñada para una recepción en un radio típico de 30 a 50 km según los obstáculos. Para una mejor recepción, coloque la antena cerca de una ventana y en alto.

¿Puedo usar esta antena en exteriores?

No, esta antena está diseñada solo para uso interior. No está diseñada para resistir la intemperie. Para uso exterior, elija un modelo adecuado.

¿Cómo mejorar la recepción de la señal?

Coloque la antena cerca de una ventana, en alto, y aléjela de fuentes de interferencia como aires acondicionados, microondas o ascensores. Oriente la antena girando el cuerpo o colocándola vertical/horizontalmente. Use el soporte de pared para una fijación estable.

¿Esta antena es compatible con todos los televisores?

Sí, es compatible con cualquier televisor o decodificador que tenga una entrada coaxial (conector CEI). Soporta los estándares DVB-T, ISDB-T, DMB-T/H, ATSC y radio DAB/FM. Asegúrese de que su televisor tenga un sintonizador digital.

¿Qué hacer si no capto ningún canal después de la instalación?

Primero verifique que la antena esté correctamente alimentada (adaptador conectado o decodificador activado). Luego, realice una búsqueda de canales en su televisor. Si no aparece nada, mueva la antena a diferentes lugares (cerca de una ventana, en alto) y repita la búsqueda. Aléjela de aparatos electrónicos.

¿La antena requiere un mantenimiento especial?

Una limpieza ocasional con un paño suave y seco es suficiente. No use productos químicos o abrasivos. No deje la antena en un ambiente húmedo o polvoriento.

¿Puedo usar la antena con un decodificador TVN sin adaptador?

Sí, si su decodificador soporta la alimentación por cable coaxial de 5 VCC. Conecte el cable coaxial de la antena al decodificador y active la función de alimentación coaxial en los ajustes del decodificador. Consulte el manual de su decodificador.

¿Cómo fijar la antena a la pared?

La antena se puede fijar a la pared usando el soporte incluido. Use los orificios de fijación en la parte posterior de la antena (no se incluyen tacos). También puede colocarla sobre una mesa con el soporte de escritorio incluido.

¿Qué hacer en caso de mal funcionamiento de la antena?

Si la antena está dañada o no funciona correctamente, no la abra (ninguna pieza reparable por el usuario). Contacte al servicio postventa de Nedis o devuélvala a la tienda donde la compró para un reemplazo. Guarde el comprobante de compra.

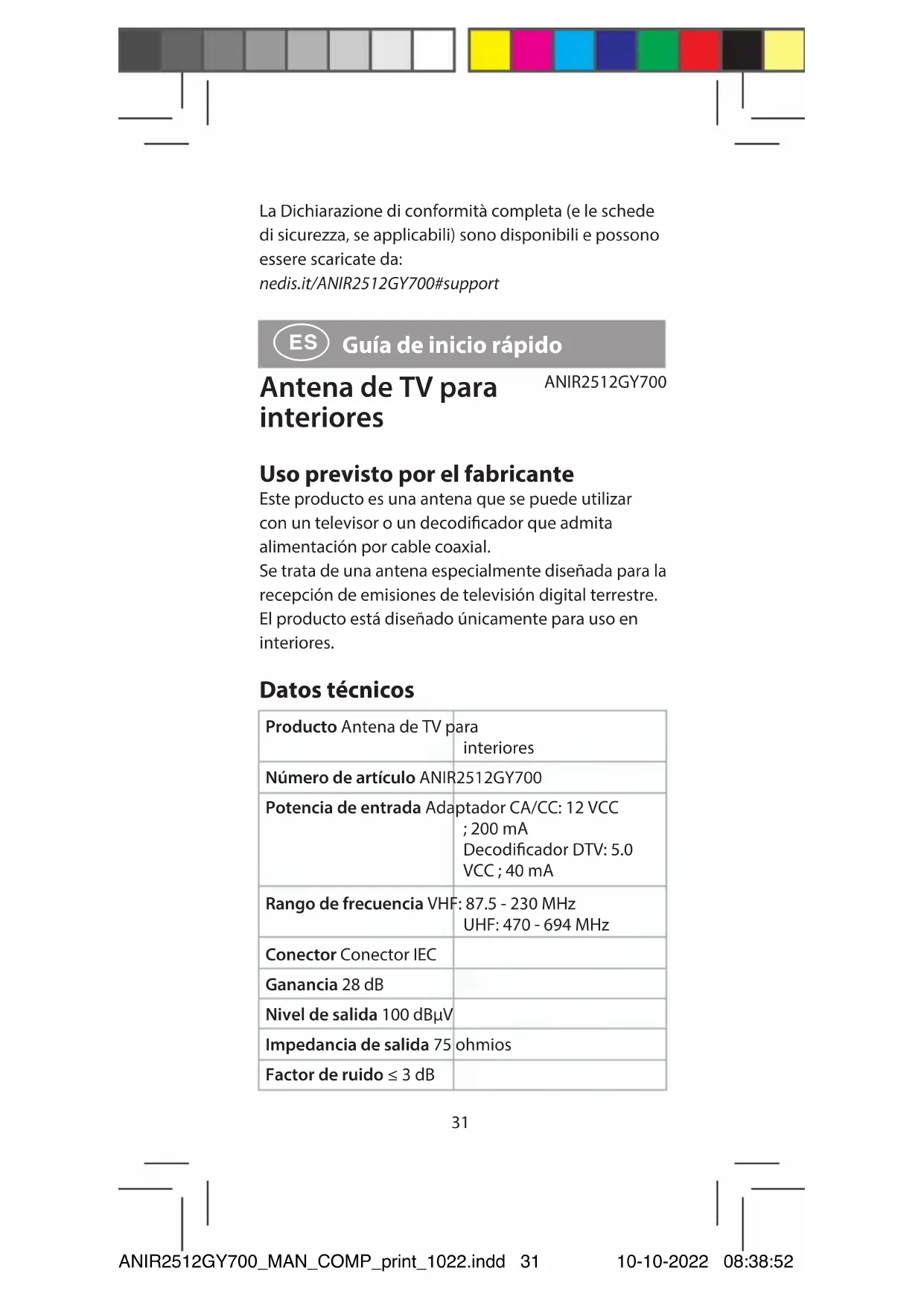

MANUAL DE USUARIO ANIR2512GY700 NEDIS

Guía de inicio rápido

Antena de TV para interiores

ANIR2512GY700

Uso previsto por el fabricante

Este producto es una antena que se puede utilizar con un televisor o un decodificador que admita alimentación por cable coaxial.

Se trata de una antena especialmente diseñada para la recepción de emisiones de televisión digital terrestre.

El producto está diseñado únicamente para uso en interiores.

Datos técnicos

Producto Antena de TV parainteriores
Número de artículo ANIR2512GY700
Potencia de entrada Adaptador CA/CC: 12 VCC; 200 mADecodificador DTV: 5.0VCC ; 40 mA
Rango de frecuencia VHF: 87.5 - 230 MHzUHF: 470 - 694 MHz
Conector Conector IEC
Ganancia 28 dB
Nivel de salida 100 dBμV
Impedancia de salida 75 ohmios
Factor de ruido ≤ 3 dB

Incluido en el paquete (imagen A)

Antes de la instalación, compruebe el contenido.

1 Unidad principal de antena con cable coaxial

2 Adaptador de corriente

3 Soporte de pie para escritorio

Características del producto

• Diseño de tecnología de circuito SMD.
• Apantallado para una interferencia mínima.
• Amplificador integrado de alta ganancia y bajo ruido.
• Portátil para uso móvil (camping, paseos en barca, etc.).
• Diseño elegante y de tamaño compacto con acabado en negro brillante.
• Alimentado por el decodificador DTV o un adaptador de alimentación independiente incluido.
• Montaje en la pared (o mástil) o colocación sobre la mesa para obtener la mejor recepción posible.
• Compatible con HDTV de varias señales digitales terrestres (DVB-T, ISDB-T, DMB-T/H, ATSC) y radios DAB/FM.

Instrucciones de seguridad

ADVERTENCIA

• Asegúrese de que ha leído y entendido completamente las instrucciones en este documento antes de instalar o utilizar el producto. Guarde el embalaje y este documento para futuras consultas.
• Utilice el producto únicamente tal como se describe en este documento.

• No use el producto si alguna pieza está dañada o presenta defectos. Sustituya inmediatamente un producto si presenta daños o está defectuoso.

• No deje caer el producto y evite que sufra golpes.

• Este producto solo puede recibir servicio de un técnico cualificado para su mantenimiento para así reducir el riesgo de descargas eléctricas.
• No exponga el producto al agua o a la humedad.
• No tire este producto junto con los demás residuos domésticos.
• No existen piezas en que puedan ser reparadas por el usuario. No abra la carcasa.
• Mantenga el producto fuera del alcance de niños, personas enfermas y animales.
• Compruebe regularmente si hay signos de daños; en tal caso, no siga utilizando el producto y devuélvalo al proveedor.
• Mantenga el producto alejado de fuentes de calor. No coloque el producto sobre superficies calientes o cerca de llamas abiertas.
• No someta el producto a ninguna tensión mecánica.
• No exponga el producto a un alto nivel de vibraciones.

Instrucciones de manejo

Para conseguir la mejor recepción, compruebe las siguientes condiciones:

• Mantenga la antena alejada de fuentes de interferencias: coloque la antena alejada de dispositivos de gran consumo de energía, como el aire acondicionado, el ascensor, el secador de pelo o el horno microondas.
• Sitúe la antena cerca de ventanas cuando la utilice en interiores.
• Instale la antena lo más alta posible: en el caso de la recepción digital terrestre, las interceptaciones entre la antena y la torre de transmisión provocarán una pérdida temporal de la señal. Instale la antena lo más alta posible para reducir dichas interceptaciones.

Instalación 1: alimentada con el decodificador DTV (imagen B)

Tenga en cuenta que, en esta instalación, debe asegurarse de que su decodificador admita cable coaxial que alimente con 5 V CC a través del conector IEC o F a la antena.

1. Extraiga la unidad principal de antena y los accesorios de la caja.
2. Conecte el cable coaxial con la antena y el decodificador DTV.
3. Conecte el decodificador DTV a su televisor. Asegúrese de que la función de alimentación del cable coaxial de su decodificador esté ACTIVADA. (Consulte el manual de funcionamiento de su decodificador para conocer la función de alimentación por cable coaxial).
4. Ajuste la antena (gire el cuerpo de la antena en otra dirección o colóquela en posición vertical u horizontal) en la mejor posición para que pueda recibir la señal de televisión digital. (Se recomienda situar la antena cerca de la ventana por donde entre la señal de televisión digital).
5. Organice el cable coaxial para que quede aseado, ordenado y seguro.

Instalación 2: alimentada por adaptador de CA/CC (imagen C)

1. Extraiga la unidad principal de antena y los accesorios de la caja.
2. Conecte el cable coaxial con la antena y el decodificador DTV o TV.
3. Conecte el decodificador DTV a su televisor.

4. Conecte la toma de salida de CC del adaptador de alimentación al conector de entrada de CC de la antena y, a continuación, enchufe el adaptador de alimentación de CA/CC a la toma de corriente CA.

5. Ajuste la antena (gire el cuerpo de la antena en otra dirección o colóquela en posición vertical u horizontal) en la mejor posición para que pueda recibir la señal de televisión digital. (Se recomienda situar la antena cerca de la ventana por donde entre la señal de televisión digital).

6. Organice el cable coaxial para que quede aseado, ordenado y seguro.

Una vez finalizada la instalación, podrá utilizar el decodificador para comprobar la intensidad y la calidad de la señal. Si no recibe una imagen estable, mueva la antena a una posición con mejor recepción. Cuando encuentre la mejor posición, fijela.

Tome como referencia los 3 modos de colocación diferentes a continuación para fijar la antena. Inserte el soporte de pie para escritorio para la recepción horizontal o vertical (imagen D).

Eliminación

Este símbolo indica que este producto no debe desecharse junto con otros residuos domésticos en todo el territorio de la UE. Para evitar posibles daños al medio ambiente o a la salud de las personas por la eliminación incontrolada de residuos, usted es responsable de reciclarlos para fomentar la reutilización sostenible de materias primas. Para devolver su producto usado, puede utilizar los sistemas de devolución y recogida habituales o ponerse en contacto con la tienda donde compró el producto. Serán ellos quienes reciclen este producto para el medio ambiente.

Declaración de conformidad

Nosotros, Nedis B.V., declaramos como fabricante que el producto ANIR2512GY700 de nuestra marca Nedis®, producido en China, ha sido probado de acuerdo con todas las normas y regulaciones relevantes de la CE y que se han superado todas las pruebas con éxito. Esto incluye, entre otras, la directiva europea sobre equipos radioeléctricos RED 2014/53/UE.

La declaración de conformidad completa (y la hoja de datos de seguridad, si procede) se puede encontrar y descargar en:

nedis.es/ANIR2512GY700#support
