ANOR5003BK700 - Κεραία TV NEDIS - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Εξωτερική κεραία τηλεόρασης
Μάρκα	NEDIS
Μοντέλο	ANOR5003BK700
Εύρος συχνοτήτων	FM 87,5 – 108,5 MHz / VHF 170 – 230 MHz / UHF 470 – 694 MHz
Κέρδος	28 dB
Αντίσταση εξόδου	16 Ω
Τροφοδοσία	12 V DC, 200 mA μέσω παρεχόμενου μετασχηματιστή ρεύματος
Σύνδεσμος	F αρσενικό / F θηλυκό με αδιάβροχο καπάκι
Προβλεπόμενη χρήση	Εξωτερικός (μπορεί να χρησιμοποιηθεί σε εσωτερικό χώρο)
Λήψη	Πανκατευθυντική 360°
Κύριες λειτουργίες	Λήψη ψηφιακής επίγειας τηλεόρασης (DVB-T/T2) και ραδιοφώνου FM
Περιεχόμενα συσκευασίας	Κύρια μονάδα, βάση τραπεζιού, αδιάβροχο καπάκι, μετασχηματιστής ρεύματος, εξαρτήματα στήριξης σε ιστό, τροφοδοτικό DC
Ασφάλεια	Μην εκθέτετε σε νερό ή υγρασία· μην ανοίγετε το περίβλημα· κρατήστε μακριά από παιδιά
Συντήρηση και καθαρισμός	Ελέγχετε τακτικά για ζημιές· καθαρίζετε με στεγνό πανί
Ανταλλακτικά και δυνατότητα επισκευής	Κανένα εξάρτημα δεν μπορεί να επισκευαστεί από τον χρήστη· επικοινωνήστε με εξειδικευμένο τεχνικό

Συχνές ερωτήσεις - ANOR5003BK700 NEDIS

Πώς να εγκαταστήσω την κεραία ANOR5003BK700;

Χρησιμοποιήστε τα εξαρτήματα στήριξης σε ιστό για εξωτερική εγκατάσταση ή τη βάση τραπεζιού για εσωτερική χρήση. Συνδέστε το ομοαξονικό καλώδιο στον σύνδεσμο F και στη συνέχεια συνδέστε τον μετασχηματιστή ρεύματος. Προσανατολίστε την κεραία για την καλύτερη λήψη.

Ποιον μετασχηματιστή ρεύματος πρέπει να χρησιμοποιήσω;

Χρησιμοποιήστε μόνο τον παρεχόμενο μετασχηματιστή ρεύματος με έξοδο 12 V DC, 200 mA. Ένας μη συμβατός μετασχηματιστής μπορεί να προκαλέσει ζημιά στην κεραία.

Μπορώ να χρησιμοποιήσω αυτήν την κεραία σε εσωτερικό χώρο;

Ναι, η κεραία μπορεί να χρησιμοποιηθεί σε εσωτερικό χώρο. Τοποθετήστε την κοντά σε παράθυρο, μακριά από πηγές παρεμβολών, για καλύτερη λήψη.

Ποια είναι η εμβέλεια λήψης της κεραίας;

Η εμβέλεια εξαρτάται από το περιβάλλον. Η κεραία καλύπτει τις μπάντες FM, VHF και UHF με κέρδος 28 dB. Τοποθετήστε την όσο πιο ψηλά γίνεται για μέγιστη εμβέλεια.

Πώς να βελτιώσω τη λήψη της κεραίας;

Απομακρύνετε την κεραία από ηλεκτρικές συσκευές (κλιματιστικό, φούρνο μικροκυμάτων) και εμπόδια. Τοποθετήστε την ψηλά και προσανατολίστε την προς τον πύργο μετάδοσης. Χρησιμοποιήστε την πανκατευθυντική ρύθμιση 360°.

Τι να κάνω σε περίπτωση απώλειας σήματος;

Ελέγξτε τις συνδέσεις του ομοαξονικού καλωδίου και του μετασχηματιστή. Βεβαιωθείτε ότι η κεραία δεν έχει εμπόδια. Μετακινήστε την ελαφρά για βελτιστοποίηση λήψης.

Είναι επισκευάσιμη η κεραία;

Όχι, η κεραία δεν περιέχει κανένα εξάρτημα επισκευάσιμο από τον χρήστη. Σε περίπτωση βλάβης, επικοινωνήστε με εξειδικευμένο τεχνικό ή επιστρέψτε την στον προμηθευτή.

Πώς να συνδέσω το ομοαξονικό καλώδιο;

Συνδέστε τον αρσενικό σύνδεσμο F του καλωδίου στον θηλυκό σύνδεσμο της κεραίας. Στερεώστε το αδιάβροχο καπάκι για προστασία της σύνδεσης από τις καιρικές συνθήκες.

Τι να κάνω αν η εικόνα δεν είναι καθαρή;

Ρυθμίστε τη θέση της κεραίας για καλύτερο σήμα. Ελέγξτε τις συνδέσεις και βεβαιωθείτε ότι η τροφοδοσία είναι συνδεδεμένη. Αποφύγετε παρεμβολές.

Πώς να καθαρίσω την κεραία;

Αποσυνδέστε την κεραία από την τροφοδοσία πριν τον καθαρισμό. Χρησιμοποιήστε ένα στεγνό, μαλακό πανί για να αφαιρέσετε τη σκόνη. Μην χρησιμοποιείτε χημικά ή νερό.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ANOR5003BK700 NEDIS

Οδηγός γρήγορης εκκίνησης 41

SK

Rýchly návod 44

CS

Rychlý návod 47

RO

Οδηγός γρήγορης εκκίνησης

Εξωτερική κεραία τηλεόρασης

ANOR5003BK700

Προοριζόμενη χρήση

Η κεραία αυτή είναι ειδικά σχεδιασμένη για λήψη επίγειας ψηφιακής εκπομπής τηλεόρασης.

Το προϊόν είναι μια κεραία που μπορεί να χρησιμοποιηθεί με τηλεόραση ή ένα ψηφιακό δέκτη που υποστηρίζει ομοαξονικό καλώδιο ισχύος.

Το προϊόν αυτό προορίζεται αποκλειστικά για χρήση σε εξωτερικό χώρο.

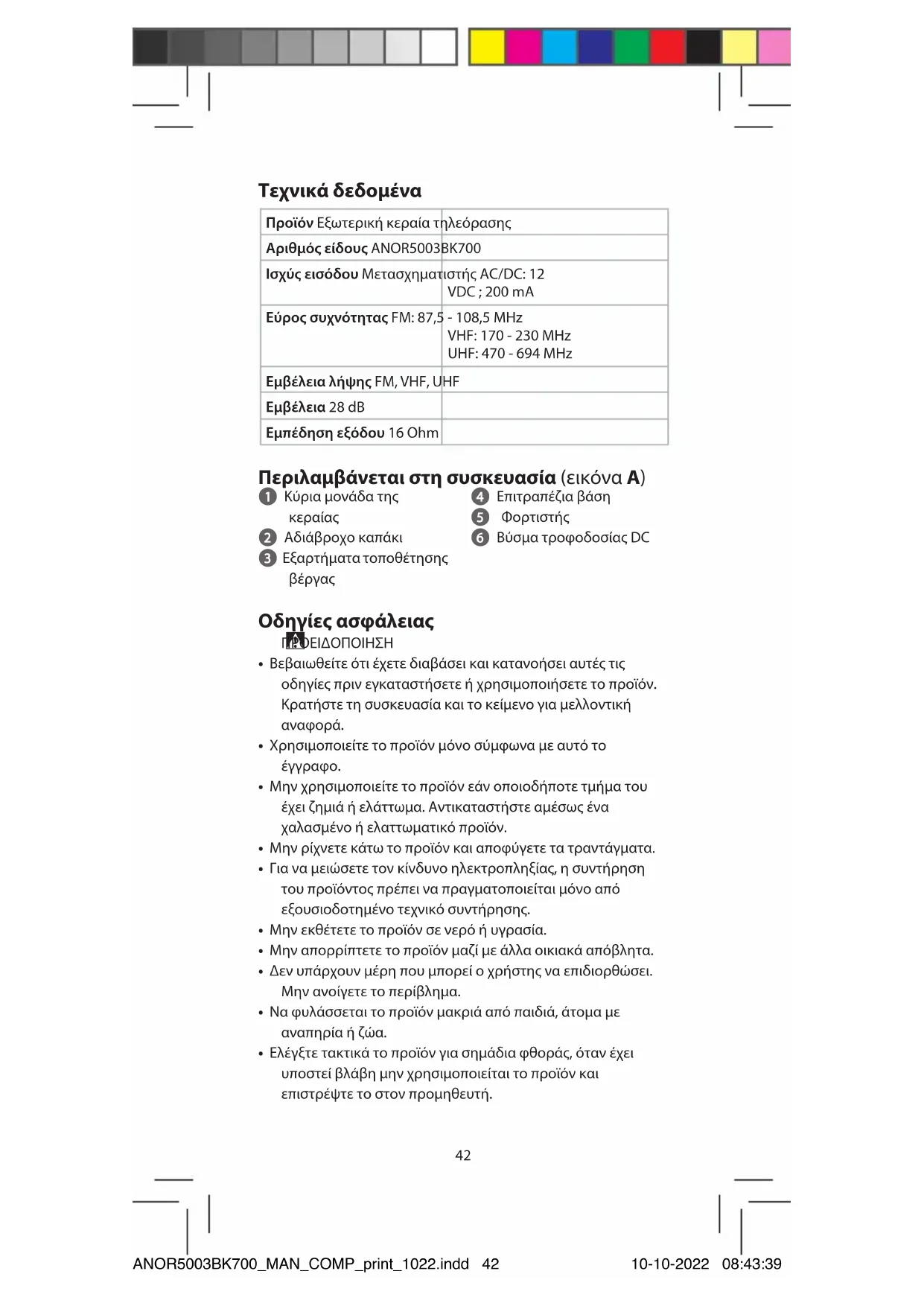

Τεχνικά δεδομένα

Προϊόν Εξωτερική κεραία τηλεόρασης

Αριθμός είδους ANOR5003BK700

Ισχύς εισόδου Μετασχηματιστής AC/DC: 12VDC; 200 mA

Εύρος συχνότητας FM: 87,5 - 108,5 MHzVHF: 170 - 230 MHzUHF: 470 - 694 MHz

Εμβέλεια λήψης FM, VHF, UHF

Εμβέλεια 28 dB

Εμπέδηση εξόδου 16 Ohm

Περιλαμβάνεται στη συσκευασία (εικόνα Α)

1 Κύρια μονάδα της κεραίας

4 Επιτραπέζια βάση

2 Αδιάβροχο καπάκι

5 Φορτιστής

③ Εξαρτήματα τοποθέτησης βέργας

6 Βύσμα τροφοδοσίας DC

Οδηγίες ασφάλειας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

- Βεβαιωθείτε ότι έχετε διαβάσει και κατανοήσει αυτές τις οδηγίες πριν εγκαταστήσετε ή χρησιμοποιήσετε το προϊόν. Κρατήστε τη συσκευασία και το κείμενο για μελλοντική αναφορά.

- Χρησιμοποιείτε το προϊόν μόνο σύμφωνα με αυτό το έγγραφο.

- Μην χρησιμοποιείτε το προϊόν εάν οποιοδήποτε τμήμα του έχει ζημιά ή ελάττωμα. Αντικαταστήστε αμέσως ένα χαλασμένο ή ελαττωματικό προϊόν.

- Μην ρίχνετε κάτω το προϊόν και αποφύγετε τα τραντάγματα.

• Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, η συντήρηση του προϊόντος πρέπει να πραγματοποιείται μόνο από εξουσιοδοτημένο τεχνικό συντήρησης.

- Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

- Μην απορρίπτετε το προϊόν μαζί με άλλα οικιακά απόβλητα.

- Δεν υπάρχουν μέρη που μπορεί ο χρήστης να επιδιορθώσει. Μην ανοίγετε το περίβλημα.

- Να φυλάσσεται το προϊόν μακριά από παιδιά, άτομα με αναπηρία ή ζώα.

- Ελέγξτε τακτικά το προϊόν για σημάδια φθοράς, όταν έχει υποστεί βλάβη μην χρησιμοποιείται το προϊόν και επιστρέψτε το στον προμηθευτή.

• Κρατήστε το προϊόν μακριά από πηγές θερμότητας. Μην τοποθετείτε το προϊόν πάνω σε θερμές επιφάνειες ή κοντά σε γυμνές φλόγες.
• Μην υποβάλετε το προϊόν υπό οποιαδήποτε μηχανική πίεση.
• Μην εκθέτετε το προϊόν σε υψηλά επίπεδα δονήσεων.

Οδηγίες λειτουργίας

Για καλύτερη λήψη, ελέγξτε τις παρακάτω προϋποθέσεις:

• Η κεραία πρέπει να βρίσκεται μακριά από πηγές παρεμβολής: κρατήστε την κεραία μακριά από συσκευές με μεγάλη κατανάλωση ισχύος, όπως κλιματιστικό, ανελκυστήρα, πιστολάκι μαλλιών ή φούρνο μικροκυμάτων.
- Τοποθετήστε την κεραία κοντά σε παράθυρα όταν την χρησιμοποιείτε σε εσωτερικό χώρο.
- Εγκαταστήστε την κεραία όσο το δυνατόν πιο ψηλά: Στην επίγεια ψηφιακή λήψη, οι παρεμβολές μεταξύ της κεραίας και τον πύργο μετάδοσης θα έχεις ως συνέπεια την προσωρινή απώλεια σήματος. Εγκαταστήστε την κεραία όσο το δυνατόν πιο ψηλά για να μειώσετε τις παρεμβολές.

Τοποθέτηση της κεραίας

1. Χρησιμοποιείστε τα εξαρτήματα τοποθέτησης βέργας για να στερεώσετε την κεραία στη βέργα (εικόνα Β).
2. Χρησιμοποιείστε το εξάρτημα βάσης για να κρατήσετε την κεραία σε όρθια στάση πάνω στο τραπέζι για εσωτερική χρήση (εικόνα C).
3. Συνδέστε τον αρσενικό ακροδέκτη "F" του ομοαξονικού καλωδίου στον θηλυκό ακροδέκτη "F" της κεραίας, και τοποθετήστε το αδιάβροχο καπάκι στην άκρη του συνδεδεμένου ακροδέκτη "F" (εικόνα D).
4. Εγκατάσταση: ακολουθήστε (εικόνα Ε) και (εικόνα Τ) τις οδηγίες εγκατάστασης ως αναφορά.
   • Εξωτερική χρήση (εικόνα Ε)
5. Εσωτερική χρήση (εικόνα Τ)

Εγκατάσταση: ενεργοποιείται με μετασχηματιστή AC/DC

1. Μόλις ολοκληρωθεί η τοποθέτηση και η εγκατάσταση της κεραίας, ρυθμίστε την κεραία στην καλύτερη θέση ώστε να έχετε μια καθαρή εικόνα στην τηλεόραση, κατόπιν στερεώστε την κεραία.
2. Τακτοποιήστε το ομοαξονικό καλώδιο για τάξη και ασφάλεια.
   360 μοίρες πανκατευθυντική λήψη σήματος τηλεόρασης (εικόνα G).

Απόρριψη

Το σύμβολο αυτό υποδεικνύει ότι αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα οικιακά απόβλητα στην ΕΕ. Για να αποφύγετε την μόλυνση του περιβάλλοντος ή για να μην είναι επιβλαβές για την ανθρώπινη υγεία, είστε υπεύθυνοι για την ανακύκλωσή του ώστε να βοηθήσετε στην αειφόρο επαναχρησιμοποίηση των ακατέργαστων υλικών. Αν θέλετε να επιστρέψετε ένα χρησιμοποιημένο προϊόν, μπορείτε να χρησιμοποιήσετε τα συνήθη συστήματα επιστροφής και συλλογής ή να επικοινωνήσετε με το κατάστημα από όπου το αγοράσετε. Αυτοί μπορούν να ανακυκλώσουν αυτό το προϊόν.

Δήλωση συμμόρφωσης

Εμείς, η Nedis B.V. δηλώνουμε ως κατασκευαστής ότι το προϊόν ANOR5003BK700 από τη μάρκα μας Nedis®, το οποίο κατασκευάζεται στην Κίνα, έχει ελεγχθεί σύμφωνα με όλα τα σχετικά πρότυπα και κανονισμούς της ΕΚ και ότι όλοι οι έλεγχοι έχει ολοκληρωθεί με επιτυχία. Η δήλωση συμμόρφωσης περιλαμβάνει αλλά δεν περιορίζεται στον κανονισμό RED 2014/53/EU.

Το πλήρες κείμενο της δήλωσης συμμόρφωσης (και το δελτίο ασφάλεια όπου ισχύει) υπάρχει και είναι διαθέσιμο προς λήψη στο:

nedis.gr/ANOR5003BK700#support
