ANIR0502BK - TV anténa NEDIS - Bezplatný návod k obsluze

Typ produktu	Vnitřní TV anténa
Značka	Nedis
Model	ANIR0502BK
Frekvenční rozsah	FM: 87,5 - 108,5 MHz VHF: 170 - 230 MHz UHF: 470 - 790 MHz
Zisk	5 - 7 dB
Výstupní impedance	75 Ohmů
Napájení	Pasivní (napájení koaxiálním kabelem přes televizor nebo set-top box)
Konektivita	Koaxiální kabel (není součástí)
Kompatibilita TV	DVB-T, ISDB-T, DMB-T/H, ATSC
Kompatibilita rádia	DAB / FM
Design	Otočná a naklápěcí trubka, kompaktní design
Použití	Pouze do interiéru
LED indikátor	Ano, kontrolka provozu
Bezpečnostní pokyny	Nevystavujte vodě ani vlhkosti; neotvírejte kryt; uchovávejte mimo dosah dětí
Údržba	Čistěte suchým měkkým hadříkem; nepoužívejte abrazivní prostředky
Opravitelnost	Neobsahuje žádné uživatelem opravitelné součásti; kontaktujte kvalifikovaného technika
Obsah balení	Hlavní jednotka antény
Přibližná hmotnost	Přibližně 150 g
Přibližné rozměry	300 x 100 x 100 mm (trubka rozložená)

Často kladené otázky - ANIR0502BK NEDIS

Jak nainstalovat anténu Nedis ANIR0502BK?

Připojte koaxiální kabel k anténě a k vašemu TVN set-top boxu nebo televizoru. Ujistěte se, že je na set-top boxu aktivováno napájení po koaxiálním kabelu. Umístěte anténu poblíž okna a upravte její orientaci pro optimální příjem.

Proč se LED antény nerozsvítí?

LED se rozsvítí pouze tehdy, pokud je na vašem set-top boxu nebo televizoru aktivováno napájení po koaxiálním kabelu. Zkontrolujte nastavení zařízení (viz návod k set-top boxu) a ujistěte se, že je kabel správně připojen.

Je tato anténa kompatibilní s francouzskou TNT?

Ano, anténa podporuje signály DVB-T používané ve Francii pro TNT, stejně jako rádio DAB/FM.

Mohu tuto anténu používat venku?

Ne, anténa je určena pouze pro vnitřní použití. Nevystavujte ji vlhkosti nebo nepříznivému počasí.

Jaké typy konektorů jsou potřeba?

Anténa používá standardní koaxiální kabel s konektorem typu F nebo IEC (podle vašeho set-top boxu). Ujistěte se, že máte vhodný kabel.

Jak zlepšit příjem signálu?

Umístěte anténu co nejvýše a blízko okna. Oddalte ji od zdrojů rušení (mikrovlnné trouby, klimatizace). Upravte sklon a otáčení trubky pro co nejlepší zachycení signálů.

Potřebuje anténa elektrické napájení?

Ne, je pasivní: přijímá napájení přes koaxiální kabel z vašeho set-top boxu nebo televizoru (je třeba aktivovat funkci napájení po koaxiálním kabelu).

Co dělat, když je obraz nestabilní nebo chybí?

Zkontrolujte sílu a kvalitu signálu v nabídce set-top boxu. Postupně přesouvejte anténu na různá místa poblíž okna a přeorientujte ji, dokud nezískáte stabilní obraz.

Funguje tato anténa s televizory bez set-top boxu?

Ano, pokud má váš televizor vestavěný TNT tuner a podporuje napájení po koaxiálním kabelu. Jinak budete potřebovat vhodný set-top box.

Jak čistit anténu?

Použijte suchý měkký hadřík. Nepoužívejte vodu, rozpouštědla nebo abrazivní prostředky. Před čištěním vždy anténu odpojte.

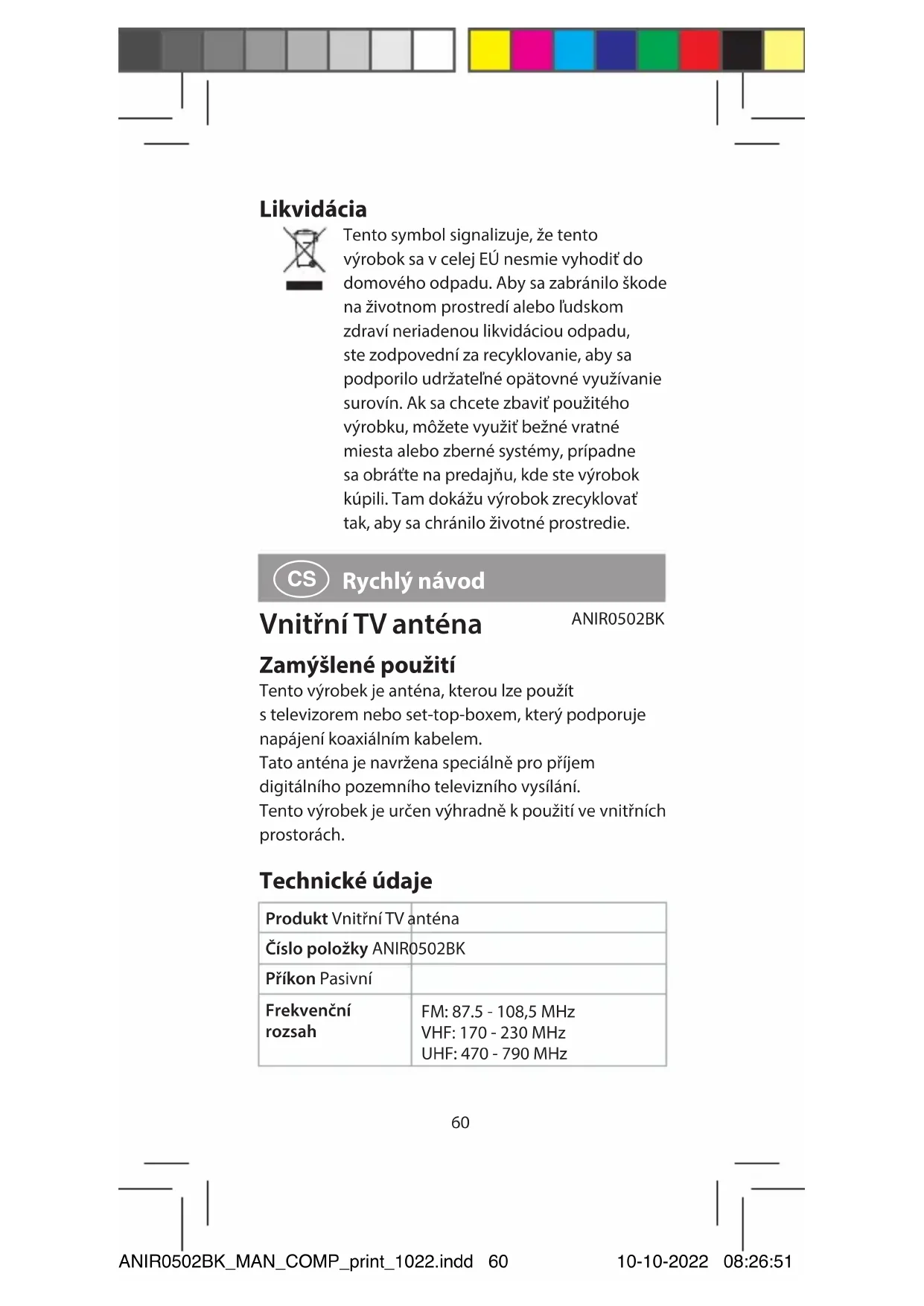

NÁVOD K OBSLUZE ANIR0502BK NEDIS

Tento výrobek je anténa, kterou lze použít s televizorem nebo set-top-boxem, který podporuje napájení koaxiálním kabelem.

Tato anténa je navržena speciálně pro příjem digitálního pozemního televizního vysílání.

Tento výrobek je určen výhradně k použití ve vnitřních prostorách.

Technické údaje

Produkt Vnitřní TV anténa
Číslo položky ANIR0502BK
Příkon Pasivní
Frekvenční rozsah	FM: 87.5 - 108,5 MHzVHF: 170 - 230 MHzUHF: 470 - 790 MHz
Zisk 5 - 7 dB
Výstupní impedance	75 Ω

Zahrnuto v balení (obrázek A)

Před instalací zkontrolujte obsah balení.

1 Hlavní jednotka antény

Vlastnosti výrobku

• Stylový a kompaktní design.
- Ideální konstrukce tubusu, velká úspora prostoru.
- Tubus antény lze naklánět nebo otáčet v libovolném směru pro co nejlepší příjem signálu.
- Kompatibilní s HDTV různých digitálních pozemních signálů (DVB-T, ISDB-T, DMB-T/H, ATSC) a DAB/FM rádií.

Bezpečnostní pokyny

AROVÁNÍ

• Před instalací či používáním výrobku si nejprve kompletně přečtěte pokyny obsažené v tomto dokumentu a ujistěte se, že jim rozumíte. Tento dokument a balení uschovejte pro případné budoucí použití.
• Výrobek používejte pouze tak, jak je popsáno v tomto dokumentu.
• Výrobek nepoužívejte, pokud je jakákoli část poškozená nebo vadná. Poškozený nebo vadný výrobek okamžitě vyměňte.
• Zabraňte pádu výrobku a chraňte jej před nárazy.
• Servisní zásahy na tomto výrobku smí provádět pouze kvalifikovaný technik údržby, sníží se tak riziko úrazu elektrickým proudem.
• Nevystavujte výrobek působení vody ani vlhkosti.

• Tento výrobek nevyhazujte společně s ostatním domácím odpadem.

• V přístroji nejsou žádné uživatelem opravitelné části. Nesnažte se otevřít kryt výrobku.

• Výrobek udržujte mimo dosah dětí, nemohoucích osob a zvířat.
• Pravidelně výrobek kontrolujte a hledejte známky opotřebení. Pokud je výrobek poškozený, nepoužívejte jej a vraťte jej dodavateli.
• Výrobek uchovávejte mimo zdroje tepla. Neumistujte výrobek na horké povrchy nebo do blízkosti otevřeného ohně.
• Výrobek nevystavujte mechanickému namáhání.
• Nevystavujte výrobek vysoké úrovní vibrací.

Pokyny k obsluze

Pro nejlepší přijem zajistěte splnění následujících podmínek:

• Anténa by měla být co nejdále od různých zdrojů rušení: udržujte anténu v dostatečné vzdálenosti od zařízení s velkou spotřebou energie, jako jsou klimatizace, výtah, vysoušeč vlasů a mikrovlnné trouby.
• Pokud anténu používáte ve vnitřních prostorách, umístěte ji do blízkosti oken.
• Nainstalujte anténu co nejvýše je to možné: Při příjmu digitálního pozemního vysílání bude rušení mezi anténou a vysílací věží způsobovat dočasné ztráty signálu. Nainstalujte anténu co nejvýše je to možné, vyhnete se tak rušení.

Instalace: DTV set-top-box (obrázek B)

1. Vytáhněte hlavní jednotku antény a příslušenství z krabice.

2. Připojte koaxiální kabel k anténě a set-top-boxu DTV.

3. Připojte set-top-box DTV ke svému televizoru. Ujistěte se, že funkce napájení přes koaxiální kabel vašeho set-top-boxu je ZAPNUTA. (Informace ohledně funkce napájení přes koaxiální kabel najdete v návodu k obsluze vašeho set-top-boxu).

4. Zkontrolujte LED kontrolku na anténě. Pokud LED nesvítí, přejděte o krok zpět 3.

5. Nastavte anténu do co nejlepší polohy pro příjem digitálního televizního signálu. (Doporučujeme umístit anténu do blízkosti okna, kudy digitální televizní signál přichází).

6. Koaxiální kabel vedte tak, aby nepřekážel a nezpůsoboval nebezpečí.

Po dokončení instalace můžete využít set-top-box ke kontrole síly a kvality signálu. Pokud nedokážete získat stabilní obraz, přesuňte anténu na lepší místo nebo do lepší polohy pro příjem. Jakmile najdete tu nejlepší polohu, anténu zafixujte.

Likvidace

Tento symbol vyjadřuje zákaz likvidace společně s jinými odpady z domácnosti v celé EU. V zájmu předcházení riziku poškození životního prostředí či lidského zdraví v důsledku nekontrolované likvidace odpadu jste odpovědní za odevzdání zařízení k recyklaci. Pomůžete tak zvýšit udržitelnost opakovaným využíváním surovin. Chcete-li použitý výrobek vrátit, využijte systém zpětného odběru či sběrný systém, případně kontaktujte prodejce, u kterého jste výrobek zakoupili. Ti mohou výrobek recyklovat v zájmu ochrany životního prostředí.
