ANIR0502BK - TV anténa NEDIS - Bezplatný návod na obsluhu

Typ produktu	Vnútorná TV anténa
Značka	Nedis
Model	ANIR0502BK
Frekvenčný rozsah	FM : 87,5 - 108,5 MHz VHF : 170 - 230 MHz UHF : 470 - 790 MHz
Zisk	5 - 7 dB
Výstupná impedancia	75 Ohm
Napájanie	Pasívne (napájanie cez koaxiálny kábel z televízora alebo prijímača)
Pripojenie	Koaxiálny kábel (nie je súčasťou balenia)
Kompatibilita s TV	DVB-T, ISDB-T, DMB-T/H, ATSC
Kompatibilita s rádiom	DAB / FM
Dizajn	Otočná a sklopná trubica, kompaktný dizajn
Použitie	Iba do interiéru
LED indikátor	Áno, prevádzková kontrolka
Bezpečnostné pokyny	Nevystavujte vode ani vlhkosti; neotvárajte kryt; uchovávajte mimo dosahu detí
Údržba	Čistite suchou a jemnou handričkou; nepoužívajte abrazívne prostriedky
Opraviteľnosť	Neobsahuje žiadne užívateľsky opraviteľné časti; kontaktujte kvalifikovaného technika
Obsah balenia	Hlavná anténna jednotka
Približná hmotnosť	Približne 150 g
Približné rozmery	300 x 100 x 100 mm (rozložená trubica)

Často kladené otázky - ANIR0502BK NEDIS

Ako nainštalovať anténu Nedis ANIR0502BK?

Pripojte koaxiálny kábel k anténe a k vášmu TVN prijímaču alebo televízoru. Uistite sa, že napájanie cez koaxiálny kábel je aktivované na vašom prijímači. Umiestnite anténu blízko okna a upravte jej orientáciu pre optimálny príjem.

Prečo sa LED kontrolka antény nerozsvieti?

LED kontrolka sa rozsvieti iba vtedy, ak je napájanie cez koaxiálny kábel aktivované na vašom prijímači alebo televízore. Skontrolujte nastavenia vášho zariadenia (pozrite si návod k prijímaču) a uistite sa, že kábel je správne zapojený.

Je táto anténa kompatibilná s francúzskou TNT?

Áno, anténa podporuje signály DVB-T používané vo Francúzsku pre TNT, ako aj rádio DAB/FM.

Môžem túto anténu používať vonku?

Nie, anténa je určená len na vnútorné použitie. Nevystavujte ju vlhkosti ani nepriaznivému počasiu.

Aké typy konektorov sú potrebné?

Anténa používa štandardný koaxiálny kábel s konektorom typu F alebo IEC (v závislosti od vášho prijímača). Uistite sa, že máte vhodný kábel.

Ako zlepšiť príjem signálu?

Umiestnite anténu čo najvyššie a blízko okna. Odstráňte ju od zdrojov rušenia (mikrovlnky, klimatizácie). Upravte sklon a otáčanie trubice pre najlepší príjem signálov.

Potrebuje anténa elektrické napájanie?

Nie, je pasívna: napájanie získava cez koaxiálny kábel z vášho prijímača alebo televízora (treba aktivovať funkciu napájania cez koaxiálny kábel).

Čo robiť, ak je obraz nestabilný alebo chýba?

Skontrolujte silu a kvalitu signálu cez menu vášho prijímača. Postupne premiestňujte anténu na rôzne miesta blízko okna a presmerujte ju, kým nezískate stabilný obraz.

Funguje táto anténa s televízormi bez prijímača?

Áno, ak váš televízor má vstavaný TNT tuner a podporuje napájanie cez koaxiálny kábel. V opačnom prípade budete potrebovať vhodný prijímač.

Ako čistiť anténu?

Použite suchú a jemnú handričku. Nepoužívajte vodu, rozpúšťadlá ani abrazívne prostriedky. Pred čistením vždy odpojte anténu.

NÁVOD NA OBSLUHU ANIR0502BK NEDIS

TV anténa do vnútorného prostredia

Určené použitie

Tento výrobok je anténa, ktorá sa môže použit's TV prijímačom alebo set-top-boxom, ktorý podporuje napájanie koaxiálnym káblom.

Toto je anténa navrhnutá hlavne pre príjem digitálneho terestriálneho TV vysielania.

Výrobok je určený len na použitie vo vnútri.

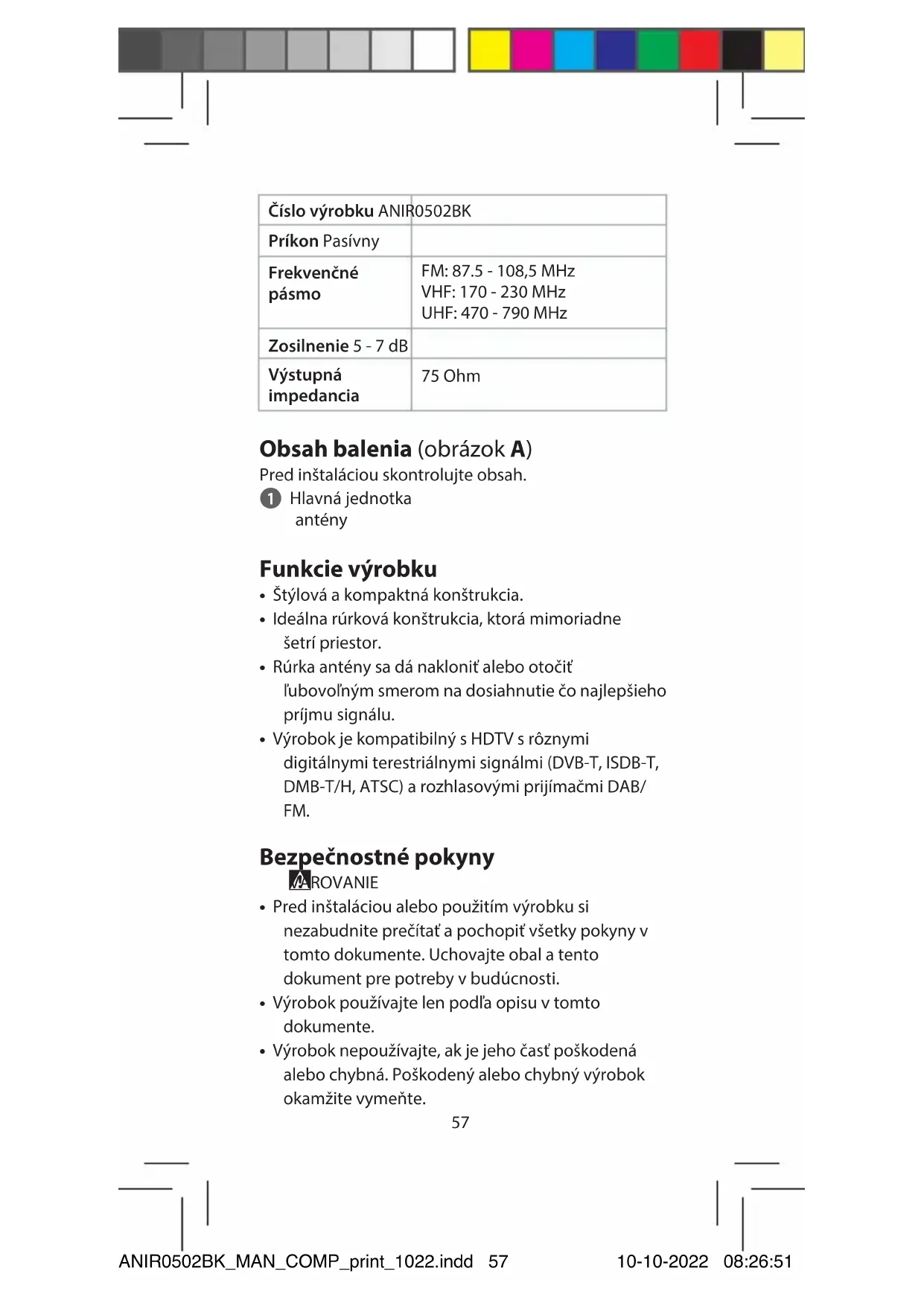

Technické údaje

Produkt TV anténa do vnútorného prostredia

Číslo výrobku ANIR0502BK
Príkon Pasívny
Frekvenčnépásmo	FM: 87.5 - 108,5 MHzVHF: 170 - 230 MHzUHF: 470 - 790 MHz
Zosilnenie 5 - 7 dB
Výstupnáimpedancia	75 Ohm

Obsah balenia (obrázok A)

Pred inštaláciou skontrolujte obsah.

1 Hlavná jednotka antény

Funkcie výrobku

• Štýlová a kompaktná konštrukcia.
• Ideálna rúrková konštrukcia, ktorá mimoriadne šetrí priestor.
• Rúrka antény sa dá naklonit alebo otočit l'ubovol'ným smerom na dosiahnutie čo najlepšieho príjmu signálu.
• Výrobok je kompatibilný s HDTV s rôznymi digitálnymi terestriálnymi signálmi (DVB-T, ISDB-T, DMB-T/H, ATSC) a rozhlasovými prijímačmi DAB/FM.

Bezpečnostné pokyny

AROVANIE

• Pred inštaláciou alebo použitím výrobku si nezabudnite prečítať a pochopit’ všetky pokyny v tomto dokumente. Uchovajte obal a tento dokument pre potreby v budúcnosti.
• Výrobok používajte len podľa opisu v tomto dokumente.

• Výrobok nepoužívajte, ak je jeho časť poškodená alebo chybná. Poškodený alebo chybný výrobok okamžite vymeňte.

• Dávajte pozor, aby vám výrobok nepadol a zabráňte nárazom.

• Servis tohto výrobku môže vykonávať len kvalifikovaný technik, aby sa znížilo nebezpečenstvo poranenia elektrickým prúdom.
• Výrobok nevystavujte vode alebo vlhkosti.
• Tento výrobok nelikvidujte spolu s komunálnym odpadom.
• Na zariadení sa nenachádzajú žiadne časti, ktoré by mohol opravit' používatel'. Neotvárajte kryt.
• Výrobok uchovávajte mimo dosahu detí, nie úplne spôsobilých osôb či zvierat.
• Výrobok pravidelne kontrolujte ohľadne príznakov poškodenia a pokiaľ dôjde k poškodeniu, výrobok viac nepoužívajte a vrátte ho dodávatel’ovi.
• Výrobok uchovávajte mimo zdrojov tepla. Neumiestňujte výrobok na horúce povrchy ani blízko otvorených plameňov.
• Dbajte na to, aby na výrobok nepôsobilo žiadne mechanické namáhanie.
• Výrobok nevystavujte pôsobeniu vysokej úrovne vibrácií.

Návod na používanie

Na dosiahnutie čo najlepšieho príjmu skontrolujte nasledujúce podmienky:

• Nepribližujte sa s anténou k zdrojom rušenia: nepribližujte sa s ňou k zariadeniam s vysokou spotrebou energie, ako sú klimatizačné zariadenie, výtah, sušič vlasov a mikrovlnná rúra.
• Pri použití antény vo vnútornom prostredí umiestnite anténu blízko okien.
• Anténu nainštalujte čo najvyššie: Pri digitálnom terestriálnom príjme spôsobia zachytenia medzi anténou a prenosovým stožiarom dočasnú stratu signálu. Anténu nainštalujte čo najvyššie, aby sa znížili zachytenia.

Inštalácia: Set-top-box DTV (obrázok B)

1. Vyberte hlavnú jednotku antény a príslušenstvo zo škatule.

2. Pripojte koaxiálny kábel k anténe a set-top-boxu DTV.

3. Pripojte set-top-box DTV k svojmu TV prijímaču. Uistite sa, že je funkcia napájania koaxiálnym káblom vášho STB zapnutá. (Pozrite si návod na používanie vášho STB ohľadom funkcie napájania koaxiálnym káblom).

4. Skontrolujte LED indikátor na anténe. Ak LED indikátor nesvieti, prejdite spät' na krok 3.

5. Anténu nastavte do čo najlepšej polohy, v ktorej dokáže prijímať digitálny TV signál. (Odporúča sa anténu umiestniť blízko okna, od ktorého prichádza digitálny TV signál).

6. Koaxiálny kábel usporiadajte tak, aby bol upravený, uprataný a bezpečný.

Pô dokončení inštalácie môžete použit svoj set-top-box na kontrolu sily a kvality signálu. Ak nie je možné získat stabilný obraz, posuňte anténu do polohy s lepším príjmom. Ked nájdete najlepšiu polohu, zafixujte ju.

Likvidácia

Tento symbol signalizuje, že tento výrobok sa v celej EÚ nesmie vyhodit do domového odpadu. Aby sa zabránilo škode na životnom prostredí alebo ľudskom zdraví neriadenou likvidáciou odpadu, ste zodpovední za recyklovanie, aby sa podporilo udržateľné opätovné využívanie surovín. Ak sa chcete zbaviť použitého výrobku, môžete využiť bežné vratné miesta alebo zberné systémy, prípadne sa obrátte na predajňu, kde ste výrobok kúpili. Tam dokážu výrobok zrecyklovať tak, aby sa chránilo životné prostredie.
