Producttype	Binnen TV-antenne
Merk	Nedis
Model	ANIR0502BK
Frequentiebereik	FM : 87.5 - 108.5 MHz VHF : 170 - 230 MHz UHF : 470 - 790 MHz
Versterking	5 - 7 dB
Uitgangsimpedantie	75 Ohms
Voeding	Passief (voeding via coaxkabel van de tv of decoder)
Connectiviteit	Coaxkabel (niet inbegrepen)
TV-compatibiliteit	DVB-T, ISDB-T, DMB-T/H, ATSC
Radio-compatibiliteit	DAB / FM
Ontwerp	Verstelbare en kantelbare buis, compact ontwerp
Gebruik	Alleen binnenshuis
LED-indicator	Ja, werking-indicator
Veiligheidsvoorschriften	Niet blootstellen aan water of vocht; de behuizing niet openen; buiten bereik van kinderen houden
Onderhoud	Reinigen met een droge, zachte doek; geen schurende producten gebruiken
Repareerbaarheid	Bevat geen door de gebruiker te repareren onderdelen; neem contact op met een gekwalificeerde technicus
Inhoud van de verpakking	Hoofdantenne-eenheid
Geschat gewicht	Ongeveer 150 g
Geschatte afmetingen	300 x 100 x 100 mm (buis uitgeklapt)

Veelgestelde vragen - ANIR0502BK NEDIS

Hoe installeer ik de Nedis ANIR0502BK-antenne?

Sluit de coaxkabel aan op de antenne en op uw TVN-decoder of televisie. Zorg ervoor dat de voeding via coaxkabel is ingeschakeld op uw decoder. Plaats de antenne dicht bij een raam en pas de richting aan voor optimale ontvangst.

Waarom gaat de LED van de antenne niet branden?

De LED gaat alleen branden als de voeding via coaxkabel is ingeschakeld op uw decoder of televisie. Controleer de instellingen van uw apparaat (raadpleeg de handleiding van de decoder) en zorg ervoor dat de kabel correct is aangesloten.

Is deze antenne compatibel met de Franse TNT?

Ja, de antenne ondersteunt de DVB-T-signalen die in Frankrijk voor TNT worden gebruikt, evenals DAB/FM-radio.

Kan ik deze antenne buiten gebruiken?

Nee, de antenne is alleen ontworpen voor gebruik binnenshuis. Stel het niet bloot aan vocht of weersinvloeden.

Welke soorten connectoren zijn nodig?

De antenne gebruikt een standaard coaxkabel met F-type of IEC-connector (afhankelijk van uw decoder). Zorg ervoor dat u de juiste kabel heeft.

Hoe kan ik de signaalontvangst verbeteren?

Plaats de antenne zo hoog mogelijk en dicht bij een raam. Houd het uit de buurt van storingsbronnen (magnetrons, airconditioners). Pas de kanteling en rotatie van de buis aan om de signalen het beste op te vangen.

Heeft de antenne een elektrische voeding nodig?

Nee, het is passief: het ontvangt voeding via de coaxkabel van uw decoder of televisie (functie voor voeding via coaxkabel moet worden ingeschakeld).

Wat te doen als het beeld onstabiel of afwezig is?

Controleer de signaalsterkte en -kwaliteit via het menu van uw decoder. Verplaats de antenne geleidelijk naar verschillende plaatsen bij het raam en heroriënteer deze totdat u een stabiel beeld krijgt.

Werkt deze antenne met televisies zonder decoder?

Ja, als uw televisie een ingebouwde TNT-tuner heeft en voeding via coaxkabel ondersteunt. Anders heeft u een geschikte decoder nodig.

Hoe reinig ik de antenne?

Gebruik een droge, zachte doek. Gebruik geen water, oplosmiddelen of schurende producten. Koppel de antenne altijd los voordat u deze reinigt.

GEBRUIKSAANWIJZING ANIR0502BK NEDIS

TV-antenne voor binnen

Bedoeld gebruik

Het product is een antenne die gebruikt kan worden met een tv of settopbox die voeding via de coaxkabel ondersteunt.

Dit is een antenne die speciaal is ontworpen voor ontvangst van digitale terrestrische tv-uitzendingen. Het product is enkel bedoeld voor gebruik binnenshuis.

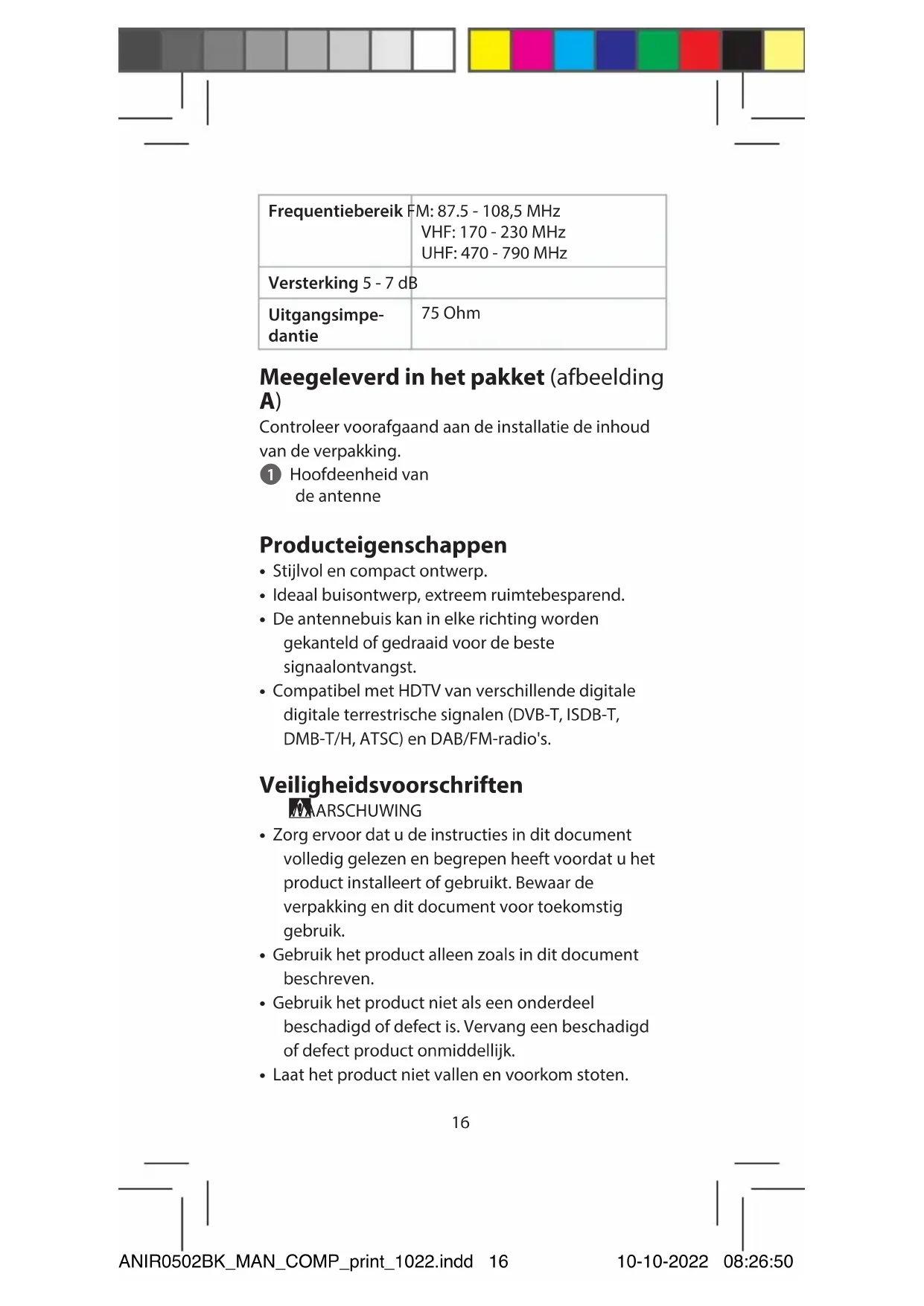

Technische gegevens

Product TV-antenne voor binnen
Artikelnummer ANIR0502BK
Ingangsvermo-gen	Passief
Frequentiebereik	FM: 87.5 - 108,5 MHzVHF: 170 - 230 MHzUHF: 470 - 790 MHz
Versterking 5 - 7 dB
Uitgangsimpedantie	75 Ohm

Meegeleverd in het pakket (afbeelding A)

Controleer voorafgaand aan de installatie de inhoud van de verpakking.

1 Hoofdeenheid van de antenne

Producteigenschappen

• Stijlvol en compact ontwerp.
• Ideaal buisontwerp, extreem ruimtebesparend.
• De antennebuis kan in elke richting worden gekanteld of gedraaid voor de beste signaalontvangst.
• Compatibel met HDTV van verschillende digitale digitale terrestrische signalen (DVB-T, ISDB-T, DMB-T/H, ATSC) en DAB/FM-radio's.

Veiligheidsvoorschriften

MAARSCHUWING

• Zorg ervoor dat u de instructies in dit document volledig gelezen en begrepen heeft voordat u het product installeert of gebruikt. Bewaar de verpakking en dit document voor toekomstig gebruik.
• Gebruik het product alleen zoals in dit document beschreven.
• Gebruik het product niet als een onderdeel beschadigd of defect is. Vervang een beschadigd of defect product onmiddellijk.

• Laat het product niet vallen en voorkom stoten.

• Dit product mag voor onderhoud alleen worden geopend door een erkend technicus om het risico op elektrische schokken te verkleinen.

• Stel het product niet bloot aan water of vocht.
• Gooi dit product niet weg bij het huishoudelijk afval.
• Er zijn geen onderdelen die door de gebruiker kunnen onderhouden worden. Het deksel niet openen.
• Houd het product buiten het bereik van kinderen, personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens en dieren.
• Controleer het product regelmatig op tekenen van beschadiging, gebruik het product bij beschadiging niet meer en stuur het product terug naar de leverancier.
• Houd het product uit de buurt van warmtebronnen. Plaats het product niet op hete oppervlakken of in de buurt van open vuur.
• Stel het product niet bloot aan mechanische belasting.
• Stel het product niet bloot aan een hoge mate van trillingen.

Gebruiksaanwijzing

Let, voor de beste ontvangst, op de volgende voorwaarden:

• Houd de antenne uit de buurt van storingsbronnen: houd de antenne uit de buurt van apparaten die veel stroom verbruiken, zoals airconditioning, liften, haardrogers en magnetrons.
• Wanneer u de antenne binnenshuis gebruikt, plaats hem dan in de buurt van ramen.
• Installeer de antenne zo hoog mogelijk: In digitale terrestrische ontvangst zullen onderscheppingen tussen antenne en zendmast tijdelijk tot signaalverlies leiden. Installeer de antenne zo hoog mogelijk om onderscheppingen te verminderen.

Installatie: DTV-settopbox (afbeelding B)

1. Haal de hoofdeenheid van de antenne en de accessoires uit de doos.

2. Sluit de coaxkabel aan op de antenne en de DTV-settopbox.

3. Sluit de DTV-settopbox aan op uw tv. Zorg ervoor dat de coaxkabelvoeding van uw STB is ingeschakeld. (Raadpleeg de gebruiksaanwijzing van uw STB voor de coaxkabelvoeding van uw STB).

4. Controleer het ledlampje op de antenne. Als het ledlampje niet brandt, ga dan terug naar stap 3.

5. Stel de antenne af in de beste positie voor de ontvangst van het digitale tv-signaal. (Het wordt aanbevolen om de antenne in de buurt te plaatsen van het raam waar het digitale tv-signaal binnenkomt).

6. Orden de coaxkabel zodat deze netjes opgeruimd is en voor de veiligheid.

Na voltooiing van de installatie kunt u uw settopbox gebruiken om de signaalsterkte en kwaliteit te controleren. Als u geen stabiel beeld kunt krijgen, verplaatst u de antenne naar een betere ontvangstpositie. Wanneer u de beste positie gevonden hebt, zet u de antenne vast.

Afdanking

Dit symbool geeft aan dat dit product in de hele EU niet met ander huishoudelijk afval weggegooid mag worden. Om mogelijke schade aan het milieu of de menselijke gezondheid te voorkomen door het ongecontroleerde weggooien van afval, bent u verantwoordelijk voor het recyclen van het afval, om het duurzaam hergebruik van grondstoffen te bevorderen. Om uw gebruikte product te retourneren, kunt u gebruik maken van de reguliere retour- en ophaalsystemen of contact opnemen met de winkel waar het product is gekocht. Zij kunnen dit product recyclen voor het milieu.
