ANIR0502BK - Antenna TV NEDIS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Antenna TV interna
Marca	Nedis
Modello	ANIR0502BK
Gamma di frequenze	FM : 87.5 - 108.5 MHz VHF : 170 - 230 MHz UHF : 470 - 790 MHz
Guadagno	5 - 7 dB
Impedenza di uscita	75 Ohms
Alimentazione	Passiva (alimentazione tramite cavo coassiale dal televisore o decoder)
Connettività	Cavo coassiale (non incluso)
Compatibilità TV	DVB-T, ISDB-T, DMB-T/H, ATSC
Compatibilità radio	DAB / FM
Design	Tubo orientabile e inclinabile, design compatto
Utilizzo	Solo per interni
Indicatore LED	Sì, spia di funzionamento
Istruzioni di sicurezza	Non esporre ad acqua o umidità; non aprire l'involucro; tenere fuori dalla portata dei bambini
Manutenzione	Pulire con un panno asciutto e morbido; non utilizzare prodotti abrasivi
Riparabilità	Non contiene parti riparabili dall'utente; contattare un tecnico qualificato
Contenuto della confezione	Unità principale dell'antenna
Peso approssimativo	Circa 150 g
Dimensioni approssimative	300 x 100 x 100 mm (tubo aperto)

Domande frequenti - ANIR0502BK NEDIS

Come installare l'antenna Nedis ANIR0502BK?

Collegare il cavo coassiale all'antenna e al decoder TV o televisore. Assicurarsi che l'alimentazione tramite cavo coassiale sia attivata sul decoder. Posizionare l'antenna vicino a una finestra e regolarne l'orientamento per una ricezione ottimale.

Perché il LED dell'antenna non si accende?

Il LED si accende solo se l'alimentazione tramite cavo coassiale è attivata sul decoder o televisore. Verificare le impostazioni del dispositivo (consultare il manuale del decoder) e assicurarsi che il cavo sia correttamente collegato.

Questa antenna è compatibile con il TNT francese?

Sì, l'antenna supporta i segnali DVB-T utilizzati in Francia per il TNT, oltre alla radio DAB/FM.

Posso usare questa antenna all'esterno?

No, l'antenna è progettata solo per uso interno. Non esporla a umidità o intemperie.

Quali tipi di connettori sono necessari?

L'antenna utilizza un cavo coassiale standard con connettore di tipo F o IEC (a seconda del decoder). Assicurarsi di avere il cavo adatto.

Come migliorare la ricezione del segnale?

Posizionare l'antenna il più in alto possibile e vicino a una finestra. Tenerla lontana da fonti di interferenze (microonde, condizionatori). Regolare l'inclinazione e la rotazione del tubo per catturare al meglio i segnali.

L'antenna necessita di alimentazione elettrica?

No, è passiva: riceve l'alimentazione tramite il cavo coassiale dal decoder o televisore (funzione di alimentazione tramite cavo coassiale da attivare).

Cosa fare se l'immagine è instabile o assente?

Verificare la potenza e la qualità del segnale tramite il menu del decoder. Spostare gradualmente l'antenna in diversi punti vicino alla finestra e riorientarla fino a ottenere un'immagine stabile.

Questa antenna funziona con televisori senza decoder?

Sì, se il televisore dispone di un sintonizzatore TNT integrato e supporta l'alimentazione tramite cavo coassiale. Altrimenti, sarà necessario un decoder appropriato.

Come pulire l'antenna?

Utilizzare un panno asciutto e morbido. Non utilizzare acqua, solventi o prodotti abrasivi. Scollegare sempre l'antenna prima della pulizia.

MANUALE UTENTE ANIR0502BK NEDIS

Guida rapida all'avvio

Antenna TV per interni

ANIR0502BK

Uso previsto

Il prodotto è un'antenna che può essere usata con TV o set-top box che supportano l'alimentazione con cavo coassiale.

L'antenna è specificamente progettata per la ricezione del segnale digitale terrestre.

Il prodotto è inteso solo per utilizzo in interni.

Dati tecnici

Prodotto Antenna TV per interni
Numero articolo ANIR0502BK
Potenza assorbita	Passiva

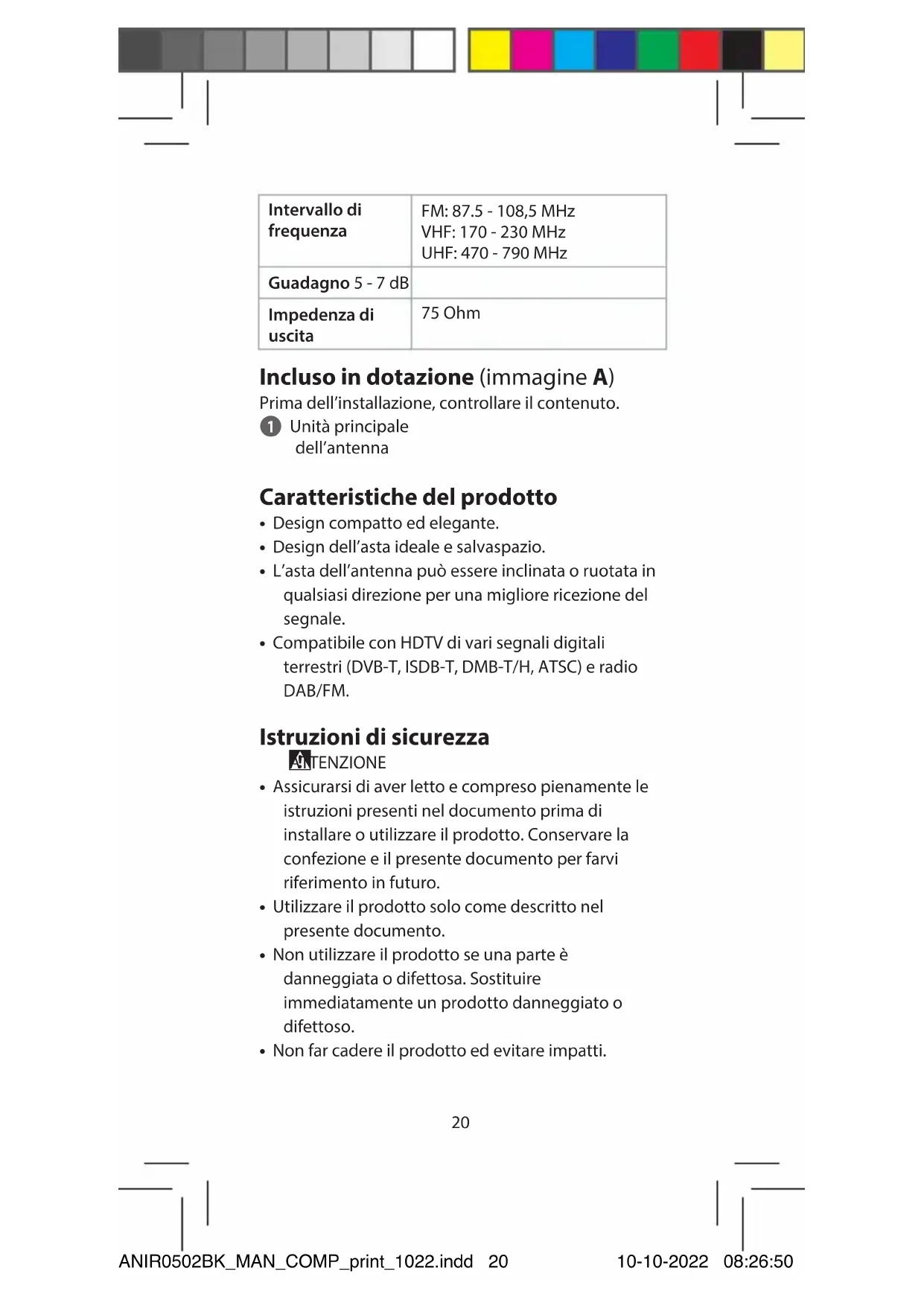

Intervallo di frequenza	FM: 87.5 - 108,5 MHzVHF: 170 - 230 MHzUHF: 470 - 790 MHz
Guadagno 5 - 7 dB
Impedenza di uscita	75 Ohm

Incluso in dotazione (immagine A)

Prima dell'installazione, controllare il contenuto.

1 Unità principale dell'antenna

Caratteristiche del prodotto

• Design compatto ed elegante.
• Design dell'asta ideale e salvaspazio.
• L'asta dell'antenna può essere inclinata o ruotata in qualsiasi direzione per una migliore ricezione del segnale.
• Compatibile con HDTV di vari segnali digitali terrestri (DVB-T, ISDB-T, DMB-T/H, ATSC) e radio DAB/FM.

Istruzioni di sicurezza

ANTENZIONE

• Assicurarsi di aver letto e compreso pienamente le istruzioni presenti nel documento prima di installare o utilizzare il prodotto. Conservare la confezione e il presente documento per farvi riferimento in futuro.
• Utilizzare il prodotto solo come descritto nel presente documento.

• Non utilizzare il prodotto se una parte è danneggiata o difettosa. Sostituire immediatamente un prodotto danneggiato o difettoso.
  • Non far cadere il prodotto ed evitare impatti.

• Il prodotto può essere riparato e sottoposto a manutenzione esclusivamente da un tecnico qualificato per ridurre il rischio di scosse elettriche.

• Non esporre il prodotto all'acqua o all'umidità.
  • Non gettare il prodotto con altri rifiuti domestici.
• Non sono presenti parti riparabili dall'utente. Non aprire l'alloggiamento.
• Tenere il prodotto lontano dalla portata dei bambini, degli infermi o degli animali.
• Controllare periodicamente che il prodotto non presenti segni di danni, non utilizzarlo più se danneggiato e restituirlo al fornitore.
• Tenere il prodotto lontano da fonti di calore. Non posizionare il prodotto su superfici calde o accanto a fiamme libere.
• Non sottoporre il prodotto a sollecitazioni meccaniche.
  • Non esporre il prodotto ad alti livelli di vibrazioni.

Istruzioni operative

Per la migliore ricezione possibile, verificare le seguenti condizioni:

• Tenere l'antenna lontano da fonti di interferenza: tenere l'antenna lontano da dispositivi ad alto consumo energetico, come climatizzatori, ascensori, asciugacapelli e forni a microonde.
• Posizionare l'antenna vicino alle finestre quando viene usata in ambienti interni.
• Installare l'antenna più in alto possibile: Nella ricezione del segnale del digitale terrestre, le intercettazioni tra l'antenna e la torre di trasmissione causeranno una temporanea perdita di segnale. Installare l'antenna più in alto possibile per ridurre le intercettazioni.

Installazione: Set-top box per TV digitale (immagine B)

1. Estrarre l'unità principale dell'antenna e gli accessori dalla scatola.
2. Collegare il cavo coassiale con l'antenna e il set-top box per TV digitale.
3. Collegare il set-top box per TV digitale al proprio televisore. Accertarsi che la funzione di alimentazione con cavo coassiale del proprio STB sia attiva (consultare il manuale operativo del proprio STB per la funzione di alimentazione del cavo coassiale).
4. Controllare la spia LED sull'antenna. Se la spia LED non è accesa, tornare al passaggio 3.
5. Regolare l'antenna nella posizione migliore per ricevere il segnale TV digitale. (Si consiglia di posizionare l'antenna vicino alla finestra da dove arriva il segnale digitale).
6. Sistemare il cavo coassiale in modo pulito, ordinato e sicuro.
   Una volta completata l'installazione è possibile usare il proprio set-top box per verificare la potenza e la qualità del segnale. Se non si ha un'immagine nitida, muovere l'antenna in una posizione migliore per la ricezione. Una volta trovata la posizione ottimale, fissare l'antenna.

Smaltimento

Questo simbolo indica che il prodotto non deve essere gettato insieme ad altri rifiuti domestici in tutta l'UE. Per evitare eventuali danni all'ambiente o alla salute umana dovuti allo smaltimento incontrollato dei rifiuti, l'utente ha la responsabilità di riciclare in modo da promuovere il riutilizzo sostenibile delle materie prime. Per restituire il prodotto usato è possibile utilizzare i normali sistemi di raccolta e restituzione oppure contattare il negozio presso il quale è stato acquistato il prodotto. In entrambi i casi il prodotto potrà essere riciclato, a protezione dell'ambiente.
