ANIR0502BK - TV antenna NEDIS - Ingyenes használati útmutató

Termék típusa	Beltéri TV antenna
Márka	Nedis
Modell	ANIR0502BK
Frekvenciatartomány	FM: 87.5 - 108.5 MHz VHF: 170 - 230 MHz UHF: 470 - 790 MHz
Erősítés	5 - 7 dB
Kimeneti impedancia	75 Ohm
Tápellátás	Passzív (tápellátás koaxiális kábellel a TV-n vagy dekóderen keresztül)
Kapcsolódás	Koaxiális kábel (nem tartozék)
TV kompatibilitás	DVB-T, ISDB-T, DMB-T/H, ATSC
Rádió kompatibilitás	DAB / FM
Kialakítás	Állítható és dönthető cső, kompakt kialakítás
Használat	Csak beltéri használatra
LED jelző	Igen, működésjelző
Biztonsági utasítások	Ne tegye ki víznek vagy nedvességnek; ne nyissa ki a házat; tartsa gyermekektől elzárva
Karbantartás	Tisztítsa száraz, puha ruhával; ne használjon súrolószereket
Javíthatóság	Nem tartalmaz felhasználó által javítható alkatrészt; forduljon szakképzett technikushoz
Csomagolás tartalma	Antenna főegység
Hozzávetőleges tömeg	Körülbelül 150 g
Hozzávetőleges méretek	300 x 100 x 100 mm (kihajtott cső)

Gyakran ismételt kérdések - ANIR0502BK NEDIS

Hogyan telepítsem a Nedis ANIR0502BK antennát?

Csatlakoztassa a koaxiális kábelt az antennához és a TVN dekóderéhez vagy TV-jéhez. Győződjön meg róla, hogy a koaxiális kábel tápellátása be van kapcsolva a dekóderen. Helyezze az antennát az ablak közelébe, és állítsa be az irányt az optimális vétel érdekében.

Miért nem világít az antenna LED-je?

A LED csak akkor világít, ha a koaxiális kábel tápellátása be van kapcsolva a dekóderen vagy TV-n. Ellenőrizze a készülék beállításait (lásd a dekóder kézikönyvét), és győződjön meg arról, hogy a kábel megfelelően van csatlakoztatva.

Ez az antenna kompatibilis a francia TNT-vel?

Igen, az antenna támogatja a franciaországi TNT-hez használt DVB-T jeleket, valamint a DAB/FM rádiót.

Használhatom ezt az antennát kültéren?

Nem, az antenna csak beltéri használatra készült. Ne tegye ki nedvességnek vagy időjárás viszontagságainak.

Milyen típusú csatlakozók szükségesek?

Az antenna szabványos koaxiális kábelt használ F vagy IEC típusú csatlakozóval (a dekóder függvényében). Győződjön meg arról, hogy a megfelelő kábel áll rendelkezésre.

Hogyan javítható a jel vétel?

Helyezze az antennát a lehető legmagasabbra és az ablak közelébe. Távolítsa el az interferenciaforrásoktól (mikrohullámú sütő, klímaberendezés). Állítsa be a cső dőlésszögét és forgatását a jelek legjobb vételéhez.

Az antenna igényel elektromos tápellátást?

Nem, passzív: a tápellátást a koaxiális kábelen keresztül kapja a dekóderről vagy TV-ről (a koaxiális kábel tápellátás funkciót aktiválni kell).

Mit tegyek, ha a kép instabil vagy hiányzik?

Ellenőrizze a jel erősségét és minőségét a dekóder menüjén keresztül. Fokozatosan mozgassa az antennát különböző helyekre az ablak közelében, és irányítsa át, amíg stabil képet nem kap.

Ez az antenna működik dekóder nélküli TV-kkel?

Igen, ha a TV-je rendelkezik beépített TNT tunerrel és támogatja a koaxiális kábel tápellátást. Ellenkező esetben megfelelő dekóderre lesz szüksége.

Hogyan tisztítsam az antennát?

Használjon száraz, puha ruhát. Ne használjon vizet, oldószereket vagy súrolószereket. Tisztítás előtt mindig húzza ki az antennát.

HASZNÁLATI ÚTMUTATÓ ANIR0502BK NEDIS

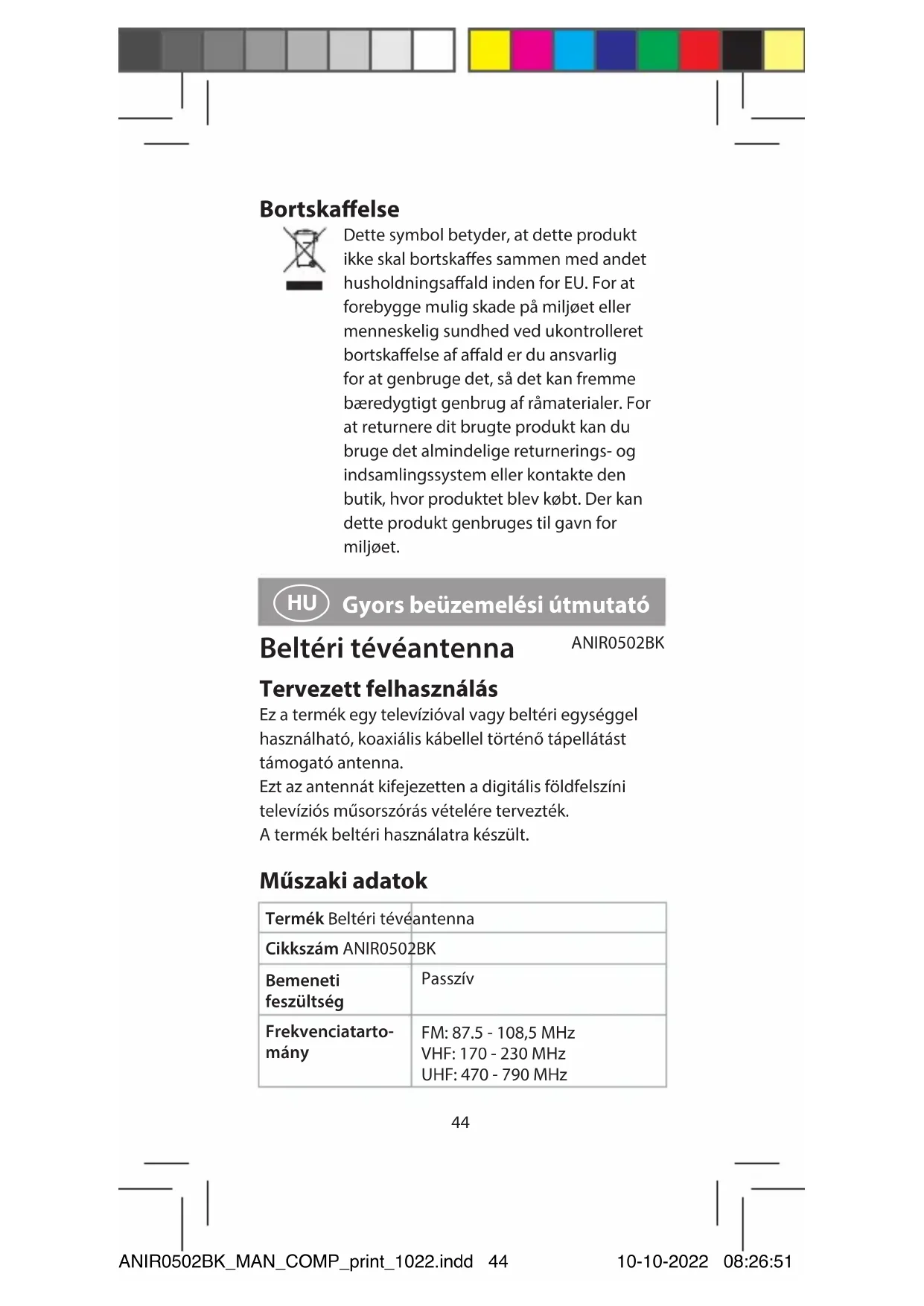

Gyors beüzemelési útmutató

Beltéri tévéantenna

ANIR0502BK

Tervezett felhasználás

Ez a termék egy televízióval vagy beltéri egységgel használható, koaxiális kábellel történő tápellátást támogató antenna.

Ezt az antennát kifejezetten a digitális földfelszíni televíziós műsorszórás vételére tervezték.

A termék beltéri használatra készült.

Müszaki adatok

Termék Beltéri tévéantenna
Cikkszám ANIR0502BK
Bemeneti feszültség	Passzív
Frekvenciatartomány	FM: 87.5 - 108,5 MHzVHF: 170 - 230 MHzUHF: 470 - 790 MHz
Erősítés 5 - 7 dB
Kimeneti impedancia	75 Ohm

A csomag tartalma (A kép)

Üzembe helyezés előtt ellenőrizze a csomag tartalmát.

Antenna központi egysége

A termék jellemzői

• Stílusos és kompakt kialakítás.
• Ideális csőkialakítás, amely rendkívül helytakarékos.
• A jobb vétel érdekében az antennacső bármilyen irányba dönthető vagy elforgatható.
• Kompatibilis a különböző digitális földfelszíni jeleket (DVB-T, ISDB-T, DMB-T/H, ATSC) és DAB/FM rádiójeleket vevő HDTV-kkel.

Biztonsági utasítások

YELMEZTETÉS

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt figyelmesen elolvasta és megértette az ebben a dokumentumban található információkat. Tartsa meg a csomagolást és ezt a dokumentumot későbbi használatra.
• A terméket csak az ebben a dokumentumban leírt módon használja.
• Ne használja a terméket, ha valamelyik része sérült vagy hibás. A sérült vagy meghibásodott terméket azonnal cserélje ki.
• Ne ejtse le a terméket és kerülje az ütődést.
• Ezt a terméket csak szakképzett technikus szervizelheti az áramütés kockázatának csökkentése érdekében.
• Óvja a terméket víztől vagy nedvességtől.
• Ne dobja ki a terméket az egyéb háztartási

hulladékkal együtt.

- Nincsenek a felhasználó által javítható alkatrészek. Ne nyissa ki a készülékházat.

- Tartsa a terméket gyermekektől, sérült személyektől vagy állatoktól távol.

- Rendszeresen ellenőrizze, hogy a terméken nincsenek-e sérülésre utaló jelek. Sérülés esetén ne használja a terméket, hanem juttassa vissza az eladóhoz.

- Tartsa távol a terméket a hőforrásoktól. Ne helyezze a terméket forró felületekre, vagy nyílt láng közelébe.

- Ne tegye ki a terméket semmilyen mechanikai terhelésnek.

- Ne tegye ki a terméket nagy mértékű rezgésnek.

Használati utasítás

A legjobb vétel érdekében ellenőrizze a következő feltételek teljesülését:

- Tartsa az antennát távol az interferenciaforrásoktól: tartsa az antennát távol a nagy energiafogyasztású készülékektől, mint például a légkondicionáló berendezés, a lift, a hajszárító és a mikrohullámú sütő.

- Ha az antennát beltéri környezetben használja, helyezze az antennát ablakok közelébe.

- Helyezze az antennát a lehető legmagasabbra: A digitális földfelszíni vétel során az antenna és az adótorony közötti interferencia átmeneti jelveszteséget okozhat. Az interferencia csökkentése érdekében helyezze az antennát a lehető legmagasabbra.

Üzembe helyezés: DTV beltéri egység

(B kép)

1. Vegye ki a dobozból az antenna központi egységét és a tartozékokat.

2. Csatlakoztassa a koaxiális kábelt az antennához és a DTV beltéri egységhez.

3. Csatlakoztassa a DTV beltéri egységet a televízióhoz. Győződjön meg arról, hogy a beltéri egység koaxiális kábellel történő tápellátási funkciója be van kapcsolva. (Ellenőrizze a koaxiális kábellel történő tápellátás lehetőségét a beltéri egység használati útmutatójában).

4. Ellenőrizze az antennán található LED-et. Ha a LED nem világít, térjen vissza a 3. lépéshez.

5. Állítsa be az antennát a digitális televíziójel vételéhez legmegfelelőbb pozícióba. (Az antennát javasolt ablak közelében elhelyezni, ahonnan a digitális televíziójel bejut az épületbe).

6. A rend, tisztaság és biztonság érdekében rendezze el a koaxiális kábelt.

Az üzembe helyezés befejezése után a beltéri egység használatával ellenőrizheti a jel erősségét és minőségét. Ha a kép nem folyamatos, helyezze át az antennát egy jobb vételi pozícióba. Ha megtalálta a legmegfelelőbb pozíciót, rögzítse az antennát.

Ártalmatlanítás

Ez a szimbólum azt jelzi, hogy a terméket az EU-ban nem szabad kidobni a többi háztartási hulladékkal. A környezet vagy az emberi egészség lehetséges károsodásának megelőzését illetően Ön a felelős az újrahasznosításért a nyersanyagok fenntartható újrafelhasználásának népszerűsítéséért. A használt termék visszajuttatásához használhatja a szokásos visszaküldő és begyűjtő rendszereket, vagy kapcsolatba léphet azzal az üzlettel, ahol a terméket vásárolta. Ök gondoskodni tudnak a termék újrahasznosításáról.
