KÄYTTÖOHJE ANIR2503BK700 NEDIS

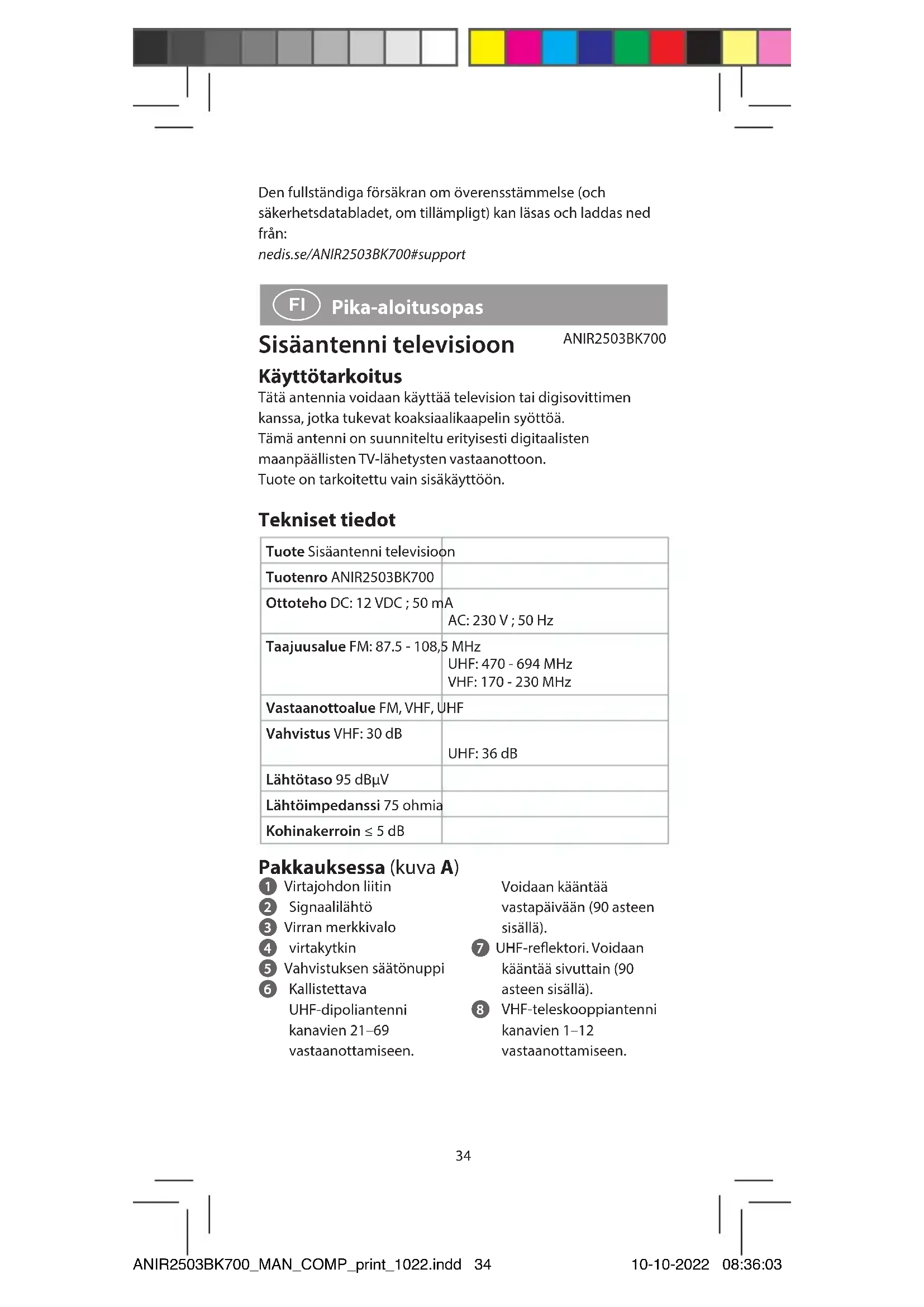

Pika-aloitusopas Sisäantenni televisioon ANIR2503BK700 Käyttötarkoitus Tätä antennia voidaan käyttää television tai digisovittimen kanssa, jotka tukevat koaksiaalikaapelin syöttöä. Tämä antenni on suunniteltu erityisesti digitaalisten maanpäällisten TV-lähetysten vastaanottoon. Tuote on tarkoitettu vain sisäkäyttöön. Tekniset tiedot Tuote Sisäantenni televisioon Tuotenro ANIR2503BK700 Ottoteho DC: 12 VDC ; 50 mA AC: 230 V ; 50 Hz Taajuusalue FM: 87.5 - 108,5 MHz UHF: 470 - 694 MHz VHF: 170 - 230 MHz Vastaanottoalue FM, VHF, UHF Vahvistus VHF: 30 dB UHF: 36 dB Lähtötaso 95 dBµV Lähtöimpedanssi 75 ohmia Kohinakerroin ≤ 5 dB Pakkauksessa (kuva A) 1 Virtajohdon liitin 2 Signaalilähtö 3 Virran merkkivalo 4 virtakytkin 5 Vahvistuksen säätönuppi 6 Kallistettava UHF-dipoliantenni kanavien 21–69 vastaanottamiseen. Voidaan kääntää vastapäivään (90 asteen sisällä). 7 UHF-reektori. Voidaan kääntää sivuttain (90 asteen sisällä). 8 VHF-teleskooppiantenni kanavien 1–12 vastaanottamiseen. ANIR2503BK700_MAN_COMP_print_1022.indd 34ANIR2503BK700_MAN_COMP_print_1022.indd 34 10-10-2022 08:36:0310-10-2022 08:36:0335 Turvallisuusohjeet

• Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä pakkaus ja tämä asiakirja tulevaa tarvetta varten.

• Käytä tuotetta vain tässä asiakirjassa kuvatun mukaisesti.

• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda vahingoittunut tai viallinen tuote välittömästi.

• Varo pudottamasta ja tönäisemästä tuotetta.

• Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun vaaran vähentämiseksi.

• Älä altista tuotetta vedelle tai kosteudelle.

• Älä hävitä tätä tuotetta muun kotitalousjätteen mukana.

• Käyttäjän huollettavissa olevia osia ei ole. Älä avaa koteloa.

• Pidä tuote poissa lasten, vajaakuntoisten henkilöiden ja eläinten ulottuvilta.

• Tarkista tuote säännöllisesti vaurioiden merkkien varalta; jos tuote on vaurioitunut, älä käytä sitä enää, vaan palauta se toimittajalle.

• Pidä tuote loitolla lämmönlähteistä. Älä aseta tuotetta kuumille pinnoille tai lähelle avotulta.

• Älä aseta tuotetta alttiiksi mekaaniselle rasitukselle.

• Älä altista tuotetta suurelle tärinälle. Käyttöohjeet Parhaan vastaanoton varmistamiseksi tarkista seuraavat seikat:

• Pidä antenni kaukana häiriölähteistä ja paljon virtaa kuluttavista laitteista, kuten ilmastointilaitteista, hisseistä, hiustenkuivaajista ja mikroaaltouuneista.

• Sijoita antenni lähelle ikkunoita, kun käytät antennia sisätiloissa.

• Asenna antenni mahdollisimman korkealle: Digitaalisessa maanpäällisessä vastaanotossa antennin ja lähetystornin välinen sieppaus aiheuttaa väliaikaisen signaalin menetyksen. Asenna antenni mahdollisimman korkealle sieppausten vähentämiseksi. Tuotteen ominaisuudet

• Muuttuva vahvistuksen säätö.

• Virran LED-merkkivalot.

• SMD-piiritekniikan suunnittelu.

• Sisäänrakennetut suurivahvistuksinen vahvistin ja pienikohinainen vahvistin.

• Säädettävä silmukka-antenni parhaaseen mahdolliseen UHF-vastaanottoon. ANIR2503BK700_MAN_COMP_print_1022.indd 35ANIR2503BK700_MAN_COMP_print_1022.indd 35 10-10-2022 08:36:0310-10-2022 08:36:0336

• Säädettävät teleskooppiantennit optimaaliseen VHF- ja FM radio -vastaanottoon.

• Yhteensopiva eri digitaalisten maanpäällisten HDTV- signaalien (DVB-T, ISDB-T, DMB-T/H, ATSC) sekä DAB/ FM-radioiden kanssa. Asennus

1. Liitä AC 230 V -kaapeli 230 V AC seinäpistorasiaan.

2. Liitä TV -kaapeli television antennin tuloliitäntään tai

maanpäälliseen DTV-digisovittimeen.

3. Tarkistettuasi, että kaikki liitännät on tehty oikein, kytke

antennin virta päälle kääntämällä virtakytkintä: LED- merkkivalo syttyy sen merkiksi, että sisäantennin vahvistin toimii.

4. Kytke nyt television virta päälle ja valitse TV-ohjelma. Säädä

sitten sauva-antennit, UHF-dipoliantenni, UHF-reektori ja vahvistimen vahvistuksen säätönuppi seuraavissa kohdissa kuvatulla tavalla. Signaalin vastaanotto VHF-signaalit – taajuuskaista I–III (kanavat 1–12) Tämä antenni vastaanottaa VHF-signaaleja (sekä analogisia että digitaalisia) sauva-antennien kautta. Parhaan vastaanoton saavuttamiseksi säädä sauva-antenneja seuraavasti:

• Taajuuskaista I: vedä sauva-antennit täyteen pituuteen.

• Taajuuskaista III: lyhennä sauva-antennit noin 40 cm:n pituisiksi (pituus riippuu kanavasta, jota haluat vastaanottaa).

• Liikuta sauva-antenneja, kunnes saat parhaan mahdollisen signaalin vastaanoton. UHF-signaalit – taajuuskaista IV–V (kanavat 21–69) Tämä antenni vastaanottaa UHF-signaaleja dipoliantennin kautta:

1. Käännä UHF-reektoria sivusuunnassa.

2. Käännä UHF-dipoliantennia vastapäivään, kunnes saat

parhaan mahdollisen signaalin vastaanoton. Vahvistuksen säätö

1. Säädä vahvistusta kääntämällä vahvistuksen säätönuppia,

kunnes saat parhaan mahdollisen signaalin vastaanoton:

• Lisää vahvistusta kääntämällä nuppia myötäpäivään.

• Vähennä vahvistusta kääntämällä nuppia vastapäivään.

2. Tätä antennia voidaan käyttää suoraan liitettynä televisioon

tai maanpäälliseen digivirittimeen. Voit asentaa antennin 2 eri liitäntätavalla, katso seuraava. ANIR2503BK700_MAN_COMP_print_1022.indd 36ANIR2503BK700_MAN_COMP_print_1022.indd 36 10-10-2022 08:36:0310-10-2022 08:36:0337

• Liitettynä suoraan televisioon (kuva B).

• Liitettynä maanpäälliseen digivirittimeen (kuva C). Jätehuolto Tämä symboli ilmaisee, että tätä tuotetta ei saa hävittää kotitalousjätteen seassa koko EU:ssa. Jotta hallitsematon jätteiden hävittäminen ei aiheuttaisi ympäristö- tai terveyshaittoja, vastuullasi on kierrättää tuote siten, että se edistää raaka-aineiden kestävää uusiokäyttöä. Voit palauttaa käytetyn tuotteen käyttämällä tavallisia palautus- ja keräysjärjestelmiä tai ottamalla yhteyttä myymälään, josta tuote on ostettu. Myymälä voi kierrättää tuotteen ympäristön kannalta vastuullisesti. Vaatimustenmukaisuusvakuutus Nedis B.V. ilmoittaa valmistajana, että tuote ANIR2503BK700 tuotemerkistämme Nedis®, valmistettu Kiinassa, on testattu kaikkien asiaankuuluvien CE-standardien ja määräysten mukaisesti ja tuote on läpäissyt kaikki testit. Tämä sisältää RED 2014/53/EU -direktiivin siihen kuitenkaan rajoittumatta. Täydellinen vaatimustenmukaisuusvakuutus (ja käyttöturvallisuustiedote, mikäli käytettävissä) on saatavilla ja ladattavissa osoitteesta: nedis./ANIR2503BK700#support
