MANUAL DE USUARIO ANIR2503BK700 NEDIS

Guía de inicio rápido 23

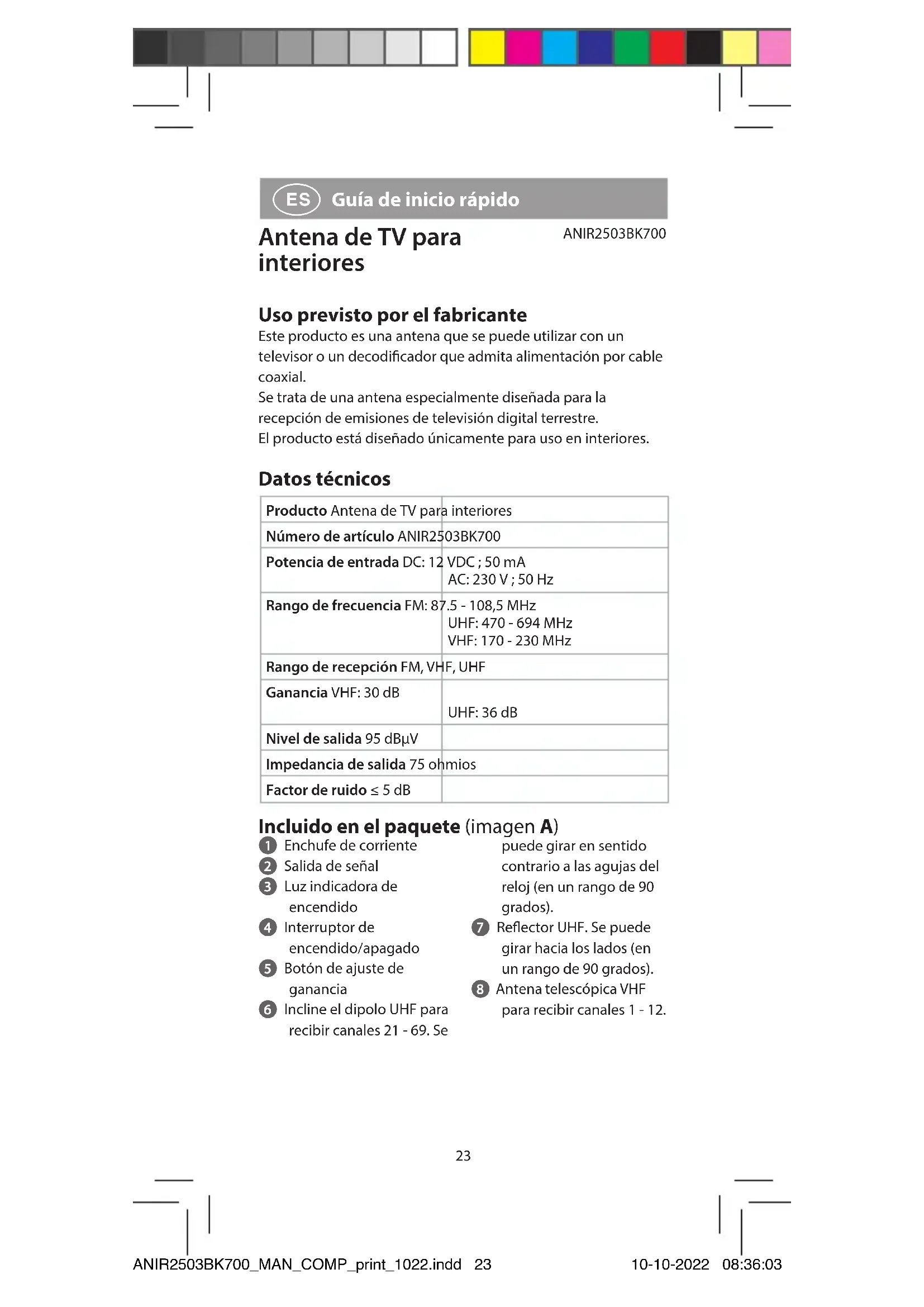

Guía de inicio rápido Antena de TV para interiores ANIR2503BK700 Uso previsto por el fabricante Este producto es una antena que se puede utilizar con un televisor o un decodicador que admita alimentación por cable coaxial. Se trata de una antena especialmente diseñada para la recepción de emisiones de televisión digital terrestre. El producto está diseñado únicamente para uso en interiores. Datos técnicos Producto Antena de TV para interiores Número de artículo ANIR2503BK700 Potencia de entrada DC: 12 VDC ; 50 mA AC: 230 V ; 50 Hz Rango de frecuencia FM: 87.5 - 108,5 MHz UHF: 470 - 694 MHz VHF: 170 - 230 MHz Rango de recepción FM, VHF, UHF Ganancia VHF: 30 dB UHF: 36 dB Nivel de salida 95 dBµV Impedancia de salida 75 ohmios Factor de ruido ≤ 5 dB Incluido en el paquete (imagen A) 1 Enchufe de corriente 2 Salida de señal 3 Luz indicadora de encendido 4 Interruptor de encendido/apagado 5 Botón de ajuste de ganancia 6 Incline el dipolo UHF para recibir canales 21 - 69. Se puede girar en sentido contrario a las agujas del reloj (en un rango de 90 grados). 7 Reector UHF. Se puede girar hacia los lados (en un rango de 90 grados). 8 Antena telescópica VHF para recibir canales 1 - 12. ANIR2503BK700_MAN_COMP_print_1022.indd 23ANIR2503BK700_MAN_COMP_print_1022.indd 23 10-10-2022 08:36:0310-10-2022 08:36:0324 Instrucciones de seguridad

• Asegúrese de que ha leído y entendido completamente las instrucciones en este documento antes de instalar o utilizar el producto. Guarde el embalaje y este documento para futuras consultas.

• Utilice el producto únicamente tal como se describe en este documento.

• No use el producto si alguna pieza está dañada o presenta defectos. Sustituya inmediatamente un producto si presenta daños o está defectuoso.

• No deje caer el producto y evite que sufra golpes.

• Este producto solo puede recibir servicio de un técnico cualicado para su mantenimiento para así reducir el riesgo de descargas eléctricas.

• No exponga el producto al agua o a la humedad.

• No tire este producto junto con los demás residuos domésticos.

• No existen piezas en que puedan ser reparadas por el usuario. No abra la carcasa.

• Mantenga el producto fuera del alcance de niños, personas enfermas y animales.

• Compruebe regularmente si hay signos de daños; en tal caso, no siga utilizando el producto y devuélvalo al proveedor.

• Mantenga el producto alejado de fuentes de calor. No coloque el producto sobre supercies calientes o cerca de llamas abiertas.

• No someta el producto a ninguna tensión mecánica.

• No exponga el producto a un alto nivel de vibraciones. Instrucciones de manejo Para conseguir la mejor recepción, compruebe las siguientes condiciones:

• Mantenga la antena alejada de fuentes de interferencias: coloque la antena alejada de dispositivos de gran consumo de energía, como el aire acondicionado, el ascensor, el secador de pelo o el horno microondas.

• Sitúe la antena cerca de ventanas cuando la utilice en interiores.

• Instale la antena lo más alta posible: en el caso de la recepción digital terrestre, las interceptaciones entre la antena y la torre de transmisión provocarán una pérdida temporal de la señal. Instale la antena lo más alta posible para reducir dichas interceptaciones. ANIR2503BK700_MAN_COMP_print_1022.indd 24ANIR2503BK700_MAN_COMP_print_1022.indd 24 10-10-2022 08:36:0310-10-2022 08:36:0325 Características del producto

• Control de ganancia variable.

• Indicadores LED de encendido/apagado.

• Diseño de tecnología de circuito SMD.

• Amplicador integrado de alta ganancia y bajo ruido.

• Antena de cuadro ajustable para la mejor recepción UHF.

• Antenas telescópicas ajustables para una recepción óptima de VHF y radio FM.

• Compatible con HDTV de varias señales digitales terrestres (DVB-T, ISDB-T, DMB-T/H, ATSC) y radios DAB/FM. Instalación

1. Conecte el cable de 230V CA a la toma de corriente de

2. Conecte el cable TV a la toma de entrada de la antena de

su televisor o del decodicador DTV de televisión digital terrestre.

3. Después de comprobar que todas las conexiones se

han realizado correctamente, encienda el interruptor de alimentación para encender la antena: El LED se ilumina para indicar que el amplicador de la antena interior está funcionando.

4. Ahora encienda el televisor y seleccione un programa de

televisión. A continuación, ajuste las antenas de varilla, el dipolo UHF, el reector UHF y el botón de ajuste de ganancia del amplicador según se describe en los siguientes apartados. Recepción de señal Señales VHF - BANDA I-III (canales 1 - 12) Esta antena recibe señales VHF (tanto analógicas como digitales) a través de las antenas de varilla. Para obtener la mejor recepción, ajuste las antenas de varilla de la siguiente manera:

• Para banda I: extienda completamente las antenas de varilla.

• Para banda III: acorte las antenas de varilla a 40 cm aprox. (la extensión depende del canal que desee recibir);

• A continuación, mueva las antenas de varilla hasta obtener la mejor recepción de señal. Señales UHF – BANDA IV-V (canales 21 - 69) Esta antena recibe señales UHF a través de una antena dipolar:

1. Gire el reector UHF hacia los lados.

2. Gire el dipolo UHF en sentido contrario a las agujas del reloj

hasta que obtenga la mejor recepción de señal. ANIR2503BK700_MAN_COMP_print_1022.indd 25ANIR2503BK700_MAN_COMP_print_1022.indd 25 10-10-2022 08:36:0310-10-2022 08:36:0326 Ajuste de ganancia

1. Para ajustar la ganancia del amplicador gire el botón de

ajuste de ganancia hasta obtener la mejor recepción de señal:

• Para aumentar la ganancia, gire el botón en el sentido de las agujas del reloj.

• Para reducir la ganancia, gire el botón en sentido contrario a las agujas del reloj.

2. Esta antena se puede utilizar directamente conectada a un

televisor o a un decodicador terrestre; tenga en cuenta los dos modos de conexión diferentes a continuación para instalar su antena.

• Directamente conectada al TV (imagen B).

• Directamente conectada a un decodicador terrestre (imagen C). Eliminación Este símbolo indica que este producto no debe desecharse junto con otros residuos domésticos en todo el territorio de la UE. Para evitar posibles daños al medio ambiente o a la salud de las personas por la eliminación incontrolada de residuos, usted es responsable de reciclarlos para fomentar la reutilización sostenible de materias primas. Para devolver su producto usado, puede utilizar los sistemas de devolución y recogida habituales o ponerse en contacto con la tienda donde compró el producto. Serán ellos quienes reciclen este producto para el medio ambiente. Declaración de conformidad Nosotros, Nedis B.V., declaramos como fabricante que el producto ANIR2503BK700 de nuestra marca Nedis®, producido en China, ha sido probado de acuerdo con todas las normas y regulaciones relevantes de la CE y que se han superado todas las pruebas con éxito. Esto incluye, entre otras, la directiva europea sobre equipos radioeléctricos RED 2014/53/UE. La declaración de conformidad completa (y la hoja de datos de seguridad, si procede) se puede encontrar y descargar en: nedis.es/ANIR2503BK700#support ANIR2503BK700_MAN_COMP_print_1022.indd 26ANIR2503BK700_MAN_COMP_print_1022.indd 26 10-10-2022 08:36:0310-10-2022 08:36:0327
