MANUAL DE UTILIZADOR GL 7923 Gerlach

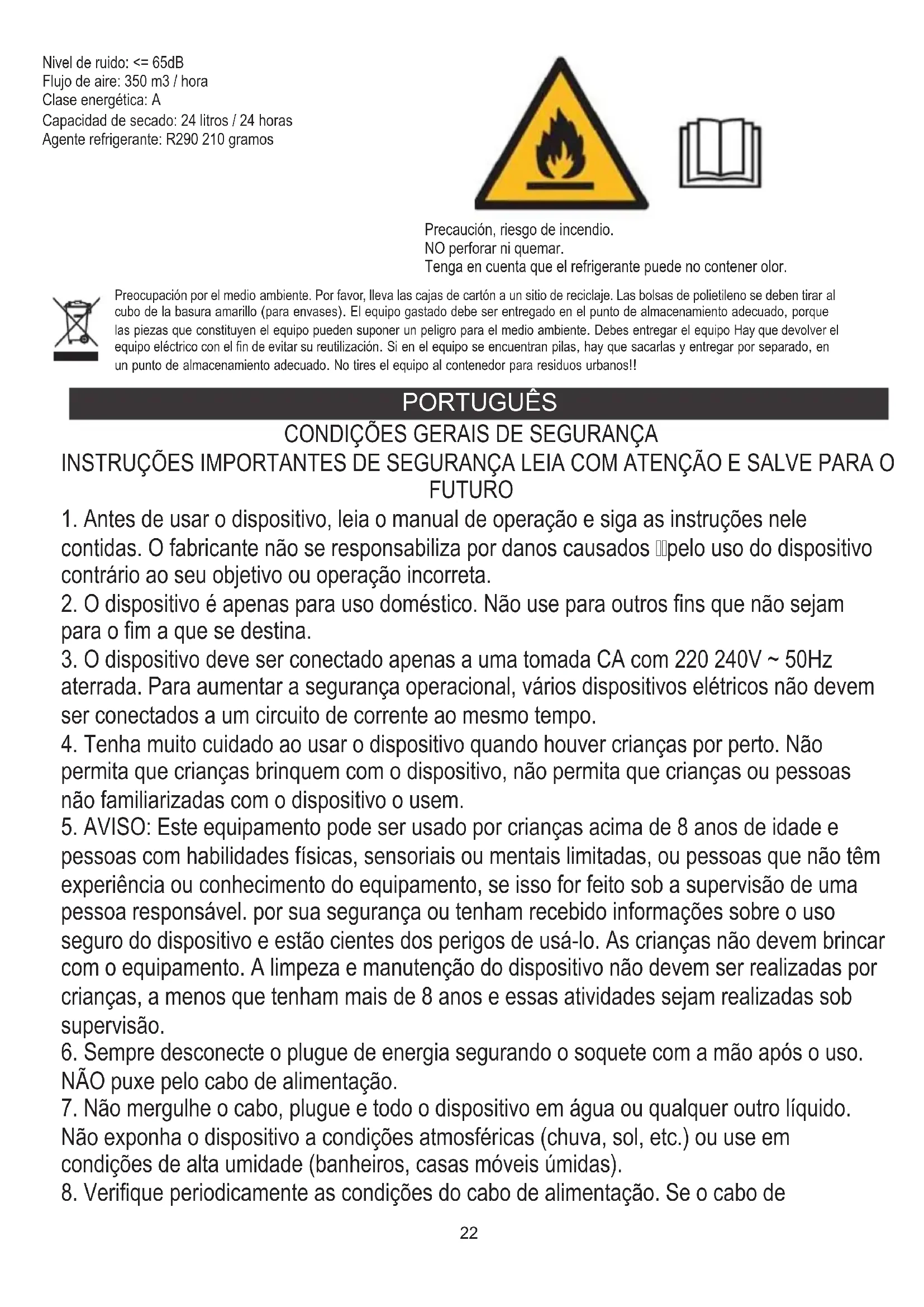

1. Antes de usar o dispositivo, leia o manual de operação e siga as instruções nele

contidas. O fabricante não se responsabiliza por danos causados pelo uso do dispositivo contrário ao seu objetivo ou operação incorreta.

2. O dispositivo é apenas para uso doméstico. Não use para outros fins que não sejam

para o fim a que se destina.

3. O dispositivo deve ser conectado apenas a uma tomada CA com 220 240V ~ 50Hz

aterrada. Para aumentar a segurança operacional, vários dispositivos elétricos não devem ser conectados a um circuito de corrente ao mesmo tempo.

4. Tenha muito cuidado ao usar o dispositivo quando houver crianças por perto. Não

permita que crianças brinquem com o dispositivo, não permita que crianças ou pessoas não familiarizadas com o dispositivo o usem.

5. AVISO: Este equipamento pode ser usado por crianças acima de 8 anos de idade e

pessoas com habilidades físicas, sensoriais ou mentais limitadas, ou pessoas que não têm experiência ou conhecimento do equipamento, se isso for feito sob a supervisão de uma pessoa responsável. por sua segurança ou tenham recebido informações sobre o uso seguro do dispositivo e estão cientes dos perigos de usá-lo. As crianças não devem brincar com o equipamento. A limpeza e manutenção do dispositivo não devem ser realizadas por crianças, a menos que tenham mais de 8 anos e essas atividades sejam realizadas sob supervisão.

6. Sempre desconecte o plugue de energia segurando o soquete com a mão após o uso.

NÃO puxe pelo cabo de alimentação.

7. Não mergulhe o cabo, plugue e todo o dispositivo em água ou qualquer outro líquido.

Não exponha o dispositivo a condições atmosféricas (chuva, sol, etc.) ou use em condições de alta umidade (banheiros, casas móveis úmidas).

8. Verifique periodicamente as condições do cabo de alimentação. Se o cabo de

Nivel de ruido: <= 65dB Flujo de aire: 350 m3 / hora Clase energética: A Capacidad de secado: 24 litros / 24 horas Agente refrigerante: R290 210 gramos23 alimentação estiver danificado, ele deverá ser substituído por uma oficina especializada para evitar perigos.

9. Não use o aparelho com um cabo de alimentação danificado ou se ele caiu ou foi

danificado de qualquer outra maneira ou se não estiver funcionando corretamente. Não repare o dispositivo, pois existe o risco de choque elétrico. Leve o dispositivo danificado a um centro de serviço apropriado para verificação ou reparo. Todos os reparos podem ser realizados apenas por pontos de serviço autorizados. Reparos executados incorretamente podem causar sérios perigos ao usuário.

10. Coloque o dispositivo em uma superfície fria e estável, longe de utensílios de cozinha

quentes, como: fogão elétrico, queimador de gás, etc.

11. Certifique-se de que nada esteja bloqueando a entrada e saída de ar do dispositivo

12. Use o dispositivo apenas em uma superfície nivelada para evitar que a condensação

13. Para fornecer proteção adicional, é aconselhável instalar um dispositivo de corrente

residual (RCD) no circuito elétrico com uma corrente residual nominal que não exceda 30mA. Peça a um eletricista para isso.

14. Limpe o filtro de ar regularmente. A frequência da limpeza depende da limpeza do ar.

15. Depois de desligar a máquina, aguarde pelo menos 5 minutos antes de ligá-la

16. Não use o dispositivo em locais ensolarados. Quando o dispositivo superaquece, a

proteção contra superaquecimento liga o dispositivo.

17. Para garantir um resfriamento eficaz, deve-se manter uma distância de pelo menos 50

cm entre as paredes laterais do dispositivo e a parede ou móveis ou cortinas.

18. Devido ao desempenho limitado do dispositivo, se a diferença entre a temperatura alvo

e a temperatura ambiente for muito alta, a temperatura alvo poderá não ser alcançada.

19. Para reduzir o risco de incêndio, choque elétrico ou lesão ao usar o ar condicionado,

observe as seguintes precauções básicas: a) Conecte a uma tomada aterrada com 3 pinos. b) Não remova o pino de aterramento. c) Não use o adaptador. d) Não use um cabo de extensão. e) Desconecte o ar condicionado antes de fazer a manutenção. f) Use duas ou mais pessoas para mover e instalar o ar condicionado.

20. Não use agentes que acelerem o processo de degelo ou limpeza, além dos

recomendados pelo fabricante.

21. O dispositivo deve ser armazenado em uma sala sem fontes de ignição em operação

constante, por exemplo: fogo aberto, eletrodomésticos a gás ou aquecedores elétricos.

ANTES DO PRIMEIRO USO

Ao mover o dispositivo, certifique-se de que ele esteja na posição vertical. Antes de usar o ar condicionado, mantenha-o na posição vertical por pelo menos 2 horas.24 Descrição do dispositivo - LOCAL AIR CONDITIONER GL7923 - Figura A

1. Painel de controle 2. Saída de ar frio

3. Controle remoto (imagem E) 4. Alça

5. Entradas de ar 6. Tubo de exaustão de ar

7. Conector de exaustão 8. Orifício de drenagem com tampa de borracha (imagem F)

9. Adaptador de exaustão da janela 10. Conector do tubo de exaustão de ar

11. Estrutura do filtro 12. Filtro de nylon

Descrição do painel de controle - imagem D. A. Botão liga / desliga C. Botão de redução de temperatura / temporizador no modo de resfriamento D. Botão de aumento da temperatura / aumento do cronômetro no modo de resfriamento E. Botão do modelo de sono F. Botão de modo de ventilador G. Botão do temporizador H. Botão de oscilação automática do ar

J. Botão do modo Cool K. Botão de desumidificação L. Botão de velocidade lenta do ventilador M. Botão de velocidade rápida do ventilador N. Luz indicadora de água cheia Controle remoto - Figura E A. Botão liga / desliga B. Botão de seleção de modo C. Botão de temperatura / cronômetro para baixo D. Botão de aumento de temperatura / temporizador E. Botão do modo de suspensão F. Botão de seleção de velocidade do ventilador G. Botão do temporizador H. Botão de oscilação de ar Operação manual do PAINEL DE CONTROLE - figura D Quando for ligado pela primeira vez, a campainha soará e o dispositivo entrará em modo de espera. Pressione o botão “A” para ligar e desligar o dispositivo, a campainha tocará o sinal uma vez. SELEÇÃO DE MODO na operação manual do painel de controle - Quando o dispositivo estiver ligado, escolha o modo que você precisa entre o modo de resfriamento ou modo de ventilador ou modo de desumidificação conforme abaixo: Modo de refrigeração - - Pressione o botão “J” para selecionar o modo de resfriamento, em seguida pressione o botão “L” para obter o botão de velocidade lenta do ventilador ou pressione o botão “M” para obter o botão de velocidade rápida do ventilador. Em seguida, pressione o botão “C” ou “D” para ajustar a temperatura necessária de 16 ℃ a 31 ℃, os botões não estão disponíveis no modo de ventilador ou desumidificação. Modo fã - - Pressione o botão “F” para selecionar o modo de ventilador, a tela LCD mostrará “FA”, em seguida pressione o botão “L” para obter o botão de velocidade lenta do ventilador ou pressione o botão “M” para obter o botão de velocidade rápida do ventilador. Durante a operação em modo de ventilador, as funções de temperatura e dormir não podem ser configuradas. Modo desumidificador - - Pressione o botão “K” para selecionar o modo de desumidificação, a tela LCD mostrará “dh”. No modo de desumidificação, o modo de espera não pode ser configurado e a velocidade do ventilador é fixada automaticamente em uma velocidade lenta do ventilador e não pode ser alterada. Para desligar o modo de desumidificação, selecione outro modo de operação: modo de refrigeração ou ventilador. Cronômetro configurado - - Quando o dispositivo não estiver funcionando, pressione o botão “G”, a tela LCD pisca, pressione o botão “C” ou “D” para configurar a quantidade de horas após o dispositivo entrar em operação. A tela LCD para de piscar e o ícone do temporizador acende. - Quando o aparelho estiver funcionando, aperte o botão “G”, a tela LCD pisca, aperte o botão “C” ou “D” para configurar a quantidade de horas que precisa passar antes que o aparelho desligue automaticamente. O ecrã LCD pára de piscar, o ícone do temporizador25 acende-se, o ecrã LCD mostra o que é necessário para atingir a temperatura. Esta é uma função de início retardado. A faixa de operação do temporizador pode ser fixada a cada uma hora de 1 a 24 horas. Modo dormir - - Primeiramente pressione o botão “J” para o modo de resfriamento, em seguida pressione o botão “E” para ligar o modo de hibernação, então o dispositivo funcionará em economia de energia e tipo silencioso. - Em seguida, pressione o botão “C” ou “D” para ajustar a temperatura necessária de 16 ℃ a 31 ℃. - O modo de suspensão é programado automaticamente. Após a primeira hora de operação, a temperatura aumentará 1 ℃, após a segunda hora de operação, a temperatura aumentará mais 1 ℃ e então permanecerá no mesmo nível. - Pressione o botão “E” novamente para cancelar o modo de suspensão. NOTA: O modo de suspensão não está disponível nos modos de desumidificação e ventilação. Cheio de água - A lâmpada indicadora de água cheia “N” acenderá e a campainha soará por vários segundos, então o compressor irá parar de funcionar quando o tanque de água do dispositivo interno estiver cheio. Função automática de oscilação de ar - Pressione um botão de oscilação de ar (H), após o aparelho ligar, a função de oscilação de ar automática liga, a veneziana vai oscilar continuamente para a esquerda e para a direita; pressionando o botão novamente o movimento irá parar e a veneziana permanecerá nessa posição. O raio da oscilação horizontal do ar é de 30 graus para a esquerda e 30 graus para a direita a partir da vertical média. Operação do CONTROLE REMOTO - figura E O controle remoto transmite sinais para o sistema. Botão "A" - o dispositivo será iniciado quando for energizado ou será parado, se você pressionar este botão novamente. Botão "B" - pressione-o para selecionar o modo de operação: modo frio → modo seco → modo ventilador. Botão "C" / "D" - pressione para configurar o tempo de operação de 1 a 24 horas ou a temperatura ambiente exigida de 15 a 31 ° C quando o modo de refrigeração é ligado. Botão "E" - pressione-o para configurar ou cancelar o modo de espera. Botão "F" - pressione-o para selecionar a velocidade do ventilador em sequência: velocidade do vento lenta / rápida. Botão "G" - pressione-o para configurar ou cancelar o temporizador. Botão “H” - pressione para configurar ou cancelar a função automática de oscilação do ar.

DISPOSITIVOS DE PROTEÇÃO

1. Proteção do compressor: Três minutos depois de ligar / reiniciar, o compressor começa a funcionar.

2. Função de proteção contra transbordamento: quando a lâmpada indicadora de água cheia "N" acender e a campainha soar um alarme por vários segundos, o dispositivo desliga-se automaticamente. Neste caso, é necessário drenar a água (detalhes consulte as Instruções de Drenagem no final deste capítulo). Depois que a água for esvaziada, o dispositivo entrará no modo de espera. 3. Função de proteção contra congelamento: No modo de resfriamento, se a temperatura do sensor do tubo EVA for muito baixa, o dispositivo entrará automaticamente no status de proteção. Quando a temperatura do sensor de tubo EVA sobe para uma determinada temperatura, ele pode reverter automaticamente para a operação normal. INSTRUÇÕES DE DRENAGEM: Este dispositivo está equipado com sistema de evaporação automática de água. O ciclo de água condensada resfriará o condensador, o que não apenas melhorará a eficiência do resfriamento, mas também economizará energia. 1. Se o tanque de água interno estiver cheio, a lâmpada indicadora de água cheia “N” acenderá, o dispositivo entrará em modo de espera, a campainha soará, o compressor para e todos os botões serão inválidos até que o dispositivo volte ao normal, após a drenagem da água.

2. Desligue o dispositivo.

3. Prepare um recipiente plano (não incluído no conjunto) para drenar a água. Localize-o sob o orifício de drenagem (8)

3. Remova a tampa de borracha do orifício de drenagem (8) - figura F.

4. Durante a drenagem, o corpo pode ser ligeiramente inclinado para trás.

5. Depois que a água parar de derramar, feche a tampa de borracha (8).

6. Reinicie o dispositivo, o dispositivo funcionará normalmente.

LIMPEZA E MANUTENÇÃO

Limpeza: antes da limpeza e manutenção, desligue o aparelho e retire a ficha da tomada. a) Limpeza da habitação Limpe a superfície do dispositivo com um pano macio úmido. Não use produtos químicos, como benzeno, álcool, gasolina, caso contrário, a superfície do dispositivo será danificada ou mesmo todo o dispositivo será danificado. b) Limpeza de filtros de rede de náilon Se o filtro de náilon (12) estiver obstruído com poeira, a eficácia do dispositivo será reduzida, certifique-se de limpar o filtro uma vez a26 cada duas semanas. - Force pelo lado de fora a trava da estrutura do filtro (11) com as mãos e puxe para fora para remover a estrutura do filtro (11). - Limpe a estrutura do filtro superior e inferior (11) após remover os dois filtros de nylon (12) da estrutura do filtro (11). - imagem G. - Coloque o filtro de náilon (11) em água morna com detergente neutro (cerca de 40 ℃ / 104 ℉) e seque-o à sombra após enxaguar. ARMAZENAMENTO Se o dispositivo não for usado por um longo tempo, faça o seguinte:

1. Puxe o tampão de drenagem (8) para escoar a água.

2. Deixe o dispositivo funcionar em modo de ventilação por 2 horas para secar o interior do dispositivo.

3. Desligue o dispositivo e retire o plugue.

4.Limpe e seque os filtros e, em seguida, reinstale-os.

5. Retire o tubo de escape para mantê-lo seguro.

6.Coloque o dispositivo em um saco plástico e coloque-o em um local seco. 7.Retire as pilhas do controle remoto e guarde-as corretamente. Armazene o dispositivo e todos os componentes do dispositivo em local seco.

SOLUÇÃO DE PROBLEMAS

Problema I .: O ar condicionado não funciona. Razão 1: não há eletricidade. Portanto, ligue-o após conectá-lo a uma tomada elétrica. Razão 2: o indicador luminoso de água cheia “N” está aceso. Então, descarregue a água. Problema II .: O dispositivo reinicia automaticamente com freqüência. Razão 1: luz solar direta. Então, feche as cortinas. Razão 2: a porta e as janelas estão abertas, muitas fontes de calor na sala. Portanto, feche a porta e as janelas, retire as fontes de calor. Razão 3: os filtros estão muito sujos. Portanto, limpe ou substitua os filtros. Razão 4: a entrada ou saída de ar está bloqueada. Portanto, remova o bloqueio. Problema III .: Grande ruído Motivo: o dispositivo não foi colocado em uma superfície plana. Portanto, coloque o dispositivo em um local plano e rígido para reduzir o ruído. Problema IV .: O compressor não funciona. Motivo: A proteção de retardo do compressor é ativada. Portanto, espere 3 minutos até que a temperatura baixe e reinicie o aparelho. Nota: quando ocorrerem situações anormais, desligue o dispositivo e retire o plugue e, a seguir, entre em contato com o serviço profissional para obter ajuda. Não repare o dispositivo sozinho. O reparo não qualificado anulará a garantia. DADOS TÉCNICOS: Capacidade de resfriamento em BTU: 9.000 BTU / hora Capacidade de refrigeração em watts: 2640W Consumo de energia (resfriamento) em watts: 1010 W Nível de ruído: <= 65dB Fluxo de ar: 350 m3 / hora Classe energética: A Capacidade de secagem: 24 litros / 24 horas Agente de resfriamento: R290 210 gramas Protecção do meio ambiente. Rogamos, os embalagens de cartão destinem-se para papéis velhos. Os sacos de polietileno (PE) devem-se colocar em contenedores para material plástico. O dispositivo usado deve-se levar a um ponto de armazenamento adequado porque os componentes perigosos que ficam dentro do dispositivo podem ser perigosos para o meio ambiente. O dispositivo elétrico deve-se entregar de modo que se reduza a sua nova utilização e uso. Se no dispositivo há pilhas, devem-se tirar e levar a um ponto de armazenamento em separado. Não colocar o dispositivo em contenedores para resíduos municipais!! Cuidado, risco de incêndio. NÃO fure ou queime. Esteja ciente de que o refrigerante pode não conter odor. LIETUVIŲ
