NÁVOD K OBSLUZE GL 7923 Gerlach

Ventilaatori režiim -

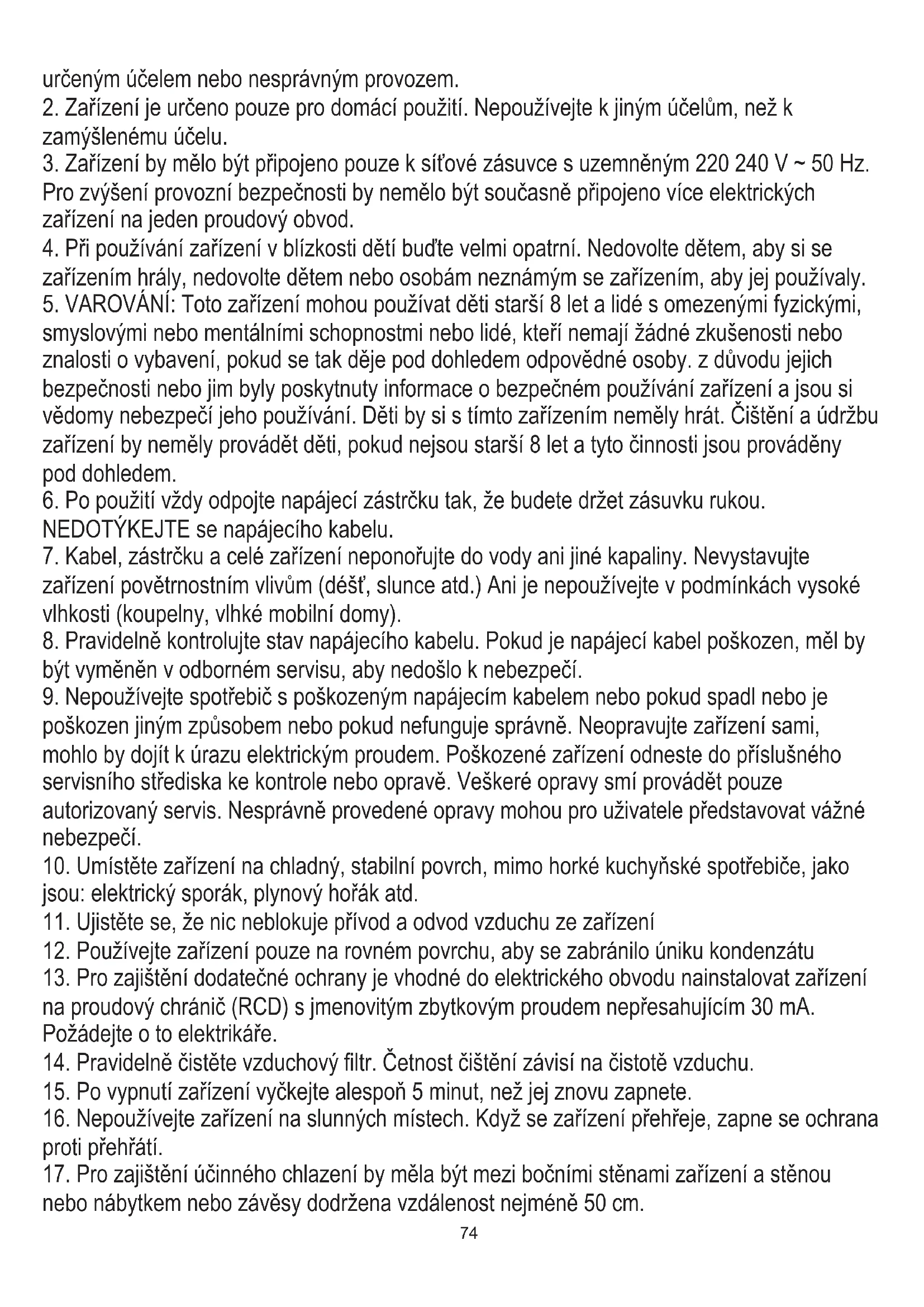

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY PŘEČTĚTE SI opatrně a uložte je pro budoucnost

1. Před použitím zařízení si přečtěte návod k obsluze a postupujte podle pokynů v něm obsažených. Výrobce neodpovídá za škody způsobené používáním zařízení v rozporu s jeho

1. Zařízení je určeno pouze pro domácí použití. Nepoužívejte k jiným účelům, než k zamýšlenému účelu.
2. Zařízení by mělo být připojeno pouze k síťové zásuvce s uzemněným 220 240 V \~ 50 Hz. Pro zvýšení provozní bezpečnosti by nemělo být současně připojeno více elektrických zařízení na jeden proudový obvod.
3. Při používání zařízení v blízkosti dětí bud'te velmi opatrní. Nedovolte dětem, aby si se zařízením hrály, nedovolte dětem nebo osobám neznámým se zařízením, aby jej používaly.
4. VAROVÁNÍ: Toto zařízení mohou používat děti starší 8 let a lidé s omezenými fyzickými, smyslovými nebo mentálními schopnostmi nebo lidé, kteří nemají žádné zkušenosti nebo znalosti o vybavení, pokud se tak děje pod dohledem odpovědné osoby. z důvodu jejich bezpečnosti nebo jim byly poskytnuty informace o bezpečném používání zařízení a jsou si vědomy nebezpečí jeho používání. Děti by si s tímto zařízením neměly hrát. Čištění a údržbu zařízení by neměly provádět děti, pokud nejsou starší 8 let a tyto činnosti jsou prováděny pod dohledem.
5. Po použití vždy odpojte napájecí zástrčku tak, že budete držet zásuvku rukou. NEDOTÝKEJTE se napájecího kabelu.
6. Kabel, zástrčku a celé zařízení neponořujte do vody ani jiné kapaliny. Nevystavujte zařízení povětrnostním vlivům (déšť, slunce atd.) Ani je nepoužívejte v podmínkách vysoké vlhkosti (koupelny, vlhké mobilní domy).
7. Pravidelně kontrolujte stav napájecího kabelu. Pokud je napájecí kabel poškozen, měl by být vyměněn v odborném servisu, aby nedošlo k nebezpečí.
8. Nepoužívejte spotřebič s poškozeným napájecím kabelem nebo pokud spadl nebo je poškozen jiným způsobem nebo pokud nefunguje správně. Neopravujte zařízení sami, mohlo by dojít k úrazu elektrickým proudem. Poškozené zařízení odneste do příslušného servisního střediska ke kontrole nebo opravě. Veškeré opravy smí provádět pouze autorizovaný servis. Nesprávně provedené opravy mohou pro uživatele představovat vážné nebezpečí.
9. Umístěte zařízení na chladný, stabilní povrch, mimo horké kuchyňské spotřebiče, jako jsou: elektrický sporák, plynový hořák atd.
10. Ujistěte se, že nic neblokuje přívod a odvod vzduchu ze zařízení
11. Používejte zařízení pouze na rovném povrchu, aby se zabránilo úniku kondenzátu
12. Pro zajištění dodatečné ochrany je vhodné do elektrického obvodu nainstalovat zařízení na proudový chránič (RCD) s jmenovitým zbytkovým proudem nepřesahujícím 30 mA. Požádejte o to elektrikáře.
13. Pravidelně čistěte vzduchový filtr. Četnost čištění závisí na čistotě vzduchu.
14. Po vypnutí zařízení vyčkejte alespoň 5 minut, než jej znovu zapnete.
15. Nepoužívejte zařízení na slunných místech. Když se zařízení přehřeje, zapne se ochrana proti přehřátí.

16. Pro zajištění účinného chlazení by měla být mezi bočními stěnami zařízení a stěnou nebo nábytkem nebo závěsy dodržena vzdálenost nejméně 50 cm.

17. Vzhledem k omezenému výkonu zařízení, pokud je rozdíl mezi cílovou teplotou a okolní teplotou příliš velký, nemusí být cílové teploty dosaženo.

18. Abyste snížili riziko požáru, úrazu elektrickým proudem nebo zranění při používání klimatizace, dodržujte následující základní opatření:
    a) Připojte k uzemněné zásuvce pomocí 3 pinů.
    b) Neodstraňujte uzemňovací kolík.
    c) Nepoužívejte adaptér.
    d) Nepoužívejte prodlužovací kabel.
    e) Před údržbou odpojte klimatizaci.
    f) K přemistování a instalaci klimatizace použijte dvě nebo více osob.
19. Nepoužívejte prostředky, které urychlují proces odmrazování nebo čištění, než ty, které doporučuje výrobce.
20. Zařízení by mělo být skladováno v místnosti bez stálých provozních zdrojů zapálení, například: otevřený oheň, plynové spotřebiče nebo elektrické ohřívače.

PŘED PRVNÍM POUŽITÍM

Při pohybu zařízení se ujistěte, že je ve svislé poloze. Před použitím klimatizaci udržujte ve svislé poloze alespoň 2 hodiny.

Popis zařízení - LOCAL AIR CONDITIONER GL7923 - Obrázek A

1. Ovládací panel 2. Výstup studeného vzduchu

2. Dálkový ovladač (obrázek E) 4. Rukojeť

3. Vstupy vzduchu 6. Potrubí pro odvod vzduchu

4. Výfukový konektor 8. Vypouštěcí otvor s gumovým uzávěrem (obrázek F)

5. Adaptér pro výfuk okna 10. Konektor potrubí pro odvod vzduchu

6. Rámeček filtru 12. Nylonový filtr

Popis ovládacího panelu - obrázek D.

A. Tlačítko napájení

C. Tlačítko pro snížení teploty / snížení času v režimu chlazení

D. Tlačitko zvyšování teploty / časovače v režimu chlazení

E. Tlačítko režimu spánku

F. Tlačítko režimu ventilátoru

G. Tlačítko časovače

H. Tlačítko automatické oscilace vzduchu

I. LED obrazovka

J. Tlačítko režimu chlazení

Tlačítko pro odvlhčování K.

L. Tlačítko pomalé rychlosti ventilátoru

M. Tlačítko rychlé rychlosti ventilátoru

N. Kontrolka plné vody

Dálkový ovladač - obrázek E

A. Tlačítko napájení

B. Tlačítko volby režimu

C. Tlačítko pro snížení teploty / časovače

D. Tlačítko Teplota / časovač nahoru

E. Tlačítko režimu spánku

F. Tlačítko výběru rychlosti ventilátoru

G. Tlačítko časovače

H. Tlačítko oscilace vzduchu

OVLÁDACÍ PANEL ruční ovládání - obrázek D

Při prvním zapnutí se ozve bzučák a zařízení se přepne do pohotovostního stavu.

Stisknutím tlačítka „A“ zapnete a vypnete zařízení, bzučák jednou zazní signál.

VÝBĚR REŽIMU při ručním ovládání ovládacího panelu -

Když je zařízení zapnuto, vyberte požadovaný režim mezi režimem chlazení nebo režimem ventilátoru nebo režimem odvlhčová uvedeno níže:

Režim chlazení -

- Stisknutím tlačítka „J“ vyberte režim chlazení, poté stiskněte tlačítko „L“, abyste dostali tlačítko s pomalou rychlostí ventilátoru stisknutím tlačítka „M“ tlačítko s rychlou rychlostí ventilátoru. Poté stiskněte tlačítko „C“ nebo „D“ pro nastavení požadované te 31 do 31 °C, tlačítka nejsou dostupná v režimu ventilátoru nebo odvlhčování.

Režim ventilátoru -

- Stisknutím tlačítka „F“ vyberte režim ventilátoru, na LCD displeji se zobrazí „FA“, poté stisknutím tlačítka „L“ přepněte na tlačit rychlostí ventilátoru nebo stisknutím tlačítka „M“ získejte tlačítko rychlé rychlosti ventilátoru. Během provozu ventilátoru nelze teplotu a spánek.

Odvlhčovací režim -

- Stisknutím tlačítka „K“ vyberte režim odvlhčování, na LCD displeji se zobrazí „dh“. V režimu odvlhčování nelze režim spánku rychlost ventilátoru je pevně nastavena na nízkou rychlost ventilátoru a nelze ji změnit. Pro vypnutí režimu odvlhčování zvolte ji režim: režim chlazení nebo ventilátor.

Nastavení časovače -

- Pokud zařízení nefunguje, stiskněte tlačítko „G“, LCD obrazovka bliká, stiskněte tlačítko „C“ nebo „D“ a nastavte počet hodin zařízení začne pracovat. LCD obrazovka přestane blikat a ikona časovače se rozsvítí.

- Když zařízení pracuje, stiskněte tlačitko „G“, LCD obrazovka bliká, stisknutím tlačitka „C“ nebo „D“ nastavte počet hodin, kte uplynout, než se zařízení automaticky vypne. Displej LCD přestane blikat, ikona časovače se rozsvítí, obrazovka LCD vyžaduje teploty. Jedná se o funkci odloženého startu.

Rozsah provozu časovače lze nastavit každou hodinu od 1 do 24 hodin.

Režim spánku -

- Nejprve stiskněte tlačítko „J“ do režimu chlazení, poté stiskněte tlačítko „E“ pro zapnutí režimu spánku, pak zařízení bude prac úsporném a tichém typu.

- Dále stiskněte tlačítko „C“ nebo „D“ pro nastavení požadované teploty od 16 31 do 31 °C.

- Režim spánku je automaticky naprogramován. Po první hodině provozu se teplota zvýší o 1 °C, po druhé hodině provozu se tep o další 1 °C a zůstane na stejné úrovni.

- Opětovným stisknutím tlačítka „E“ režim spánku zrušíte.

POZNÁMKA: Režim spánku není k dispozici v režimech odvlhčování a ventilátoru.

Plný vody -

Kontrolka naplnění vodou „N“ se rozsvítí a bzučák bude po dobu několika sekund varovat, pak se kompresor přestane fungovat, naplní vnitřní nádržka na vodu zařízení.

Funkce automatické oscilace vzduchu -

Stiskněte tlačítko vzduchové oscilace (H), jakmile se zařízení zapne, zapne se funkce automatické oscilace vzduchu, žaluzie se bnu neustále otáčet doleva a doprava; dalším stiskem tlačítka se pohyb zastaví a žaluzie zůstane v této poloze.

Poloměr horizontální oscilace vzduchu je 30 stupňů vlevo a 30 stupňů vpravo od střední svislice.

Provoz DÁLKOVÉHO OVLADAČE - obrázek E

Dálkový ovladač prénáší signály do systému.

Tlačítko „A“ - zařízení se spustí, když je pod napětím nebo bude zastaveno, pokud toto tlačítko znovu stisknete.

Tlačítko "B" - stisknutím tohoto tlačítka zvolíte provozní režim: chladný režim → suchý režim → režim ventilátoru.

Tlačítko "C" / "D" - stiskem nastavíte provozní dobu od 1 do 24 hodin nebo požadovanou pokojovou teplotu od 15 do 31 ° C při režimu chlazení.

Tlačítko „E“ - stisknutím tohoto tlačítka nastavíte nebo zrušíte režim spánku.

Tlačítko "F" - stisknutím tohoto tlačítka vyberete rychlost ventilátoru v pořadí: pomalá / rychlá rychlost větru.

Tlačítko „G“ - stisknutím tohoto tlačítka nastavíte nebo zrušíte časovač.

Tlačítko „H“ - stisknutím nastavíte nebo zrušíte funkci automatického kmitání vzduchu.

OCHRANNÉ ZAŘÍZENÍ

1. Ochrana kompresoru: O tři minuty později po zapnutí / restartu se spustí kompresor.
2. Funkce ochrany proti průtoku: když se rozsvítí kontrolka naplnění vodou „N“ a bzučák několik sekund zazní poplach, zařízení automaticky vypne. V takovém případě musíte vypustit vodu (podrobnosti viz Odtokové pokyny na konci této kapitoly). Po vypu se zařízení přepne do pohotovostního stavu.
3. Funkce protimrazové ochrany: Pokud je v režimu chlazení příliš nízká teplota trubkového senzoru EVA, zařízení automaticky stavu ochrany. Když teplota trubkového senzoru EVA stoupne na určitou teplotu, může se automaticky vrátit k normálnímu provo

POKYNY PRO ODSTRAŇOVÁNÍ:

Toto zařízení je vybaveno systémem automatického odpařování vody. Cyklus kondenzované vody ochlazuje kondenzátor, což nejen zlepší účinnost chlazení, ale také šetří energii.

1. Pokud je vnitřní nádrž na vodu plná, rozsvítí se kontrolka naplnění vody „N“, zařízení přejde do pohotovostního režimu, bzučák křičí, kompresor se zastaví a všechna tlačítka jsou neplatná, dokud se po odtoku vody neobnoví normální stav.
2. Vypněte zařízení.
3. Připravte plochý kontejner (není součástí sady) k vypuštění vody. Vyhledejte jej pod vypouštěcím otvorem (8)
4. Odstraňte pryžový uzávěr z vypouštěcího otvoru (8) - obrázek F.
5. Během drenáže může být tělo nakloněno mírně dozadu.
6. Jakmile voda přestane vytékat, uzavřete gumový uzávěr (8).
7. Restartujte zařízení, zařízení bude běžet normálně.

ČIŠTĚNÍ A ÚDRŽBA

Čištění: Před čištěním a údržbou zařízení vypněte a vytáhněte zástrčku ze zásuvky.

a) Čištění krytu

Vyčistěte povrch přístroje vlhkým měkkým hadříkem. Nepoužívejte chemikálie, jako je benzen, alkohol, benzín, jinak dojde k poškození povrchu zařízení nebo poškození celého zařízení.

b) Čištění čistých nylonových filtrů

Pokud je nylonový filtr (12) ucpaný prachem, pak je účinnost zařízení snížena, čistěte filtr jednou za dva týdny.

• Zatlačte rukama z vnější strany západku rámečku filtru (11) a vytáhněte rámeček filtru (11) směrem k sobě.
• Po vyjmutí obou nylonových filtrů (12) z rámu filtru (11) vyčistěte horní a dolní rám filtrů (11). - obrázek G.
• Vložte nylonový filtr (11) do teplé vody s neutrálním čisticím prostředkem (asi 40 °C / 104 °F) a po opláchnutí jej ve stínu vysušte.

ÚLOŽNÝ PROSTOR

Pokud zařízení nebude dlouho používáno, provedte následující:

1. Vytáhněte vypouštěcí zátku (8), aby vytékala voda.
2. Nechte zařízení běžet v režimu ventilátoru po dobu 2 hodin, aby vyschlo vnitřní zařízení.
3. Vypněte zařízení a vytáhněte zástrčku.
4. Vyčistěte a vysušte filtry a znovu je nainstalujte.
5. Pro bezpečné uchování vytáhněte výfukové potrubí.
   6.Vložte zařízení do plastového sáčku a umístěte jej na suché místo.
   7.Vyjměte baterie dálkového ovladače a řádně je uschovejte.
   Skladujte zařízení a všechny jeho součásti na suchém místě.

ŘEŠENÍ PROBLÉMŮ

Problém I.: Klimatizace nefunguje.

Důvod 1: Není elektřina. Takže ji po připojení k elektrické zásuvce zapněte.

Důvod 2: Kontrolka plné vody „N“ svítí. Takže vypust’te vodu.

Problém II.: Zařízení se automaticky restartuje často.

Důvod 1: Přímé sluneční světlo. Takže nakreslil závěsy.

Důvod 2: Dveře a okna jsou otevřená, v místnosti je mnoho zdrojů tepla. Zavřete tedy dveře a okna, odstraňte zdroje tepla.

Důvod 3: Filtry jsou příliš špinavé. Vyčistěte nebo vyměňte filtry.

Důvod 4: Přívod vzduchu nebo přívod vzduchu je blokován. Odstraňte zablokování.

Problém III.: Velký hluk

Důvod: Zařízení není umístěno na rovném povrchu. Umístěte zařízení na rovné a tvrdé místo, aby se snížil hluk.

Problém IV.: Kompresor nefunguje.

Důvod: Je zapnuta ochrana zpoždění kompresoru. Počkejte 3 minuty, až se teplota sníží, a restartujte zařízení.

Poznámka: Pokud dojde k neobvyklým situacím, vypněte zařízení a vytáhněte zástrčku a poté kontaktujte odborný servis.

Neopravujte zařízení sami. Neodborná oprava zruší záruku.

TECHNICKÁ DATA:

Chladicí kapacita na BTU: 9000 BTU / hod

Chladicí výkon ve wattech: 2640 W

Spotřeba energie (chlazení) ve wattech: 1010 W

Hlučnost: <= 65 dB

Průtok vzduchu: 350 m3 / hod

Energetická třída: A

Sušicí kapacita: 24 litrů / 24 hodin

Chladicí činidlo: R290 210 gramů

Pozor, nebezpečí požáru.

NEPROPOUŠTĚTE ani nespalujte.

Uvědomte si, že chladivo nemusí obsahovat zápach.
